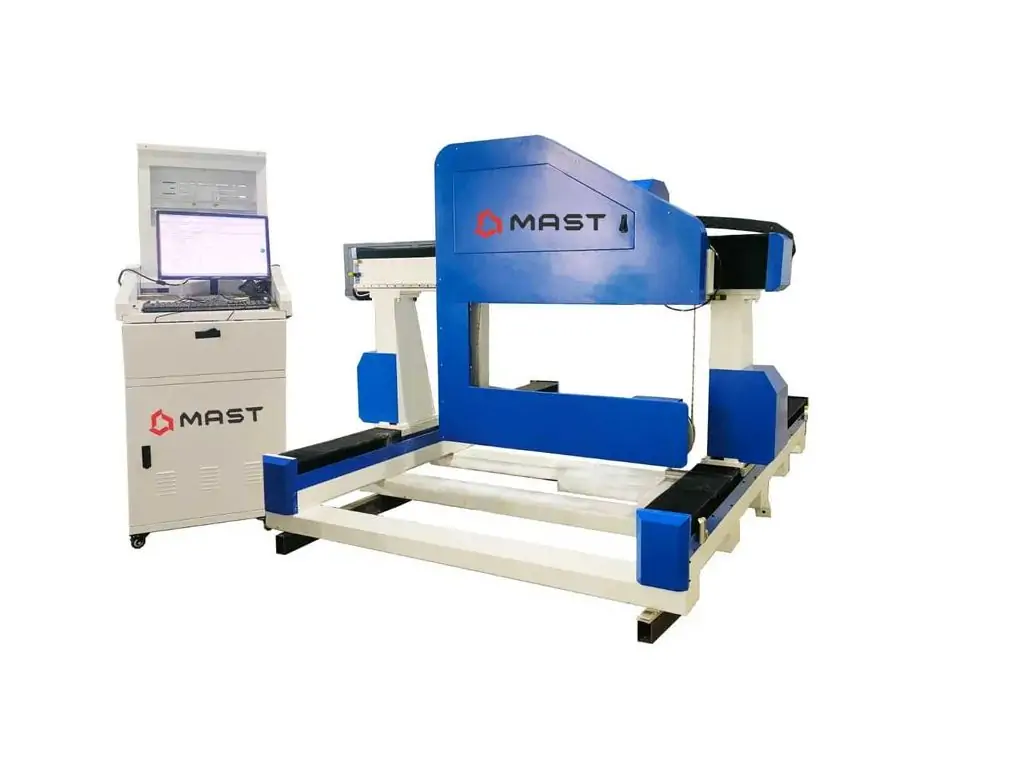

Канатная пила по камню с ЧПУ MAST YD-2010

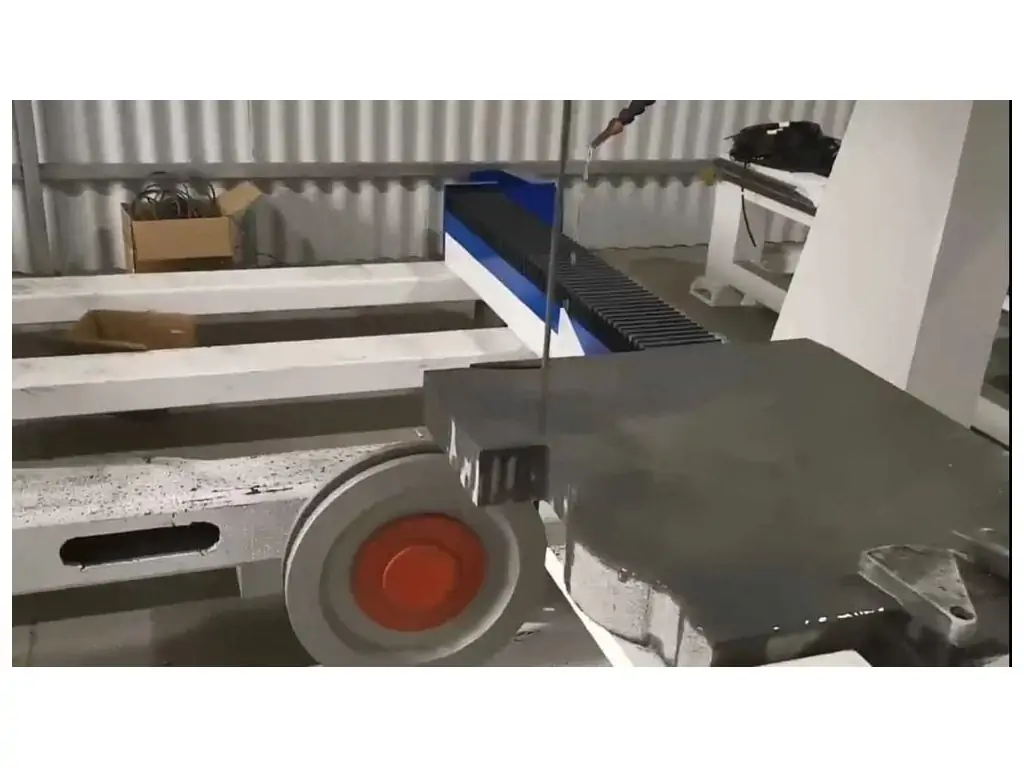

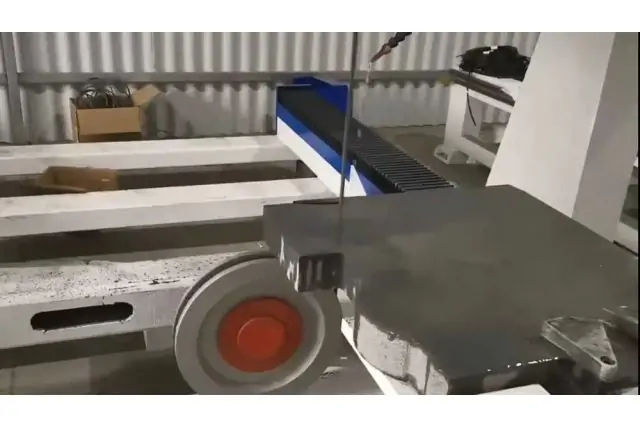

Канатная пила по камню с ЧПУ MAST YD-2010 - это высокотехнологичное оборудование для точной автоматизированной распиловки блоков и плит большой толщины из натурального (мрамор, гранит, песчаник и т.п.) и искусственного камня. Позволяет выполнять как прямые, так и сложные контурные резы, а также распил целостных блоков камня размером до 2000x1000 мм на монолитные плиты (слябы). Для резки используется алмазный канат, который двигается по замкнутому контуру и не создает ударных нагрузок. Это позволяет качественно распиливать очень толстые блоки с минимальной потерей материала.

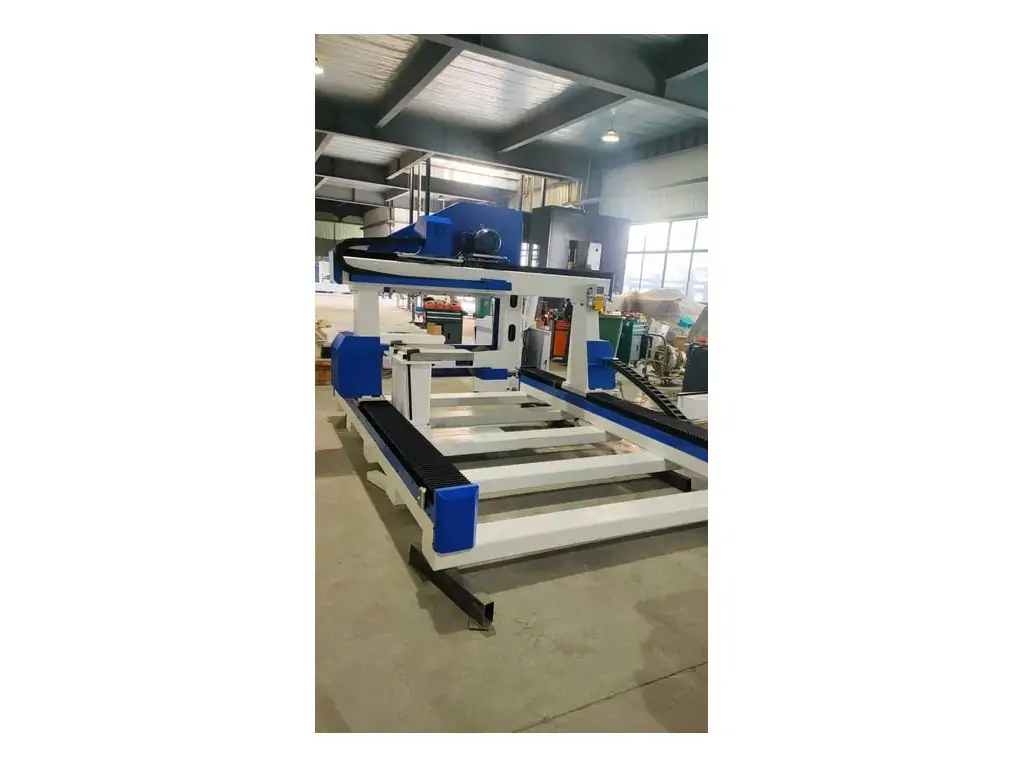

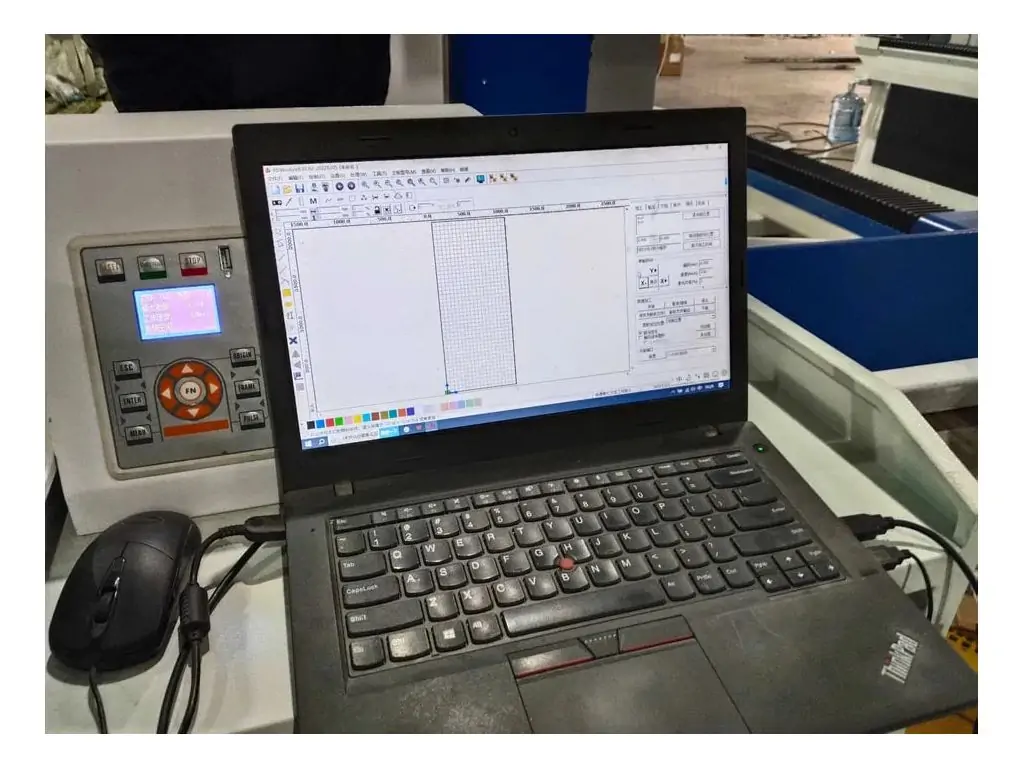

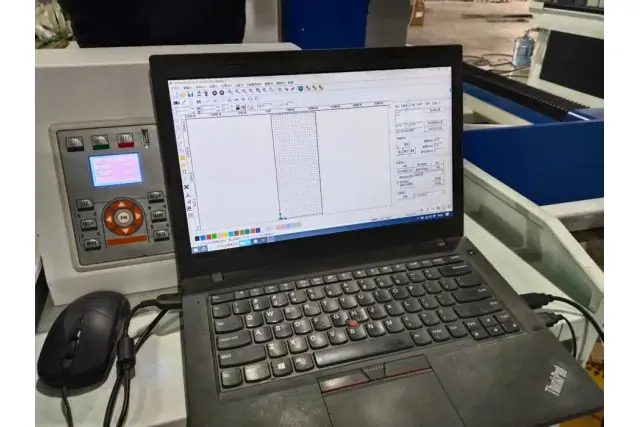

Станок оснащен системой числового программного управления, состоящей из CAD/CAM-программы Artcam и автономного контроллера DSP A11, управляющего перемещением осей X/Y/Z, режимами подачи и работой привода каната. Отдельный блок управления с монитором позволяет загружать чертежи в формате DXF (AutoCAD). Усиленная портальная конструкция высокой жесткости минимизирует микровибрации во время движения каната на высоких скоростях, благодаря чему этот камнерезный станок ЧПУ обеспечивает идеально ровную плоскость сляба.

Особенности канатной пилы по камню с ЧПУ MAST YD-2010

• Резка алмазным канатом с движением по замкнутому контуру
• Автоматический контроль натяжения каната
• Привод каната – асинхронный двигатель 7,5 кВт с инверторным управлением
• Плавная регулировка скорости движения каната от 0 до 40 м/с
• Числовая система управления Аrtcam с автономным контроллером DSP A11
• Независимая ЧПУ стойка с промышленным монитором
• Трехосевое управление
• Ход по оси Х – 2000 мм, Y – 1000 мм, Z – 400 мм
• Косозубая рейковая передача по осям Х и Y
• Шариковый винт TBI (Тайвань) по оси Z
• Прецизионные линейные направляющие Hivin по всем осям
• Поворотная конструкция направляющих роликов
• Серводвигатели и драйверы Leadshine 758 по всем осям
• Рабочая скорость – 20-30 м/мин
• Мощность двигателя шпинделя – 5,5 кВт
• Водное охлаждение и промывка зоны реза
• Датчик высоты инструмента
• Точность позиционирования – 0,02 мм
• Рабочая точность – 0,05 мм
• Максимальная скорость гравировки – 3000 мм/мин
• Глубина гравировки – до 150 мм
• Массивная сварная станина портального типа
• Открытая рабочая зона размером 1300х2500х400 мм
• Защитные кожухи всех узлов и электроники
• Гофрированные чехлы для защиты направляющих
• Система сбора и первичной сепарации шлама.

Частые вопросы

Больше узнать о канатных пилах и их особенностях помогут ответы на вопросы.

Какие преимущества канатных пил по сравнению с дисковыми?

В отличие от дисковых, канатные пилы имеют практически неограниченную глубину резки, не создают ударных нагрузок, что минимизирует внутренние напряжения в камне, а также значительно меньшую потерю материала благодаря тонкому пропилу.

В чем преимущество ЧПУ для канатной пилы по сравнению с ручным управлением?

ЧПУ обеспечивает стабильную подачу без рывков, точное позиционирование, повторяемость серийных резов и минимизирует влияние человеческого фактора. Это особенно важно при работе с дорогим камнем.

Почему для канатной пилы достаточно всего 3 осей (X/Y/Z)?

Алмазный канат не требует наклона или ориентации, как фреза или диск. Вся геометрия формируется перемещением портала, поэтому 3 координатные оси полностью покрывают задачи прямой и контурной резки, сохраняя максимальную жесткость конструкции.

Почему для канатных пил обязательно водяное охлаждение?

Вода охлаждает канат и камень, вымывает шлам из зоны резки, обеспыливает рабочую зону, предотвращает полировку вместо реза и термическое разрушение каната. Равномерное охлаждение по всей длине контакта каната с камнем обеспечивает стабильную траекторию и минимизирует микротрещины на поверхности сляба. Без водяного охлаждения канатная пила работать не сможет.

Почему на осях канатной пилы используют серводвигатели, а не шаговые?

Серводвигатели обеспечивают замкнутый контур управления, стабильную скорость под нагрузкой и отсутствие пропусков позиций. Это критично для ровного реза без волн и ступенек.
