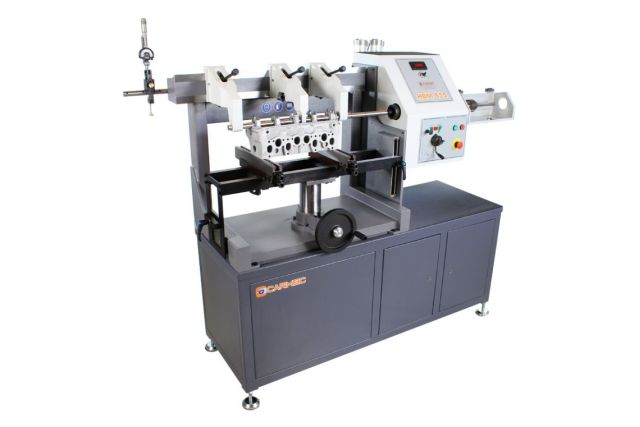

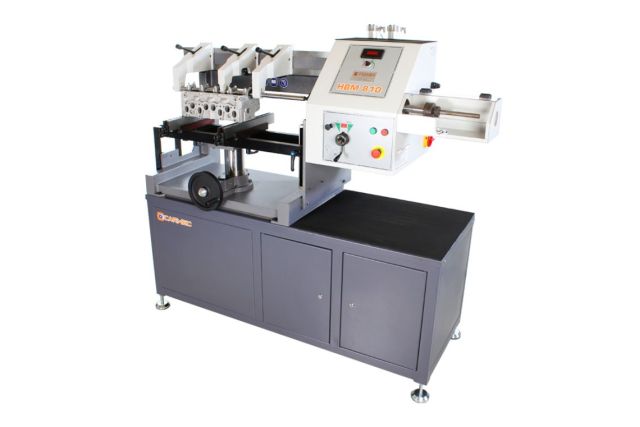

Горизонтально-расточной станок головок и блоков цилиндров CARMEC HBM 810

Горизонтально-расточной станок CARMEC HBM 810 предназначен для восстановления посадочных мест подшипников в головках и блоках цилиндров как сквозного, так и глухого типа (слепая ось). Обеспечивает чрезвычайно точный контроль размера и высокое качество поверхности, что позволяет восстанавливать геометрию постелей до заводских спецификаций. Горизонтальная штанга с 3 опорами обеспечивает высокую жесткость и позволяет точно центрировать отверстия и поддерживать инструмент в правильном положении. Универсальное и удобное крепление упрощает и ускоряет зажим любых видов головок и блоков цилиндров.

Станок оснащен двигателем постоянного тока с инвертором, позволяющим плавно регулировать скорость вращения шпинделя в диапазоне 250-1000 об/мин и скорость подачи от 0 до 1000 мм/мин. Диапазон обработки от 24 до 85 мм включает почти все стандартные диаметры постелей распределительных и коленчатых валов, а способность обрабатывать головки и блоки длиной до 810 мм делает этот расточной станок для головок двигателей универсальным для большинства легковых и коммерческих автомобилей.

Особенности горизонтально-расточного станка CARMEC HBM 810

• Двигатель постоянного тока шпинделя

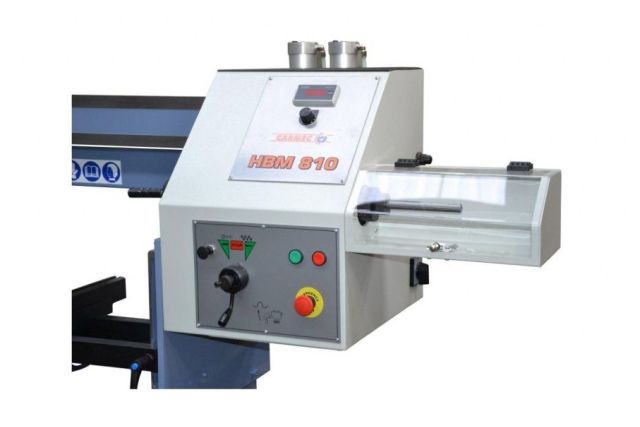

• Инвертор с цифровым дисплеем
• Регулировка скорости вращения шпинделя в диапазоне 250-1000 об/мин
• Регулировка скорости подачи в диапазоне 0-1000 мм/мин
• Двигатель подачи мощностью 0,50 л.с
• Диаметры обрабатываемых отверстий – 24-85 мм
• Максимальная ширина головки – 300 мм
• Максимальная длина головки – 810 мм
• Максимальный ход шпинделя – 100 мм
• Расстояние от параллелей до оправки – 45-295 мм
• Длина расточной оправки – 810 мм
• Точный контроль размера и качества поверхности
• Универсальность для большинства легковых и среднегрузовых двигателей
• Жесткая конструкция весом 385 кг.

Комплектация горизонтально-расточного станка CARMEC HBM 810

В стандартную комплектацию входят:

• Тумба с ящиками
• 3 опорных кронштейна расточной штанги
• 2 параллельных опорных узла с вертикальной и горизонтальной регулировкой
• Хромированная расточная оправка Ø 23 мм, L = 800 мм, в комплекте с винтами для крепления инструментов
• 5 расточных инструментов (паяных)
• Кольцевой держатель инструментов для блоков
• Универсальное зажимное устройство для головок
• 2 центровочных устройства с циферблатным индикатором

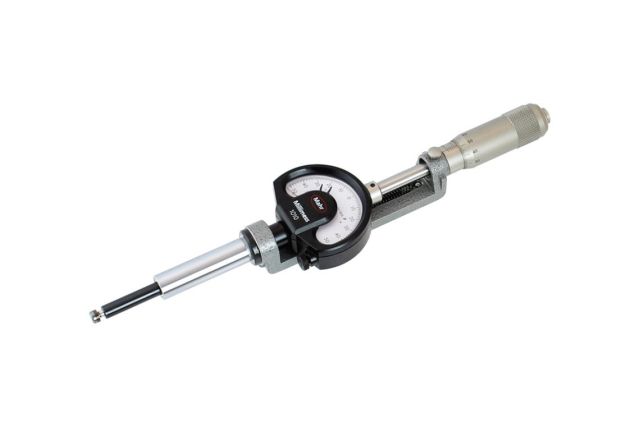

• Микрометр для настройки инструмента
• 2 циферблатных (метрических) индикатора диаметром 40 мм
• Сервисные инструменты.

Частые вопросы

Для лучшего ознакомления с расточными станками для головок и блоков цилиндров просмотрите ответы на вопросы.

Какая принципиальная разница между вертикально-расточным и горизонтально-расточным станком?

Разница заключается в назначении и ориентации шпинделя:

• Вертикально-расточные станки предназначены для расточки цилиндров (гильз) в блоках. Шпиндель двигается вертикально вниз
• Горизонтально-расточные станки предназначены для расточки посадочных мест подшипников (постелей) коленчатого и распределительного вала. Шпиндель (расточная балка) расположен горизонтально и проходит через всю длину блока или головки.

Что такое расточная балка на горизонтальном станке и какая ее функция?

Расточная балка на горизонтальном станке – это главный несущий элемент, на котором устанавливается инструмент и который перемещается вдоль обрабатываемой детали. Ее функции – удержание инструмента в правильном положении и обеспечение плавной и точной расточки блоков и головок цилиндров.

Какие преимущества дает плавная регулировка скорости вращения шпинделя на горизонтально-расточном станке?

Разные материалы (алюминий, чугун, сталь) и размеры цилиндров требуют разной скорости вращения инструмента. Плавная регулировка обеспечивает чистый и ровный рез, позволяет избежать перегрева и уменьшить износ резца.

Какие детали можно обрабатывать на горизонтально-расточных станках?

Горизонтально-расточные станки позволяют обрабатывать:

• Блоки цилиндров двигателей внутреннего сгорания - обработка цилиндров, постелей под подшипники
• Головки цилиндров – выравнивание поверхности, сверление, нарезка резьбы под клапаны или направляющие
• Крышки подшипников коленчатого вала, картерные детали и другие крупные детали с отверстием для оси или подшипника.

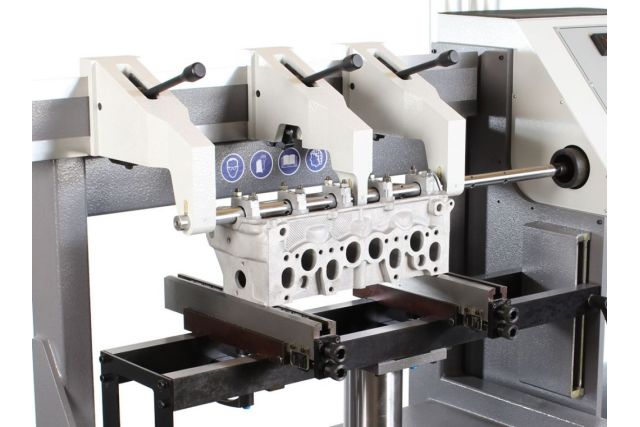

Какие преимущества в расточном станке обеспечивает горизонтальная штанга с 3 опорами?

Горизонтальная штанга с 3 опорами позволяет одновременно обрабатывать несколько отверстий на одной штанге и обеспечивает идеальную геометрию отверстий, так как шпиндель не провисает даже при обработке длинных блоков.
