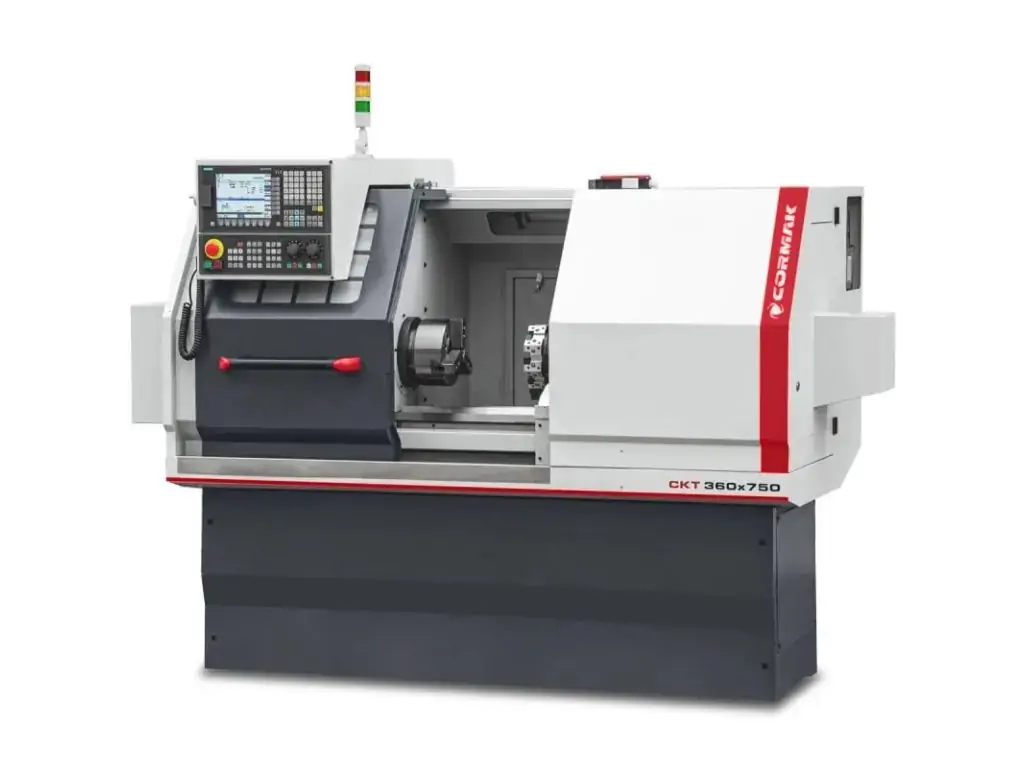

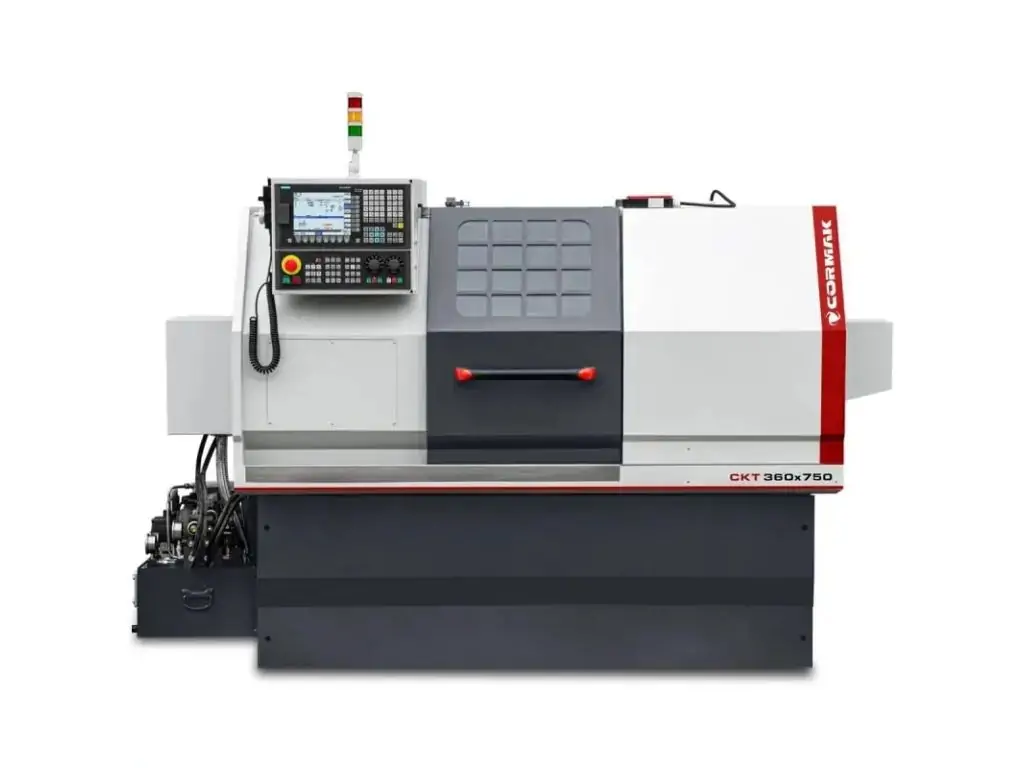

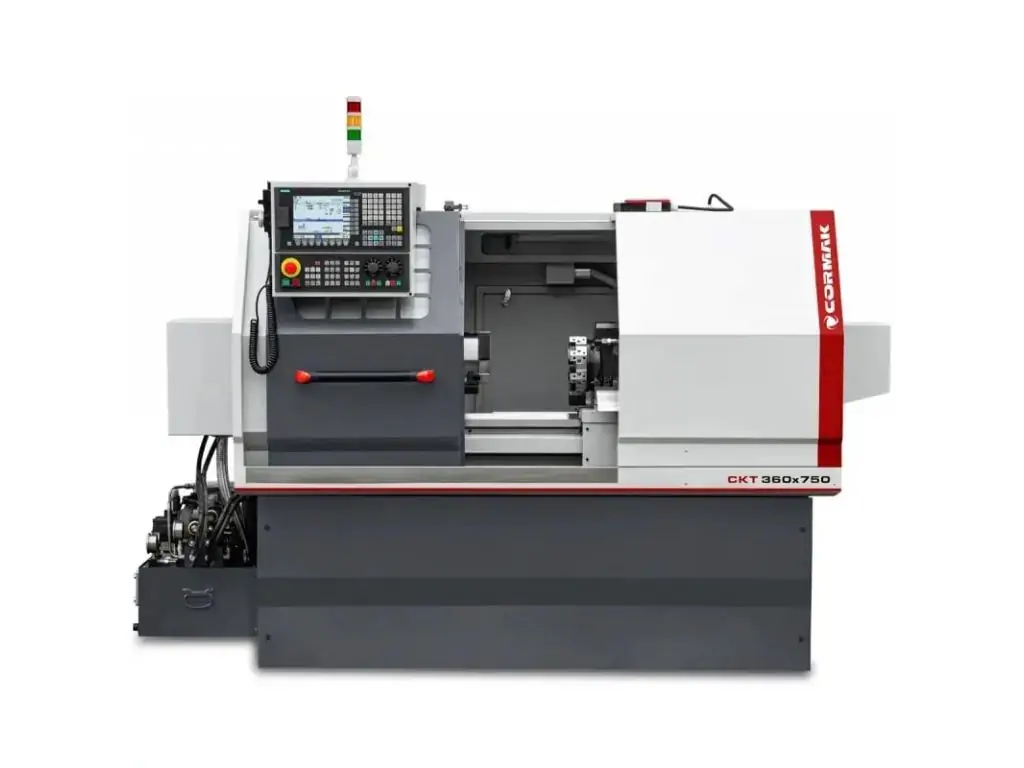

Токарный станок с ЧПУ Cormak 360x750 с гидравлическим патроном

Токарный станок с ЧПУ Cormak 360x750 с гидравлическим патроном

Токарный станок с ЧПУ Cormak 360x750 с гидравлическим патроном — мощное промышленное оборудование для высокоточной обработки металлических заготовок. Станок предназначен для выполнения широкого спектра токарных операций, включая наружное и внутреннее точение, торцевание, сверление, растачивание отверстий, нарезание резьбы и другие виды механической обработки.

Модель Cormak 360x750 рассчитана на работу с заготовками длиной до 750 мм и диаметром до 360 мм. Числовое программное управление позволяет автоматизировать технологический процесс, обеспечивать повторяемость обработки и точно контролировать перемещение инструмента. Станок подходит для использования на производственных предприятиях, в механических мастерских и цехах, где требуется стабильная и производительная обработка металлических деталей.

Система ЧПУ Siemens Sinumerik 808D Advanced

Токарный станок оснащен современной системой числового программного управления Siemens Sinumerik 808D Advanced. Управление осуществляется через сенсорный экран с логичным и интуитивно понятным интерфейсом. Система поддерживает стандартные G-коды и совместима с CAD/CAM-системами, что позволяет создавать, редактировать и использовать управляющие программы для различных технологических операций.

Понятный интерфейс Siemens Sinumerik 808D делает работу оператора более удобной и позволяет быстро задавать необходимые параметры обработки. Система ЧПУ особенно полезна при серийном производстве, поскольку после подготовки программы станок может выполнять заданную последовательность операций с высокой повторяемостью.

Шпиндель и двигатель токарного станка Cormak 360x750

Прецизионный шпиндель станка имеет отверстие диаметром 52 мм и конус МК5. Для обеспечения точности вращения он установлен на высокоточных подшипниках качения NSK (Япония). Такая конструкция обеспечивает стабильную работу шпиндельного узла при выполнении различных токарных операций.

Шпиндельный двигатель имеет мощность 5,1 кВт (S1) / 3,7 кВт и оснащен инверторным управлением. Скорость вращения шпинделя плавно регулируется в диапазоне 100–2000 об/мин. Возможность изменения частоты вращения позволяет подобрать рабочий режим с учетом материала заготовки, ее диаметра и типа выполняемой операции.

Сервоприводы и точность позиционирования

Для продольных и поперечных перемещений в конструкции Cormak 360x750 используются шарико-винтовые передачи и сервоприводы Siemens. Сервосистема обеспечивает точное позиционирование рабочих органов и согласованную работу механических узлов с системой ЧПУ.

Использование сервоприводов особенно важно при выполнении операций, где требуется точное перемещение инструмента и стабильное соблюдение заданных параметров обработки. В сочетании с ЧПУ это позволяет автоматизировать рабочий цикл и уменьшить влияние человеческого фактора на результат обработки.

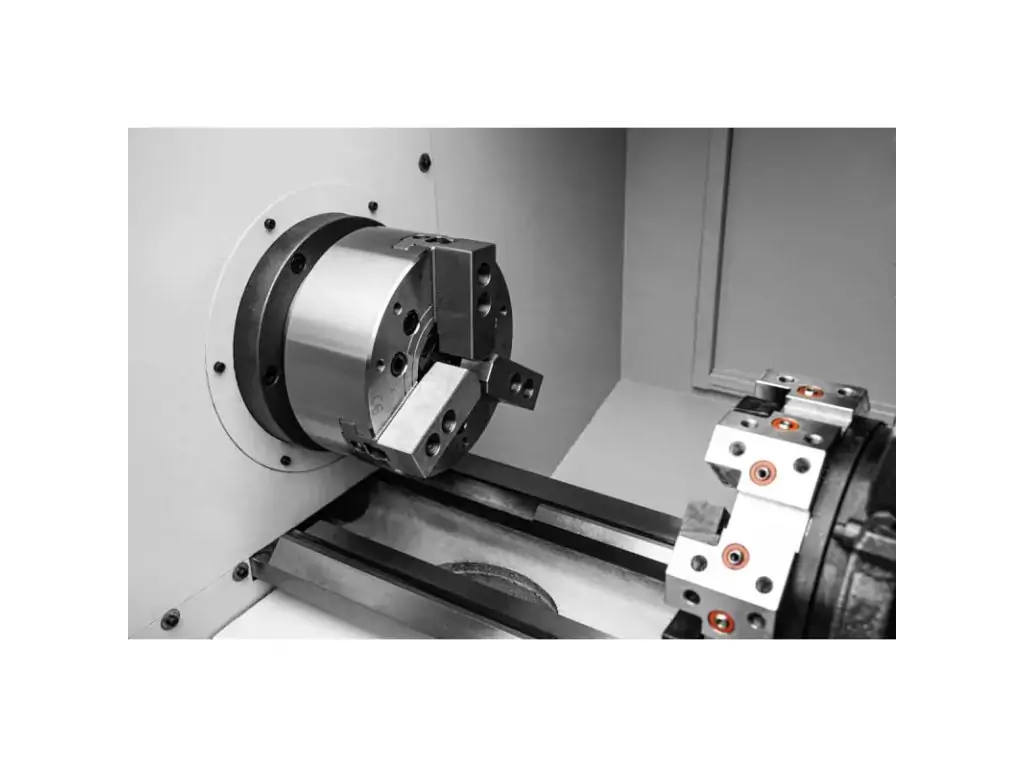

Гидравлический патрон Cormak 360x750

Гидравлический 3-кулачковый патрон обеспечивает быстрый и стабильный зажим заготовки. Гидравлический привод позволяет поддерживать повторяемое усилие фиксации, что особенно удобно при серийной обработке деталей.

По сравнению с ручным зажимом гидравлический патрон позволяет сократить время установки и снятия заготовок. Это повышает производительность оборудования и делает станок удобным для задач, связанных с регулярной обработкой большого количества однотипных деталей.

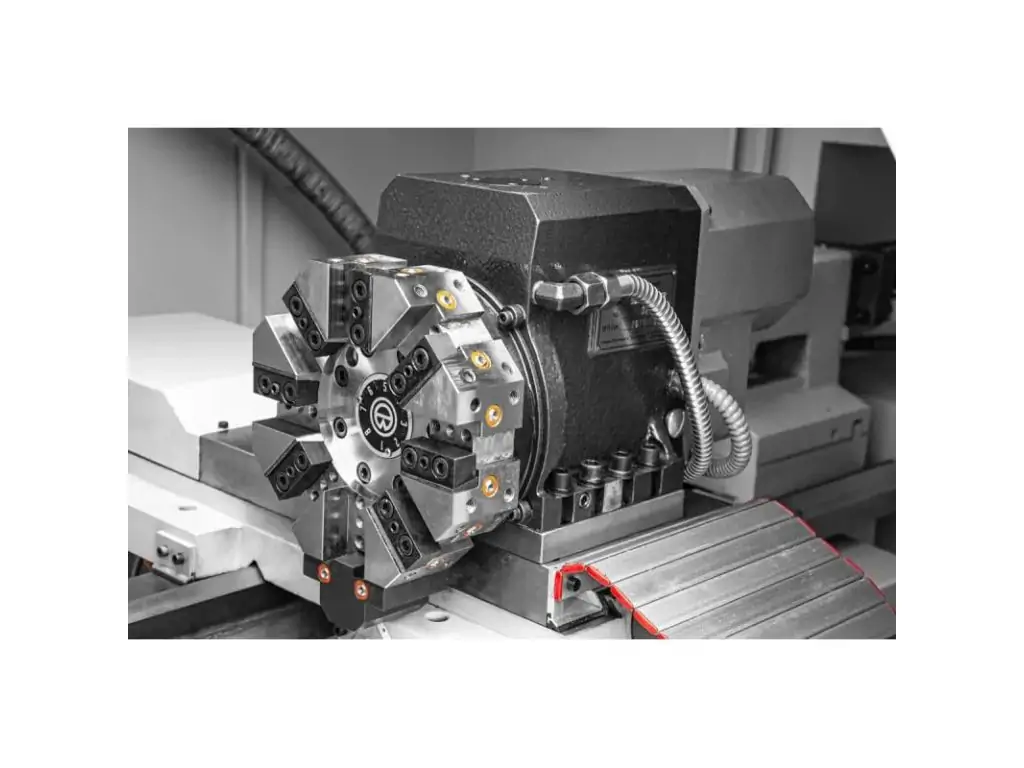

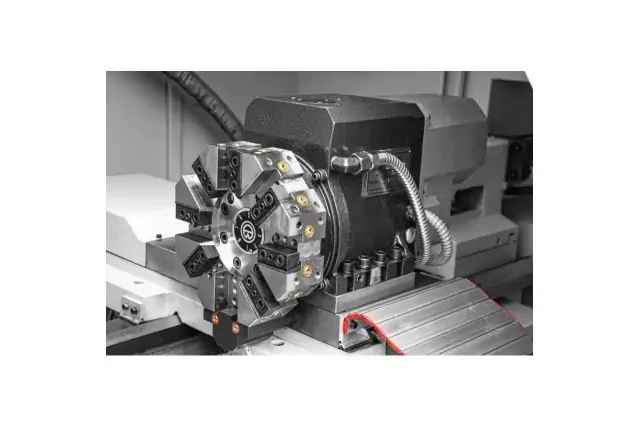

8-позиционная револьверная головка

8-позиционная револьверная головка рассчитана на установку режущего инструмента размером 20×20 мм. В процессе обработки оператор может использовать несколько инструментов, необходимых для выполнения различных операций, а система ЧПУ обеспечивает их последовательное использование согласно заданной программе.

Револьверная головка сокращает время на ручную замену инструмента и позволяет объединять несколько операций в одном рабочем цикле. Это особенно актуально для серийного производства и изготовления деталей со сложной последовательностью обработки.

Гидравлическая задняя бабка

Для дополнительной поддержки заготовок станок оснащен гидравлической задней бабкой с конусом МК3. Ход пиноли составляет 100 мм. Задняя бабка используется для фиксации и поддержки длинных заготовок, помогая обеспечить стабильность детали во время обработки.

Гидравлический привод задней бабки обеспечивает удобство управления и позволяет адаптировать оборудование к различным производственным задачам.

Система охлаждения и автоматическая смазка

В Cormak 360x750 предусмотрена система охлаждения СОЖ, предназначенная для подачи охлаждающей жидкости в рабочую зону. Ее использование способствует отводу тепла, возникающего в процессе резания, и обеспечивает необходимые условия для выполнения токарных операций.

Для обслуживания основных узлов предусмотрена автоматическая система смазки редуктора и направляющих. Регулярная подача смазочного материала помогает поддерживать стабильную работу механических элементов и снижает необходимость постоянного ручного обслуживания соответствующих узлов.

Преимущества токарного станка с ЧПУ Cormak 360x750

• Система ЧПУ Siemens Sinumerik 808D Advanced;
• сенсорный экран с логичным и интуитивно понятным интерфейсом;
• поддержка стандартных G-кодов и CAD/CAM-систем;
• расстояние между центрами — 750 мм;
• максимальный диаметр обработки над станиной — 360 мм;
• максимальный диаметр обработки над суппортом — 150 мм;
• прецизионный шпиндель на высокоточных подшипниках NSK;
• отверстие шпинделя — 52 мм;
• конус шпинделя — МК5;
• шпиндельный двигатель мощностью 5,1 кВт (S1) / 3,7 кВт;
• инверторное управление шпинделем;
• плавная регулировка скорости в диапазоне 100–2000 об/мин;
• шарико-винтовые передачи продольных и поперечных подач;
• сервоприводы Siemens;
• гидравлический 3-кулачковый патрон;
• 8-позиционная револьверная головка под резцы 20×20 мм;
• гидравлическая задняя бабка с конусом МК3;
• ход пиноли задней бабки — 100 мм;
• система охлаждения СОЖ;
• автоматическая смазка редуктора и направляющих;
• LED-освещение 24 В;
• габаритные размеры — 1820×1300×1600 мм;
• масса — 1500 кг.

Технические характеристики Cormak 360x750

Комплектация токарного станка Cormak 360x750

Токарный станок с ЧПУ Cormak 360x750 поставляется в стандартной комплектации, которая включает основные системы и оборудование для работы:

• система управления SIEMENS SINUMERIK 808 Advanced;
• сервоприводы Siemens;
• гидравлический 3-кулачковый токарный патрон;
• 8-позиционная револьверная головка;
• комплект мягких кулачков;
• гидравлическая задняя бабка с конусом MK3;
• система охлаждения;
• автоматическая система смазки редуктора и направляющих;
• LED-освещение 24 В;
• сервисные инструменты.

Дополнительные опции Cormak 360x750

Для адаптации оборудования под конкретные производственные задачи доступны дополнительные опции:

• устройство для автоматической подачи прутка;
• цанговый патрон;
• комплект мягких кулачков;
• подвижный люнет;
• неподвижный люнет;
• программное обеспечение CAD/CAM.

Применение токарного станка с ЧПУ Cormak 360x750

Cormak 360x750 подходит для промышленных предприятий, механических мастерских и производственных участков, где требуется автоматизированная обработка металлических деталей. Станок может использоваться для единичного, мелкосерийного и серийного производства.

Числовое программное управление позволяет задавать последовательность операций и повторять рабочий цикл с установленными параметрами. Револьверная головка обеспечивает быстрый переход между инструментами, гидравлический патрон — удобную фиксацию заготовки, а сервоприводы Siemens обеспечивают точное перемещение рабочих органов.

Благодаря сочетанию системы ЧПУ, гидравлического патрона, сервоприводов, прецизионного шпинделя и автоматизированных вспомогательных систем токарный станок Cormak 360x750 подходит для задач, где важны производительность, повторяемость и точность обработки.

Часто задаваемые вопросы

Какие операции можно выполнять на Cormak 360x750?

Станок предназначен для наружного и внутреннего точения, торцевания, сверления, растачивания отверстий, нарезания резьбы и других токарных операций, которые задаются управляющей программой.

Какой максимальный диаметр обработки у Cormak 360x750?

Максимальный диаметр обработки над станиной составляет 360 мм, а над суппортом — 150 мм. Расстояние между центрами составляет 750 мм.

Какая система ЧПУ используется в станке?

Cormak 360x750 оснащен системой Siemens Sinumerik 808D Advanced с сенсорным экраном. Система поддерживает стандартные G-коды и CAD/CAM-системы.

Какой патрон установлен на станке?

Станок оснащен гидравлическим 3-кулачковым патроном. Он обеспечивает быстрый зажим заготовки и стабильную фиксацию во время обработки.

Для чего используется револьверная головка?

8-позиционная револьверная головка позволяет установить несколько режущих инструментов и автоматически переключать их в процессе выполнения управляющей программы. Это сокращает вспомогательное время и повышает производительность обработки.

Какие сервоприводы установлены в Cormak 360x750?

Для продольных и поперечных подач используются сервоприводы Siemens совместно с шарико-винтовыми передачами. Они обеспечивают точное позиционирование и управляемое перемещение рабочих органов станка.

Можно ли дополнительно оснастить станок?

Да. Для Cormak 360x750 доступны устройство автоматической подачи прутка, цанговый патрон, мягкие кулачки, подвижный и неподвижный люнеты, а также программное обеспечение CAD/CAM.

Для каких производственных задач подходит Cormak 360x750?

Станок подходит для автоматизированной токарной обработки металлических деталей в единичном, мелкосерийном и серийном производстве. Он предназначен для задач, где необходимы программное управление, повторяемость операций и стабильное позиционирование инструмента.
