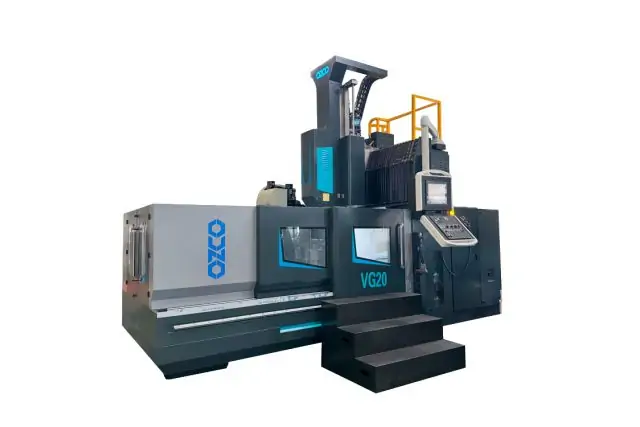

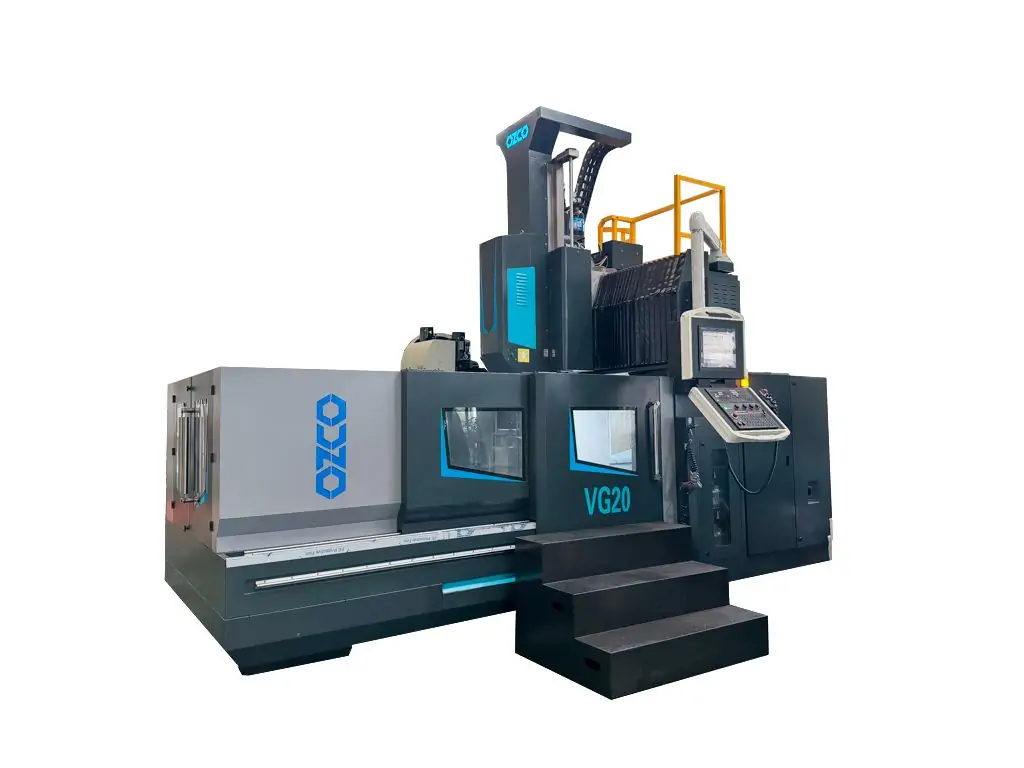

Портальный фрезерный станок с ЧПУ OZCO VG20

Портальный фрезерный станок с ЧПУ OZCO VG20 разработан для высокоточной обработки крупногабаритных и массивных деталей в машиностроении, энергетическом секторе, производстве пресс-форм и металлоконструкций и т.д. Позволяет выполнять черновое и чистовое фрезерование, контурную 3D-обработку, сверление, растачивание и нарезание резьбы. Двухколонная портальная конструкция обеспечивает чрезвычайно высокую жесткость и стабильность при высоких нагрузках и тяжелых режимах резки. Автоматический магазин инструмента (АТС) на 30 позиций дает возможность быстро изменять инструмент без остановки станка и выполнять комплексную многоэтапную обработку за один цикл.

Станок оснащен промышленной системой ЧПУ Fanuc и сервоприводами и энкодерами Fanuc, интегрированными в единую систему управления. Точная координация движения всех осей позволяет выполнять сложные 3D-траектории и плавные контурные переходы для изготовления деталей сложной геометрии. Благодаря линейным роликовым направляющим большого типоразмера и ШВП большого диаметра даже при высоких скоростях этот портальный металлообрабатывающий станок Fanuc сохраняет точность позиционирования и стабильность движения без вибраций и потери качества обработки. Система ЧПУ Fanuc поддерживает стандартный G-код и легко интегрируется с CAD/CAM программами, что упрощает создание и перенос программ. Поддержка макрокоманд и параметрического программирования позволяет быстро изменять параметры деталей, упрощать повторяющиеся операции и автоматизировать серийное производство. Система компенсаций и автоматических коррекций обеспечивает стабильную точность и повторяемость обработки даже при длительной непрерывной работе.

Особенности портального фрезерного станка с ЧПУ OZCO VG20

• Большая рабочая зона (2000х1500х750 мм)
• Грузоподъемность – 1600 кг
• Высокомощный шпиндель с конусом ВТ50
• Инверторное управление оборотами
• Система числового программного управления Fanuc
• Серводвигатели и серводрайверы Fanuc
• Линейные роликовые направляющие большого типоразмера
• Шарико-винтовые пары (ШВП) большого диаметра по всем осям

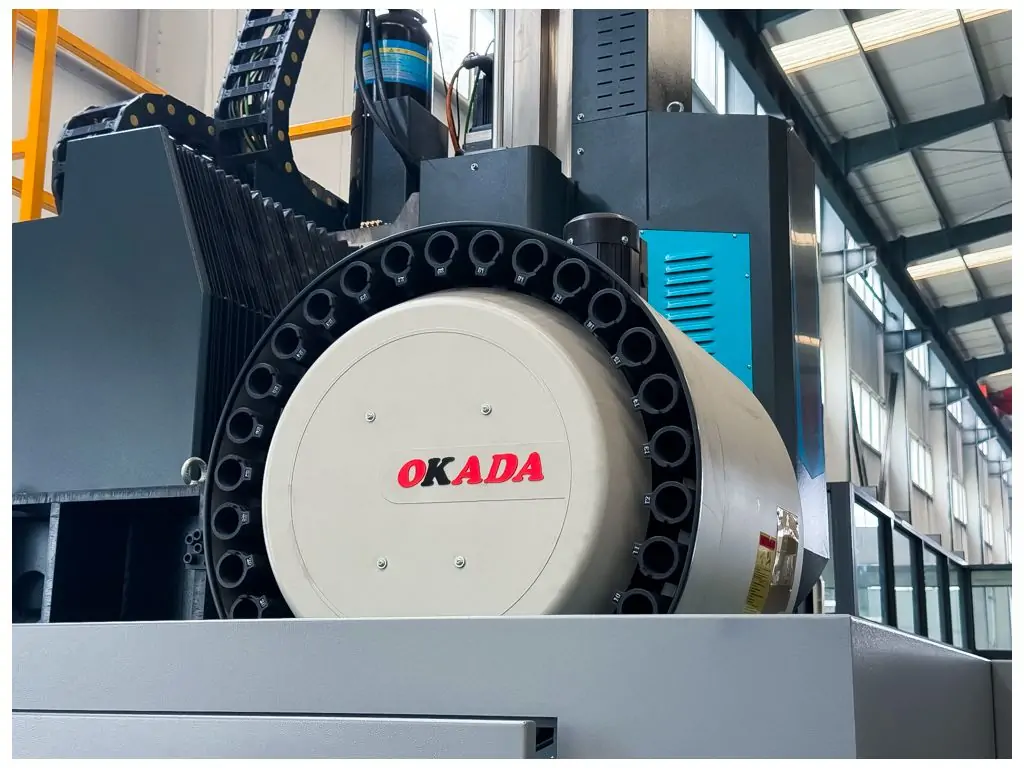

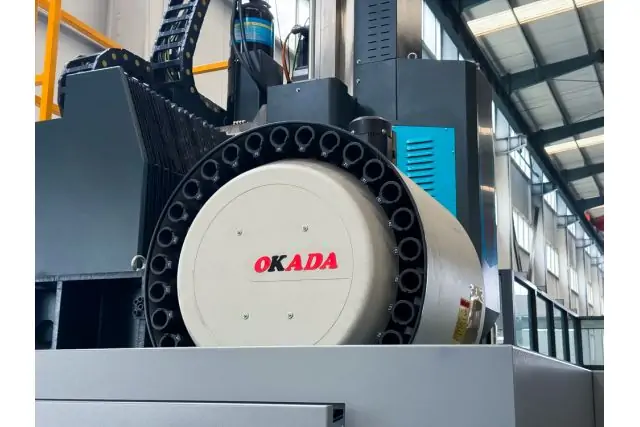

• Автоматический магазин инструмента (АТС) на 30 позиций
• Литой чугунный стол с ребрами жесткости и Т-пазами
• Система охлаждения СОЖ

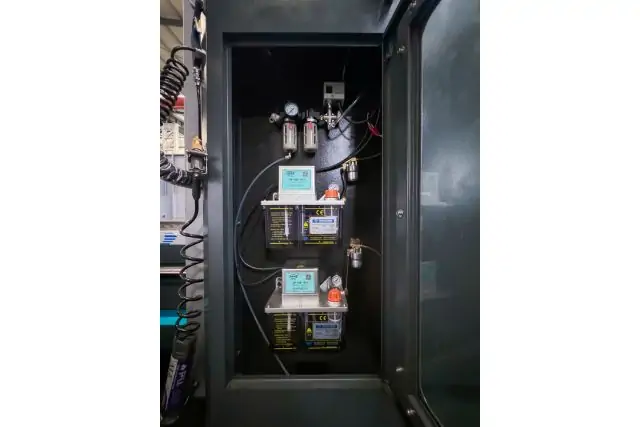

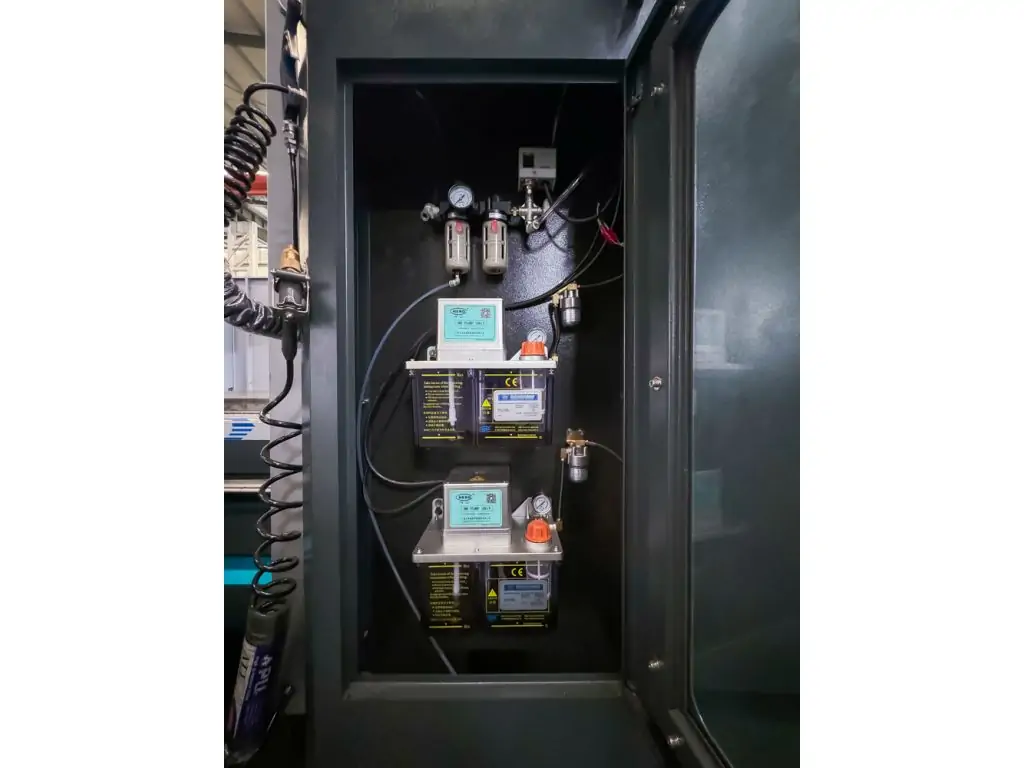

• Централизованная система смазки
• Двухколонная портальная конструкция очень высокой жесткости
• Цельнолитая чугунная станина
• Закрытая зона обработки с раздвижной дверью

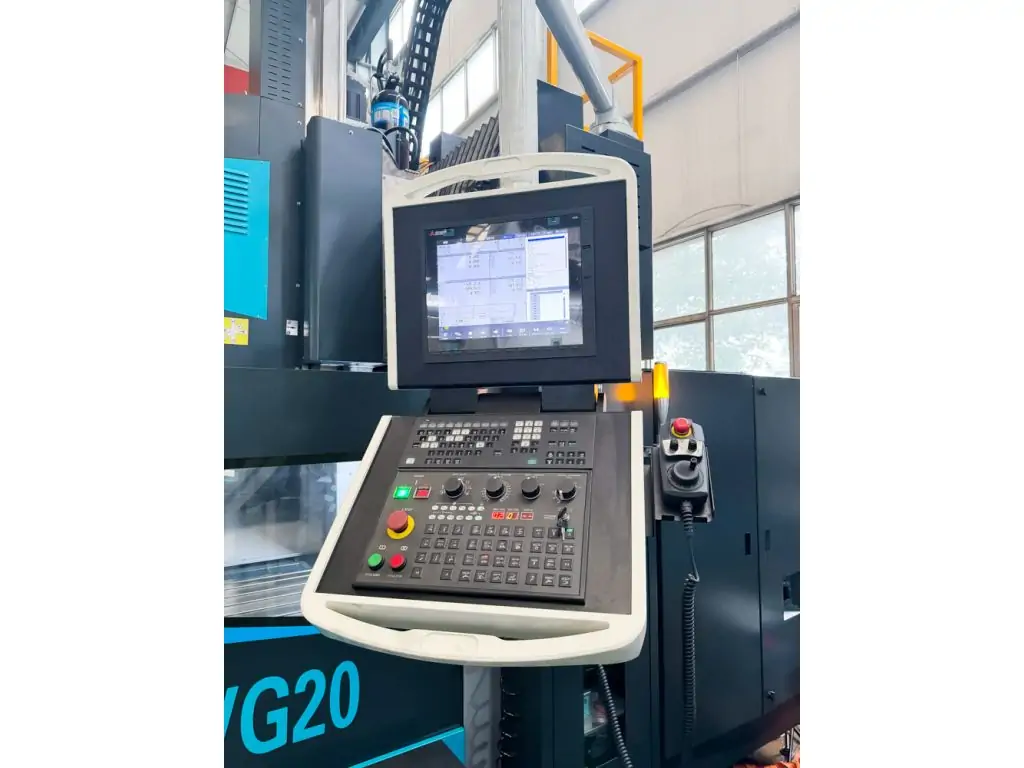

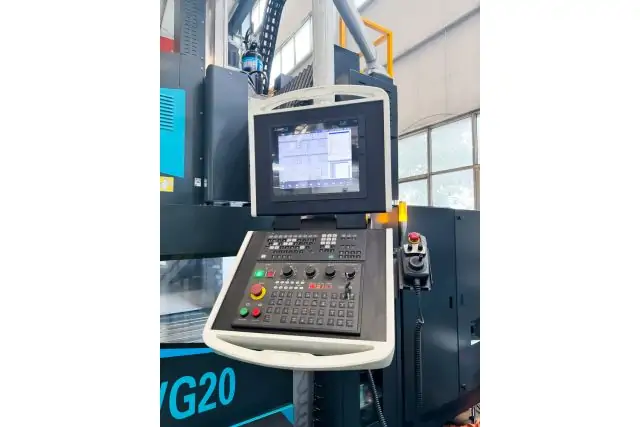

• Панель управления на поворотном кронштейне.

Частые вопросы

Для лучшего понимания конструктивных особенностей портальных фрезерных станков посмотрите ответы на популярные вопросы.

Почему для портальных фрезерных станков критически важна жесткость портала?

При фрезеровании на инструмент действуют большие боковые нагрузки. Если портал недостаточно жесткий, возникают вибрации, погрешности и ухудшается качество поверхности.

Почему в тяжелых портальных станках используют роликовые, а не шариковые направляющие?

Роликовые направляющие имеют большую площадь контакта и более высокую грузоподъемность, чем шариковые. Поэтому они лучше переносят большие нагрузки и обеспечивают стабильность при агрессивных режимах резки.

Почему автоматический магазин инструмента особенно важен для портального станка?

Обработка больших деталей часто включает в себя десятки операций. ATC позволяет автоматически изменять инструмент без остановки станка, что значительно повышает производительность.

Почему для портального станка важна система компенсации температурных деформаций?

При продолжительной работе узлы нагреваются и могут незначительно изменять геометрию. Система компенсации автоматически корректирует эти изменения, поддерживая высокую точность.

Почему портальные фрезерные центры часто используются в производстве пресс-форм?

Портальные фрезерные станки совмещают высокую жесткость, точное позиционирование, возможность 3D-обработки и стабильность при длительных циклах. Именно это критично для производства пресс-форм.
