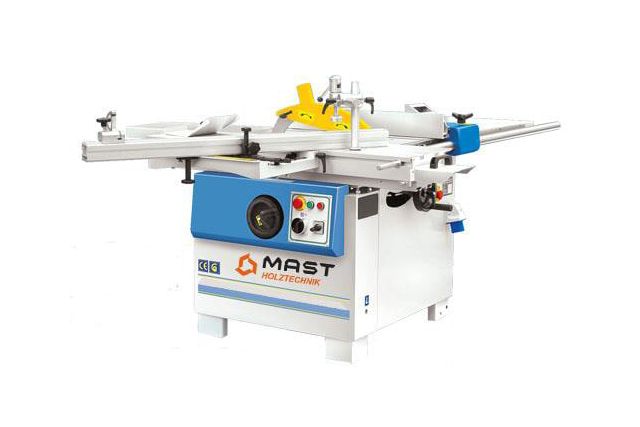

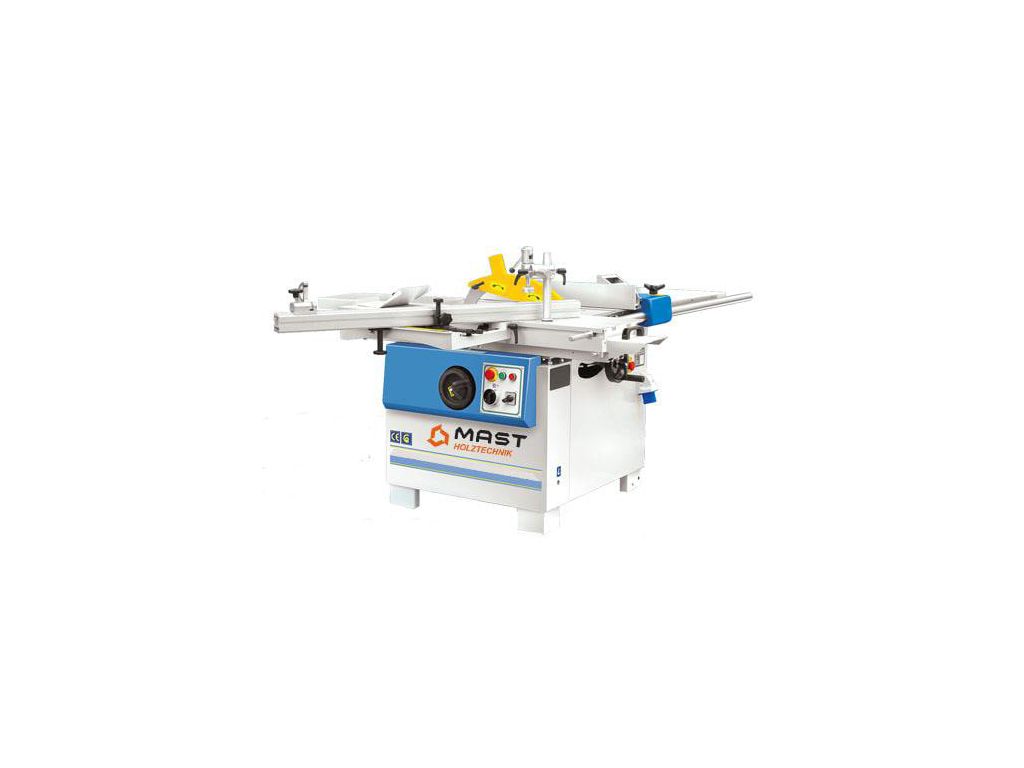

Форматно-раскроечный станок MAST Holztechnik MS2

Форматно-раскроечный станок MAST Holztechnik S2 – это компактное профессиональное оборудование для небольших и средних мастерских и цехов, обеспечивающее высокоточный раскрой древесины и плитных материалов (ДСП, МДФ, фанера) и экономию рабочей площади. Возможно использование пильного диска диаметром 250 мм или 315 мм. Возможность наклона пильного диска под углом до 45° позволяет выполнять угловые распилы. Максимальная высота пропила (90°/45°) при диаметре диска 250 мм составляет 70/49 мм, при диаметре диска 315 мм – 102/72 мм. Максимальная ширина пропила (с параллельной линейкой) – 950 мм.

Рабочий стол изготовлен из массивного чугуна и имеет размер 550х800 мм. Алюминиевая каретка имеет размер 1150х350 мм, что позволяет базировать габаритные заготовки, а закаленные стальные направляющие обеспечивают плавность и точность хода. Этот форматник для мебельной мастерской оснащен трехфазным асинхронным двигателем мощностью 3 кВт/ 4 кВт, который устойчив к нагрузкам и обеспечивает стабильную и эффективную работу с основными материалами мебельного производства.

Технические характеристики форматно-раскроечного станка MAST Holztechnik S2

Преимущества форматно-раскроечного станка MAST Holztechnik S2

• Питание от трехфазной сети
• Асинхронный двигатель мощностью 3 кВт/ 4 кВт
• Диаметр пильного диска – 250 мм; 315 мм
• Диаметр посадочного отверстия – 30 мм
• Скорость вращения – 4000 об/мин
• Наклон пильного диска под углом до 45°
• Шкала для фиксации угла наклона
• Максимальная высота пропила (90°/45°): диск Ø 250 мм – 70/49 мм, диск Ø 315 мм – 102/72 мм
• Максимальная ширина пропила с параллельной линейкой – 950 мм
• Подъем и опускание пильного узла с помощью маховика
• Легкая замена пильного диска
• Защитный кожух пилы
• Массивный чугунный стол размером 550х800 мм
• Алюминиевая каретка с закаленными стальными направляющими размером 1150х350 мм
• Две ручки для перемещения каретки
• Стопор каретки
• Приставной стол 500х320 мм
• Параллельная линейка с микрометрической настройкой и массивным чугунным креплением
• Выход под аспирацию Ø120 мм
• Высокая жесткость конструкции
• Компактный размер
• Вес – 325 кг.

Доступные опции форматно-раскроечного станка MAST Holztechnik S2

• Подрезной узел
• Мощность двигателя 4 кВт/ 5,5 кВт
• Каретка 1600 мм
• Поворотная линейка
• Короткая поперечная линейка
• Эксцентриковый прижим.

Конструктивные особенности форматно-раскроечного станка MAST Holztechnik S2

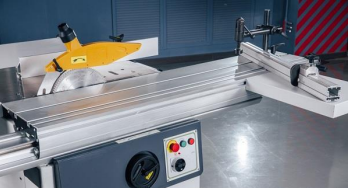

	ПОДВИЖНЫЙ СТОЛ Обеспечивает высокую точность резки и плавность хода. Размеры каретки 1150х350 мм или 1600х350 мм (опция) позволяют базировать габаритные заготовки, например, щит или лист фанеры.
	УПОРНАЯ ЛИНЕЙКА Имеет возможность поворота для базирования заготовки под углом. Угол отображается на шкале. Флажок для базирования заготовки  Эксцентриковый прижим для фиксации заготовки. Приставной стол 500х320 мм исключает провисание заготовки при торцевании.

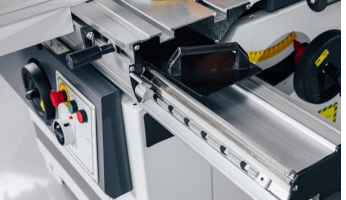

	ПЕРЕМЕЩЕНИЕ КАРЕТКИ Две ручки для удобства перемещения каретки. Стопор для фиксации в определенном положении.

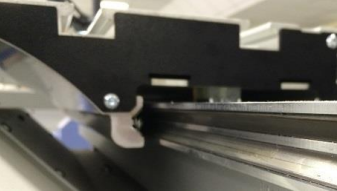

	НАПРАВЛЯЮЩИЕ КАРЕТКИ Каретка перемещается по закаленным стальным пластинам. При необходимости пластины могут быть заменены, что делает ресурс каретки практически бесконечным. Эту систему используют ведущие немецкие производители при изготовлении форматно-раскроечных станков.

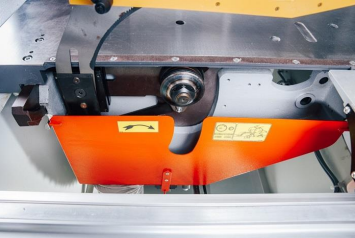

	ПИЛЬНЫЙ УЗЕЛ Удобный доступ для смены пилы  Расклинивающий нож, исключающий заклинивание пилы Защитный кожух сверху пилы имеет аспирационный патрубок, обеспечивающий эффективное удаление стружки и безопасность оператора.

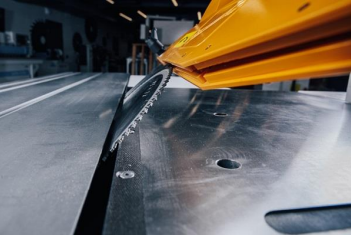

	НАКЛОН ПИЛЫ Наклон пильного узла от 0 до 45° позволяет выполнять резку под углом.

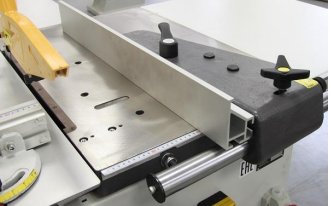

	ПАРАЛЛЕЛЬНЫЙ УПОР Массивное чугунное крепление, обеспечивающее жесткость фиксации и точность резки Перемещение по стальной цилиндрической направляющей  Регулировка ширины резки по встроенной миллиметровой шкале Винт точной подстройки.

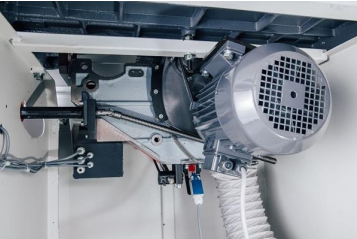

	МОТОРНЫЙ ОТСЕК Наклон пилы винтом с мелкой резьбой через кардан – высокая точность наклона и жесткость конструкции Пильный узел изолирован от моторного отсека – двигатель защищен от пыли, повышена его долговечность При смене пилы концевой выключатель блокирует включение двигателя, обеспечивая безопасность оператора.

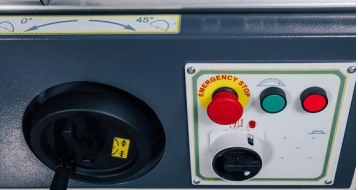

	ПАНЕЛЬ УПРАВЛЕНИЯ Простая и понятная, не требует высокой квалификации оператора. На панели расположены: Включение/выключение питания Включение пилы Выключение пилы Аварийный выключатель Маховик наклона пилы.
	БОКОВАЯ ПАНЕЛЬ Маховик подъема/опускания пилы Угловая шкала наклона пилы Аварийный выключатель.

Частые вопросы

Для лучшего ознакомления с особенностями конструкции и эксплуатации форматно-раскроечных станков просмотрите ответы на вопросы.

Как длина каретки влияет на возможности форматно-раскроечного станка?

Чем длиннее каретка, тем больший лист материала вы можете раскроить за один проход. То есть длина каретки соотносится с максимальной длиной пропила, которую может обеспечить станок.

Какие функции в форматно-раскроечном станке выполняет телескопическая линейка с откидными упорами?

Телескопическая линейка позволяет быстро выставлять точные размеры раскроя, а откидные упоры - повторять одинаковые детали без дополнительных измерений, что значительно повышает производительность.

Что такое микрометрическая регулировка параллельного упора и какие ее преимущества в форматно-раскроечном станке?

Микрометрическая регулировка параллельного упора – это специальный механизм настройки положения упора (линейки), который позволяет выставлять размер раскроя с высокой точностью, обычно до десятых или даже сотых миллиметра. Преимуществами микрометрической регулировки упора являются высокая точность резки, удобство и скорость настроек, что особенно важно в серийном производстве.

Почему на профессиональных форматно-раскроечных станках пильные диски часто имеют только одну скорость вращения?

Потому что эта фиксированная скорость (4000-5000 об/мин) оптимальная для раскроя материалов мебельного производства, а повышение скорости обычно не улучшает качество, а увеличивает износ инструмента и двигателя.

На что влияет мощность двигателя форматно-раскроечного станка?

Чем больше мощность двигателя, тем легче станок справляется с толстыми и твердыми материалами и тем стабильнее обороты диска под нагрузкой, что напрямую влияет на качество реза.
