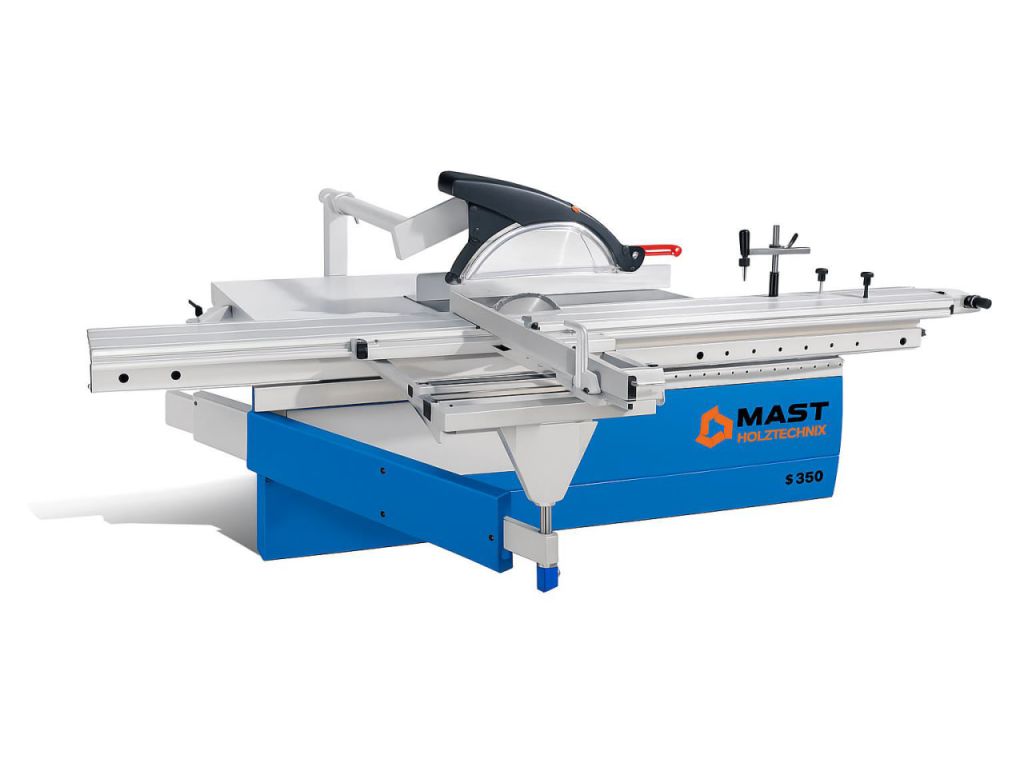

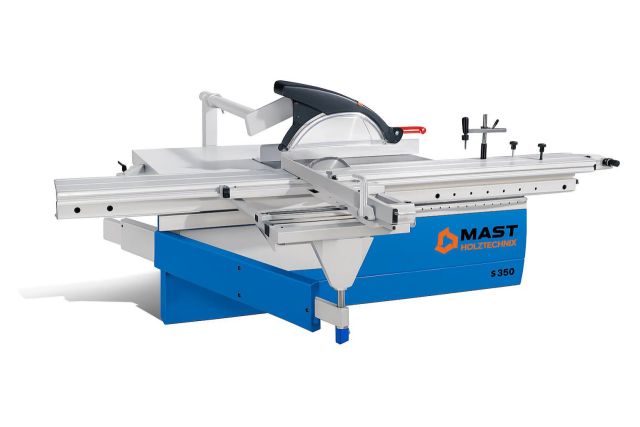

Форматно-раскроечный станок MAST Holztechnik S-350

Форматно-раскроечный станок MAST Holztechnik S-350 - это профессиональное оборудование для раскроя крупногабаритных заготовок из массива древесины и плитных материалов (ДСП, МДФ, фанера) и больших объемов работ. Выносливый асинхронный двигатель мощностью 5,5 кВт рассчитан на длительную непрерывную работу и позволяет эффективно резать твердые и толстые материалы, а также выполнять пакетный раскрой. 2 скорости вращения, 3800 об/мин и 5200 об/мин, позволяют оптимизировать режим резки для качественного раскроя как массива древесины, так и плитных материалов и тонких заготовок. Подрезной узел в стандартной комплектации обеспечивает чистый срез без сколов, что особенно важно для ламинированных материалов.

Максимальный диаметр пильного диска составляет 350 мм. Наклон пильного диска от 0° до 45° позволяет точно выполнять угловые пропилы. Максимальная высота пропила (0°/45°) - 110/70 мм. Алюминиевая каретка имеет размер 3200х400 мм и перемещается на 2 стальных роликах по круглым направляющим диаметром 16 мм. Этот форматно-раскроечный станок с подрезным узлом обеспечивает длину пропила до 3100 мм и высокую производительность работы, что делает его идеальным выбором для серийного производства.

Технические характеристики форматно-раскроечного станка MAST Holztechnik S-350

Преимущества форматно-раскроечного станка MAST Holztechnik S-350

• Крупноформатный раскрой
• Размер каретки - 3200х400 мм
• Максимальная длина пропила - 3100 мм
• Максимальная ширина пропила (с параллельной линейкой) - 1250 мм
• Мощность двигателя - 5,5 кВт
• Напряжение питания - 400 В
• Максимальный диаметр пильного диска - 350 мм
• 2 скорости вращения - 3800 об/мин и 5200 об/мин
• Наклон пильного узла под углом 0-45°
• Максимальная высота пропила (0°/45°) - 110/70 мм
• Подрезной модуль в стандартной комплектации
• Мощность двигателя подрезного узла - 1,1 кВт
• Диаметр подрезного диска - 120 мм
• Скорость вращения подрезного диска - 9000 об/мин
• Движение каретки на 2 стальных роликах по круглым направляющим диаметром 16 мм
• Пильный узел из серого чугуна
• Длинный основной вал пильного узла на разнесенных опорах подшипников
• Маятниковая система подъема и опускания пильного диска
• Плавный пуск двигателя
• Электромагнитный тормоз
• Микрометрическая регулировка параллельного упора
• Телескопическая прикладная линейка
• Патрубок под аспирацию ø120 мм
• Удобный и понятный пульт управления
• Жесткая промышленная станина из толстостенных труб прямоугольного сечения и листовой стали толщиной 4 мм
• Вес - 1100 кг.

Конструктивные особенности форматно-раскроечного станка MAST Holztechnik S-350

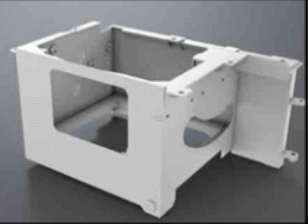

	ЖЕСТКАЯ, МАССИВНАЯ СТАНИНА Промышленная станина, изготовленная с применением автоматических сварочных роботов, имеет значительную массу и жесткую пространственную конструкцию для обеспечения идеального виброгашения. В конструкции использована листовая сталь толщиной 4 мм, а также толстостенные трубы прямоугольного сечения. Каждая опорная плоскость обработана на прецизионном обрабатывающем центре с ЧПУ для идеально прямолинейного движения каретки и высочайшего качества распила.
	РОЛИКОВАЯ КАРЕТКА Самая надежная каретка в мире. Роликовая каретка разработки Altendorf, которая является образцом уже несколько десятилетий. Высокая точность и плавность хода обеспечивается двумя стальными роликами, которые перемещаются по цельным круглым направляющим диаметром 16 мм. Вертикальное расположение направляющих одна над другой и в сумме 8 точек контакта обеспечивают как легкий ход, так и равномерное распределение нагрузки в соответствии с тяжестью. Каретка не требует специального обслуживания и легко продувается сжатым воздухом.
	КРЕПЛЕНИЕ КАРЕТКИ Идеальное основание при установке каретки на станину гарантируют специальные опорные площадки, обработанные на прецизионном обрабатывающем центре с ЧПУ.

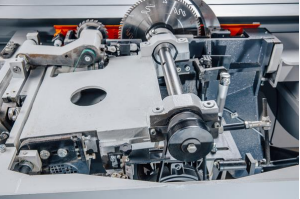

	ДЛИННЫЙ ВАЛ ОСНОВНОЙ ПИЛЫ Пильный узел имеет длинный основной вал на разнесенных опорах подшипников. Феноменальная работа без вибраций благодаря расположению подшипниковых опор на расстоянии 370 мм друг от друга и пильному валу диаметром около 40 мм, который абсолютно не восприимчив к нагрузкам на изгиб и кручение. Отлитый из серого чугуна пильный узел обеспечивает: абсолютно безвибрационную работу идеальное качество раскроя без компромиссов увеличенный до 20% ресурс работы инструмента стабильную многолетнюю работу станка в целом.

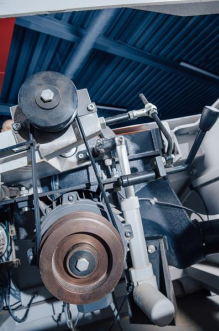

	ИЗМЕНЕНИЕ СКОРОСТИ ВРАЩЕНИЯ ОСНОВНОЙ ПИЛЫ Никогда еще изменение частоты вращения основной пилы не было таким удобным. Благодаря длинному пильному валу шкивы находятся рядом с технической дверцей в станине. Специальный рычаг позволяет ослабить натяжение и получить необходимую частоту вращения за считанные секунды. Две скорости вращения - 3800 и 5200 об/мин. Уникальная маятниковая система подъема и опускания пильного диска не использует линейные направляющие в принципе. Вы получаете станок, который никогда не требует смазки направляющих.

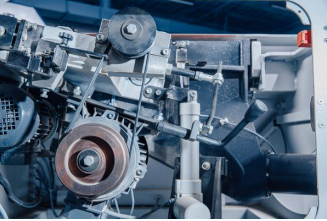

	ПЛАВНЫЙ ПУСК И ТОРМОЗ ЭЛЕКТРОДВИГАТЕЛЯ В соответствии с современными нормами безопасности ЕС, станок оснащен электродвигателем основной пилы с системой плавного пуска звезда-треугольник. Его применение предотвращает резкий скачок нагрузки при старте и защищает подшипники и механизмы электродвигателя. Остановка основной пилы происходит за 3 секунды благодаря электромагнитному тормозу.

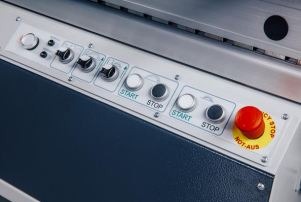

	ПУЛЬТ УПРАВЛЕНИЯ Пульт управления, который легко читается, расположен под углом для удобства работы оператора. На пульте расположены кнопки запуска/остановки приводов пил, рычаги электрорегулировки наклона и вылета, а также индикатор текущей скорости вращения основного вала и кнопка аварийной остановки станка.

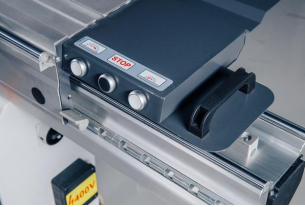

	КНОПКА ЗАПУСКА НА КАРЕТКЕ (ОПЦИЯ!!!) Дублирующие кнопки запуска пил (отдельно основная и подрезная) и кнопка одновременного выключения приводов пил. Эта опция значительно облегчает работу на станке, а именно запуск станка в том случае, когда полноформатный лист уже закреплен на каретке, способствуя увеличению производительности.

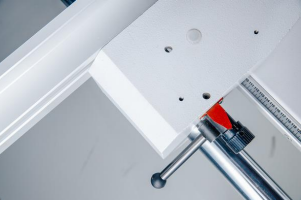

	ТОЧНАЯ НАСТРОЙКА ПАРАЛЛЕЛЬНОГО УПОРА Регулятор микрометрической подстройки параллельного упора интегрирован в суппорт и позволяет точно и удобно выставить нужный размер. Непосредственно положительно влияет на точность распила.

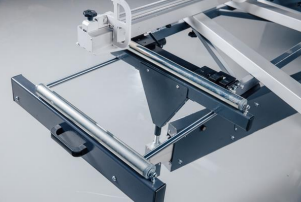

	УВЕЛИЧЕНИЕ ОПОРНОГО СТОЛА (ОПЦИЯ!!!) Расширительный опорный стол имеет возможность увеличения при работе с заготовками большой длины. Опорный ролик, входящий в стандартную комплектацию станка, выдвигается на 450 мм. Таким образом, размер расширительного стола составит 1700х520 мм. Кроме того, для удобства работы с габаритными деталями предусмотрена передвижная опорная планка длиной 1000 мм.

Частые вопросы

Больше о конструкции и эксплуатации форматно-раскроечных станков – в ответах на частые вопросы.

Какие преимущества в форматно-раскроечном станке обеспечивает подрезной узел?

Подрезной узел предотвращает сколы при резке ламинированных материалов, обеспечивая чистые и ровные края без дефектов.

Какие преимущества двухскоростного двигателя форматно-раскроечного станка по сравнению с односкоростным?

Двухскоростной двигатель позволяет оптимизировать параметры резки в соответствии с материалом, обеспечивая универсальность станка. Высокая скорость идеальна для плитных материалов (ДСП, МДФ) и тонкого ламината, а более низкая – для толстого массива твердых пород древесины.

Какие требования к форматно-раскроечному станку для серийного производства?

Форматно-раскроечный станок для серийного производства должен отвечать следующим требованиям:

• Жесткая станина весом более 1000 кг, которая эффективно гасит вибрации во время длительной работы и обеспечивает неизменную точность реза на полной длине каретки
• Каретка длиной 3000-3200 мм (или больше) для раскроя стандартных листов ДСП/МДФ вдоль по длинной стороне за один проход
• Высокоточные направляющие каретки (лучше роликовые) для обеспечения плавного хода без люфта под высокой нагрузкой
• Высокая мощность двигателя (5,5 кВт и выше)
• Наличие мощного подрезного узла
• Точная микрометрическая регулировка
• Достаточная для потребностей производства ширина пропила.

Какие преимущества роликовых направляющих каретки форматно-раскроечного станка?

Роликовые направляющие каретки являются стандартом для большинства профессиональных и промышленных форматно-раскроечных станков благодаря следующим преимуществам:

• Четкая геометрия и идеальная прямолинейность движения
• Легкость и плавность хода по всей длине пропила
• Жесткость соединения, исключающая люфты и боковое смещение каретки
• Меньшее трение и износ подвижных элементов
• Более легкая очистка.

Что такое флажковые упоры на телескопической линейке форматно-раскроечного станка и какая их роль?

Флажковые упоры – это небольшие, быстрооткидные металлические элементы, которые фиксируются вдоль телескопической линейки. Позволяют быстро и точно выставлять длину поперечного пропила, обеспечивая повторяемость размера и высокую скорость при нарезании серии деталей.
