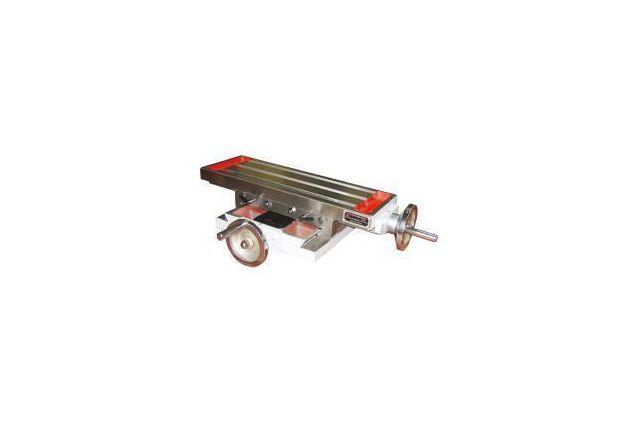

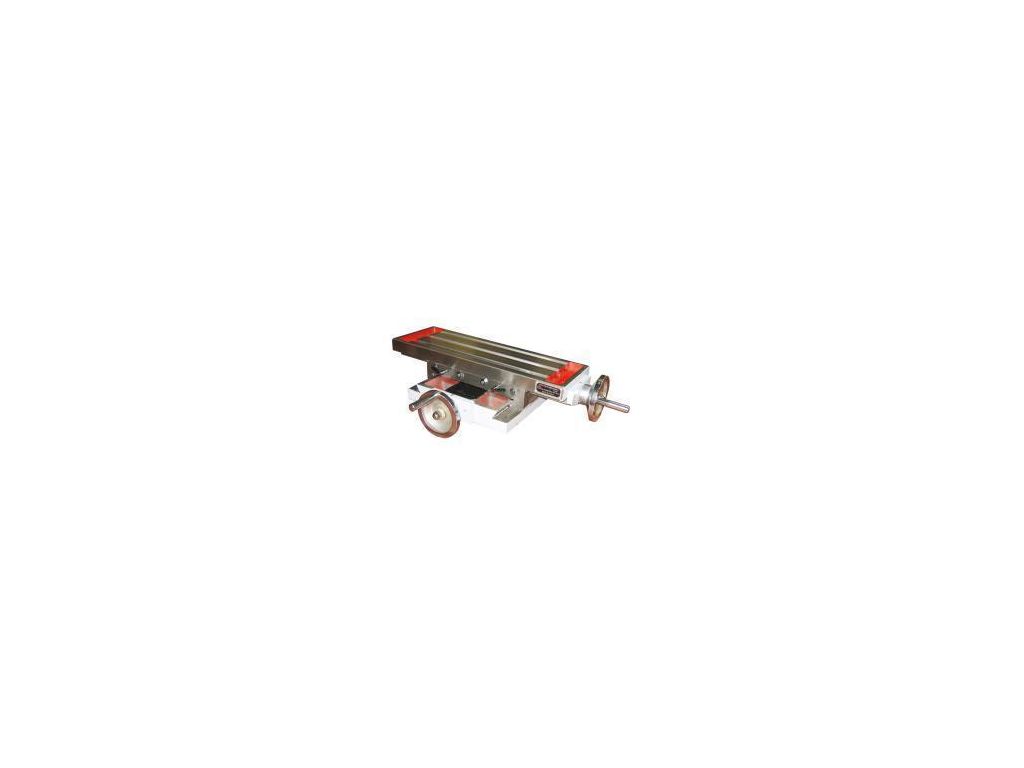

Координатный стол Holzmann ZX 7020

Координатный стол Holzmann ZX 7020 - это вспомогательное оборудование для точного перемещения и позиционирования заготовок при фрезеровании, сверлении, токарной обработке, нарезании резьбы и других работах. Позволяет точно перемещать детали в продольном и поперечном направлениях и позиционировать по 2 осям (X и Y).

Размер стола составляет 700х200 мм, благодаря чему можно удобно работать с заготовками среднего размера. Перемещение по оси Х (поперечное) - примерно 200 мм, по оси Y (продольное) - около 125 мм. Управление перемещением по каждой оси регулируется отдельным маховиком. Маховики имеют градуировку, что позволяет выставлять перемещение с шагом в десятые доли миллиметра. Качественные материалы изготовления обеспечивают долговечность устройства. Возможность использования на разных типах станков и для разных операций делают этот универсальный координатный стол полезным приобретением для любой мастерской.

Особенности координатного стола Holzmann ZX 7020

• Размер стола - 700х200 мм
• Т-образные пазы 14 мм
• Перемещение и позиционирование по 2 осям - Х и Y
• Перемещение по оси Х (поперечное) - около 200 мм
• Перемещение по оси Y (продольное) - около 125 мм
• Отдельные маховики с градуировкой по каждой оси
• Быстрый монтаж и демонтаж
• Колеса для перемещения
• Качественные материалы изготовления
• Вес 36 кг
• Универсальность - подходит для разных типов станков и разных операций.

Частые вопросы

Для лучшего ознакомления с особенностями и преимуществами координатных столов просмотрите ответы на вопросы.

Что такое координатный стол и для чего он нужен?

Координатный стол — это приспособление для точного и контролируемого перемещения заготовки в двух или трех направлениях. Устанавливается на станок для выполнения работ, требующих высокой точности.

Чем отличается простой стационарный стол от координатного?

Простой стационарный стол закрепляет заготовку в одном положении и для перемещения ее нужно полностью переставлять. Координатный стол оснащен механизмами для микрометрического перемещения заготовки, что позволяет делать последовательные точные операции без изменения ее положения в зажимах.

Какие существуют виды координатных столов?

Координатные столы бывают:

• Механические — с маховиками для ручного перемещения
• С лимбами (шкалами) — позволяют точнее измерить расстояние перемещения
• С цифровой индикацией (DRO) — показывают перемещение на дисплее
• Прецизионные — для высокоточных работ.

 Для каких работ чаще всего используют координатные столы?

Координатные столы чаще всего используются для:

• Точного сверления группы отверстий на равных расстояниях друг от друга
• Фрезерования — создания пазов, канавок и сложных контуров
• Точной разметки деталей перед дальнейшей обработкой.

На что обратить внимание при выборе координатного стола?

Важны следующие параметры:

• Точность перемещения
• Размер рабочей поверхности
• Грузоподъемность стола
• Жесткость конструкции
• Вес стола.
