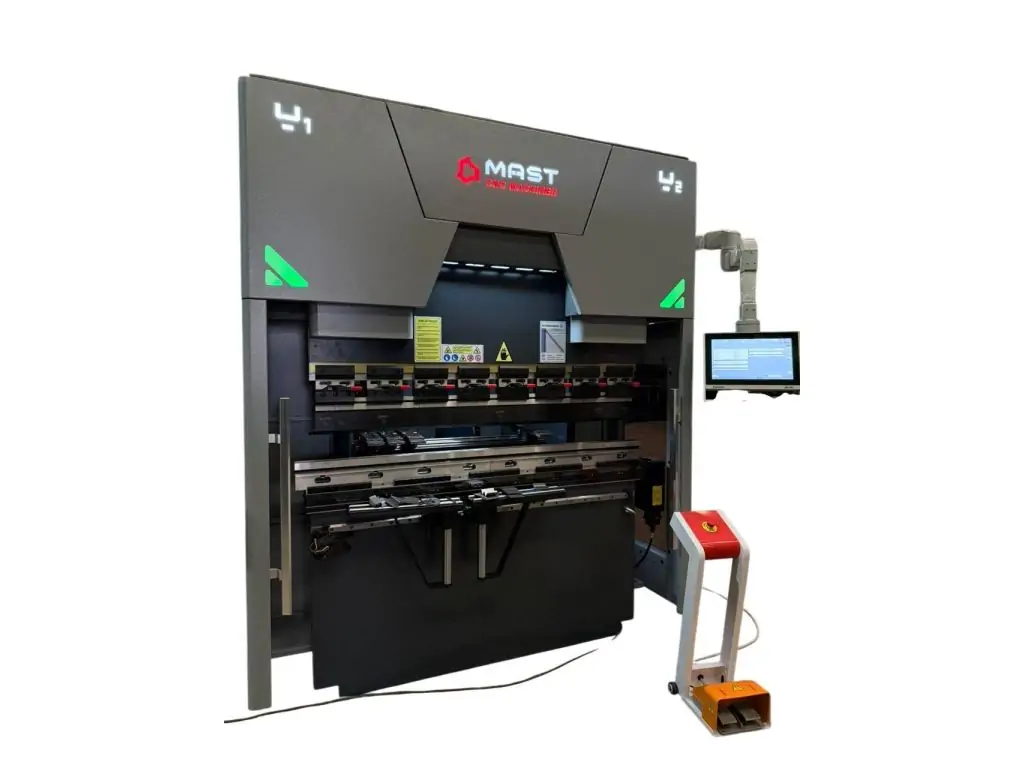

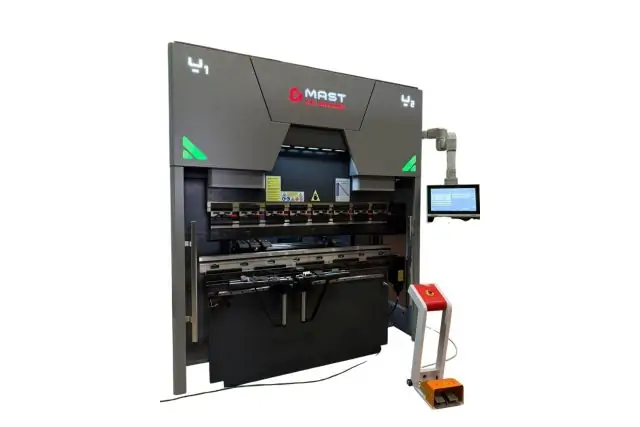

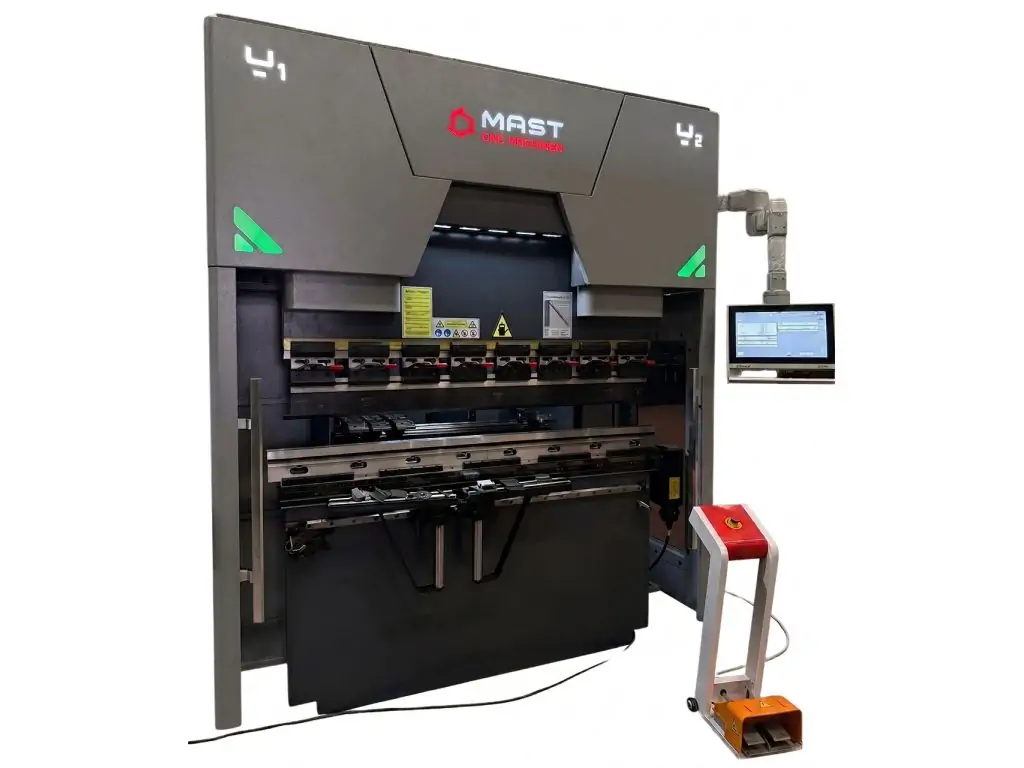

Электрогидравлический листогибочный пресс с ЧПУ MAST CNC Machinen WBD-80Tx1600 с DELEM DA-53TX

Электрогидравлический листогибочный пресс с ЧПУ MAST CNC Machinen WBD-80Tx1600 с DELEM DA-53TX разработан для серийной гибки листового металла с высокой точностью, повторяемостью и скоростью переналадки. Усилие 80 тонн и рабочая длина 1600 мм делают модель универсальной для большинства задач в металлообработке. Система числового программного управления DELEM DA-53TX с цветным ЖК-дисплеем высокой контрастности, 2D-визуализацией сгибов, автоматическим расчетом параметров гибки, библиотекой инструментов и материалов и памятью программ обеспечивает быструю настройку пресса, высокую точность и стабильную повторяемость обработки. USB-интерфейс позволяет быстро сохранять, переносить и загружать программы.

Электрогидравлический привод с пропорциональным управлением дает стабильное давление по всей длине сгиба и возможность работы с толстым металлом. Балка приводится в движение двумя отдельными гидроцилиндрами с электронной синхронизацией осей Y1 и Y2, что позволяет избежать ее перекоса даже при нецентральной нагрузке. Автоматическая компенсация прогиба обеспечивает одинаковый угол по всей длине, улучшая качество длинных деталей. Благодаря прецизионному упору с движением по ШВП и линейным направляющим и управляемыми осям X и R этот автоматизированный листогибочный пресс имеет высокую точность позиционирования и стабильную повторяемость размеров. Высокая скорость подхода и возврата балки повышает производительность и ускоряет серийное производство. Быстросменная система крепления инструмента позволяет быстрый переход между заказами и уменьшает простои.

Особенности электрогидравлического листогибочного пресса с ЧПУ MAST CNC Machinen WBD-80Tx1600 с DELEM DA-53TX

• Максимальная толщина листового металла – 6 мм
• Усилие – 80 тонн
• Рабочая длина – 1600 мм
• Максимальное открытие балки – 460 мм
• Глубина зева – 300 мм
• Профессиональная графическая система ЧПУ DELEM DA-53TX
• Сенсорный цветной дисплей с 2D-визуализацией
• Управляемые оси Y1-Y2-X-R-V
• Электрогидравлический привод с пропорциональным управлением
• Два гидроцилиндра с электронной синхронизацией осей Y1 и Y2
• Автоматическая компенсация прогиба стола (V)
• Компенсация погрешностей и пружинения материала
• Прецизионный задний упор на ШВП и линейных направляющих
• Быстросменное крепление инструмента
• Высокая скорость подхода (200 мм/с) и возврата (140 мм/с) балки
• Рабочий ход – 12 мм/с
• Мощная гидравлическая система
• Запуск цикла ножной педалью
• Массивная балка коробчатого профиля с прецизионными направляющими
• Массивная сварная станина с термообработкой.

Частые вопросы

Лучше понять конструкцию и работу листогибочных прессов с ЧПУ помогут ответы на вопросы.

Почему современные листогибочные прессы с ЧПУ используют электрогидравлическую синхронизацию, а не торсионную?

Электрогидравлическая система обеспечивает значительно выше точность и автоматически синхронизирует движение обеих сторон балки, что позволяет получать одинаковый угол гибки по всей длине детали.

Зачем листогибочному прессу система компенсации прогиба?

Под большой нагрузкой стол и балка могут прогибаться. Система компенсации выравнивает этот эффект и обеспечивает стабильный угол гибки по всей длине заготовки.

Зачем листогибочному прессу ось R?

Ось R позволяет изменять высоту заднего упора, что значительно упрощает работу со сложными профилями, коробчатыми деталями и инструментом разной высоты.

Какие преимущества дает 2D-визуализация сгибов в ЧПУ прессе?

2D-визуализация сгибов в ЧПУ листогибочного пресса позволяет оператору еще до начала работы видеть последовательность гибки и форму будущей детали. Это упрощает программирование, уменьшает риск ошибок и столкновений, ускоряет настройки и помогает снизить количество брака.

Зачем листогибочному прессу быстросменная система инструмента?

Быстросменная система крепления инструмента позволяет быстро менять пуансоны и матрицы для перехода между изделиями, сокращая простои между разными заказами.
