Технические характеристики |
|
|
|
ПРОБИВКА |
||
|
Диаметр пробивки х макс. толщина, мм |
25 х 16 |
|
|
Диаметр пробивки х толщина (опция) , мм |
50 х 8* |
|
|
Ход поршня, мм |
80 |
|
|
Количество ходов, ход/мин |
9-25 |
|
|
Глубина горла (зев), мм |
300 |
|
|
ОБРЕЗКА ПРУТА |
||
|
Круглого/квадратного, мм |
45 / 40 х 40 |
|
|
РУБКА УГОЛОВА |
||
|
Рубка уголка (90°), мм |
125x125x12 |
|
|
Рубка уголка (45°), мм |
50x5 |
|
|
РУБКА ЛИСТОВОГО МЕТАЛЛА |
||
|
Рубка полоси, мм |
2 50 х 16 |
|
|
Рубка полоси , мм |
400 х 8 |
|
|
Длина ножа, мм |
410 |
|
|
Рубка под углом, мм |
100 х 12 |
|
|
ВЫСЕЧКА |
||
|
Толщина материала, мм |
10 |
|
|
Ширина, мм |
53 |
|
|
Глубина, мм
|
100
|
|

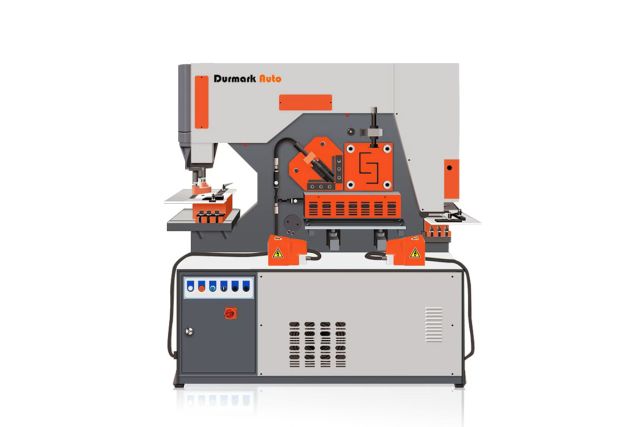

Стандартная комплектация для модели Q35Y-16:
q Пуансон-матрица для пробивки отверстий Ø25мм
q Держатель пуансона
q Комплект ножей для реза плоского прутка.
q Комплект ножей для реза круглого и квадратного прутка.
q Комплект ножей для углового реза
q Ножи для вырубки
q Автоматическая система смазки ( лубрикатор )
q Упор заготовки с тыльной стороны
q Управление машиной осуществляется с помощью двух ножных педалей
q С-образный ключ для установки инструмента
q Управление машиной осуществляется с помощью двух ножных педалей
q Станок имеет 2 рабочих гидравлических поршня.
q Гидравлические элементы: используются итальянские компоненты Duplomatic.
q Электрическое оборудование: Siemens (Германия) или Telemecanique (Франция)
q Изготовлен в соответствии с директивами безопасности ЕС (знак CE) и сертификатом ISO 9000
5 рабочих серций
1-Пробивка:
С пробивным инструментом отверстия до Ø 25 мм (толщина 16 мм) можно сделать легко и эффективно. Пуансоны и матрицы взаимозаменяемы и легко заменяются. Специальные инструменты и пуансоны предоставляются по запросу.
 |
Диаметр и максимальная толщина – Ø 25x16 мм – стандарт; |
* Для пуансонов диаметром более 20 мм необходимы специальные держатели пуансона !
2-рубка стальных прутков:
Посредством этой секции станка можно быстро резать квадратные и круглые материалы размером 40х40 мм и диаметром до 45 мм.
|
|
Круглый пруток
Квадрат |
45 мм
40x40 мм |
3-резка уголка:
С помощью стандартных инструментов вы можете отрезать угол под 90° или 45°. С помощью специальных инструментов можно также резать U -образные (швеллер), I -образные (двутавр) или Т-образные (тавр) сечения. Специальные лезвия доступны по запросу.
|
|
Угловой профиль (90°) |
125x125x12 мм |
|
Угловой профиль (45°) |
50x8 мм |
|
|
Рабочая высота |
860 мм |
4-гильотинные ножницы: резка листов металла.
|
|
Листовый металл |
250x16 мм |
|
Листовый металл |
400 х 8 мм |
|
|
Длина ножа |
410 мм |
|
|
Резка под углом по одной стороне |
100x12 мм |
|
5-Обычные ножницы:
Технические характеристики

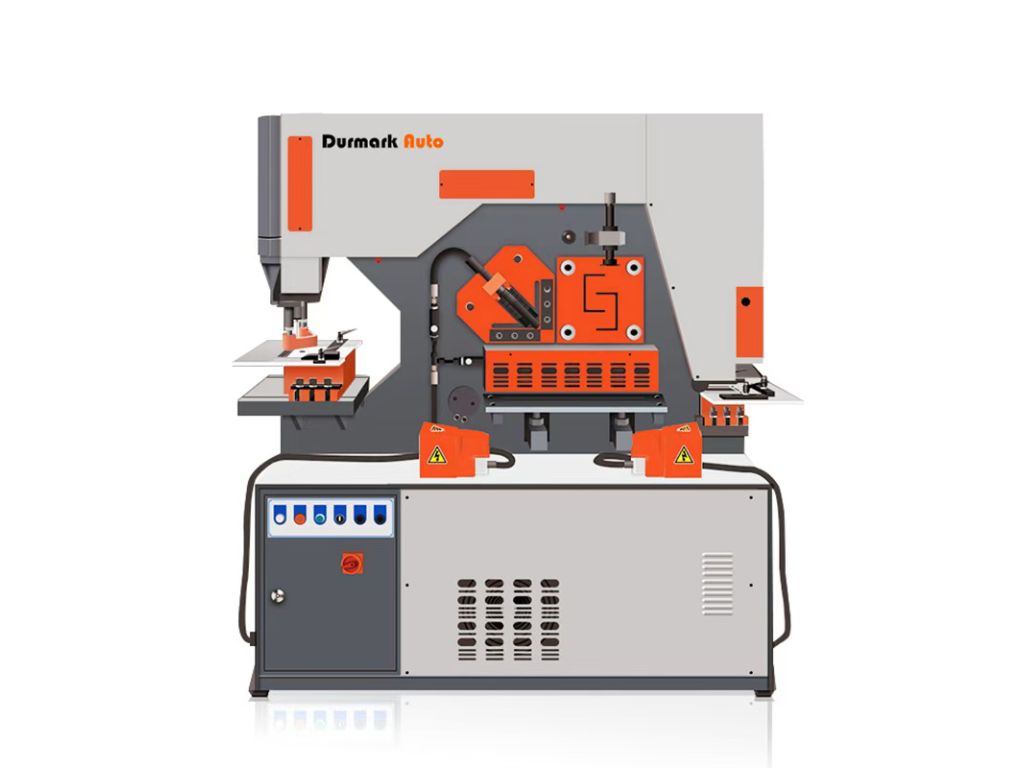

Нажмите для увеличения изображения
