НАЗНАЧЕНИЕ:

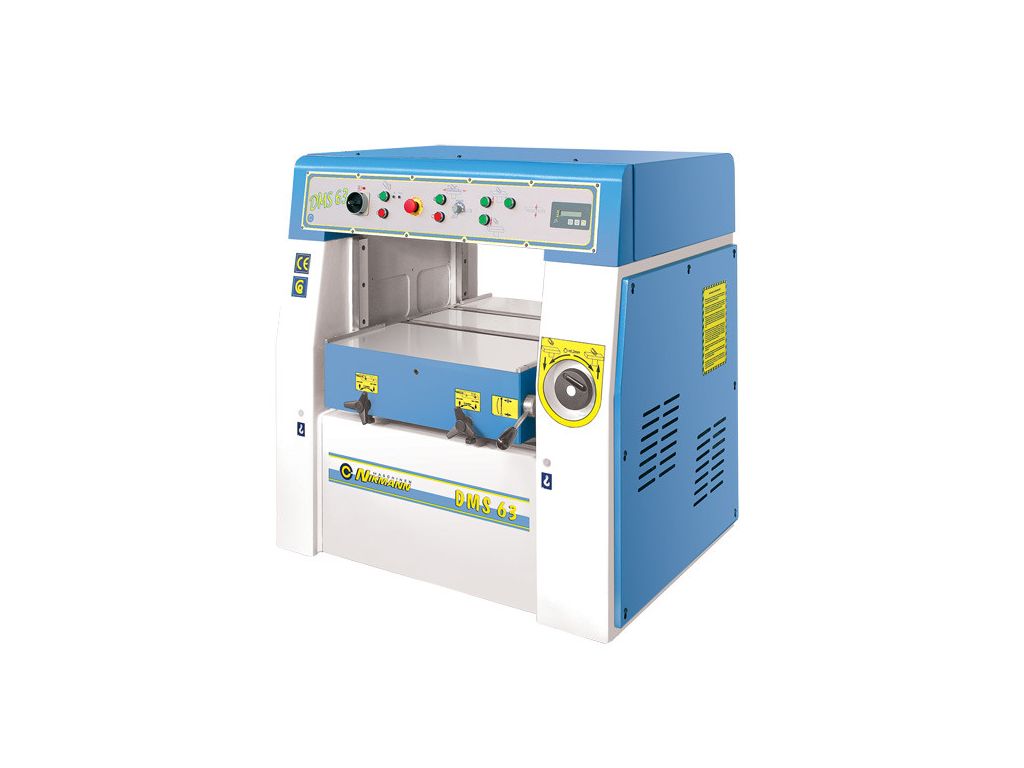

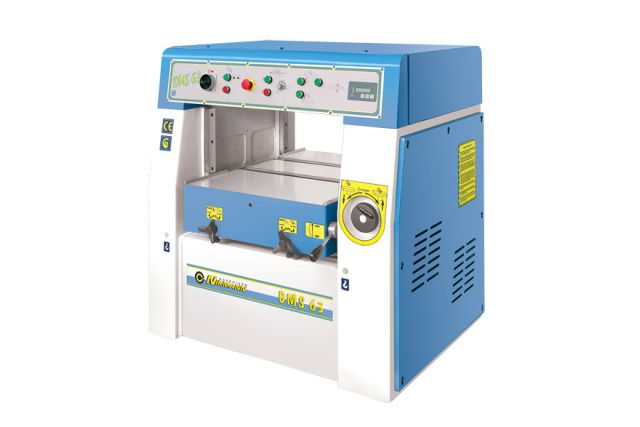

Предназначены для продольного одностороннего строгания в размер по толщине плоских заготовок из древесины.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 |
НОЖЕВОЙ ВАЛ И ВАЛЬЦЫ ПОДАЧИ
Расположены в литой верхней части станка, что исключает возникновение вибраций и обеспечивает долгий срок службы. |
 |
Осуществляется от двигателя мощностью 9,5 кВт посредством зубчатой ременной передачи через 3 ремня. Зубчатая ременная передача обеспечивает высокий показатель КПД, обладает повышенным ресурсом эксплуатации, а также увеличенным интервалом технического обслуживания. |
 |
ВАЛЕЦ ПОДАЧИ Секционный подающий вал позволяет одновременно подавать в станок сразу несколько заготовок имеющих разную толщину. За счет этого производительность увеличивается в несколько раз. Когтевая защита предотвращает обратный выброс заготовки. |
 |
РАБОЧИЙ СТОЛ Чугунный рабочий стол с двумя приводными роликами обеспечивает легкое скольжение заготовки. |
 |
Удобный пульт управления с кнопками включения/выключения, электроподъема/опускания стола, регулятором скорости подачи и электронной индикацией положения стола. Панель легко вынимается и обеспечивает легкий доступ к электрическим компонентам с передней части станка. |
 |
Подъем и опускание стола осуществляется с помощью отдельного эл.двигателя. Точная настройка с помощью дополнительной кнопки подъема и рукоятки на передней стороне стола с точностью до 0,2 мм. Отображение размера на электронном дисплее. Жесткая фиксация стола при помощи рычага исключает его смещение. |
 |
ОПОРЫ СТОЛА Рабочий стол надежно зафиксирован на 4-х винтовых опорах, обеспечивающих параллельность и исключающих перекос стола. От попадания пыли и грязи опоры защищены кожухами. |
 |
НАПРАВЛЯЮЩИЕ СТОЛА Перемещение стола по 4-м массивным призматическим направляющим исключающих перекос. |
 |
СЕКЦИОННЫЕ ПРИЖИМЫ Перед ножевым валом заготовку прижимают к столу подпружиненные секционные независимые прижимы. Установлены они после подающего секционного вала и могут настраиваться на разное усилие, в зависимости от обрабатываемого материала. Благодаря этому обеспечивается высокое качество обработки. |
 |
РОЛИКИ В СТОЛЕ Приводные ролики в столе имеют удобную настройку вылета по высоте от 0,1 мм до 1 мм, что позволяет настроить станок под обработку любого материала. Привод вальцов от двигателя подачи посредством цепи. |
 |
Откидная система верхней крышки обеспечивает легкий доступ к ножевому валу (например, при замене ножей). Шумоизоляция кожуха обеспечивает снижение шума при работе. При открытой крышке срабатывает концевик, что исключает возможность включения станка – норматив СЕ. |
 |
СИСТЕМА ПОДАЧИ Привод верхних подающих роликов и приводных роликов в столе осуществляется от отдельного двигателя мощностью 1,5 кВт через редуктор посредством цепи. |
 |
АСПИРАЦИЯ Удаление стружки через круглую эксгаустерную воронку Ø160 мм. |
 |
ДУБЛИРУЮЩИЙ АВАРИЙНЫЙ ВЫКЛЮЧАТЕЛЬ Установлен на задней стороне станка в соответствии с нормами СЕ. |
ПРИВОД НОЖЕВОГО ВАЛА
ПУЛЬТ УПРАВЛЕНИЯ
ПОДЪЁМ СТОЛА
ВЕРХНЯЯ КРЫШКА
