Токарный станок MAST Holztechnik CL 1200A

Токарно-копировальный станок MAST Holztechnik CL 1200A

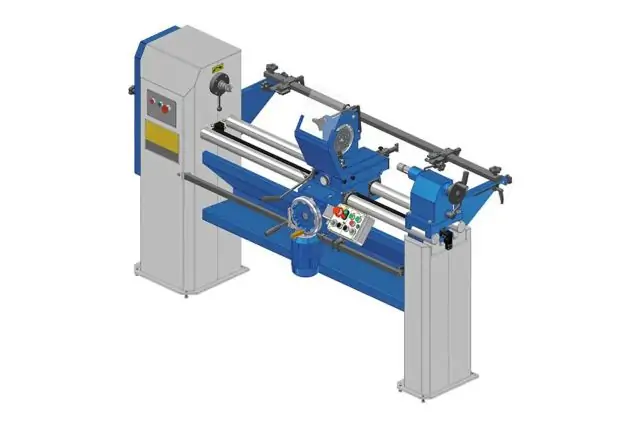

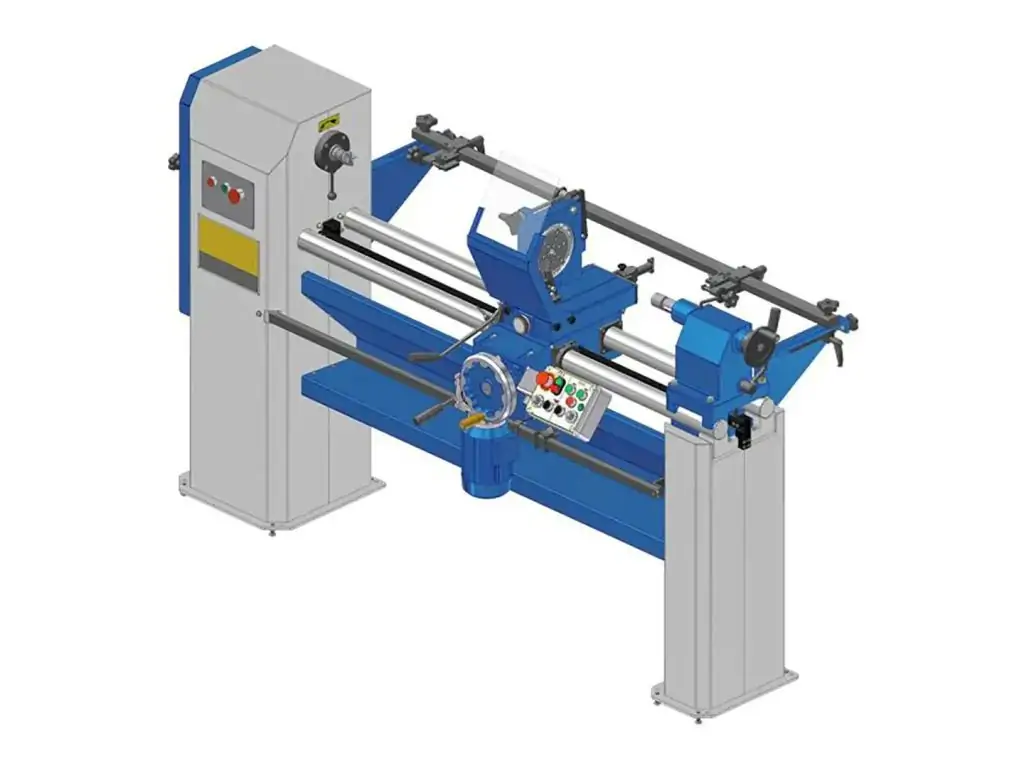

MAST Holztechnik CL 1200A представляет собой токарный станок по дереву с копировальным устройством, предназначенный для обработки деревянных заготовок длиной до 1200 мм и диаметром до 450 мм. Оборудование позволяет выполнять обработку цилиндрических, конических и фасонных деталей.

Копировальная система расширяет функциональность станка и позволяет переносить профиль готовой детали на новую заготовку либо работать по установленному шаблону. Доступно продольное и поперечное копирование. Такая возможность особенно полезна при изготовлении нескольких изделий с одинаковой формой.

Привод оборудования осуществляется от электродвигателя мощностью 1,1 кВт. Высокий крутящий момент способствует стабильному вращению заготовки во время обработки древесины различной твердости. Для охлаждения двигателя используется воздушная система.

Шпиндель имеет четыре скорости вращения — 500, 1000, 2000 и 2800 об/мин. Благодаря этому оператор может выбрать подходящий режим для конкретной заготовки и выполняемой операции.

Основой конструкции является жесткая станина из листовой стали. Она помогает уменьшить вибрации и сохранить устойчивость оборудования во время работы. Для поддержки длинных и тонких деталей предусмотрены неподвижный и подвижный люнеты.

Особенности конструкции MAST Holztechnik CL 1200A

Станок оборудован продольным и поперечным суппортами. Электромеханический привод обеспечивает равномерное перемещение режущего инструмента. Управление движением суппорта выполняется с пульта, расположенного на панели станка.

Конструкция позволяет одновременно использовать два резца. Для удобства эксплуатации предусмотрены хромированные круглые направляющие, задняя бабка с ведущим центром и быстросменный патрон. Шпиндель блокируется при замене инструмента, что упрощает обслуживание оборудования.

MAST Holztechnik CL 1200A подойдет для деревообрабатывающих мастерских и производственных участков, где требуется выполнять не только обычное токарное точение, но и копирование профилей по шаблону или образцу.

Технические характеристики токарного станка MAST Holztechnik CL 1200A

• Максимальная длина заготовки — 1200 мм;
• Максимальный диаметр заготовки — 450 мм;
• Мощность двигателя — 1,1 кВт;
• Скорости вращения шпинделя — 500 / 1000 / 2000 / 2800 об/мин;
• Продольное и поперечное копирование;
• Работа по образцу и шаблону;
• Продольный и поперечный суппорты;
• Электромеханический привод суппорта;
• Возможность обработки двумя резцами одновременно;
• Неподвижный и подвижный люнеты;
• Хромированные круглые направляющие;
• Задняя бабка с ведущим центром;
• Быстросменный патрон;
• Блокировка шпинделя во время замены инструмента;
• Жесткая станина из листовой стали;
• Аварийная кнопка отключения;
• Уголок для крепления фрезера;
• Соответствие стандартам СЕ.

Комплектация MAST Holztechnik CL 1200A

Комплект поставки MAST Holztechnik CL 1200A включает:

• неподвижный люнет;
• подвижный люнет;
• быстросменный патрон ø16;
• дорник к патрону ø16;
• вращающийся центр ø20;
• вращающийся зубчатый центр ø20;
• вращающийся зубчатый центр ø40;
• ведущая коническая втулка;
• копировальный нож 16×16 мм;
• ручная ножовая опора;
• защитный экран;
• вспомогательный рычаг;
• рычаг для выбивания;

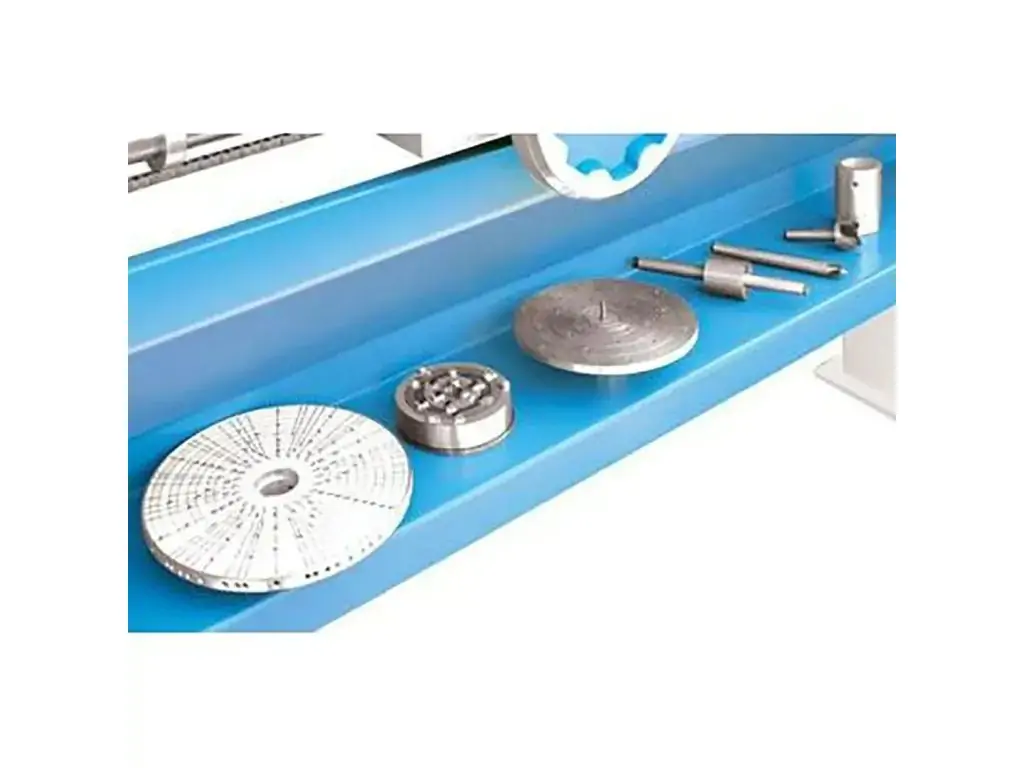

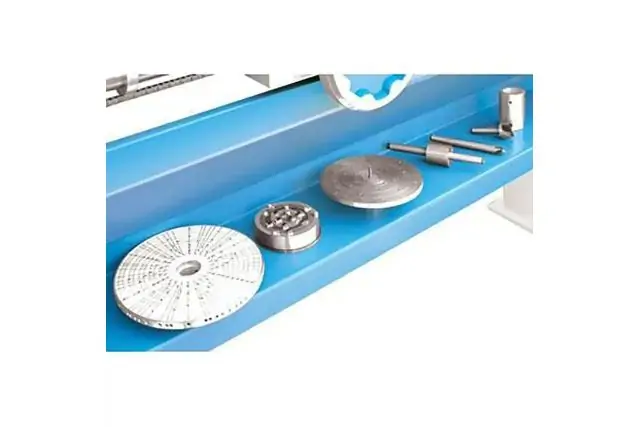

• фрезерно-делительная приставка.

Для чего используется MAST Holztechnik CL 1200A?

Токарный станок предназначен для обработки деревянных деталей различной формы. Оборудование позволяет создавать цилиндрические, конические и фасонные элементы, а копировальный механизм дает возможность повторять заданный профиль.

Использование шаблона или готового образца упрощает производство серии одинаковых деталей. Это особенно удобно при изготовлении изделий, для которых требуется повторяемость геометрии.

Преимущества токарно-копировальной обработки

Главное преимущество копировального оборудования заключается в возможности быстро воспроизводить форму исходной детали. Оператору не требуется каждый раз вручную формировать один и тот же профиль, поскольку его геометрия задается копиром.

Жесткая станина, электромеханический привод суппорта, несколько скоростей шпинделя и система поддержки заготовки позволяют использовать станок для различных задач по обработке древесины.

Часто задаваемые вопросы

Какие детали можно обрабатывать на MAST Holztechnik CL 1200A?

Станок предназначен для обработки деревянных заготовок цилиндрической, конической и фасонной формы. Максимальная длина заготовки составляет 1200 мм, а диаметр — до 450 мм.

Для чего нужен копировальный механизм?

Копировальный механизм позволяет переносить форму готового изделия или шаблона на обрабатываемую заготовку. Это упрощает изготовление одинаковых деталей и повышает повторяемость результата.

Какие скорости вращения шпинделя предусмотрены?

Оператор может использовать четыре скорости: 500, 1000, 2000 и 2800 об/мин.

Зачем нужны люнеты?

Люнеты используются для дополнительной поддержки заготовки. Они особенно полезны при работе с длинными и тонкими деталями, которым требуется дополнительная фиксация во время обработки.

Подходит ли станок для серийного производства?

Копировальное устройство делает MAST Holztechnik CL 1200A удобным для изготовления серии деталей с одинаковым профилем. Форма может задаваться готовым образцом или шаблоном.

Что необходимо делать для обслуживания станка?

Необходимо регулярно удалять древесную пыль и стружку, следить за состоянием режущего инструмента, контролировать направляющие и подвижные узлы, а также выполнять предусмотренное техническое обслуживание.
