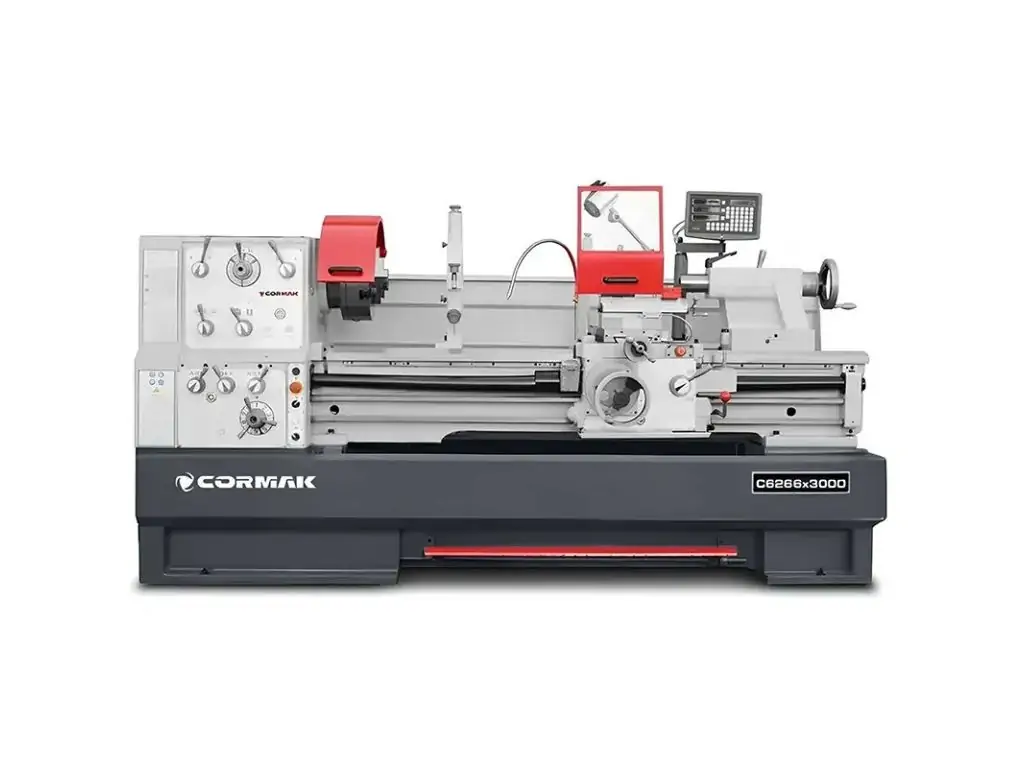

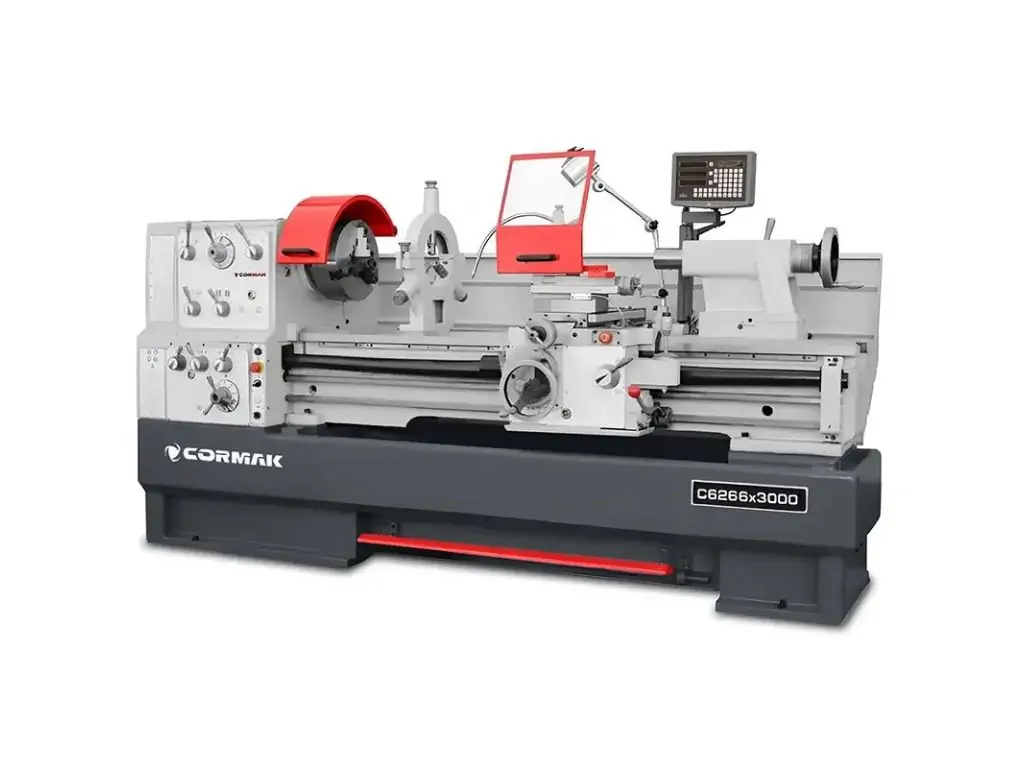

Токарный станок CORMAK 660x3000

Токарный станок CORMAK 660x3000

CORMAK 660x3000 — промышленный универсальный токарный станок для обработки металлических заготовок большого диаметра и длины. Оборудование предназначено для интенсивной эксплуатации на производственных предприятиях, в ремонтных мастерских, инструментальных цехах и на участках механической обработки.

Модель оснащена жесткой чугунной станиной, мощным приводом шпинделя и шпинделем с проходом 105 мм. Расстояние между центрами составляет 3000 мм, благодаря чему станок подходит для обработки длинномерных деталей.

Преимущества CORMAK 660x3000

• диаметр обработки над станиной — до 660 мм;
• расстояние между центрами — 3000 мм;
• проход шпинделя — 105 мм;
• 12 скоростей вращения шпинделя в диапазоне 25–1500 об/мин;
• мощность главного двигателя — 7,5/9 кВт;
• закаленные и шлифованные направляющие станины;
• обработка деталей диаметром до 885 мм после снятия мостика;
• цифровой 3-осевой отсчет SDS-3VA;
• быстрый продольный и поперечный ход;
• система охлаждения и рабочее освещение.

Жесткая конструкция для промышленной обработки

Основой станка является массивная чугунная станина шириной 400 мм. Направляющие проходят закалку и шлифование, что обеспечивает стабильное перемещение суппорта и высокую точность обработки. Жесткость конструкции особенно важна при работе с крупными заготовками и значительными нагрузками.

Съемный мостик расширяет рабочие возможности оборудования. При его демонтаже становится возможной обработка деталей диаметром до 885 мм на участке шириной 170 мм. Такое решение позволяет работать с крупными дисками, маховиками и другими деталями нестандартных размеров.

Шпиндель и диапазон скоростей

Шпиндель имеет проход диаметром 105 мм и конец типа D1-8. 12 ступеней позволяют выбирать скорость в диапазоне от 25 до 1500 об/мин в зависимости от материала заготовки и выполняемой операции.

Широкий диапазон скоростей делает CORMAK 660x3000 универсальным оборудованием для чернового и чистового точения.

Токарные операции и нарезание резьбы

Станок предназначен для выполнения наружного и внутреннего точения, обработки цилиндрических и конических поверхностей, сверления, а также нарезания различных типов резьбы.

Предусмотрено 47 вариантов метрической резьбы с шагом 0,2–14 мм, 60 вариантов дюймовой резьбы 2–112 T.P.I., 39 модульных резьб 0,1–7 M.P. и 50 DP резьб 4–112 D.P.

Продольная подача регулируется в пределах 0,059–1,646 мм/об, поперечная — 0,020–0,573 мм/об.

Область применения

CORMAK 660x3000 подходит для изготовления и восстановления валов, втулок, фланцев, дисков, осей и других металлических деталей. Большая длина рабочей зоны позволяет использовать станок для обработки длинномерных компонентов, а возможность снятия мостика расширяет диапазон допустимых диаметров.

Оборудование может применяться как при единичном изготовлении деталей, так и в условиях серийного производства.

Стандартная комплектация

• 3-кулачковый самоцентрирующийся патрон 315 мм;
• 4-кулачковый независимый патрон 400 мм;
• токарная планшайба 400 мм;
• 3-осевой цифровой отсчет SDS-3VA;
• ускоренная подача;
• неподвижный люнет;
• подвижный люнет;
• 2 неподвижных центра MK5;
• переходная втулка шпинделя;
• система охлаждения;
• рабочее освещение;
• ключи для патрона и резцедержателя;
• комплект инструментов для обслуживания;
• инструкция по эксплуатации;
• декларация соответствия CE.

Технические характеристики
