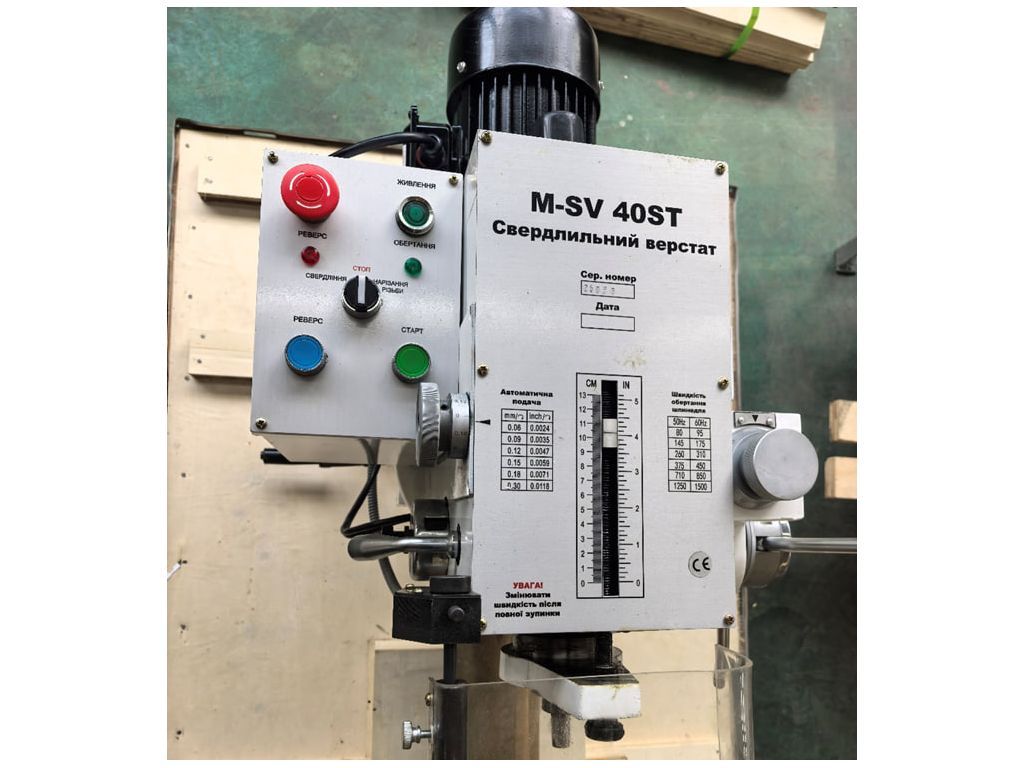

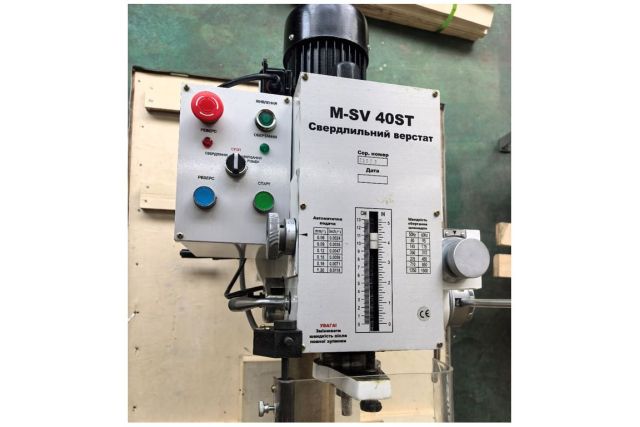

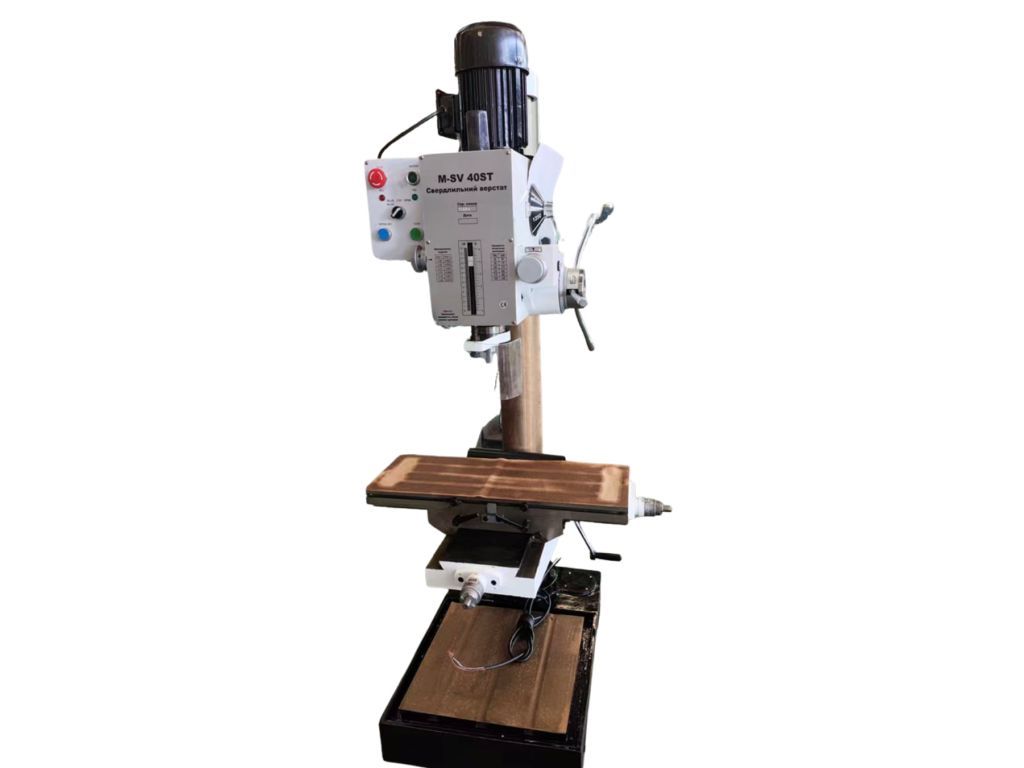

Свердлильний верстат MAST Metalltechnik M-SV40ST

Свердлильний верстат MAST Metalltechnik M-SV40ST - це потужне обладнання для свердління, зенкування, розсвердлювання, розгортання отворів і нарізання різьби у сталі, чавуні та кольорових металах. Жорсткий шпиндель з радіально-упорними підшипниками та конусом МК4 та автоподача у діапазоні 0,06-0,3 мм/об дають змогу свердлити отвори діаметром до 40 мм. Поворот свердлильної голови на 360° дозволяє обробляти габаритні деталі та свердлити під складними кутами. Подовжений стіл розміром 730х210 мм зручний для роботи з довгими заготовками або виконання операцій фрезерування.

Трифазний двигун потужністю 1,1 кВт та механічна коробка швидкостей із загартованими сталевими шестернями у масляній ванні забезпечують високий крутний момент на малих обертах і стабільну роботу під навантаженням. Система охолодження ЗОР з двигуном 0,04 мм запобігає перегріву, покращує якість отворів та збільшує ресурс інструменту. Для серійної роботи цей свердлильний верстат МК4 має обмежувач глибини свердління зі шкалою.

Особливості свердлильного верстата MAST Metalltechnik M-SV40ST

• Максимальний діаметр свердління - 40 мм
• Потужність двигуна - 1,1 кВт
• Напруга живлення - 400 В
• Механічна коробка швидкостей із загартованими шестернями у масляній ванні
• 6-ступеневе регулювання обертів шпинделя у діапазоні 80-1250 об/хв
• Поворотна на 360° свердлильна голова
• Жорсткий шпиндельний вузол з радіально-упорними підшипниками
• Конус шпинделя МК4
• Виліт шпинделя - 290 мм
• Реверс шпинделя
• Хід пінолі - 130 мм
• Автоматична подача пінолі у діапазоні 0,06-0,3 мм/об
• Ручна подача пінолі за допомогою важеля
• Розмір столу - 750х210 мм
• Великий вертикальний хід столу
• Поворот столу на 360°
• Відстань від шпинделя до столу - 725 мм
• Відстань від шпинделя до основи - 1125 мм
• Т-подібні пази на столі та основі
• Розмір основи - 417х416 мм
• Система охолодження ЗОР з двигуном 0,04 кВт
• Обмежувач глибини свердління зі шкалою
• Товстостінна, полірована колона з жорсткою посадкою в станині
• Жорстка конструкція з великою площею опори
• Габаритні розміри - 1850х750х1000 мм
• Вага - 530 кг.

Часті запитання

Краще розібратися в особливостях свердлильних верстатів по металу допоможуть відповіді на запитання.

Чому свердлильні верстати для великих отворів зазвичай мають механічну коробку передач?

Механічна коробка передач дозволяє отримувати високий момент на малих обертах і зберігати стабільні оберти під навантаженням, що важливо для свердління отворів великого діаметра у сталі та чавуні.

Чому автоподача шпинделя вважається обов’язковою для свердління великих отворів?

Тому що ручна подача часто нерівномірна, створює ривки і збільшує ризик заклинювання. Автоподача забезпечує плавне, контрольоване заглиблення і значно підвищує безпеку та якість отвору.

Що таке виліт шпинделя свердлильного верстата і на що він впливає?

Виліт шпинделя — це відстань від осі шпинделя до колони. Чим він більший, тим ширші заготовки можна обробляти і тим далі від краю деталі можна свердлити отвори.

Чому маса свердлильного верстата так сильно впливає на точність?

Велика маса гасить вібрації, зменшує резонанс і стабілізує геометрію свердління. Легкий верстат при великих діаметрах починає “грати”, навіть якщо двигун потужний.

Чому у важких свердлильних верстатів часто невисокі максимальні оберти?

Тому що вони розраховані на великий діаметр свердла і високий крутний момент, а не на швидкість. Для свердління великих отворів потрібні низькі оберти, інакше інструмент може перегрітися або зламатися.
