Форматно-розкрійні верстати: призначення та особливості

Форматно-розкрійні верстати – це спеціалізоване деревообробне обладнання, призначенням якого є точний поздовжній, поперечний і кутовий розкрій листових матеріалів (ДСП, МДФ, фанера, ламіновані плити) на заготовки заданого розміру. Є ключовим для меблевого виробництва: від роботи форматно-розкрійного верстата напряму залежать точність меблевих деталей, якість їх стикування і геометрія готового виробу.

Форматно розкрійні верстати мають такі ключові особливості:

• Рухома каретка (форматний стіл), яка переміщує матерал відносно пильного вузла
• Підрізний вузол, який робить попередній надріз для запобігання сколам, особливо на ламінованих поверхнях
• Висока потужність для стабільного розкрою без просідання обертів
• Масивна, жорстка конструкція, яка мінімізує вібрації та зберігає стабільність геометрії
• Точні упори і направляючі, які забезпечують швидке виставлення розмірів і повторюваність деталей.

Завдяки цьому форматно-розкрійні верстати дають такі унікальні можливості:

• Формування точного розміру на великих довжинах
• Ідеальний край під крайкування
• Виробництво криволінійних з’єднань та кутів для складних корпусних конструкцій.

Поєднання високої точності, чистоти різу та продуктивності робить форматно-розкрійні верстати незамінними у роботі з листовими матеріалами.

 Де використовуються форматно розкрійні верстати

 Форматно-розкрійні верстати незамінні там, де потрібна висока точність розкрою листових матеріалів та ідеальна якість краю. Це, зокрема:

• Меблеве виробництво. Розкрій великих плит на стінки, полиці та фасади, виготовлення корпусних меблів, підготовка деталей під крайкування.
• Столярні майстерні. Робота з фанерою, масивом, плитними матеріалами, точна підгонка деталей.
• Виробництво інтер’єрних елементів. Декоративні панелі, перегородки, облицювальні елементи.
• Будівництво. Підгонка підлогових покриттів, точний розкрій ламінованої фанери для фундаментних робіт.
• Промислові деревообробні підприємства. Серійний розкрій великих обсягів матеріалу.
• Модельні та макетні майстерні. Створення основ великих архітектурних макетів або промислових форм.

Основні елементи форматно-розкрійного верстата

Форматно-розкрійний верстат – це складна інженерна конструкція, кожен елемент якої впливає на якість кінцевого результату. Розглянемо ключові вузли та їх роль:

• Рухома каретка (форматний стіл). Забезпечує ідеально лінійний рух заготовки відносно пильного вузла.
• Пильний вузол (основний диск). Виконує основний різ матеріалу. Зазвичай регулюється по висоті і куту нахилу.
• Підрізний вузол (підрізна пила). Робить попередній надріз нижнього шару матеріалу, запобігаючи сколам. Обертається назустріч основному диску.

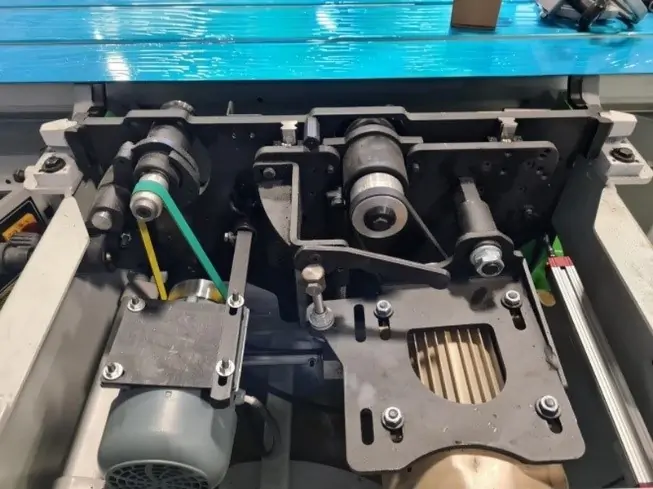

• Двигун і привід. На професійних форматно-розкрійних верстатах часто встановлюють два незалежні електродвигуни – основний і двигун підрізного вузла. Для передачі обертів від двигуна зазвичай використовується ремінна передача.

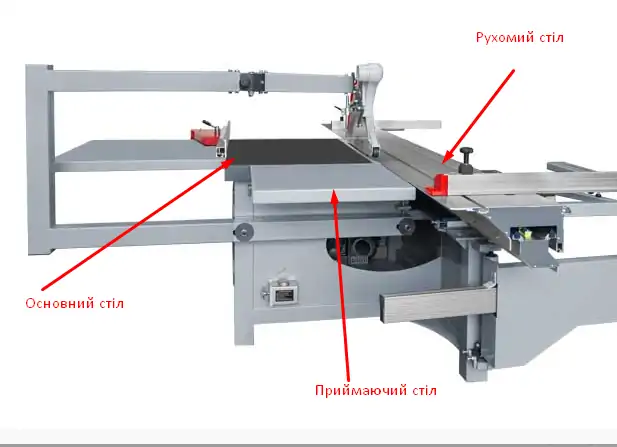

• Робочі столи (основний і приймаючий). Відповідають за точність базування заготовки.
• Паралельний упор. Використовується для задання ширини розкрою.
• Кутовий упор (поперечна лінійка). Застосовується для точного різання під кутом. Оснащується градусною шкалою і фіксується під потрібним кутом.

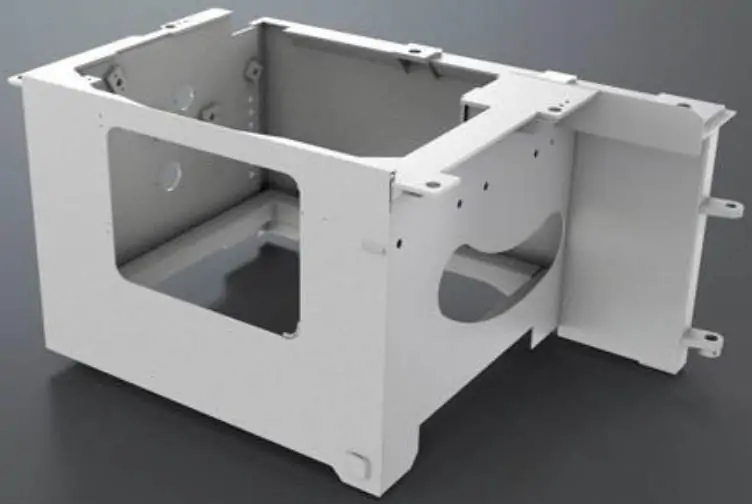

• Станина. Основа всієї конструкції. Для мінімізації вібрацій і точності розкрою повинна бути масивною і жорсткою.
• Система пиловидалення. Виходи для підключення аспірації.
• Системи безпеки. Захисні кожухи, кнопка аварійної зупинки.

Основні характеристики форматно-розкрійних верстатів

Технічні характеристики форматно-розкрійного верстата напряму впливають на його можливості, тому при виборі потрібно розібратися, що означає той чи інший параметр:

• Довжина ходу каретки. Визначає максимальну довжину розпилу за один прохід.
• Діаметр основного диска. Задає глибину різу і можливість роботи з товстими матеріалами.
• Потужність двигуна основної пили. Впливає на здатність верстата тримати стабільні оберти під навантаженням і працювати зі щільними матеріалами.
• Швидкість обертання основного диска. Професійні верстати мають кілька швидкостей обертання, що дає можливість ефективно працювати як з масивом дерева, так і з плитними матеріалами.
• Наявність і параметри підрізного вузла. Необхідно для запобігання сколам на ламінованих матеріалах. Важливо, щоб підрізний диск можна було регулювати вліво/вправо та вгору/вниз відносно основного диска. Швидкість обертання має бути високою (8000-9000 об/хв).
• Нахил пильного вузла. Дозволяє виконувати кутове різання. Більшість верстатів мають функцію нахилу пил (основної та підрізної) на 90-45°.
• Точність і якість напрямних. Впливають на плавність ходу, точність різання і довговічність верстата.
• Маса і жорсткість конструкції. Впливають на рівень вібрацій і стабільність різання.

Для правильного вибору форматно-розкрійного верстата важливо оцінювати всі його характеристики в комплексі.

Види форматно-розкрійних верстатів

Форматно розкрійні верстати класифікують за двома основними критеріями. За конструкцією вони бувають:

• Горизонтальні. Найбільш поширені. Лист матеріалу кладеться горизонтально на рухому каретку і подається на пильний вузол. Дають високу якість розкрою і максимальну функціональність.
• Вертикальні. Матеріал встановлюється вертикально, а пильний вузол рухається вздовж і поперек листа. Займають менше місця, але мають нижчу продуктивність і дають менше можливостей.

За сферою використання виділяють такі типи форматно-розкрійних верстатів:

• Побутові (хобійні). Мають компактний розмір, короткий хід каретки (зазвичай до 1600-2000 мм), меншу потужність двигуна і спрощену конструкцію.
• Напівпрофесійні. Хід каретки 2000-2800 мм, середня потужність і вища якість напрямних. Часто мають підрізний вузол.
• Професійні. Мають хід каретки 2800-3200 мм, високу потужність, точні напрямні і масивну станину. Обов’язково оснащуються підрізним вузлом.
• Автоматизовані (з ЧПК). Мають програмне керування, автоматичну подачу матеріалу і високу швидкість розкрою.

Як вибрати форматно розкрійні верстати

Щоб форматно-розкрійний верстат був вдалою покупкою, потрібно підібрати його під конкретні задачі виробництва: формат матеріалу, обсяг роботи, необхідна точність тощо. Коли основні завдання окреслено, розгляньте такі характеристики верстата:

1. Хід каретки. Головний параметр, який неможливо змінити після покупки. Визначає максимальний формат листа, який можна розкроїти на верстаті. Для роботи зі стандартними листами необхідний показник 2800-3200 мм.

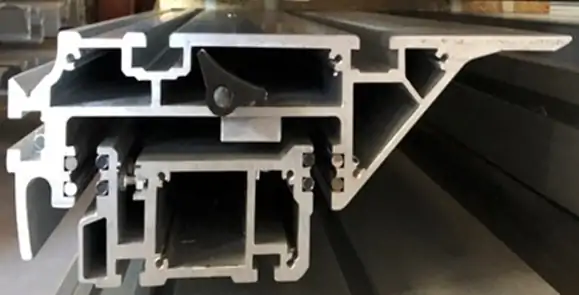

2. Тип каретки. Бюджетний варіант – роликова каретка, але вона менш довговічна. Каретка кулькового типу дорожча, але краще витримує навантаження.
3. Наявність підрізного вузла. Для роботи з ламінованими матеріалами та меблевого виробництва це обов’язкова умова.
4. Потужність двигуна основної пили. Підбір потужності здійснюється залежно від матеріалу, з яким ви будете працювати. Для розпилу плит МДФ достатньо буде 4-4,5 кВт, а для роботи з масивом дерева потрібно не менше 5,5 кВт.
5. Регулювання швидкості обертання основного диска. Дозволяє ефективно працювати з різними матеріалами.
6. Висота пропилу. Визначає максимальну товщину заготовки.
7. Максимальна ширина пропилу з паралельним упором. Показує, якої ширини деталі можна розкроїти на верстаті.
8. Нахил пильного вузла. Дає можливість різання під кутом.

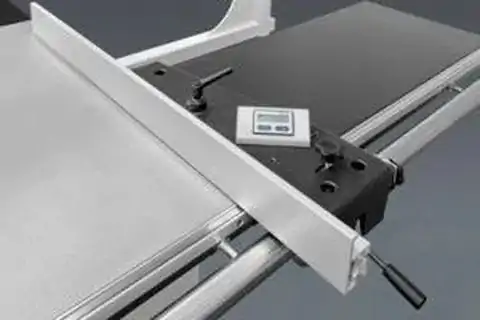

9. Система позиціонування (механічна шкала, мікроподача, електронна індикація). Впливає на точність і повторюваність розмірів деталей.
10. Жорсткість конструкції. Важлива для точності і стабільності різання.
11. Можливість підключення аспірації. Забезпечує чисте і безпечне робоче місце та кращу якість розкрою.

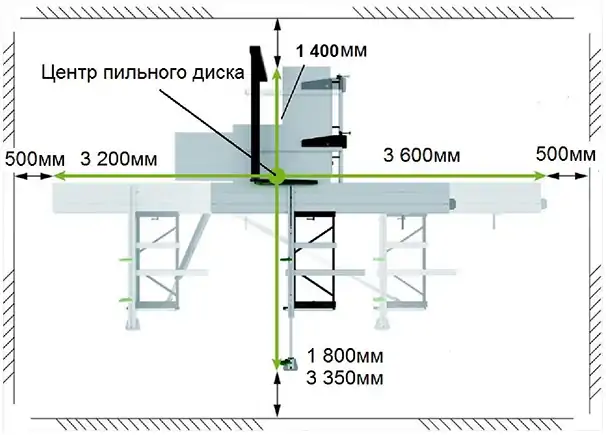

12. Габарити верстата. Важливі для розміщення обладнання в цеху і зручної роботи з ним.
