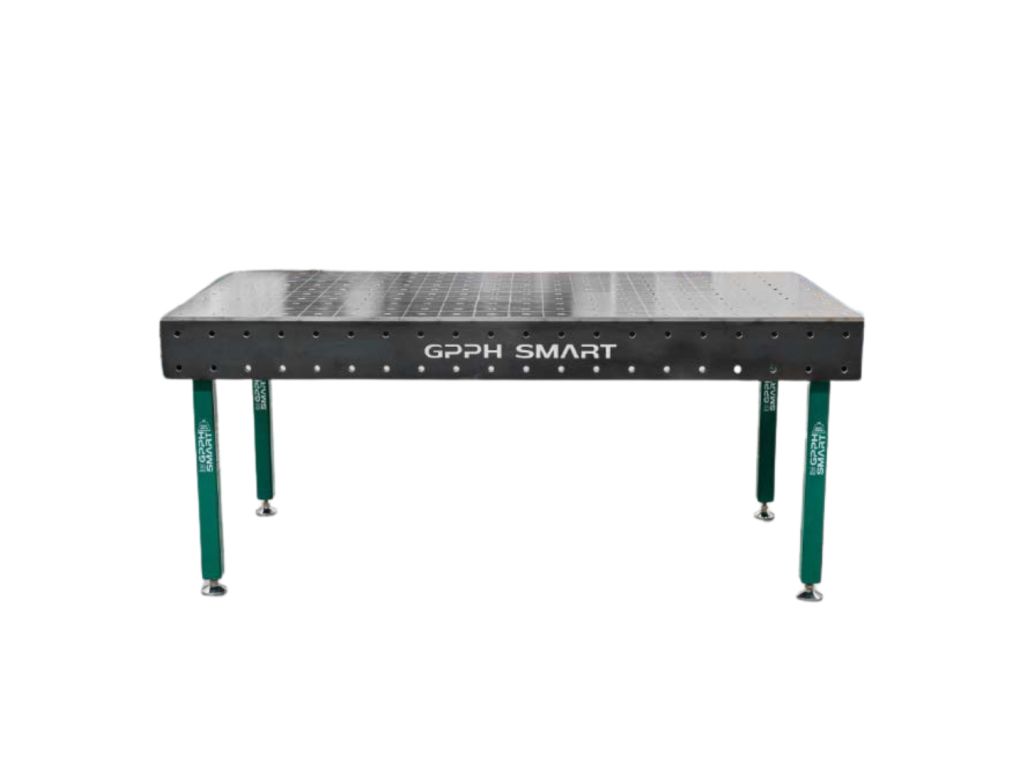

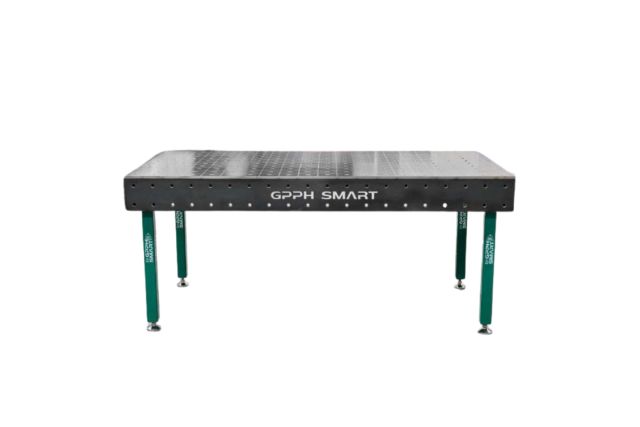

Зварювальний стіл GPPH SMART 12 мм – 2400х1200 мм

Зварювальний стіл GPPH SMART 12 мм – 2400х1200 мм - це професійне рішення для зварювальних і складальних робіт, яке забезпечує точне позиціонування і надійну фіксацію металоконструкцій при обробці. Стільниця товщиною 12 мм виготовлена з вуглецевої сталі S355J2+N і має густу сітку ребер жорсткості на внутрішній поверхні, що забезпечує ідеальну площинність (допуск ±0,5 мм), стійкість до термічних поводжень і відсутність прогину під навантаженням. Розмір стільниці 2400х1200 мм і вантажопідйомність 1200 кг дозволяють працювати з великими і важкими деталями та фіксувати кілька елементів одночасно.

По всій поверхні стільниці розташовані отвори з кроком 100х100 мм (Ø16 мм або Ø28 мм на вибір). Це дає змогу швидко фіксувати оснастку та створювати повторювані конфігурації для серійного виготовлення деталей. Перфорація бічних стінок робить цей модульний стіл для зварювання 3D-системою, дозволяючи фіксувати деталь у трьох площинах і зручно збирати коробчасті та просторові конструкції.

Переваги зварювального столу GPPH SMART 12 мм – 2400х1200 мм

• Розмір стільниці - 2400х1200 мм
• Товщина стільниці - 12 мм
• Матеріал стільниці - вуглецева сталь S355J2+N
• Ребра жорсткості на внутрішній поверхні стільниці
• Допуск площинності - ±0,5 мм
• Вантажопідйомність - 1200 кг
• Система отворів на стільниці і бічних стінках (Ø16 мм або Ø28 мм)
• Сітка 100х100 мм
• Допуск отворів - ±0,5 мм
• Фаскування і фрезерування отворів
• Ніжки з профілю 60х60х4 мм зі стійкими опорами.

Конструктивні особливості зварювального столу GPPH SMART 12 мм – 2400x1200 мм

	МІЦНА, ІДЕАЛЬНО РІВНА СТІЛЬНИЦЯ Виготовлена з вуглецевої сталі S355J2+N Товщина - 12 мм Допуск площинності - ±0,5 мм
	РЕБРА ЖОРСТКОСТІ Товщина ребер — приблизно 5–6 мм. Розташовані під стільницею і запобігають її прогину та викривленню
	ФРЕЗЕРОВАНІ, ФАСКОВАНІ ОТВОРИ Діаметр 16 мм або 28 мм - на вибір Допуск - ±0,5 мм Діагональна сітка 100х100 мм
	ДВА РЯДИ ОТВОРІВ У БІЧНИХ ПАНЕЛЯХ Можливість працювати у вертикальній площині без потреби в додаткових стендах
	НІЖКИ З ПРОФІЛЮ 60х60х4 мм

Часті запитання

Для кращого розуміння конструкції професійних зварювальних столів перегляньте відповіді на поширені запитання.

Чому отвори на зварювальних столах завжди розташовані з фіксованим кроком?

Це дозволяє швидко базувати деталі без рулетки та кутника, забезпечує повторюваність серійних виробів і мінімізує помилки при складанні.

Що таке допуск площинності зварювального столу і яке він має значення?

Допуск площинності зварювального столу — це максимально допустиме відхилення поверхні стільниці від ідеально рівної площини. Цей показник показує ,наскільки зварювальний стіл геометрично точний. Професійні столи повинні мати допуск площинності не більше ±0,5 мм.

Чому перфорований зварювальний стіл кращий за звичайний суцільний?

Суцільна плита не дає можливості точного базування. Перфорація забезпечує швидке встановлення оснастки, повторюваність виробів та економію робочого часу.

Чому важлива точність діаметра отворів зварювального столу?

Точний діаметр отворів забезпечує мінімальний люфт оснастки, точність фіксації, повторюваність позиціонування і відсутність “гуляння” деталей.

Які особливості модульних зварювальних столів?

Модульні зварювальні столи мають перфорацію з координатною сіткою, у тому числі на бічних стінках, точну площинність і можливість кріплення додаткових елементів. Це дає можливість змінювати конфігурацію робочої зони, встановлювати змінну оснастку, розширювати систему і перебудовувати стіл під різні задачі.
