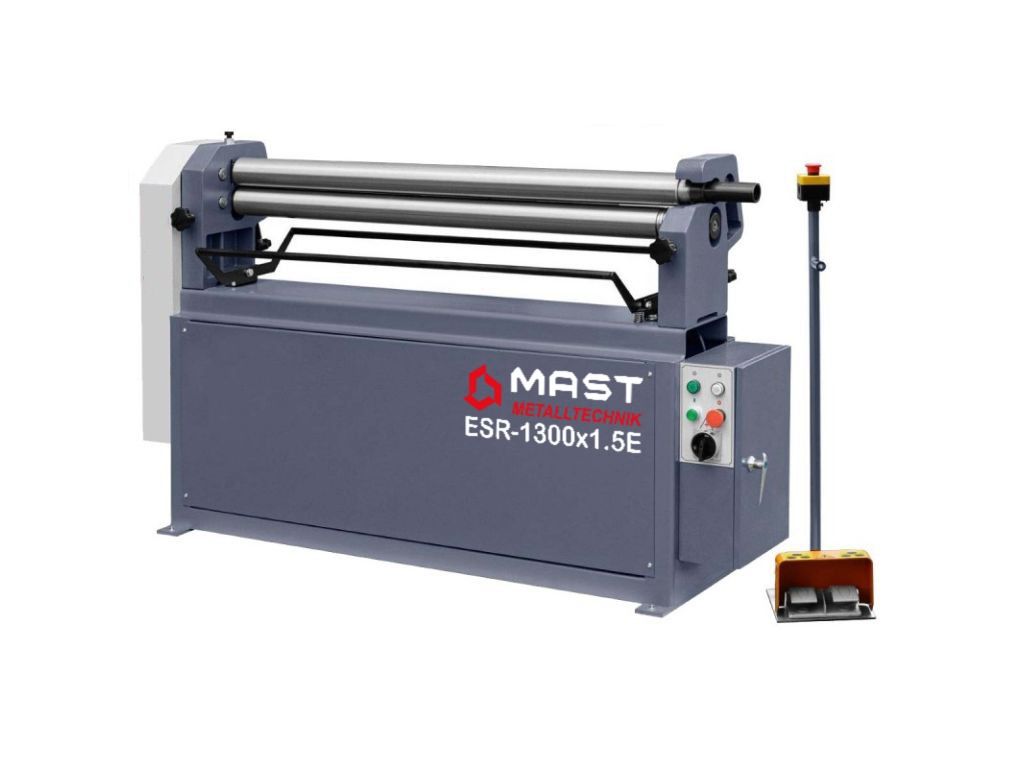

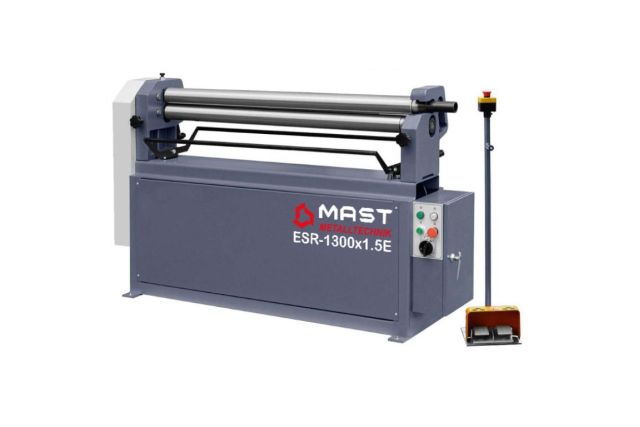

Вальцювальний верстат MAST Metalltechnik ESR-1300x1.5E

Вальцювальний верстат MAST Metalltechnik ESR-1300x1.5E - це електромеханічне тривалкове обладнання для гнуття листового металу в циліндричні, дугоподібні і частково конічні форми. Розрахований на листи товщиною до 1,5 мм і шириною до 1300 мм. Оснащений електродвигуном потужністю 0,75 мм з редукторною передачею, який забезпечує стабільний крутний момент і сталу швидкість обертання. Реверс двигуна дозволяє змінювати напрямок обертання валків, що важливо для вирівнювання листа і виведення заготовки.

Валки мають діаметр 75 мм та асиметричну конструкцію, яка полегшує подачу листа і забезпечує краще захоплення країв. Для точного налаштування радіуса задній вал регулюється ручним маховиком. Верхній валок має поворотно-відкидний механізм та ексцентриковий затиск для швидкої фіксації заготовки. Для зручності керування ці електричні вальці 1,5 мм оснащені панеллю з кнопками на передній частині та ножними педалями.

Особливості вальцювального верстата MAST Metalltechnik ESR-1300x1.5E

• Електромеханічний привід
• Потужність двигуна - 0,75 кВт
• Реверс двигуна
• Максимальна товщина листа - 1,5 мм
• Робоча ширина - 1300 мм
• 3 валки діаметром 75 мм
• Матеріал валків - загартована сталь
• Асиметрична конструкція валків
• Ручне регулювання заднього вала за допомогою маховика
• Поворотно-відкидний механізм верхнього вала
• Ексцентриковий затиск заготовки
• Панель керування на передній частині верстата
• Виносна стійка з ножними педалями і кнопкою аварійної зупинки
• Жорстка чавунна станина
• Габаритні розміри (ДхШхВ) - 1710x500x1100 мм
• Вага 430 кг.

Часті запитання

Для кращого ознайомлення з вальцювальними верстатами перегляньте відповіді на запитання.

Чи впливає діаметр валків на якість згину вальцювального верстата?

Так, валки великого діаметра створюють більш плавний, рівномірний вигин із меншою ймовірністю виникнення заломів або небажаних деформацій на поверхні листа, особливо при роботі з тонкими матеріалами. Валки малого діаметра можуть викликати локалізовану деформацію або мікротріщини на внутрішній поверхні згину, якщо радіус занадто малий для товщини металу.

Від чого залежить максимальна товщина листа, яку може зігнути вальцювальний верстат?

Максимальна товщина листа залежить від 3 параметрів верстата: діаметр валків, відстань між валками та потужність приводу.

Чому вальцювальні верстати з електроприводом вважаються точнішими за ручні?

Тому що ручний привід менш стабільний, так як швидкість може змінюватися залежно від зусилля оператора. Електропривід забезпечує рівномірний рух валків і плавний радіус без ривків. Для тонкого металу це критично.

Чому жорсткість станини вальцювального верстата є критично важливою?

Вальцювання - це тривалий процес пластичної деформації. Жорстка станина необхідна для протидії постійному згинальному моменту по всій довжині валків протягом усього циклу, щоб запобігти прогину валків і забезпечити рівномірний радіус по всій ширині листа.

Які переваги для вальцювального верстата дає реверс двигуна?

Реверс дає можливість повернути заготовку назад, скоригувати радіус, підвести край листа під іншим натиском, а також полегшує виведення заготовки.
