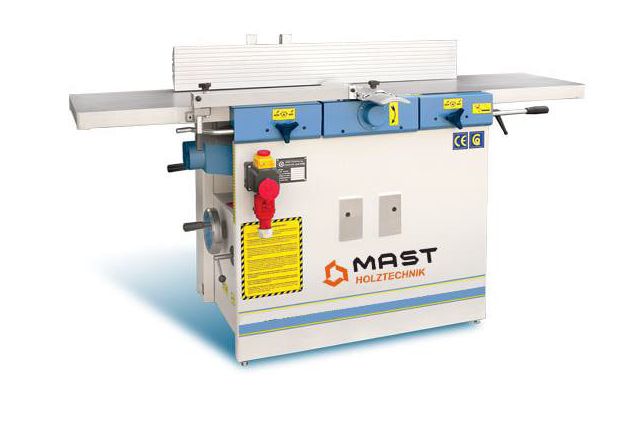

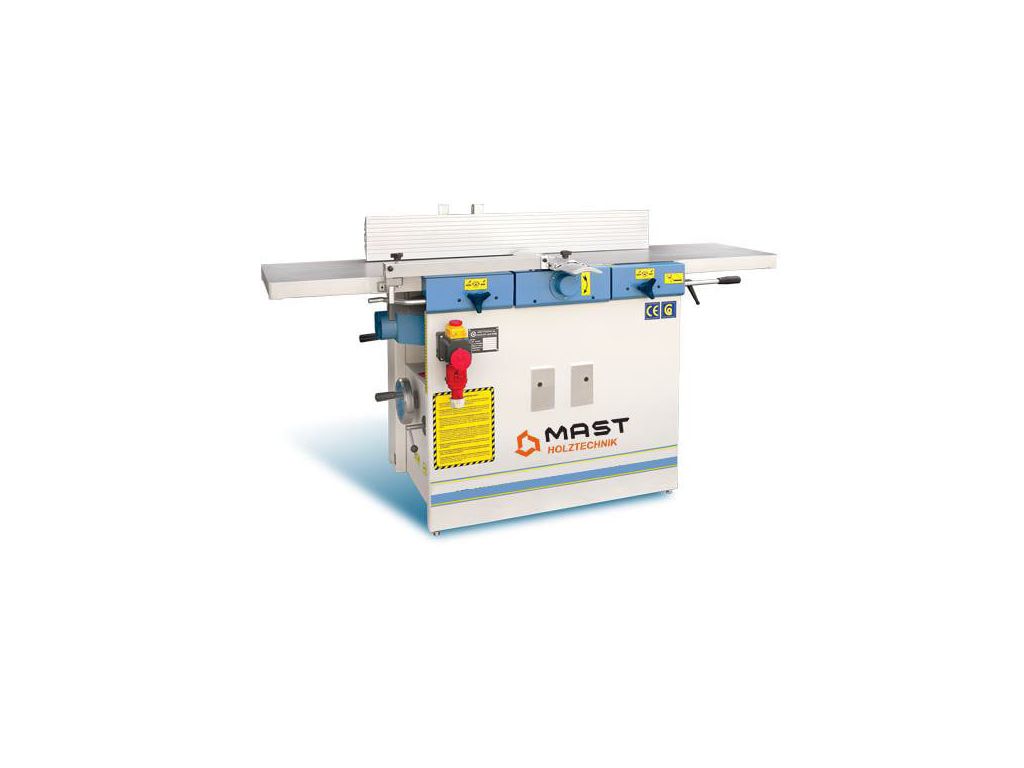

Фугувально-рейсмусовий верстат MAST Holztechnik FS 41N

Фугувально-рейсмусовий верстат MAST FS 41N - це професійне комбіноване обладнання для деревообробки, яке забезпечує якісне і точне вирівнювання заготовок та їх калібрування по товщині. Ширина обробки становить 410 мм, товщина заготовки - 4-225 мм. Трифазний двигун потужністю 3 кВт забезпечує стабільну роботу навіть при максимальному зніманні матеріалу, а 4-ножовий вал ∅100 мм - чисту і гладку поверхню. Максимальна глибина зняття за прохід - 5 мм на фуганку і 4 мм на рейсмусі.

Столи виготовлені з литого чавуну зі шліфованою поверхнею, що гарантує відмінну площинність, надійну підтримку і легке ковзання заготовок. Перехід від фуганка до рейсмуса здійснюється шляхом вертикального підйому столів з фіксацією. Рифлений суцільний вал із косою насічкою забезпечує плавність і рівномірність подачі заготовки. Цей комбінований верстат для деревини 410 мм підходить для широкого спектра завдань у столярному та меблевому виробництвах, забезпечує високу якість обробки та економить робочу площу, тому буде чудовим рішенням для невеликих і середніх майстерень.

Технічні характеристики фугувально-рейсмусового верстата MAST FS 41N

Переваги фугувально-рейсмусового верстата MAST FS 41N

• Ширина обробки - 410 мм
• Товщина заготовок - 4-225 мм
• Трифазний двигун потужністю 3 кВт
• 4-ножовий стругальний вал ∅100 мм
• Швидкість обертання вала - 4500 об/хв
• Захисний кожух ножового вала
• Глибина зняття за прохід - 5 мм фуганок, 4 мм рейсмус
• Литі чавунні столи зі шліфованою поверхнею
• Зміна режимів вертикальним підняттям столів з фіксацією
• Розмір фугувальних столів - 410х1800 мм
• Розмір рейсмусового столу - 406х700 мм
• Центральна направляюча та регульовані ролики рейсмусового столу
• Рифлений суцільний вал подачі з косою насічкою
• Швидкість подачі - 8 м/хв
• Алюмінієвий фугувальний упор з кутом нахилу 90-45°
• Ексгаустерний отвір Ø 120 мм для видалення стружки
• Жорстка, вібростійка конструкція вагою 450 кг.

Доступні опції фугувально-рейсмусового верстата MAST FS 41N

• Свердлильно-пазувальний пристрій з універсальним патроном WESTCOTT
• Головний двигун потужністю 4 кВт
• Окремий двигун подачі потужністю 0,8 кВт/1,1 кВт
• 2-швидкісна подача (6 і 12 м/хв)
• Професійна напрямна лінійка.

Конструктивні особливості фугувально-рейсмусового верстата MAST FS 41N

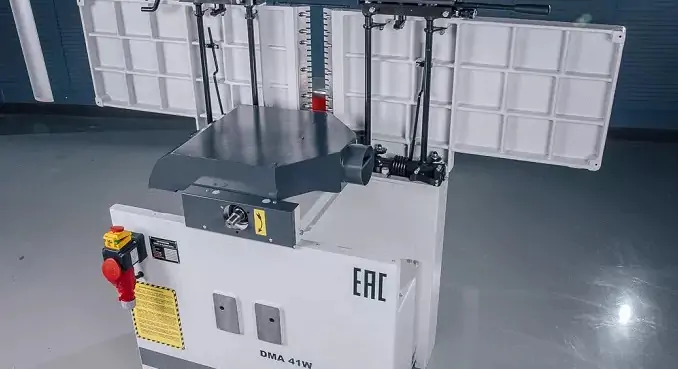

	ВЕРТИКАЛЬНИЙ ПІДЙОМ СТОЛІВ Зручне та швидке підняття столів трансформує верстат з фугувального в рейсмусовий. Вертикальний підйом 2-х столів гарантує точність розмірів при багаторазовому переналагодженні верстата.

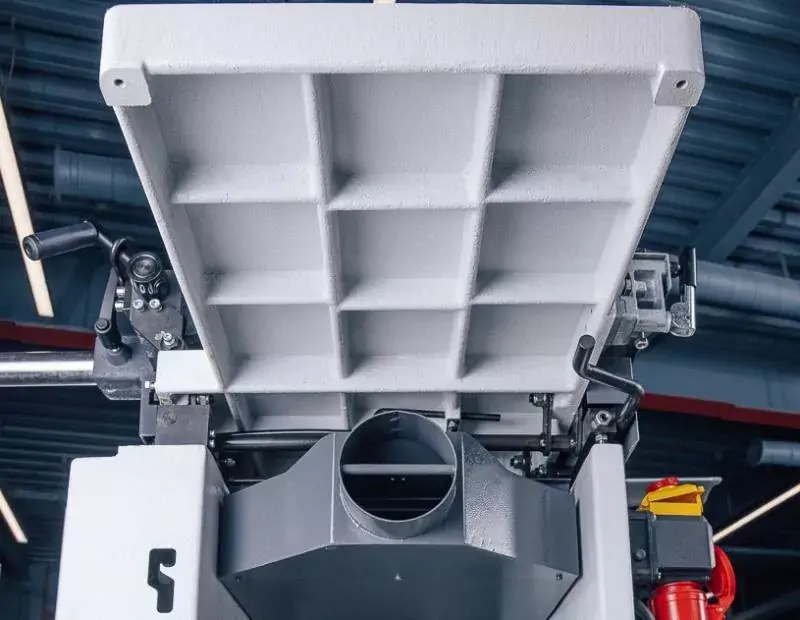

	ЛИТІ ЧАВУННІ СТОЛИ Литі шліфовані чавунні столи довжиною 1800 мм з ребрами жорсткості відмінно гасять вібрацію і є надійною базою для заготовки. Видалення стружки через круглий аспіраційний вихід Ø 120 мм.
	РЕГУЛЮВАННЯ СТОЛУ Зручне та швидке виставлення на потрібну глибину стругання за допомогою важеля за шкалою.
	РЕЙСМУСОВИЙ ВУЗОЛ Виставляє на товщину обробки за допомогою маховика по лінійці. Фіксація столу за допомогою важеля. Ролики в столі (мод. FS 41N) забезпечують легке ковзання заготовки та мають регулювання за висотою вильоту. Чавунний рейсмусовий стіл із ребрами жорсткості переміщується за допомогою потужної центральної опори. Для додаткової жорсткості столу встановлено сталеву опору.

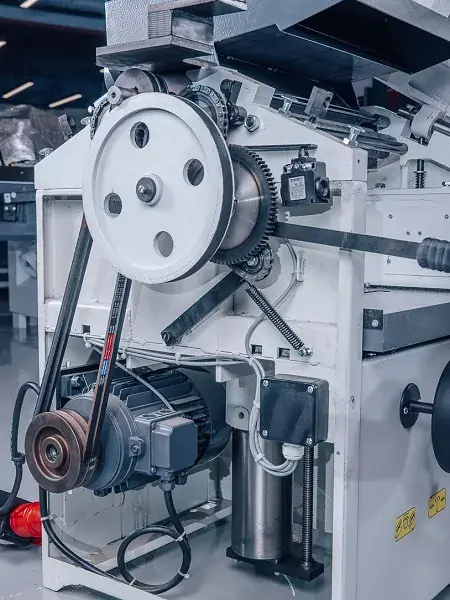

	ПРИВІД ПОДАЧІ РЕЙСМУСОВОГО ВУЗЛА Здійснюється за допомогою зубчастої та ланцюгової передачі. При роботі на фугувальному вузлі привід вальців відключається за допомогою важеля.

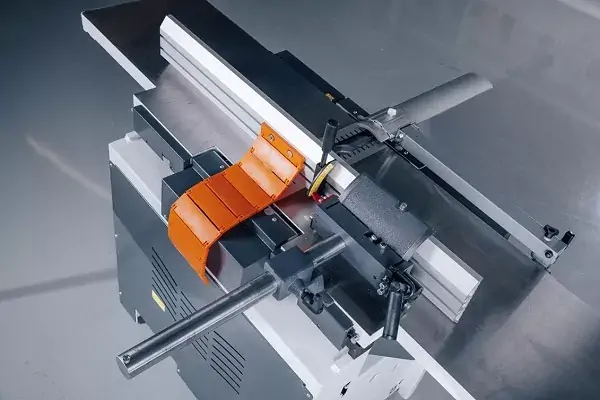

	ПРОФЕСІЙНА НАПРЯМНА ЛІНІЙКА (ОПЦІЯ!!!) На відміну від стандартної лінійки, легко переміщується потужною циліндричною напрямною. Лінійка не пошкоджує стіл за рахунок зручного та легкого переміщення на коліщатках. Зручний нахил до 45° з виставленням за кутовою шкалою дозволяє знімати фаску під потрібним кутом. Гнучкий захист закриває ножовий вал за лінійкою, що робить роботу на верстаті ще безпечнішою
	ВІДКИДНИЙ ЗАХИСТ НОЖОВОГО ВАЛА Надійно закриває вал і жорстко фіксується, що забезпечує безпеку роботи оператора.

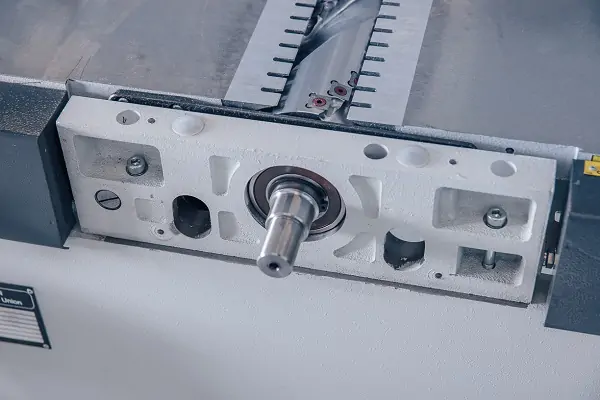

	КРІПЛЕННЯ НОЖОВОГО ВАЛА Знаходиться в литому чавунному корпусі, в якому всі отвори посадки автоматично обробляються на фрезерному центрі з ЧПУ за один установ. Цим забезпечується відсутність найменших вібрацій і досягаються чудові результати фугування.
	СВЕРДЛИЛЬНО-ПАЗУВАЛЬНИЙ ПРИСТРІЙ (ОПЦІЯ!!!) Опційно верстат можна оснастити свердлильно-пазувальним пристроєм з універсальним патроном WESTCOTT і використовувати як 3-х операційний. База для встановлення свердлильно-пазувального пристрою підготовлена на верстаті, тому дооснащення можливе у будь-який час.

Часті запитання

Відповіді на запитання допоможуть краще розібратися в особливостях професійних фугувально-рейсмусових верстатів.

Чим професійні фугувально-рейсмусові верстати відрізняються від побутових?

Професійні моделі мають більшу ширину обробки, чавунні робочі столи, масивну раму та потужні двигуни (від 3 кВт), що забезпечує стабільну роботу без вібрацій навіть при обробці твердої деревини. Побутові ж верстати часто легші, мають алюмінієві столи і не витримують тривалої безперервної роботи.

Навіщо у фугувально-рейсмусовому верстаті потрібний поворотний упор?

Поворотний упор дозволяє точно виставити кут стругання — зазвичай від 90° до 45°. Це дає можливість обробляти заготовки під заданим кутом, наприклад, для кутових з’єднань, рамок чи декоративних елементів.

Чому важлива центральна колона підйому рейсмусового столу у комбінованому верстаті?

Центральна колона гарантує, що стіл піднімається абсолютно паралельно ножовому валу. Це виключає перекоси та забезпечує точну товщину обробки по всій ширині деталі.

Як влаштований механізм подачі у професійних фугувально-рейсмусових верстатах?

Професійні верстати мають рифлений сталевий подаючий вал і гумовий приймальний вал, що забезпечує точне захоплення та рівномірне протягування заготовки.

Для чого у рейсмусовому столі встановлюють опорні ролики?

Ролики зменшують тертя між заготовкою та столом, що особливо корисно при роботі з довгими або вологими заготовками. Це запобігає застряганню деталі й зменшує навантаження на механізм подачі.
