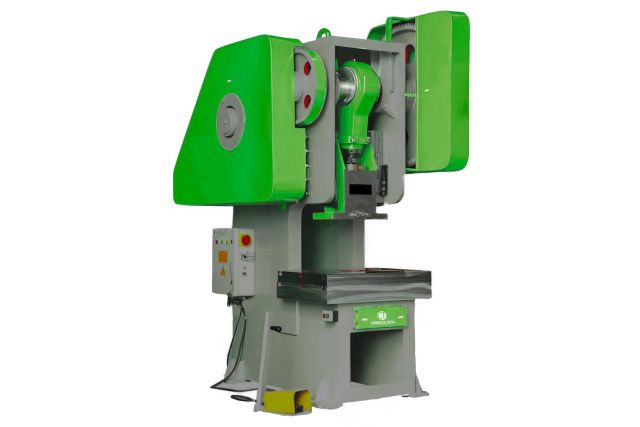

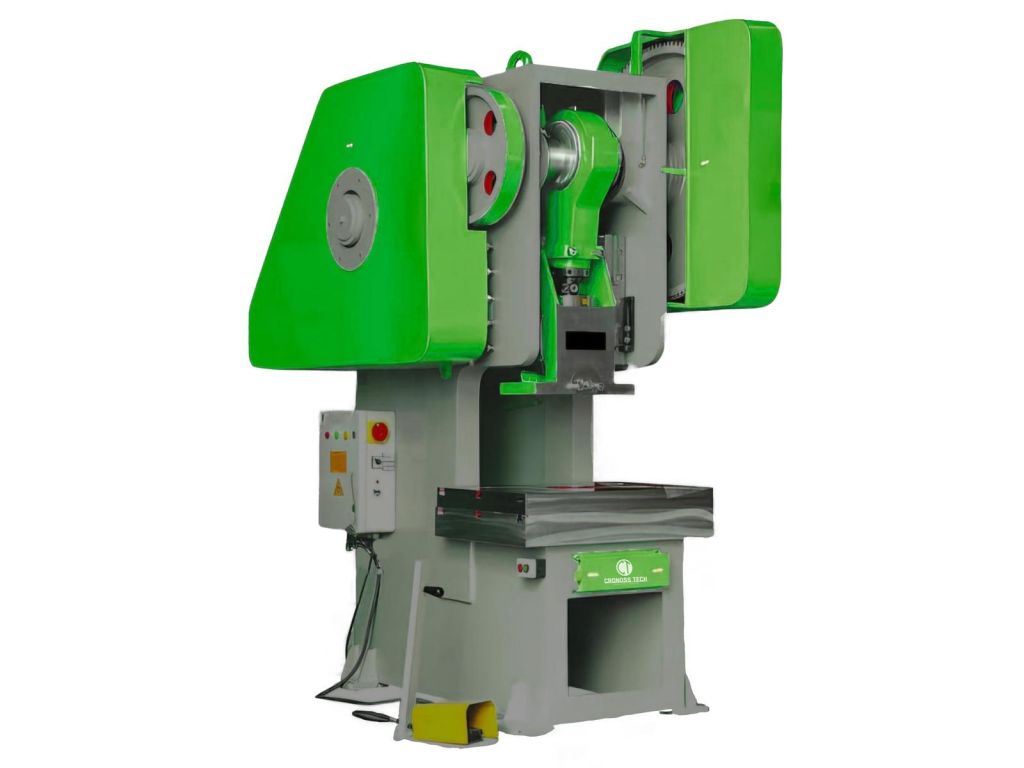

Гідравлічний ексцентриковий С-подібний прес CECP 100

Гідравлічний ексцентриковий С-подібний прес CECP 100 - це високоефективне обладнання для згинання, штампування і пробивання листового металу із зусиллям 100 тонн. Регульований на 20-140 мм хід штока дозволяє регулювати глибину обробки, а діапазон повзуна 0-70 мм - адаптувати обладнання під різну висоту інструменту. Трифазний двигун потужністю 7,5 кВт забезпечує рух повзуна зі швидкістю 50 ударів/хв, що робить прес ефективним рішенням для серійного виробництва.

Пневматичні зчеплення і гальмо забезпечують миттєвий запуск і зупинку, що гарантує точне позиціювання повзуна для наступного удару. Керування робочим циклом здійснюється за допомогою PLC-контролера. Зварна сталева конструкція стійка до деформацій та вібрацій, а автоматична централізована система змащення зменшує знос механізмів. Для безпечності роботи цей C-подібний прес 100 тонн оснащений двокотушковим запобіжним клапаном і захисною інфрачервоною завісою.

Особливості гідравлічного ексцентрикового С-подібного преса CECP 100

• Універсальність для різних операцій
• Трифазне живлення
• Потужність двигуна - 7,5 кВт
• Зусилля - 100 тонн
• Регулювання ходу штока у діапазоні 20-140 мм
• Діапазон повзуна - 0-70 мм
• Розміщені з 4 сторін напрямні повзуна
• Продуктивність - 50 ударів/хв
• PLC-контролер
• Пневматичні зчеплення і гальмо
• Пневматична ножна педаль
• Автоматична централізована система змащування
• Двокотушковий запобіжний клапан
• Фотосенсорна світлова завіса
• Колінчастий вал і приводні вали зі сталі 4140
• Шатун та опори зі сферичного чавуну
• Зварний корпус з конструкційної сталі
• Габаритні розміри - 2300х1600х2600 мм
• Вага - 6 тонн
• Допуски по паралельності та перпендикулярності відповідають стандартам ISO та DIN.

Часті запитання

Детальніше про гідравлічні ексцентрикові преси для листового металу - у відповідях на часті запитання.

Які особливості мають гідравлічні ексцентрикові преси для листового металу?

Гідравлічні ексцентрикові преси поєднують принципи механічного (ексцентрикового) преса із силою та контролем гідравлічного приводу. Ексцентриковий механізм забезпечує високу швидкість ходу, а гідравліка - потужне і контрольоване зусилля.

Які існують типи гідравлічних ексцентрикових пресів?

За конструкцією рами гідравлічні ексцентрикові преси поділяються на:

• С-подібні - універсальні, забезпечують вільний доступ до робочої зони з трьох сторін
• Н-подібні - мають вищу жорсткість і стійкість до навантажень.

Як працює гідравлічний ексцентриковий прес?

Принцип роботи такий:

1. Гідравліка подає тиск на циліндр або приводний механізм.
2. Циліндр переміщує повзун (верхній стіл) вертикально.
3. Верхній стіл вдаряє по інструменту (пуансону), який формує або пробиває лист металу на нижньому столі (матриця).
4. Сила і швидкість удару регулюються через гідравлічний клапан або PLC.
5. Після удару повзун повертається у вихідне положення.

Чим гідравлічний ексцентриковий прес відрізняється від механічного?

Гідравлічний ексцентриковий прес дозволяє регулювати силу і швидкість удару, тоді як механічний має фіксовану силу, визначену кривошипом.

Як вибрати гідравлічний ексцентриковий прес?

Вибір гідравлічного ексцентрикового преса базується на таких критеріях:

• Сила удару/тоннаж - залежить від товщини і матеріалу листа
• Діапазон ходу повзуна - визначає тип можливих операцій
• Розміри столів і відстань між ними - визначають розмір деталі і матриць
• Система керування - наявність PLC і можливість регулювання параметрів
• Безпека - світлові завіси, подвійні педалі, гідравлічні клапани
• Надійність і матеріали конструкції - жорстка рама, високоякісні металеві компоненти.
