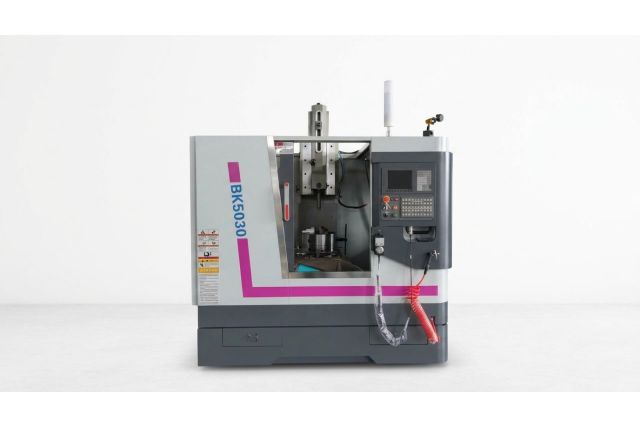

Долбежный станок с ЧПУ по металлу MAST Metalltechnik BK5030
MAST Metalltechnik BK5030 — профессиональный долбежный станок по металлу с числовым программным управлением, предназначенный для точной механической обработки металлических заготовок и деталей. Оборудование используется для формирования пазов, канавок, уступов, внутренних профилей и других конструктивных элементов, требующих контролируемого возвратно-поступательного движения режущего инструмента.
Станок оснащен системой управления Siemens, которая обеспечивает управление рабочими перемещениями и позволяет использовать оборудование для выполнения повторяющихся технологических операций. Жесткая конструкция, рабочий стол 550 × 450 мм и точные механизмы перемещения делают MAST BK5030 подходящим решением для предприятий машиностроения, металлообработки, ремонтного и серийного производства.
Назначение долбежного станка MAST BK5030
Долбежный станок применяется для обработки металлических деталей в тех случаях, когда необходимо получить пазы, канавки, уступы и другие элементы сложной формы. Рабочий инструмент совершает возвратно-поступательные движения, благодаря чему выполняется последовательное снятие материала с заготовки.
MAST Metalltechnik BK5030 с ЧПУ может использоваться на производственных предприятиях, в металлообрабатывающих цехах, ремонтных мастерских и других профессиональных сферах. Программное управление позволяет оптимизировать технологический процесс и обеспечивает повторяемость заданных перемещений при обработке серии деталей.
Конструкция и рабочие возможности
Конструкция MAST BK5030 предусматривает вертикальное перемещение рамы на 300 мм. Ход ножа составляет 75 мм, а рабочая скорость может регулироваться в диапазоне от 30 до 120 ходов в минуту. Возможность изменения скорости позволяет подобрать подходящий режим для конкретной операции обработки.
Долбежная головка может поворачиваться на 45°. Такая конструктивная особенность расширяет область применения станка и позволяет выполнять обработку деталей с различной геометрией. Расстояние от ножа до колонны составляет 485 мм, а расстояние между столом и головкой — 540 мм с возможностью увеличения до 690 мм.
Рабочий стол и перемещение по координатам
Для размещения и позиционирования заготовок станок оборудован рабочим столом размером 550 × 450 мм. Перемещение стола по координатам X и Y составляет 260 и 300 мм соответственно.
Для ускорения вспомогательных перемещений предусмотрена скорость быстрого хода до 5 м/мин по осям X и Y. Приводы обеих осей имеют крутящий момент 6 Н·м. Для обеспечения точности перемещения используется шарико-винтовая передача FFZD3205-3/P4.
Числовое программное управление Siemens
Система ЧПУ Siemens является важной частью оборудования и предназначена для управления рабочими перемещениями станка. Использование программного управления позволяет автоматизировать выполнение заданной последовательности операций и уменьшить количество ручных действий оператора.
Данная особенность особенно полезна при обработке партий однотипных деталей, когда требуется сохранять одинаковую последовательность действий и стабильность технологического процесса.
Точность оборудования
Для MAST Metalltechnik BK5030 заявлены определенные показатели геометрической точности и точности механизмов. Согласно предоставленному листу точности основные параметры имеют следующие значения:
| Параметр | Значение |
|---|---|
| Продольное биение шпинделя | 0,02 мм |
| Поперечное биение шпинделя | 0,02 мм |
| Разница высот шпинделя и задней бабки | 0,04–0,05 мм |
| Параллельность пиноли задней бабки к движению каретки, горизонтальная плоскость | 0,02/300 мм |
| Параллельность пиноли задней бабки к движению каретки, вертикальная плоскость | 0,02/300 мм |
| Параллельность центральной линии шпинделя к движениям каретки, горизонтальная плоскость | 0,02/300 мм |
| Параллельность центральной линии шпинделя к движениям каретки, вертикальная плоскость | 0,02/300 мм |
| Перпендикулярность каретки к шпинделю | 0,03/300 мм |
| Параллельность ходовых винтов относительно станины | 0,10 мм по всей длине |
| Точность ходового винта | 0,02 мм |
Базовая комплектация
В стандартный комплект поставки долбежного станка MAST Metalltechnik BK5030 входят основные элементы, необходимые для работы оборудования:
- маховик для ручного перемещения;
- пистолет для обдува;
- система подачи СОЖ;
- рабочее освещение.
Система охлаждения используется для подачи охлаждающей жидкости в рабочую зону, а пистолет для обдува позволяет удалять стружку и очищать рабочую поверхность. Встроенное освещение облегчает контроль рабочей зоны во время выполнения операций.
Технические характеристики MAST Metalltechnik BK5030
| Характеристика | Значение |
|---|---|
| Модель | MAST Metalltechnik BK5030 |
| Тип оборудования | Долбежный станок по металлу с ЧПУ |
| Система управления | Siemens |
| Вертикальное перемещение рамы | 300 мм |
| Ход ножа | 75 мм |
| Рабочая скорость ножа | 30–120 ходов/мин |
| Угол поворота головки | 45° |
| Размер рабочего стола | 550 × 450 мм |
| Перемещение стола X/Y | 260/300 мм |
| Расстояние от ножа до колонны | 485 мм |
| Расстояние между столом и головкой | 540 (690) мм |
| Крутящий момент двигателя оси X | 6 Н·м |
| Крутящий момент двигателя оси Y | 6 Н·м |
| Быстрое перемещение по X | 5 м/мин |
| Быстрое перемещение по Y | 5 м/мин |
| ШВП | FFZD3205-3/P4 |
| Мощность двигателя | 3,7 кВт |
| Масса | 2700 кг |
| Габариты | 2100 × 2100 × 2000 мм |
Где применяется MAST BK5030
Долбежный станок с ЧПУ MAST Metalltechnik BK5030 предназначен для профессиональной металлообработки. Оборудование может применяться в машиностроении, ремонтных производствах, инструментальных цехах, на предприятиях по изготовлению металлических деталей и в других производственных сферах.
Станок подходит для выполнения операций, при которых необходимо сформировать внутренние и наружные пазы, канавки, уступы и другие элементы на металлических деталях. Благодаря ЧПУ оборудование может использоваться как для единичных задач, так и для обработки партий однотипных заготовок.
Преимущества долбежного станка с ЧПУ
- система числового управления Siemens;
- жесткая промышленная конструкция;
- рабочий стол 550 × 450 мм;
- перемещение стола по X/Y — 260/300 мм;
- скорость быстрого перемещения до 5 м/мин;
- регулируемая скорость ножа 30–120 ходов/мин;
- поворот долбежной головки на 45°;
- система подачи СОЖ;
- рабочее освещение;
- возможность установки дополнительного оснащения;
- мощность двигателя 3,7 кВт;
- масса оборудования 2700 кг.
Купить долбежный станок MAST Metalltechnik BK5030
MAST Metalltechnik BK5030 — профессиональный долбежный станок по металлу с ЧПУ для производственной и ремонтной металлообработки. Оборудование сочетает систему управления Siemens, точные механизмы перемещения, регулируемую скорость рабочего инструмента и массивную конструкцию.
Купить долбежный станок с ЧПУ MAST BK5030 можно для оснащения металлообрабатывающего цеха, производственного предприятия, ремонтного участка или машиностроительного производства. Возможность дополнительной комплектации позволяет подобрать оборудование под конкретные технологические задачи.
FAQ — часто задаваемые вопросы
Для чего используется MAST BK5030?
Станок предназначен для долбежной обработки металлических деталей, формирования пазов, канавок, уступов и других элементов сложной геометрии.
Какая система управления установлена?
MAST BK5030 оснащен системой числового программного управления Siemens.
Какой ход ножа у станка?
Ход ножа составляет 75 мм. Рабочая скорость регулируется в диапазоне от 30 до 120 ходов в минуту.
Какой размер рабочего стола?
Размер рабочего стола составляет 550 × 450 мм.
Можно ли дополнительно оснастить станок?
Да. Производителем предусмотрены различные дополнительные опции, включая цифровую индикацию на 2 или 3 оси, планшайбу 500 мм, 4-кулачковый патрон 500 мм, отверстие шпинделя 130 мм и съемную часть станины.
