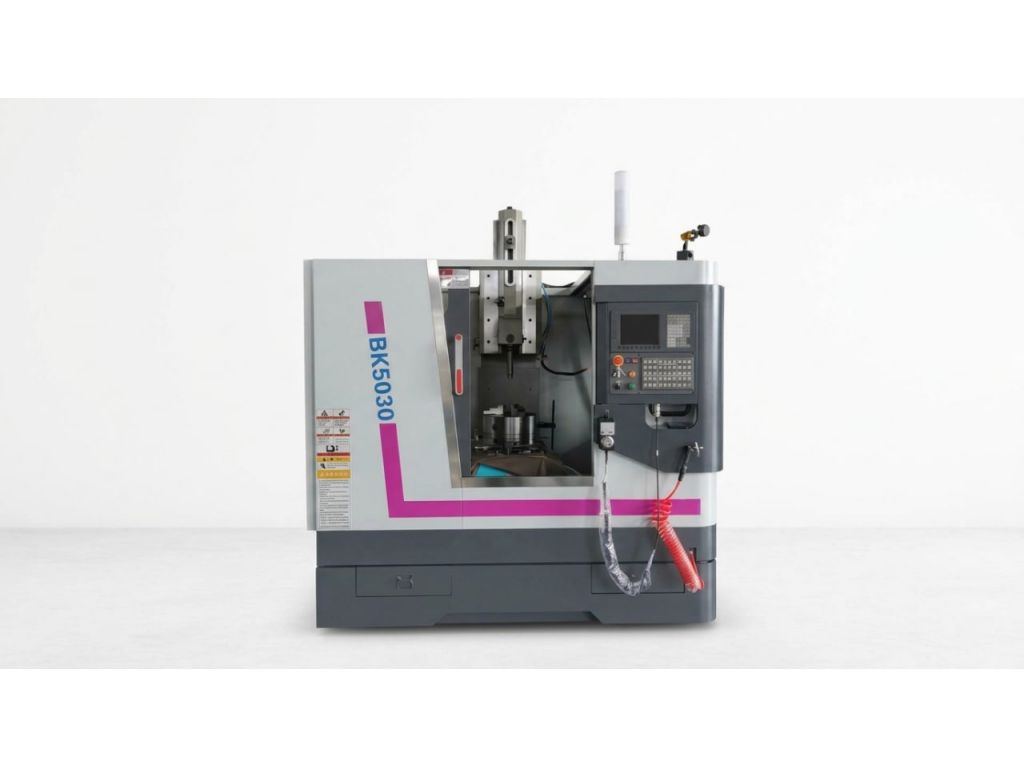

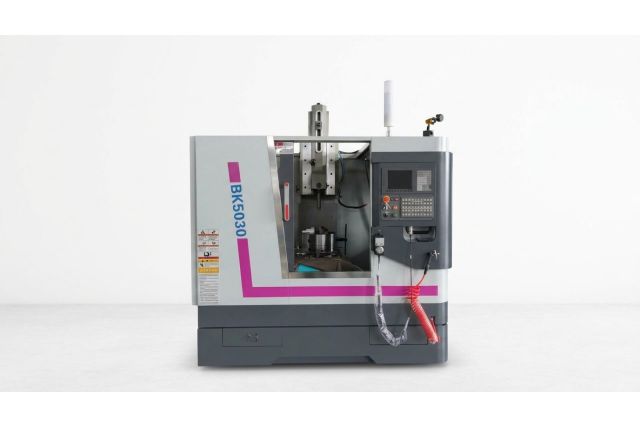

Довбальний верстат з ЧПК по металу MAST Metalltechnik BK5030
MAST Metalltechnik BK5030 — професійний довбальний верстат з числовим програмним керуванням, призначений для точної механічної обробки металевих заготовок і деталей. Обладнання розроблене для виконання довбальних операцій, під час яких необхідно сформувати пази, канавки, уступи, внутрішні профілі та інші елементи складної конфігурації.
Верстат оснащений системою керування Siemens, яка забезпечує контроль робочих переміщень та дозволяє використовувати обладнання для виконання повторюваних технологічних операцій. Завдяки жорсткій конструкції, робочому столу 550 × 450 мм та точним механізмам переміщення MAST BK5030 орієнтований на професійне застосування у машинобудуванні, металообробці, ремонтному та серійному виробництві.
Призначення довбального верстата MAST BK5030
Довбальний верстат по металу використовується у випадках, коли традиційної обробки заготовки недостатньо для отримання необхідної геометрії. Зворотно-поступальний рух ножа дозволяє виконувати обробку поверхонь і формувати різноманітні конструктивні елементи деталей.
MAST Metalltechnik BK5030 з ЧПК може застосовуватися на виробничих підприємствах, у металообробних цехах, ремонтних майстернях та інших сферах, де потрібна точна обробка металевих компонентів. Числове програмне керування допомагає оптимізувати робочий процес та забезпечити повторюваність заданих переміщень.
Особливості конструкції MAST Metalltechnik BK5030
Конструкція верстата передбачає вертикальне переміщення рами на 300 мм. Хід ножа становить 75 мм, а робоча швидкість регулюється в межах від 30 до 120 ходів за хвилину. Такий діапазон дозволяє підбирати режим роботи залежно від характеру операції.
Довбальна головка має можливість повороту на 45°. Це розширює технологічні можливості обладнання та дозволяє виконувати обробку під різними кутами. Відстань від ножа до колони становить 485 мм, а відстань між робочим столом і головою — 540 мм, з можливістю збільшення до 690 мм.
Робочий стіл і координатні переміщення
Робоча зона верстата сформована столом розміром 550 × 450 мм. Переміщення столу по осях X та Y становить відповідно 260 і 300 мм. Для скорочення допоміжного часу передбачене швидке переміщення по обох осях зі швидкістю до 5 м/хв.
Приводи осей X і Y мають крутний момент 6 Н·м. У системі переміщення використовується кулькогвинтова пара FFZD3205-3/P4, яка забезпечує точне переміщення робочих органів та позиціонування столу.
Система керування Siemens
Однією з важливих особливостей MAST BK5030 є система числового програмного керування Siemens. ЧПК призначене для керування робочими переміщеннями верстата та дозволяє використовувати обладнання для виконання запрограмованих операцій.
Застосування ЧПК особливо актуальне для виробництв, де необхідно регулярно обробляти серії однотипних деталей. Програмоване керування допомагає зменшити кількість ручних операцій та забезпечити стабільність технологічного процесу.
Точність обробки та переміщень
Верстат має визначені показники геометричної точності, що характеризують взаємне положення основних вузлів та точність переміщень. За наданим листом точності параметри обладнання включають:
| Параметр | Значення |
|---|---|
| Поздовжнє биття шпинделя | 0,02 мм |
| Поперечне биття шпинделя | 0,02 мм |
| Різниця висот шпинделя та задньої бабки | 0,04–0,05 мм |
| Паралельність пінолі задньої бабки до руху каретки, горизонтальна площина | 0,02/300 мм |
| Паралельність пінолі задньої бабки до руху каретки, вертикальна площина | 0,02/300 мм |
| Паралельність центральної лінії шпинделя до рухів каретки, горизонтальна площина | 0,02/300 мм |
| Паралельність центральної лінії шпинделя до рухів каретки, вертикальна площина | 0,02/300 мм |
| Перпендикулярність каретки до шпинделя | 0,03/300 мм |
| Паралельність ходових гвинтів відносно станини | 0,10 мм по всій довжині |
| Точність ходового гвинта | 0,02 мм |
Оснащення та комплектація
У базову комплектацію довбального верстата MAST Metalltechnik BK5030 входять необхідні елементи для повноцінної експлуатації обладнання:
- маховик для ручного переміщення;
- пістолет для обдуву;
- система подачі охолоджувальної рідини;
- робоче освітлення.
Система СОЖ використовується для охолодження робочої зони під час обробки, а пістолет для обдуву допомагає очищати робочу поверхню від стружки. Робоче освітлення забезпечує кращу видимість зони обробки.
Технічні характеристики
| Характеристика | Значення |
|---|---|
| Модель | MAST Metalltechnik BK5030 |
| Тип обладнання | Довбальний верстат по металу з ЧПК |
| Система керування | Siemens |
| Вертикальний рух рами | 300 мм |
| Хід ножа | 75 мм |
| Робоча швидкість ножа | 30–120 ходів/хв |
| Кут повороту голови | 45° |
| Розмір столу | 550 × 450 мм |
| Переміщення столу X/Y | 260/300 мм |
| Відстань від ножа до колони | 485 мм |
| Відстань між столом і головою | 540 (690) мм |
| Крутний момент двигуна осі X | 6 Н·м |
| Крутний момент двигуна осі Y | 6 Н·м |
| Швидке переміщення по X | 5 м/хв |
| Швидке переміщення по Y | 5 м/хв |
| ШГП | FFZD3205-3/P4 |
| Потужність двигуна | 3,7 кВт |
| Маса | 2700 кг |
| Габаритні розміри | 2100 × 2100 × 2000 мм |
Сфера застосування
MAST Metalltechnik BK5030 може використовуватися для професійної металообробки на підприємствах різного профілю. Верстат доцільно застосовувати у машинобудуванні, ремонтному виробництві, виробництві металевих деталей, інструментальному виробництві та інших сферах, де необхідне точне формування пазів, канавок та профільних поверхонь.
ЧПУ дозволяє використовувати верстат у виробничих процесах, де важливими є повторюваність результату, контроль переміщень та скорочення кількості ручних операцій. Можливість додаткового оснащення дозволяє адаптувати обладнання відповідно до особливостей конкретної виробничої дільниці.
Переваги MAST Metalltechnik BK5030 для виробництва
- числове програмне керування Siemens;
- точне координатне переміщення робочого столу;
- регульована швидкість ножа;
- поворотна довбальна головка;
- робочий стіл 550 × 450 мм;
- швидке переміщення по осях X та Y;
- система охолодження СОЖ;
- робоче освітлення;
- можливість встановлення додаткового оснащення;
- промислова конструкція та маса 2700 кг.
Купити довбальний верстат MAST Metalltechnik BK5030
Довбальний верстат по металу з ЧПК MAST Metalltechnik BK5030 — обладнання для професійної механічної обробки металевих деталей із програмованим керуванням. Поєднання системи Siemens, точних механізмів переміщення, регульованої швидкості ножа та міцної конструкції дозволяє використовувати верстат у виробничих і ремонтних процесах.
Купити MAST BK5030 можна для оснащення металообробного цеху, машинобудівного підприємства або виробничої дільниці. Верстат розрахований на професійне використання та може комплектуватися додатковими опціями залежно від технологічних потреб підприємства.
FAQ — запитання про MAST BK5030
Для чого призначений довбальний верстат MAST BK5030?
Верстат призначений для довбальної обробки металевих деталей, зокрема формування пазів, канавок, уступів та інших елементів геометрії заготовки.
Яка система ЧПК використовується у MAST BK5030?
Верстат оснащений системою керування Siemens.
Який хід ножа має верстат?
Хід ножа становить 75 мм, а робоча швидкість регулюється від 30 до 120 ходів за хвилину.
Який розмір робочого столу?
Робочий стіл має розмір 550 × 450 мм.
Чи можна встановити додаткове оснащення?
Так. Для MAST BK5030 передбачені додаткові опції, серед яких цифрова індикація на 2 або 3 осі, планшайба, 4-кулачковий патрон, отвір шпинделя 130 мм та знімна частина станини.
