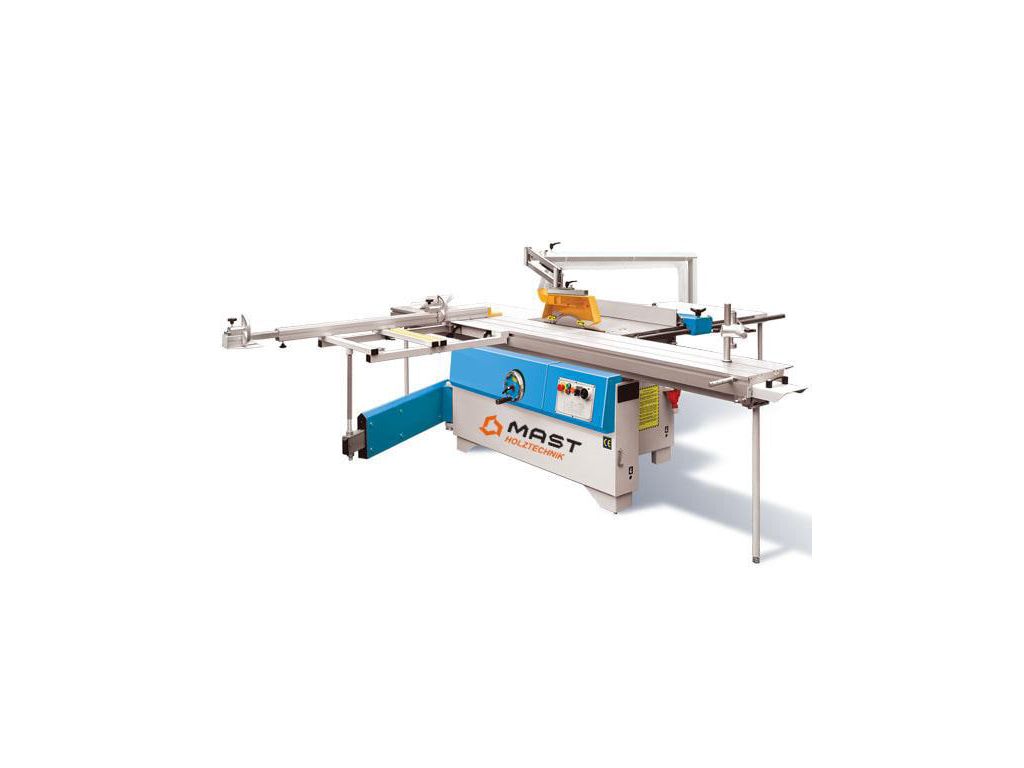

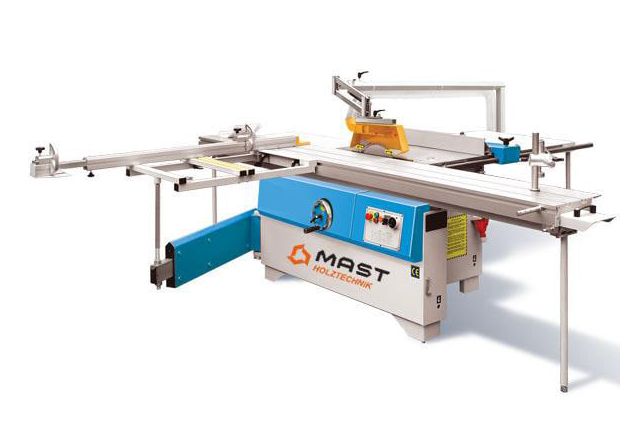

Форматно-раскроечный станок MAST Holztechnik S315

Форматно-раскроечный станок MAST S315 - это профессиональное оборудование для высокоточного продольного, поперечного и углового распила крупноформатных плитных материалов. Диаметр пильного диска составляет 250-315 мм, для угловых распилов диск имеет возможность наклона до 45° с соответствующей шкалой. Максимальная высота пропила (90°/45°) - 70 мм/ 49 мм при диске Ø 250 мм и 102 мм/ 72 мм при диске Ø 315 мм. Максимальная длина раскроя составляет 2200 мм, ширина (с параллельной линейкой) - 950 мм.

Станок оснащен асинхронным двигателем мощностью 3 кВт/ 4 кВт, который поддерживает стабильный крутящий момент даже при максимальной нагрузке. Каретка изготовлена из алюминиевого профиля и перемещается по закаленным стальным направляющим, что обеспечивает плавность хода и высокую точность раскроя по всей длине. Для повышения точности и удобства резки этот форматный раскроечный станок оборудован параллельной линейкой с микрометрической настройкой и телескопической линейкой с двумя откидными упорами.

Технические характеристики форматно-раскроечного станка MAST S315

Преимущества форматно-раскроечного станка MAST S315

• Выносливый асинхронный двигатель мощностью 3 кВт/ 4 кВт
• Напряжение питания - 400 В
• Диаметр пильного диска - 250-315 мм
• Скорость вращения - 4000 об/мин
• Наклон пильного диска до 45° со шкалой для выставления угла
• Подъем и опускание пилы с помощью маховика
• Максимальная длина пропила - 2200 мм
• Максимальная ширина пропила (с параллельной линейкой) - 950 мм
• Максимальная высота пропила (90°/ 45°) - 70 мм/ 49 мм при диске Ø 250 мм и 102 мм/ 72 мм при диске Ø 315 мм
• Размер рабочего стола - 550х800 мм
• Алюминиевая каретка размером 350х2300 мм
• Движение каретки по закаленным стальным направляющим
• Две ручки для перемещения каретки
• Стопор каретки
• Микрометрическая настройка параллельной линейки
• Телескопическая линейка длиной 1500 мм с двумя откидными упорами
• Жесткая конструкция весом 480 кг.

Доступные опции форматно-раскроечного станка MAST S315

• Подрезной узел
• Мощность главного двигателя 4 кВт/ 5,5 кВт
• Длина каретки 1600/ 2544/ 2743/ 3000/ 3200 мм
• Максимальная ширина пропила 1270 мм,1500 мм
• Поворотная линейка длиной 1219 мм.

Конструктивные особенности форматно-раскроечного станка MAST S315

	ПОДВИЖНЫЙ СТОЛ Обеспечивает высокую точность резки и плавность хода. Размер каретки 350х2300 мм позволяет базировать габаритные заготовки, например, щит или лист фанеры.
	УПОРНАЯ ЛИНЕЙКА Имеет возможность поворота для базирования заготовки под углом. Угол отображается на шкале Флажок для базирования заготовки  Эксцентриковый прижим для фиксации заготовки Приставной стол 500х320 мм исключает провисание заготовки при торцевании.
	ПЕРЕМЕЩЕНИЕ КАРЕТКИ Две ручки для удобства перемещения каретки. Стопор для фиксации в определенном положении.
	НАПРАВЛЯЮЩИЕ КАРЕТКИ Каретка перемещается по закаленным стальным пластинам. При необходимости пластины могут быть заменены, что делает ресурс каретки практически бесконечным. Эту систему используют ведущие немецкие производители при изготовлении форматно-раскроечных станков.
	ПИЛЬНЫЙ УЗЕЛ Удобный доступ для смены пилы Расклинивающий нож для предотвращения заклинивания пилы Защитный кожух сверху пилы имеет аспирационный патрубок, обеспечивающий эффективное удаление стружки и безопасность оператора.
	НАКЛОН ПИЛЫ Наклон пильного узла от 0 до 45° позволяет осуществлять резку под углом.
	ПАРАЛЛЕЛЬНЫЙ УПОР Имеет массивное чугунное крепление, обеспечивающее жесткость его фиксации и точность резки Перемещается по стальной цилиндрической направляющей Ширина пиления удобно определяется по встроенной миллиметровой шкале Имеет винт точной подстройки.
	МОТОРНЫЙ ОТСЕК Наклон пилы винтом с мелкой резьбой через кардан – высокая точность наклона и жесткость конструкции Пильный узел изолирован от моторного отсека – двигатель защищен от пыли, повышена его долговечность При смене пилы концевой выключатель блокирует включение двигателя, обеспечивая безопасность оператора.
	ПАНЕЛЬ УПРАВЛЕНИЯ Простая и понятная панель управления не требует высокой квалификации оператора. На панели расположены:  Включение/выключение питания Включение пилы Выключение пилы Аварийный выключатель Маховик наклона пилы.
	БОКОВАЯ ПАНЕЛЬ Маховик подъема/опускания пилы Угловая шкала наклона пилы Аварийный выключатель.

Частые вопросы

Для лучшего ознакомления с форматно-раскроечными станками просмотрите ответы на вопросы.

Почему на форматно-раскроечном станке скорость вращения подрезного диска значительно выше скорости основного?

Подрезной диск обычно имеет меньший диаметр, поэтому для эффективной резки по всей ширине верхнего слоя скорость вращения должна быть выше.

Как выбрать мощность двигателя для форматно-раскроечного станка?

Для раскроя стандартных мебельных плит из ДСП, МДФ и фанеры достаточно будет мощности 3-4 кВт. Для резки больших заготовок и массива древесины требуется мощность 5-7 кВт. Также важно учитывать максимальный диаметр диска и толщину заготовки, чтобы двигатель не перегревался под нагрузкой.

Как в форматно-раскроечном станке осуществляется подъем и наклон пильного узла?

Подъем, опускание и наклон пильного узла обычно осуществляются с помощью маховиков, связанных с винтовыми парами (трапецеидальными винтами). На более дорогих моделях могут использоваться шарико-винтовые пары (ШВП) или электромеханические приводы.

Какая станина форматно-раскроечного станка лучше – литая или сварная?

Литые чугунные станины обладают более высокой жесткостью и лучшей способностью гасить вибрации, чем сварные конструкции, поэтому обеспечивают лучшую стабильность и точность резки тяжелых и больших заготовок.

Какие преимущества микрометрической регулировки параллельной линейки на форматно-раскроечном станке?

Микрометрическая регулировка позволяет корректировать положение линейки с точностью до 0,1 мм и даже меньше. Это критично для мебельного производства, где допуск на размеры деталей обычно составляет 0,2 мм.
