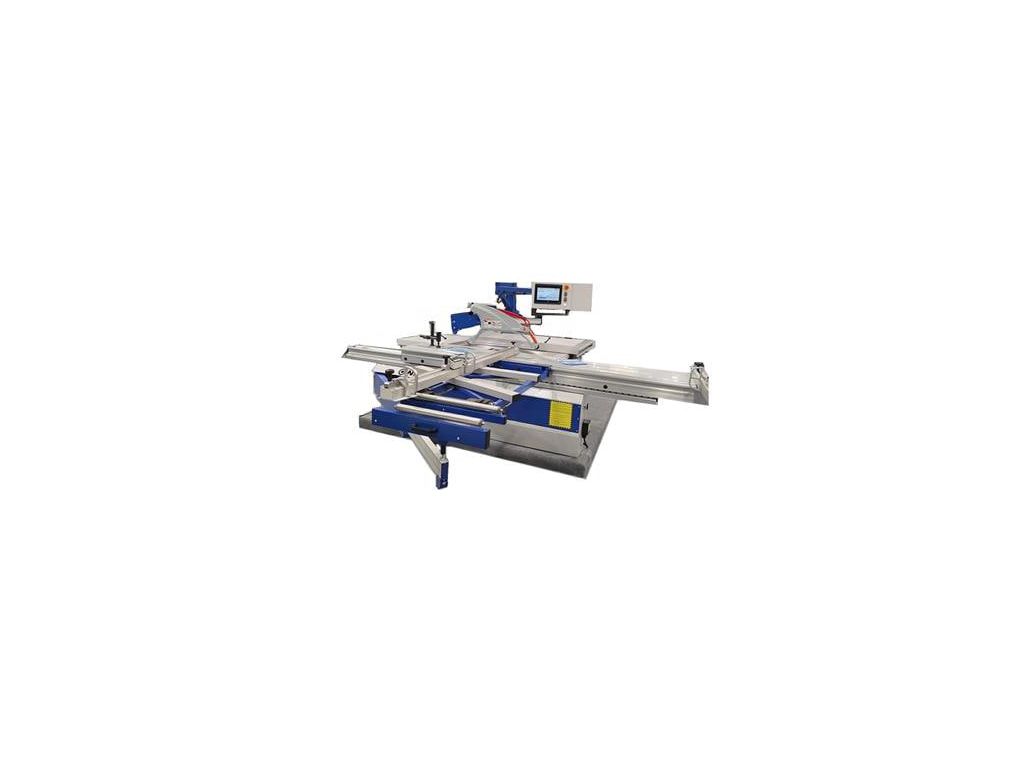

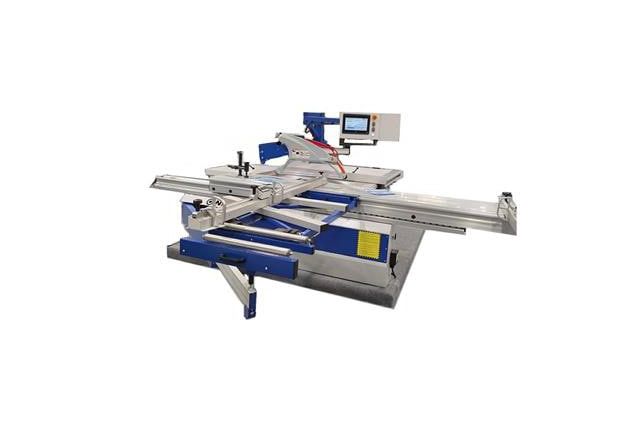

Форматно-раскроечный станок Mast Holztechnik S-350 CNC - это высокоточное оборудование для продольного и поперечного раскроя древесины и плитных материалов (ДСП, ДВП, фанера, МДФ и т.д.). CNC управление обеспечивает высокую точность и повторяемость резки, а двигатель мощностью 5,5 кВт - эффективную работу с твердыми материалами без потери производительности, что делает этот станок идеальным решением для серийных производств. Максимальная длина пропила составляет 3100 мм, ширина реза (с параллельной линейкой) - 1500 мм.
Особенностями модели являются параллельный упор с электроприводом и шарико-винтовой передачей (ШВП), а также автоматическое управление наклоном пилы (от 0 до 45°) и ее высотой через 10-дюймовый сенсорный дисплей. Возможно использование пильного диска диаметром от 250 мм до 350 мм. Максимальная высота пропила (0°/45°) - 60/35 мм при диске ø250 мм и 110/70 мм при диаметре диска 350 мм. Благодаря жесткой, виброустойчивой конструкции весом 1200 кг, этот форматно-раскроечный станок с автоматикой сохраняет точность и стабильность даже при максимальной нагрузке.
Технические характеристики форматно-раскроечного станка Mast Holztechnik S-350 CNC
| СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ | |
| Диаметр пильного диска, мм | ø350/ø250 |
| Диаметр вала, мм | ø30 |
| Обороты вала, об/мин | 3800/5200 |
| Размеры рабочего стола, мм | 1225х880 |
| Размеры подвижного стола, мм | 3200х400 |
| Длина параллельной линейки, мм | 1200 |
| Макс. широта пропила с параллельной линейкой, мм | 1500 |
| Максимальная длина пропила, мм | 3100 |
| Наклон пильного диска, ° | 0-45 |
|
Макс. высота пропила при 0°, мм: - при диаметре диска ø 350 мм - при диаметре диска ø250 мм |
110 60 |
|
Макс. высота пропила при 45°, мм: - при диаметре диска ø350 мм - при диаметре диска ø250 мм |
70 35 |
| Диаметр патрубка под аспирацию, мм | ø120, ø90 |
| Мощность двигателя, кВт | 5.5 |
| Необходимая площадь, м | 8.5 х 6.5 |
| Высота рабочего стола, мм | 900 |
| Вес, кг | 1200 |
|
Подрезной агрегат: - диаметр циркулярного диска, мм - диаметр отверстия, мм - обороты вала, об/мин - мощность двигателя, кВт |
ø120 ø20 9000 1.1 |
| ОПЦИИ | |
| Удлинение подвижного стола, мм | L=400 |
| Подрезной агрегат с диаметром отверстия, мм | ø22 |
| Подвижная опора | 700x500 |
| Угловая линейка | L=1000 |
Преимущества форматно-раскроечного станка Mast Holztechnik S-350 CNC
- CNC управление
- Полноформатный раскрой
- Асинхронный двигатель мощностью 5,5 кВт
- Напряжение питания – 400 В
- Максимальная длина раскроя – 3100 мм
- Максимальная ширина резки (с параллельной линейкой) – 1500 мм
- Диаметр пильного диска – 250-350 мм
- 2 скорости вращения – 3800 об/мин и 5200 об/мин
- Наклон пильного диска на 0-45°
- Максимальная высота пропила (0°/45°) – 60/35 мм при диске ø250 мм и 110/70 мм при диске ø 350 мм
- Автоматическое управление высотой и наклоном пилы
- 10-дюймовый сенсорный дисплей с удобным и понятным интерфейсом
- Параллельный упор с электроприводом и шарико-винтовой передачей (ШВП)
- Подрезной узел с отдельным двигателем мощностью 1,1 кВт
- Диаметр подрезного диска – 120 мм
- Скорость вращения подрезного диска – 9000 об/мин
- Каретка размером 3200х400 мм из высококачественного алюминиевого профиля
- Движение каретки на роликах по прецизионным стальным направляющим
- Телескопическая поперечная линейка с угловыми упорами длиной 1500 мм
- Жесткая чугунная станина
- Вес – 1200 кг.
Конструктивные особенности форматно-раскроечного станка Mast Holztechnik S-350 CNC
| АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ ВЫСОТОЙ И НАКЛОНОМ ПИЛЫ | Управление углом наклона и подъемом/опусканием пильного узла осуществляется с сенсорного дисплея 10” с удобным и понятным интерфейсом. |
| ПАРАЛЛЕЛЬНЫЙ УПОР | Упор оснащен электрическим приводом и шарико-винтовой парой (ШВП). Это гарантирует исключительно точное и быстрое позиционирование, что критично для серийного производства и обеспечения идентичности деталей. |
| ДВИЖУЩИЙСЯ СТОЛ | Изготовлен из высококачественного алюминиевого профиля. Движется на роликах по прецизионным стальным направляющим. Длина каретки 3200 мм позволяет за один раз разрезать целые листы ДСП, МДФ или фанеры стандартных размеров. |
| ДВИГАТЕЛЬ | Трехфазный асинхронный двигатель мощностью 5,5 кВт обеспечивает достаточный крутящий момент для раскроя толстых плит и твердых материалов. 2 скорости вращения, 3800 об/мин и 5200 об/мин, позволяют подобрать оптимальные параметры резки. |
| ПОДРЕЗНОЙ УЗЕЛ | Обеспечивает чистый и точный рез ламинированных материалов и отсутствие сколов. Отдельный двигатель мощностью 1,1 кВт. Диаметр подрезного диска – 120 мм, скорость вращения – 9000 об/мин. |
| ЖЕСТКАЯ КОНСТРУКЦИЯ | Станина и стол изготовлены из чугуна, что обеспечивает высокую жесткость и эффективное поглощение вибраций. |
Частые вопросы
Больше о преимуществах и особенностях форматно-раскроечных станков с управлением CNC - в ответах на частые вопросы.
Какие основные преимущества форматно раскроечного станка с CNC по сравнению с обычным?
CNC управление в форматно-раскроечном станке обеспечивает ряд важных преимуществ:
- Высокая точность и повторяемость
- Высокая скорость настроек
- Существенное повышение производительности
- Минимизация брака из-за человеческого фактора.
Какое преимущество электрического параллельного упора в форматно-раскроечном станке?
Движение электрического упора осуществляется с помощью шагового двигателя и шарико-винтовой пары (ШВП), что обеспечивает точность позиционирования до 0,05 мм и выше и значительно ускоряет переналадку при изменении ширины реза, что важно для серийного производства.
Какую функцию в форматно-раскроечном станке выполняет подрезной узел?
Подрезной диск вращается во встречном направлении и прорезает ламинированный или шпонированный пласт материала на небольшую глубину перед резкой основной пилой. Это предотвращает образование сколов на нижней стороне плиты.
Почему каретки в форматно-раскроечных станках обычно из алюминия, а не из стали?
Алюминиевый профиль имеет меньший вес при достаточной жесткости. Это обеспечивает более легкое и плавное движение каретки, снижая износ и облегчая работу оператора (особенно при ручной подаче).
Какое значение имеет вес форматно-раскроечного станка?
Вес влияет на следующие аспекты работы форматно-раскроечного станка:
- Стабильность во время работы – более тяжелый станок лучше поглощает вибрации
- Точность геометрии – тяжелый корпус лучше удерживает геометрию и повторяемость реза
- Возможность работы с большими плитами – для форматирования стандартных листов 2800х2070 или 3660х1830 мм требуется достаточная масса станка
- Продолжительность эксплуатации и надежность конструкции – более тяжелые станки надежнее и долговечнее.
