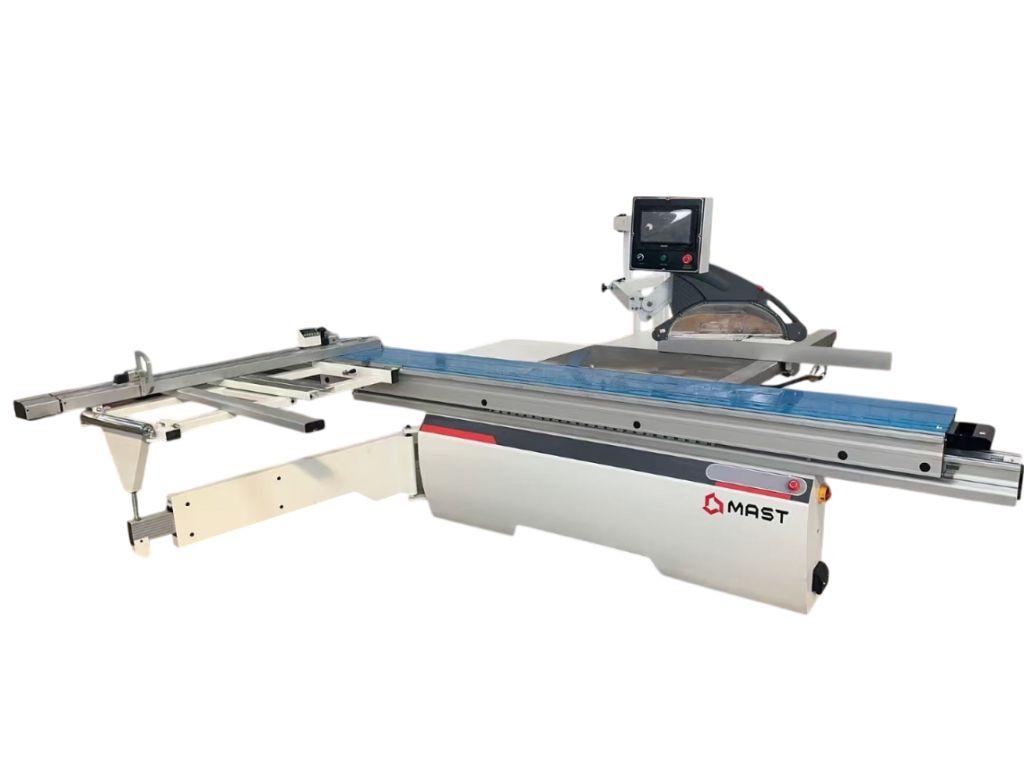

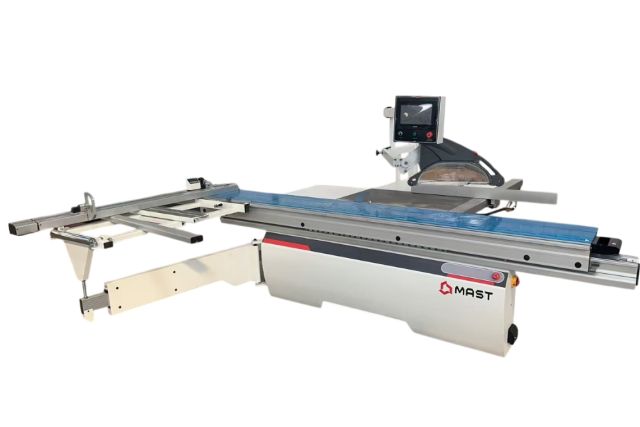

Форматно-раскроечный станок MAST H-RS305 VF3200 EL

Форматно-раскроечный станок MAST H-RS305 VF3200 EL разработан для высокоточного продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов), фанеры и массива древесины. Отлично подходит как для штучного, так и для пакетного раскроя. Стандартно оснащен подрезным узлом, обеспечивающим чистый край без сколов, что особенно важно при резке ламинированных плит. Поперечная линейка с блоком цифровой индикации и ЧПУ-управляемый продольный упор позволяют добиться точности выставления размеров 0,1 мм. Управление перемещением продольного упора, вылетом основной пилы и наклоном пильного узла производится с пульта с сенсорным экраном.

Массивный цельнолитой чугунный стол размером 1200х650 мм с ребрами жесткости гарантирует стабильность и идеальную плоскостность рабочей поверхности. Опорный стол 1270х660 мм, поддерживающая планка длиной 1010 мм и дополнительные столы справа и на выходе заготовки позволяют удобно работать с полноформатными листами. Для облегчения загрузки тяжелых заготовок есть специальный металлический ролик на торце стола.

Каретка размером 3200x420 мм со стальными цилиндрическими направляющими и роликами качения большого диаметра обеспечивает плавное и точное движение заготовки во время продольного раскроя. Телескопическая опора и массивные кронштейны креплений сохраняют геометрическую стабильность конструкции и позволяют работать с тяжелыми листами без потери точности и качества раскроя. Благодаря массивной чугунной станине, пильному узлу из серого чугуна и системе смазки направляющих основной пилы этот форматно-раскроечный станок с электронным управлением остается точным, стабильным, надежным и безотказным на долгие годы.

Технические характеристики форматно-раскроечного станка MAST H-RS305 VF3200 EL

Преимущества форматно-раскроечного станка MAST H-RS305 VF3200 EL

• Жесткий пильный узел из серого чугуна
• Массивный цельнолитой чугунный стол 1200х650 мм с ребрами жесткости
• Опорный стол 1270х660 мм с поддерживающей планкой длиной 1010 мм
• Два дополнительных стола – справа 1250х600 мм и на выходе заготовки 720х630 мм
• Каретка 3200x420 мм с роликами качения большого диаметра и стальными цилиндрическими направляющими
• Поперечная линейка с блоком электронной индикации (разрешение 0,1 мм)
• Управление продольным упором через ЧПУ-контроллер
• Перемещение продольного упора с помощью серводвигателя и высокоточной шарико-винтовой пары
• Скорость перемещения продольного упора – 15 м/мин
• Точность выставления размера – 0,1 мм
• Электронный наклон пильного узла на 0-45°
• Электронный подъем основной пилы
• Расположенная на уровне глаз панель управления с сенсорным дисплеем
• Пульт управления на украинском языке
• Навесной аспирационный кожух с регулируемой высотой
• Система смазки направляющих
• Кнопка аварийной остановки
• Массивная чугунная станина высокой жесткости.

Конструктивные особенности форматно-раскроечного станка MAST H-RS305 VF3200 EL

	МАССИВНАЯ СТАНИНА Тяжелая станина из чугуна гарантирует отсутствие вибраций, стабильную работу и огромный ресурс станка
	МАССИВНЫЙ ЧУГУННЫЙ СТОЛ Массивный цельнолитой чугунный стол с ребрами жесткости обеспечивает стабильность рабочей поверхности и качественный раскрой вне зависимости от срока службы станка

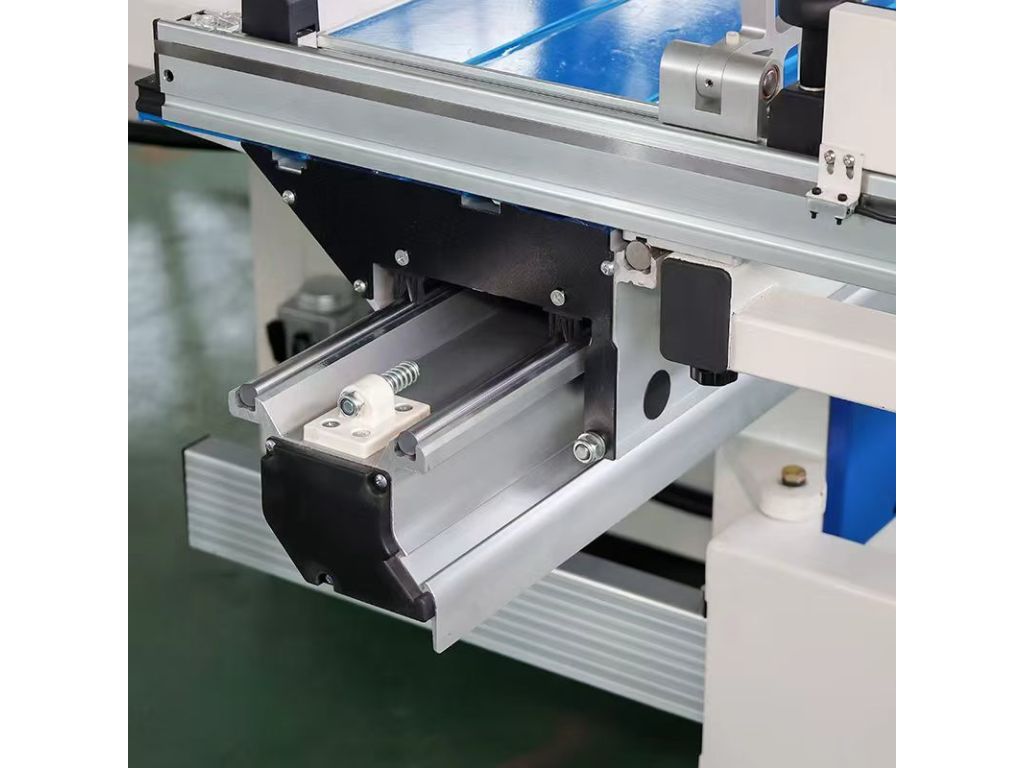

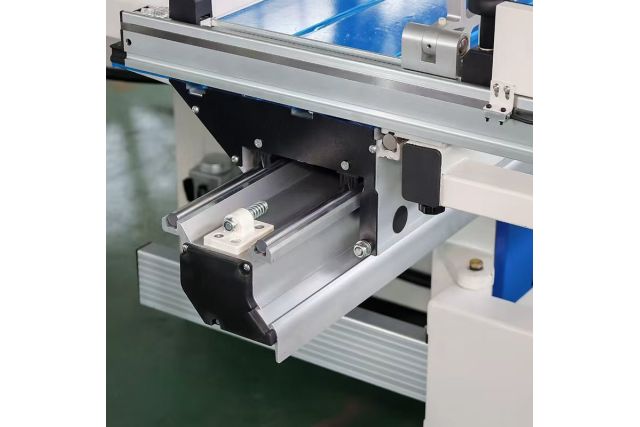

	РОЛИКОВАЯ КАРЕТКА Стальные цилиндрические направляющие обеспечивают высокую точность и качество распила. Ролики качения большого диаметра гарантируют плавность и легкость хода каретки при любых нагрузках. На сегодняшний день такой тип каретки наиболее распространен, надежный, долговечный и практически не требует технического обслуживания
	ТЕЛЕСКОПИЧЕСКАЯ ОПОРА Телескопическая опора шириной 410 мм и массивные кронштейны крепления к станине обеспечивают геометрическую стабильность конструкции и позволяют работать с листами материала большой массы без потери точности и качества раскроя

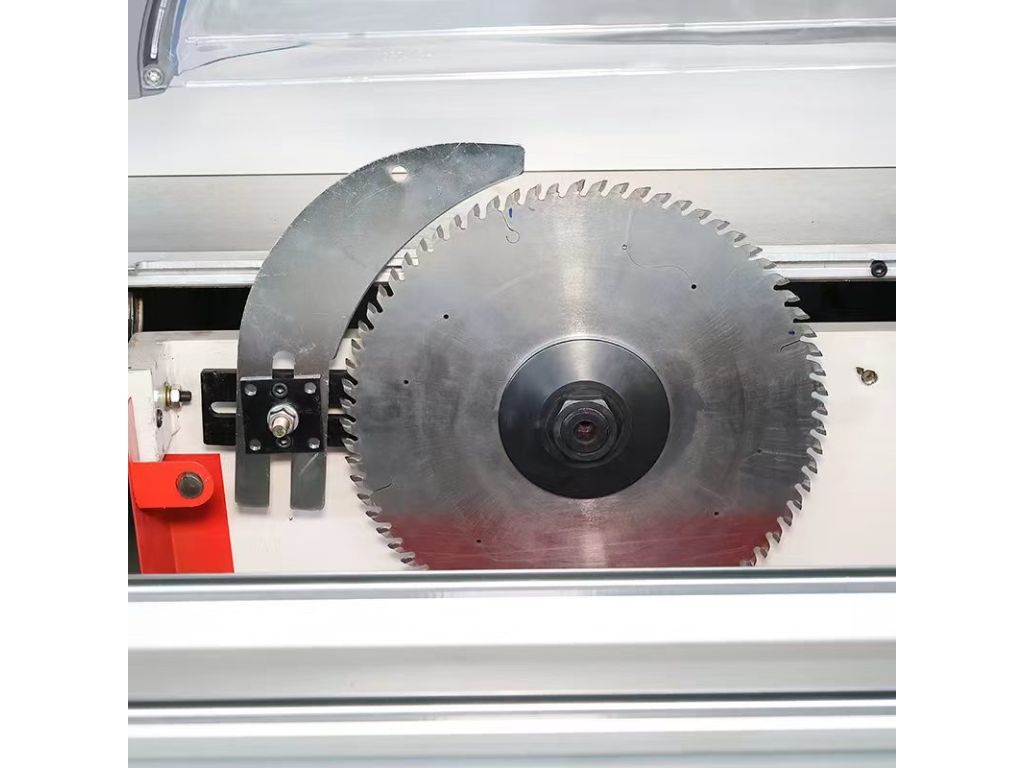

	ЖЕСТКИЙ ПИЛЬНЫЙ УЗЕЛ Пильный узел выполнен из серого чугуна, который обладает отличными вибропоглощающими свойствами. Это обеспечивает качественный пропил без сколов и большой ресурс подшипников и инструмента. Круглые направляющие подъема и опускания основной пилы имеют систему смазки
	БОЛЬШОЙ ОПОРНЫЙ СТОЛ Опорный стол размером 1270х660 мм и дополнительная поддерживающая планка длиной 1010 мм позволяют удобно работать с полноформатными листами. Металлический заходящий ролик на торце стола упрощает загрузку тяжелых деталей
	ДОПОЛНИТЕЛЬНЫЕ СТОЛЫ Дополнительный стол справа размером 1250х600 мм и на выходе заготовки размером 720х630 мм создают большую рабочую поверхность, улучшая эргономику работы на станке и снижая процент брака

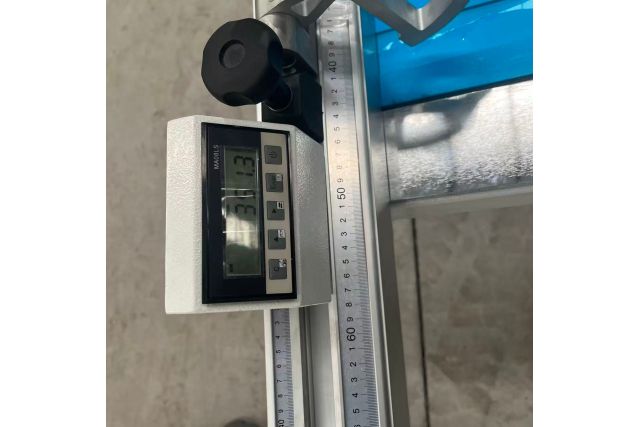

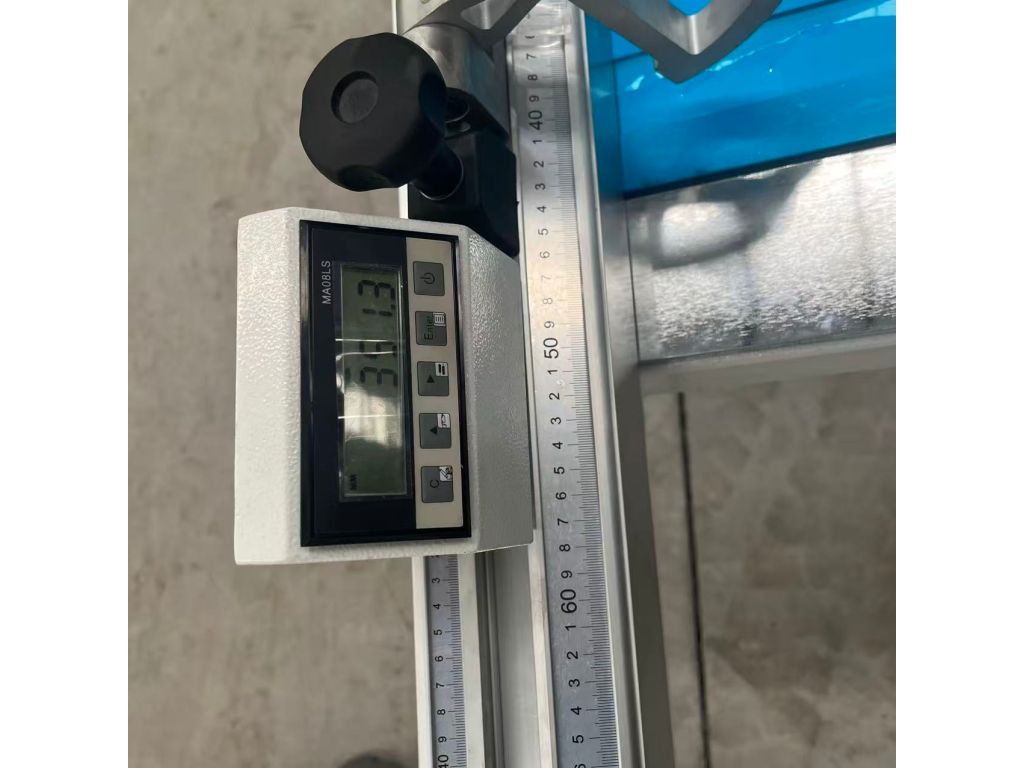

	ПОПЕРЕЧНАЯ ЛИНЕЙКА С БЛОКОМ ЭЛЕКТРОННОЙ ИНДИКАЦИИ Один из флажковых упоров на поперечной линейке оснащен блоком цифровой индикации, что обеспечивает высокую точность при установке размеров раскроя плитных материалов. Разрешение 0,1 мм
	ПАРАЛЛЕЛЬНЫЙ УПОР Управление продольным упором осуществляется через ЧПУ контроллер. Перемещение упора выполняется с помощью сервомотора и высокоточной шарико-винтовой пары. Это обеспечивает плавность хода и точность выставления размера 0,1 мм. Скорость перемещения достигает 15 м/мин

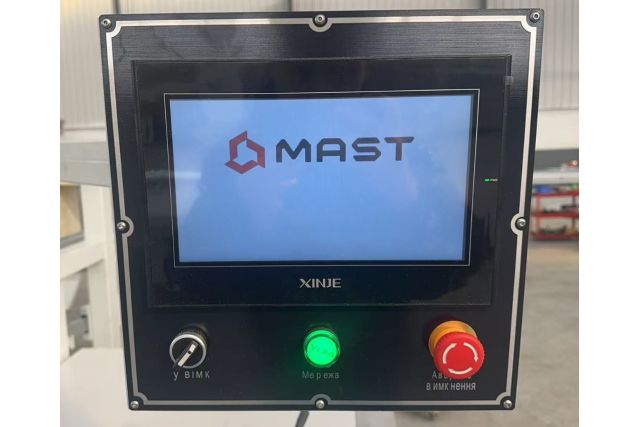

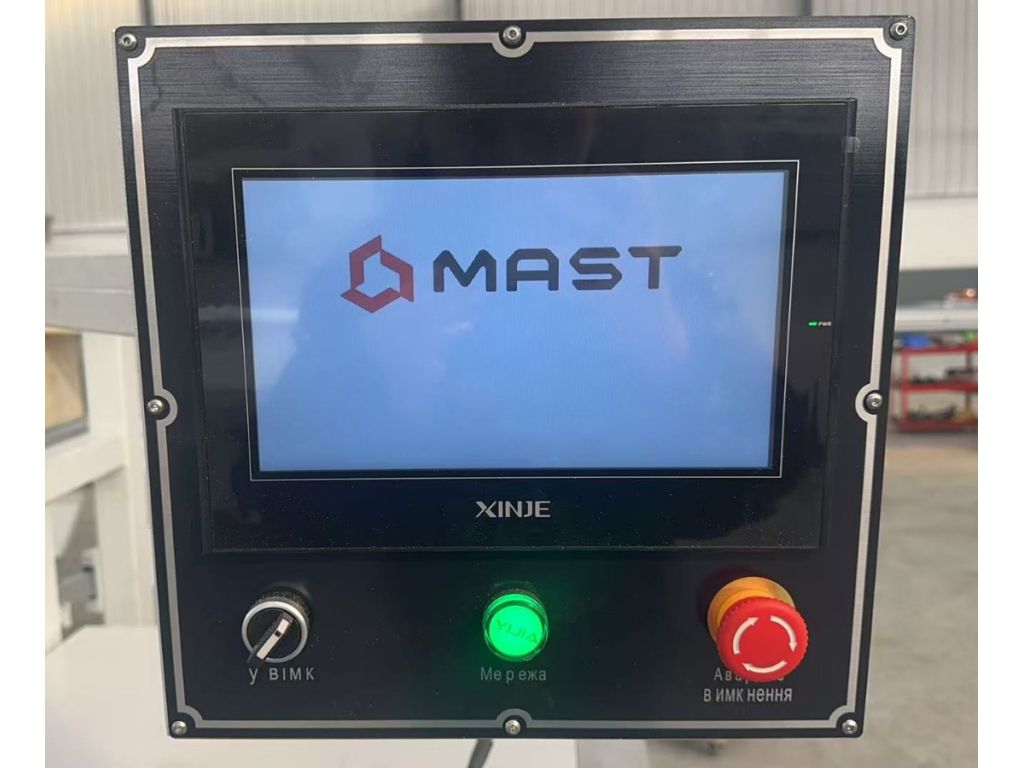

	ПУЛЬТ УПРАВЛЕНИЯ НА УКРАИНСКОМ ЯЗЫКЕ Установлен на уровне глаз и имеет удобный и понятный интерфейс. Позволяет управлять перемещением продольного упора, быстро отрегулировать вылет основной пилы, а также задать нужный наклон пильного узла. Для безопасности оператора дублирована кнопка аварийной остановки двигателей
	НАВЕСНОЙ АСПИРАЦИОННЫЙ КОЖУХ НА ШТАНГЕ Большой аспирационный кожух удобно регулируется по высоте газлифтами. Обеспечивает безопасную работу на станке и качественное удаление пыли из зоны раскроя даже при распиле под углом

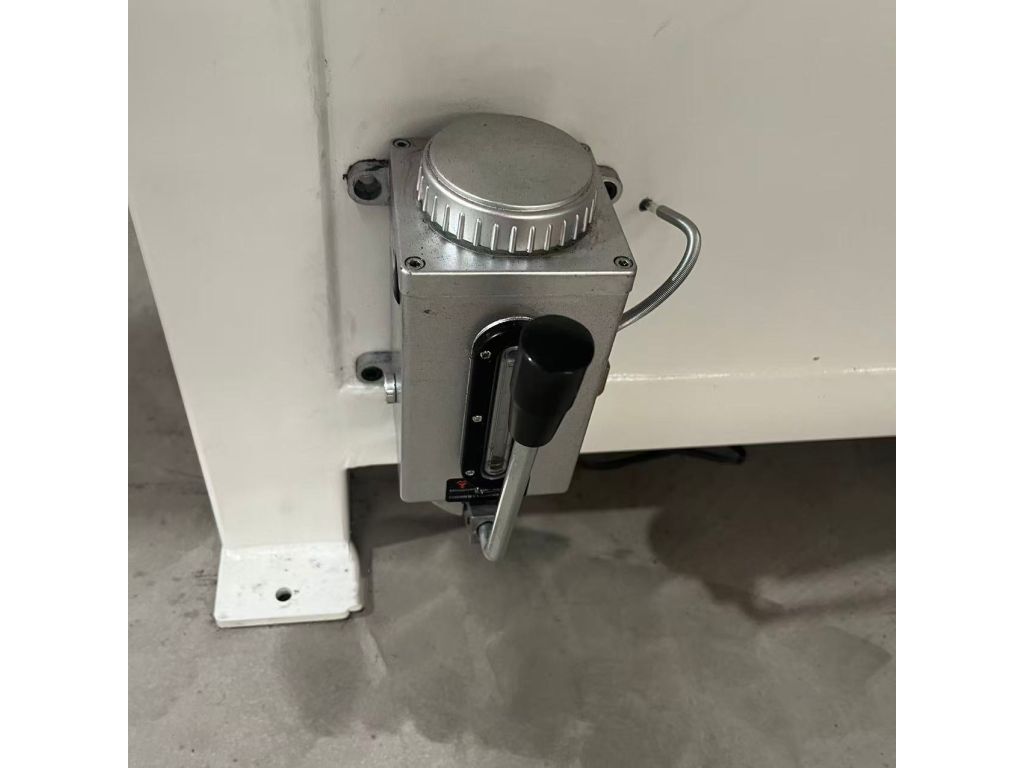

	СИСТЕМА СМАЗКИ Для сокращения времени на сервисное обслуживание станка реализована система смазки направляющих, отвечающих за подъем и опускание основной пилы.

Частые вопросы

Больше узнать о форматно-раскроечных станках с электронным управлением помогут ответы на частые вопросы.

Действительно ли электронное управление повышает точность форматно-раскроечного станка?

Да. Электроника минимизирует человеческий фактор, устраняет люфты механических маховиков и обеспечивает стабильную геометрию реза при серийной работе. Это особенно важно при изготовлении корпусной мебели, где погрешность даже 0,5 мм может быть критической.

Как в форматно-раскроечном станке электроника взаимодействует с подрезной пилой?

Обычно электроника управляет основной пилкой, а подрезная пила настраивается отдельно механически. Но стабильное положение основной пилы делает работу подрезной более прогнозируемой.

Почему форматно-раскроечные станки с электронным управлением обычно имеют более массивную станину?

Электронно управляемый пильный узел создает дополнительные динамические нагрузки при движении. Массивная станина гасит вибрации, сохраняет геометрию и защищает точность системы управления.

Как электроника встроена в механическую часть форматно-раскроечного станка?

Электронный блок управления обычно вынесен в отдельную панель, но связан с механикой через кабельные трассы, датчики, электроприводы, защищенные разъемы и кожухи.

Как в форматно-раскроечных станках реализуется электронный наклон пильного узла?

Вместо ручного секторного механизма с маховиком используется электропривод с редуктором и датчиком угла. Это дает плавное движение, точное позиционирование и возможность сохранения настроек.
