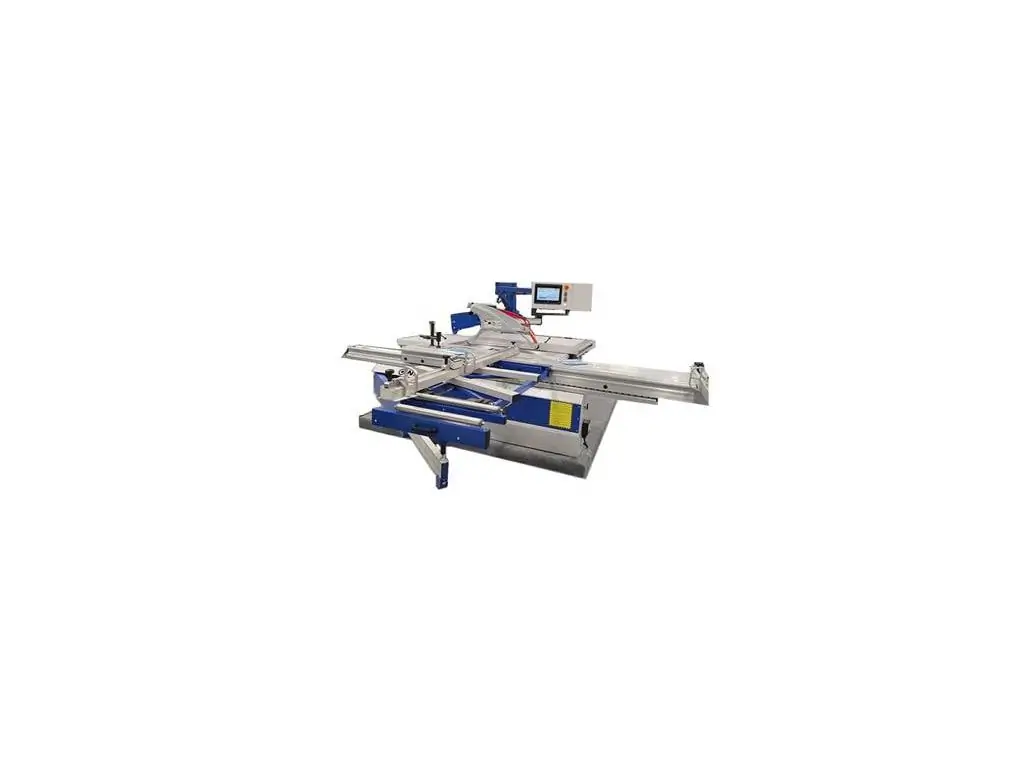

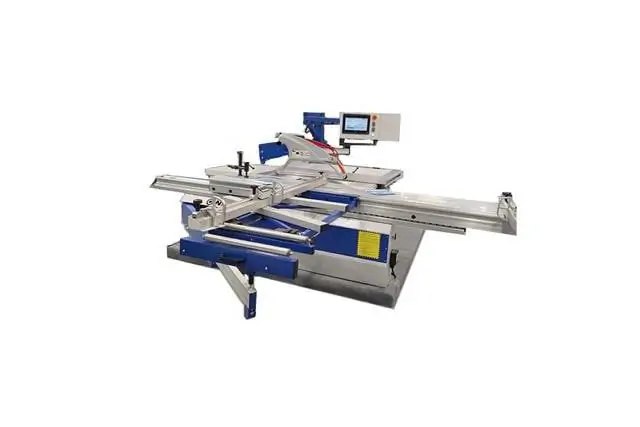

Форматно-розкрійний верстат Mast Holztechnik S-350 CNC - це високоточне обладнання для поздовжнього і поперечного розкрою деревини та плитних матеріалів (ДСП, ДВП, фанера, МДФ тощо). CNC керування забезпечує високу точність і повторюваність різання, а двигун потужністю 5,5 кВт - ефективну роботу з твердими матеріалами без втрати продуктивності, що робить цей верстат ідеальним рішенням для серійних виробництв. Максимальна довжина пропилу становить 3100 мм, ширина різання (з паралельною лінійкою) - 1500 мм.
Особливостями моделі є паралельний упор з електроприводом та кулько-гвинтовою передачею (ШВП), а також автоматичне керування нахилом пили (від 0 до 45°) та її висотою через 10-дюймовий сенсорний дисплей. Можливе використання пильного диска діаметром від 250 мм до 350 мм. Максимальна висота пропилу (0°/45°) - 60/35 мм при диску ø250 мм і 110/70 мм при діаметрі диска 350 мм. Завдяки жорсткій, вібростійкій конструкції вагою 1200 кг, цей форматно-розкрійний верстат з автоматикою зберігає точність і стабільність навіть при максимальному навантаженні.
Технічні характеристики форматно-розкрійного верстата Mast Holztechnik S-350 CNC
| СТАНДАРТНА КОМПЛЕКТАЦІЯ | |
| Діаметр пильного диска, мм | ø350 / ø250 |
| Діаметр вала, мм | ø30 |
| Оберти вала, об/хв | 3800/5200 |
| Розміри робочого столу, мм | 1225х880 |
| Розміри рухомого столу, мм | 3200х400 |
| Довжина паралельної лінійки, мм | 1200 |
| Макс. широта пропилу з паралельною лінійкою, мм | 1500 |
| Максимальна довжина пропилу, мм | 3100 |
| Нахил пильного диска, ° | 0-45 |
|
Макс. висота пропилу при 0°, мм: - при діаметрі диска ø 350 мм - при діаметрі диска ø250 мм |
110 60 |
|
Макс. висота пропилу при 45°, мм: - при діаметрі диска ø350 мм - при діаметрі диска ø250 мм |
70 35 |
| Діаметр патрубка під аспірацію, мм | ø120, ø90 |
| Потужність двигуна, кВт | 5.5 |
| Необхідна площа, м | 8.5 х 6.5 |
| Висота робочого столу, мм | 900 |
| Вага, кг | 1200 |
|
Підрізний агрегат: - діаметр циркулярного диска, мм - діаметр отвору, мм - оберти вала, об/хв - потужність двигуна, кВт |
ø120 ø20 9000 1.1 |
| ОПЦІЇ | |
| Подовження рухомого столу, мм | L=400 |
| Підрізний агрегат з діаметром отвору, мм | ø22 |
| Рухома опора | 700x500 |
| Кутова лінійка | L = 1000 |
Переваги форматно-розкрійного верстата Mast Holztechnik S-350 CNC
- CNC керування
- Повноформатний розкрій
- Асинхронний двигун потужністю 5,5 кВт
- Напруга живлення - 400 В
- Максимальна довжина розкрою - 3100 мм
- Максимальна ширина різання (з паралельною лінійкою) - 1500 мм
- Діаметр пильного диска - 250-350 мм
- 2 швидкості обертання - 3800 об/хв і 5200 об/хв
- Нахил пильного диска на 0-45°
- Максимальна висота пропилу (0°/45°) - 60/35 мм при диску ø250 мм і 110/70 мм при диску ø 350 мм
- Автоматичне керування висотою і нахилом пили
- 10-дюймовий сенсорний дисплей зі зручним і зрозумілим інтерфейсом
- Паралельний упор з електроприводом та кулько-гвинтовою передачею (ШВП)
- Підрізний вузол з окремим двигуном потужністю 1,1 кВт
- Діаметр підрізного диска - 120 мм
- Швидкість обертання підрізного диска - 9000 об/хв
- Каретка розміром 3200х400 мм з високоякісного алюмінієвого профілю
- Рух каретки на роликах по прецизійних сталевих напрямних
- Телескопічна поперечна лінійка з кутовими упорами довжиною 1500 мм
- Жорстка чавунна станина
- Вага - 1200 кг.
Конструктивні особливості форматно-розкрійного верстата Mast Holztechnik S-350 CNC
| АВТОМАТИЧНЕ КЕРУВАННЯ ВИСОТОЮ І НАХИЛОМ ПИЛИ | Управління кутом нахилу та підйомом/опусканням пильного вузла здійснюється з сенсорного дисплея 10” зі зручним і зрозумілим інтерфейсом. |
| ПАРАЛЕЛЬНИЙ УПОР | Упор оснащений електричним приводом та кульково-гвинтовою парою (ШВП). Це гарантує виключно точне і швидке позиціонування, що критично для серійного виробництва і забезпечення ідентичності деталей. |
| РУХОМИЙ СТІЛ | Виготовлений з високоякісного алюмінієвого профілю. Рухається на роликах по прецизійних сталевих напрямних. Довжина каретки 3200 мм дозволяє за один раз розрізати цілі листи ДСП, МДФ або фанери стандартних розмірів. |
| ДВИГУН | Трифазний асинхронний двигун потужністю 5,5 кВт забезпечує достатній крутний момент для розкрою товстих плит та твердих матеріалів. 2 швидкості обертання, 3800 об/хв і 5200 об/хв, дозволяють підібрати оптимальні параметри різання. |
| ПІДРІЗНИЙ ВУЗОЛ | Забезпечує чистий і точний різ ламінованих матеріалів і відсутність відколів. Окремий двигун потужністю 1,1 кВт. Діаметр підрізного диска - 120 мм, швидкість обертання - 9000 об/хв. |
| ЖОРСТКА КОНСТРУКЦІЯ | Станина і стіл виготовлені з литого чавуну, що забезпечує високу жорсткість та ефективне поглинання вібрацій. |
Часті запитання
Більше про переваги та особливості форматно-розкрійних верстатів з CNC керуванням - у відповідях на часті запитання.
Які основні переваги форматно-розкрійного верстата з CNC порівняно зі звичайним?
CNC керування у форматно-розкрійному верстаті забезпечує ряд важливих переваг:
- Висока точність і повторюваність
- Висока швидкість налаштувань
- Суттєве підвищення продуктивності
- Мінімізація браку через людський фактор.
Яка перевага електричного паралельного упора в форматно-розкрійному верстаті?
Рух електричного упора здійснюється за допомогою крокового двигуна та кульково-гвинтової пари (ШВП), що забезпечує точність позиціонування до 0,05 мм і вище та значно прискорює переналадку при зміні ширини різу, що важливо для серійного виробництва.
Яку функцію у форматно-розкрійному верстаті виконує підрізний вузол?
Підрізний диск обертається у зустрічному напрямку і прорізає ламінований або шпонований шар матеріалу на невелику глибину перед різанням основною пилою. Це запобігає утворенню відколів на нижній стороні плити.
Чому каретки у форматно-розкрійних верстатах зазвичай з алюмінію, а не зі сталі?
Алюмінієвий профіль має меншу вагу при достатній жорсткості. Це забезпечує легший і плавніший рух каретки, знижуючи знос і полегшуючи роботу оператора (особливо при ручному подаванні).
Яке значення має вага форматно-розкрійного верстата?
Вага впливає на такі аспекти роботи форматно-розкрійного верстата:
- Стабільність під час роботи - важчий верстат краще поглинає вібрації
- Точність геометрії - важкий корпус краще утримує геометрію та повторюваність різу
- Можливість роботи з великими плитами - для форматування стандартних листів 2800х2070 чи 3660х1830 мм потрібна достатня маса верстата
- Тривалість експлуатації та надійність конструкції - важчі верстати більш надійні і довговічні.
