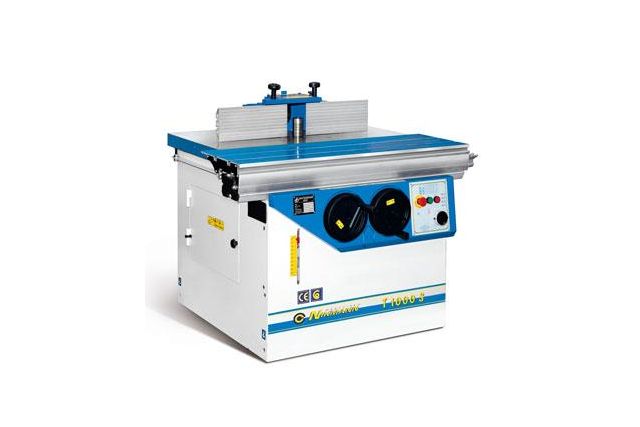

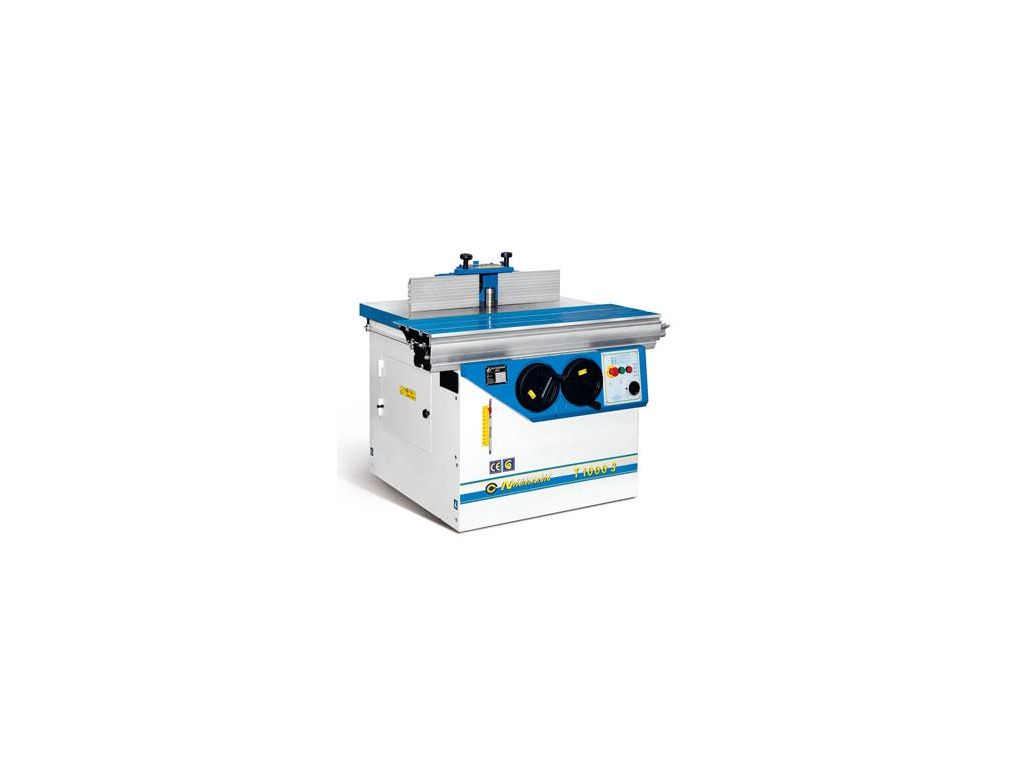

Фрезерный станок STOMANA T1000S

Фрезерный станок STOMANA T1000S предназначен для продольного и криволинейного фрезерования и профилирования заготовок из древесины. Опционально может оснащаться шипорезной кареткой. Вертикальный ход шпинделя - 175 мм, полезная длина шпинделя - 125 мм. Двигатель мощностью 3 кВт обеспечивает 4 скорости вращения шпинделя (1400 /3500 /6000 /8000 об/мин), что позволяет подобрать оптимальный режим работы для разных типов фрез и материалов. Текущая скорость отображается на цифровом индикаторе. Станок работает от трехфазной сети.

Чугунный стол размером 1000х550 мм позволяет работать с большими заготовками и обеспечивает стабильность рабочего процесса. На поверхности стола есть 4 отверстия для установки автоподатчика. Наклон шпинделя на 90° вертикально и до 45° назад позволяет точно обрабатывать сложные профили. Этот профессиональный фрезерный станок имеет понятную и информативную панель управления, что обеспечивает удобство эксплуатации.

Особенности фрезерного станка STOMANA T1000S

• Напряжение питания - 400 В
• Мощность двигателя - 3 кВт
• Клиноременная передача
• Вертикальный ход шпинделя - 175 мм
• Полезная длина шпинделя - 125 мм
• Диаметр шпинделя - 30 мм
• Наклон шпинделя на 90° вертикально и до 45° назад
• 4 скорости вращения шпинделя - 1400 /3500 /6000 /8000 об/мин
• Изменение скорости перебрасыванием ремня
• Электронный индикатор скорости вращения
• Максимальный диаметр инструмента для профилирования - 180 мм, для шипорезки - 250 мм
• Защита фрез до Ø180 мм
• Литой чугунный стол с ребрами жесткости размером 1000х550 мм
• Отверстия на столе для установки автоподатчика
• Защитный кожух шпинделя
• 2 направляющие линейки общей длиной 1000 мм
• 2 выхода под аспирацию - в рабочем столе Ø190 мм и на защитном кожухе шпинделя Ø120 мм
• Блокировка шпинделя при смене инструмента
• Блокировка станка при открытии крышки моторного отсека
• Конечный выключатель
• Жесткая конструкция весом 390 кг
• Сертификация СЕ.

Доступные опции

• Шипорезная каретка
• Стол и предохранитель для шипорезки
• Мощность главного двигателя 4 кВт, 5,5 кВт
• Защита фрез до Ø 250 мм
• Интегральные линейки 350 мм, 500 мм
• Прижимное устройство для фрезы MORI
• Левое/правое вращение шпинделя
• Удлинение стола слева и справа
• Телескопическая линейка 900 мм из двух упоров
• Диаметры шпинделя 1 1/4", 32, 35, 40, 50 мм
• Подающее устройство MX 38, MX 48.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

	НАКЛОН ШПИНДЕЛЯ 0 - 45° Улучшает качество обработки поверхности при разной глубине профиля на одной заготовке. Работа без наклона: На верхнем рисунке скорость в точке С значительно больше скорости в точке В, т.к. R2 значительно больше R1. Поэтому качество обработки поверхности D в точках В и С будет отличаться, а также может вызвать перегрев поверхности заготовки и инструмента. Работа с наклоном: При наклоне шпинделя скорость в точках В и С практически одинакова, т.к. R2 не намного больше R1. Это повышает качество обработки и увеличивает ресурс инструмента.
	ЗАЩИТНОЕ ОГРАЖДЕНИЕ ШПИНДЕЛЯ Кожух для фрез диаметром 250 мм во всех моделях, кроме Compact. В модели Compact Ø180 мм. Направляющие линейки длиной 500 мм каждая. В кожухе предусмотрен выход под аспирацию Ø120 мм.
	СИСТЕМА БЫСТРОГО ПОЗИЦИОНИРОВАНИЯ КОЖУХА Позволяет быстро восстановить заданную настройку направляющих линеек после снятия кожуха.
	НАСТРОЙКИ КОЖУХА Настройка направляющих линеек по миллиметровым шкалам с помощью удобных регулировочных винтов.

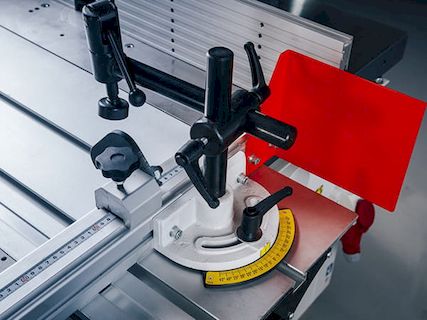

	ТЕЛЕСКОПИЧЕСКАЯ ПОВОРОТНАЯ ЛИНЕЙКА Телескопическая линейка 900 мм + удлинение 700 мм. 2 флажковых упора для шипорезных работ. Поворот линейки на угол ±45° по шкале с градусами. Приставной стол 500х320 мм исключает провисание габаритных заготовок.

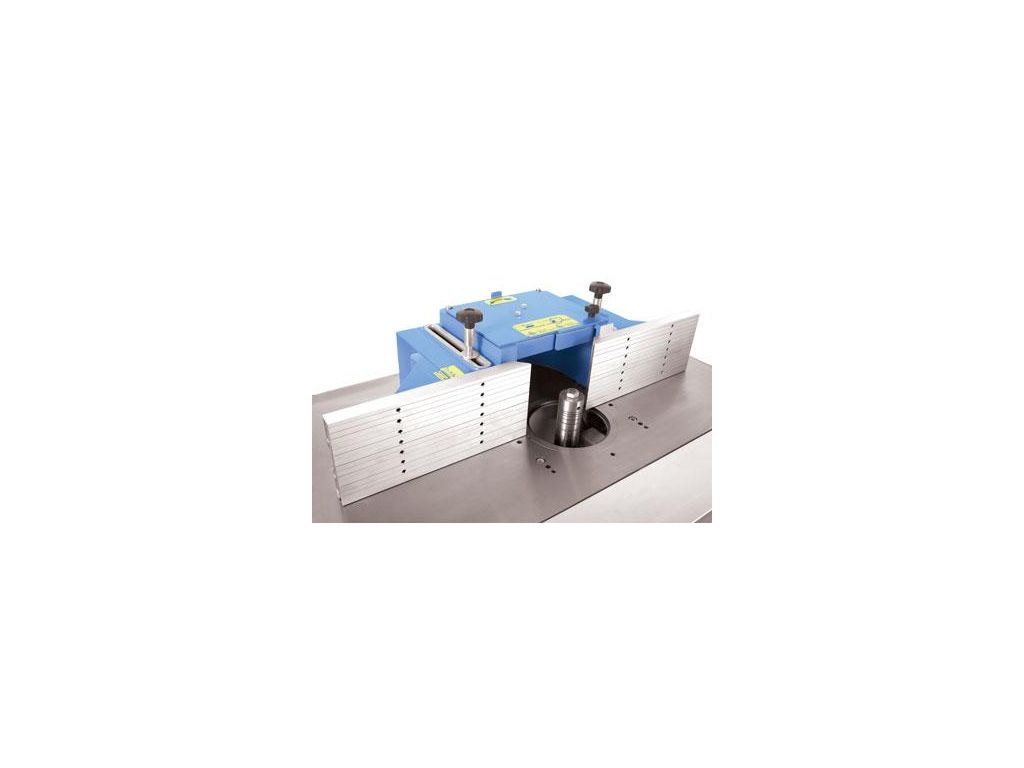

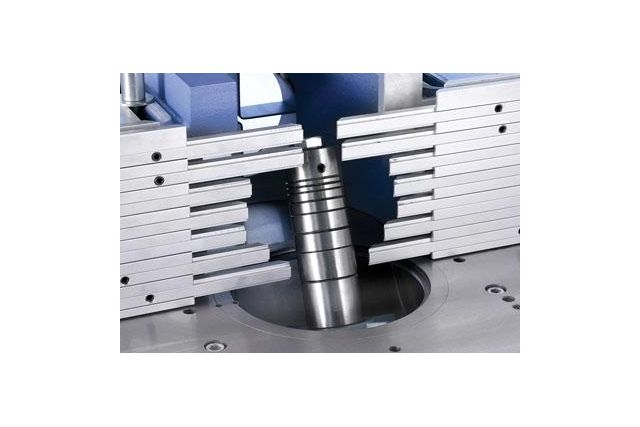

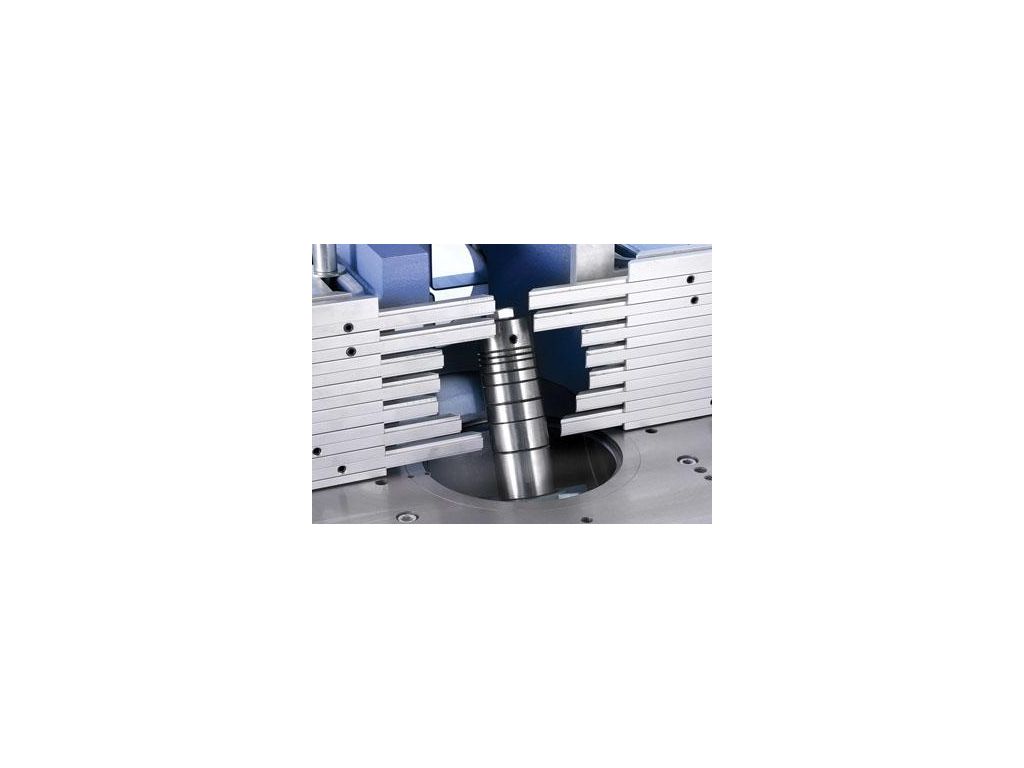

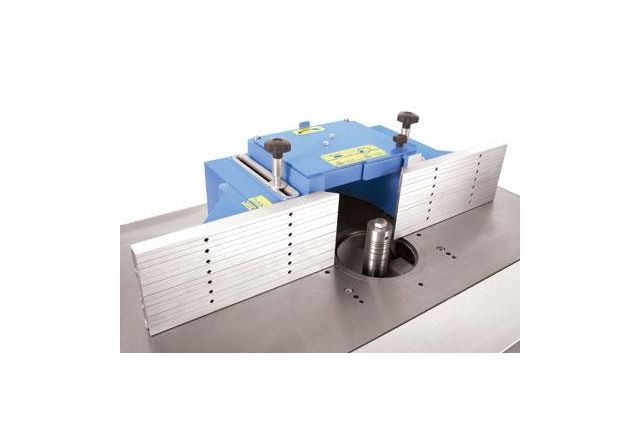

	ИНТЕГРАЛЬНЫЕ НАПРАВЛЯЮЩИЕ Две направляющие линейки общей длиной 1000 мм - идеальная база при обработке. Исключен подрыв древесины на краях, так как выдвижные пластины сокращают расстояние между направляющими линейками и не позволяют заготовке проваливаться внутрь кожуха. Дополнительная защита рук оператора.
	ЭКСЦЕНТРИКОВЫЙ ПРИЖИМ Фиксация заготовок на каретке с помощью эксцентрикового прижима.
	МОТОРНЫЙ ОТСЕК Привод шпинделя от мощного двигателя через клиноременную передачу. Литой чугунный стол с ребрами жесткости отлично гасит вибрации и обеспечивает точность обработки и жесткость конструкции на всем периоде эксплуатации. Шпиндельная чаша закрыта защитным кожухом для лучшего удаления стружки через подведенный патрубок, что исключает ее попадание в моторный отсек.
	ПЕРЕКЛЮЧЕНИЕ СКОРОСТЕЙ Осуществляется путем быстрой и удобной перестановки ремня. Предусмотрен механизм жесткой фиксации шпинделя при смене инструмента. Индикация выбранной частоты вращения с помощью флажка. 4 скорости вращения шпинделя: 1400, 3500, 6000, 8000 об/мин. Концевой выключатель исключает возможность включения станка при заблокированном шпинделе, что соответствует европейским нормам безопасности.
	ШИПОРЕЗНЫЙ КОМПЛЕКТ (В МОДЕЛИ OPTIMAL НЕ ПОСТАВЛЯЕТСЯ) Состоит из: кожуха для фрез Ø320 мм; чугунной шипорезной приставки для коротких заготовок; передвижного упора для фиксации заготовки к телескопической линейке. Приставка позволяет: зафиксировать заготовку максимально близко к фрезе, что исключает её вибрации; срезать шипы на коротких заготовках.

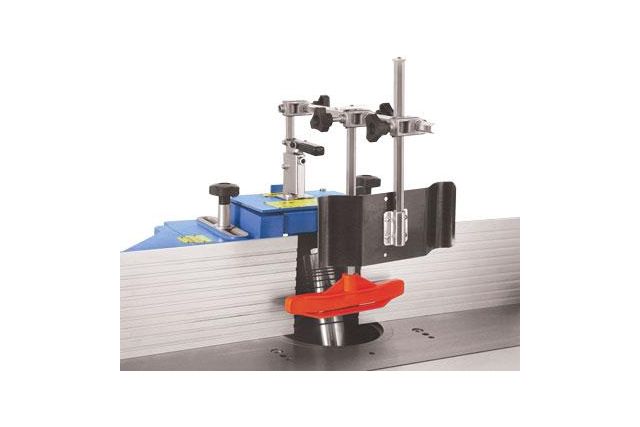

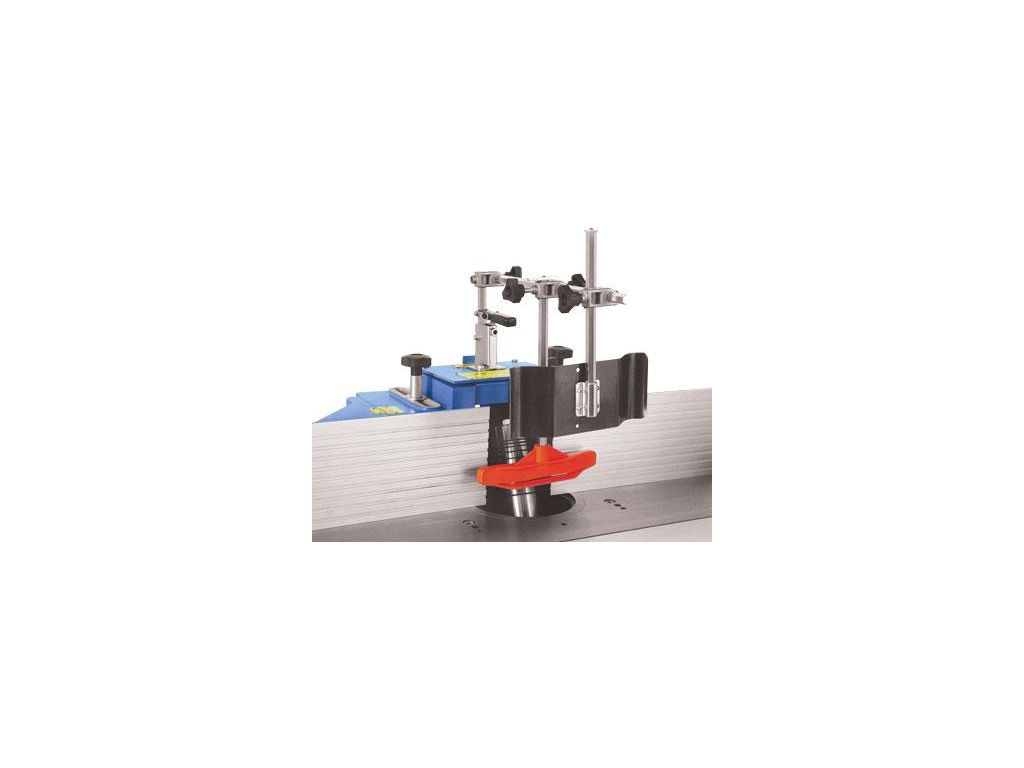

	ПРИЖИМ MORI Прижимает заготовку в двух плоскостях: сверху к столу и сбоку к направляющим линейкам, что обеспечивает точность обработки и безопасность оператора.
	НАПРАВЛЯЮЩИЕ КАРЕТКИ Каретка перемещается по высокопрочным закаленным стальным направляющим пластинам. Пластины при необходимости могут быть заменены, что делает ресурс каретки практически вечным.
	СИСТЕМА БЕЗОПАСНОСТИ Соответствует европейским нормам. При открытой крышке моторного отсека срабатывает концевой выключатель и блокирует возможность включения станка (выделено зеленым). При смене инструмента шпиндель стопорится специальным штоком, одновременно срабатывает концевик (выделено красным). Это блокирует включение станка с застопоренным шпинделем и позволяет избежать дорогостоящего ремонта.
	ПАНЕЛЬ УПРАВЛЕНИЯ Удобная и информативная с отображением выбранной частоты вращения шпинделя, об/мин и угла наклона шпинделя,°: маховик подъема шпинделя; маховик наклона шпинделя; кнопки включения; переключатель направления вращения шпинделя (реверс), кроме Compact; аварийный выключатель.
	СТОПОР КАРЕТКИ Удобно использовать при продольном фрезеровании или работе по шаблону, когда не требуется перемещение каретки. Для удобного перемещения каретки предусмотрено две рукоятки.
	ПРЕДУСТАНОВКА ПОД АВТОПОДАТЧИК В столе предусмотрены 4 отверстия с резьбой для установки автоподатчика.
	АСПИРАЦИОННЫЕ ПАТРУБКИ Первый аспирационный патрубок расположен под столом для более эффективного удаления стружки из шпиндельной чаши. Второй патрубок находится в защитном кожухе шпинделя.

Частые вопросы

В ответах на часто задаваемые вопросы вы найдете больше полезной информации о фрезерных станках по дереву и их особенностях.

Какие бывают фрезерные станки по дереву?

По конструкции фрезерные станки по дереву делятся на вертикально-фрезерные, копировально-фрезерные и ЧПУ. По назначению они бывают бытовые, полупрофессиональные и профессиональные.

Какие преимущества дает наклон шпинделя фрезерного станка?

Наклон шпинделя позволяет создавать более сложные профили и соединения, которые невозможны на станке с фиксированным шпинделем. Также при наклоне шпинделя режущая кромка фрезы работает более эффективно, обеспечивая более чистый рез и уменьшая риск прожига древесины.

Как регулируется скорость вращения шпинделя на фрезерном станке?

Скорость вращения шпинделя на фрезерном станке может регулироваться двумя способами:

• Перебрасывание ремней на шкивах
• Электронное управление (инвертор).

На что обратить внимание при выборе фрезерного станка по дереву?

Рассмотрите следующие характеристики станка:

• Мощность двигателя - определяет, с какими породами древесины и фрезами может работать станок
• Диаметр шпинделя - должен соответствовать диаметру посадочного отверстия ваших фрез
• Наличие и диапазон наклона шпинделя
• Размер рабочего стола
• Наличие и ход форматной каретки - для шипорезки и точного торцевания
• Диапазон скоростей вращения шпинделя - чем шире диапазон, тем универсальнее станок
• Качество изготовления
• Возможность подключения системы аспирации
• Возможность установки автоподатчика.

Какие виды работ можно выполнять на фрезерном станке по дереву?

Возможности фрезерного станка очень широки:

• Профилирование - изготовление плинтусов, наличников, карнизов, багетов, фигурных кромок на мебельных фасадах
• Выборка пазов и четвертей для соединений «шип-паз», «ласточкин хвост», под стекло или задние стенки
• Шипорезка — формирование шипов и ушек для прочных столярных соединений
• Фальцовка — создание уступов по краю заготовки
• Фрезерование по шаблону - изготовление криволинейных деталей или идентичных копий
• Создание филенок для дверных полотен и мебельных фасадов
• Выравнивание торцов (торцевание) и плоскостей.
