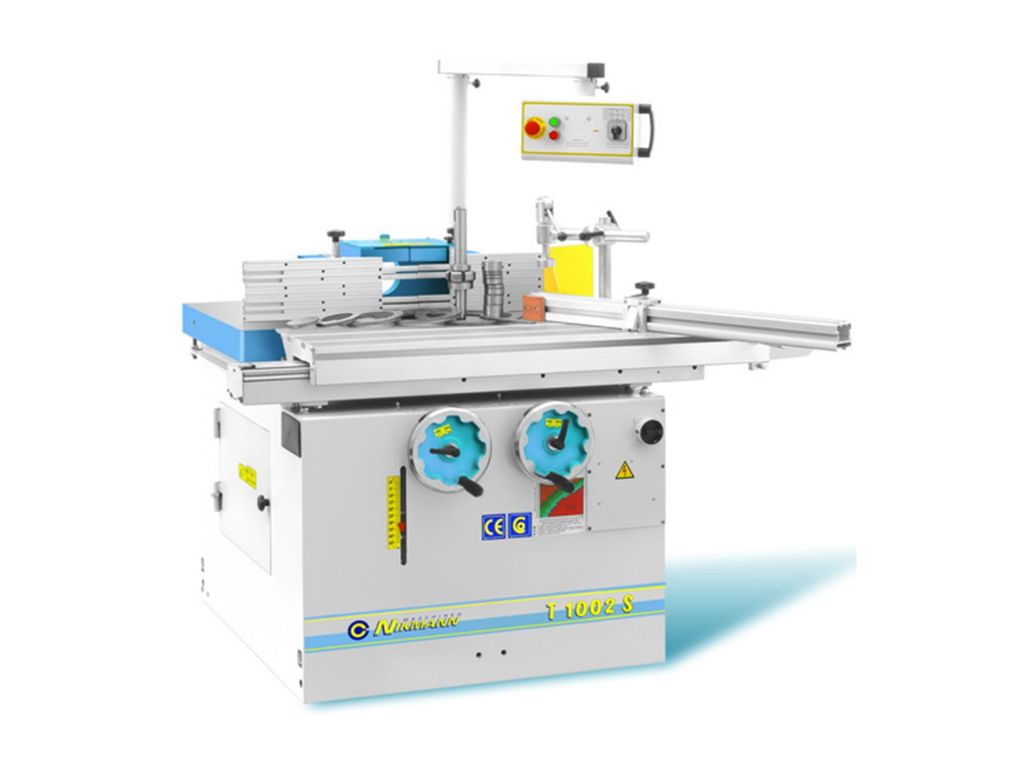

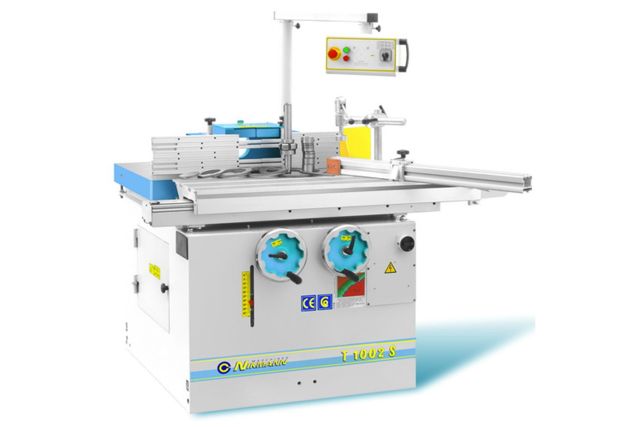

Фрезерный станок STOMANA T1002S

СМЕННЫЙ ШПИНДЕЛЬ МК4

Удобная смена шпинделей под разные посадочные диаметры фрез: 30, 32, 40, 50 и шпиндель для концевых фрез.

Позволяет в одном станке иметь шпиндели разных диаметров и работать концевым инструментом.

Удобно когда фрезы имеют разные посадочные диаметры, а собранные комплекты фрез можно менять вместе со шпинделем, не снимая их.

В комплекте поставляется 2 шпинделя: Ø32мм и для концевых фрез (под цангу ER32).

ШПИНДЕЛЬ ПОД КОНЦЕВОЙ ИНСТРУМЕНТ

В комплекте со станком поставляется шпиндель под концевой инструмент с креплением под цангу ER 32. (Цанга и инструмент в комплект поставки не входят).

Ключ для съема шпинделя и ключ для зажима цанг ER 32 поставляются в комплекте со станком.

НАКЛОН ШПИНДЕЛЯ 0 - 45°

Улучшает качество обработки поверхности при разной глубине профиля на одной заготовке.

Работа без наклона:

На верхнем рисунке скорость в точке С значительно больше скорости в точке В, т.к. R2 значительно больше R1. Поэтому качество обработки поверхности D в точках В и С будет отличаться, а также может вызвать перегрев поверхности заготовки и инструмента.

Работа с наклоном:

При наклоне шпинделя скорость в точках В и С практически одинакова, т.к. R2 не намного больше R1. Это повышает качество обработки и увеличивает ресурс инструмента.

СИСТЕМА БЫСТРОГО ПОЗИЦИОНИРОВАНИЯ КОЖУХА

Позволяет быстро восстановить заданную настройку направляющих линеек после снятия кожуха.

МОТОРНЫЙ ОТСЕК

Привод шпинделя от мощного двигателя посредством 2-х клиновых ремней.

Литой чугунный стол с ребрами жесткости отлично гасит вибрации и обеспечивает точность обработки и жесткость конструкции на всем периоде эксплуатации. Шпиндельная чаша закрыта защитным кожухом для лучшего удаления стружки через подведенный патрубок, что исключает ее попадание в моторный отсек.

ПЕРЕКЛЮЧЕНИЕ СКОРОСТЕЙ

Осуществляется путем быстрой и удобной перестановки ремней. Предусмотрен механизм жесткой фиксации шпинделя при смене инструмента. Индикация выбранной частоты вращения с помощью флажка.

6 скоростей вращения шпинделя: 10000, 8000, 6000, 5000, 4000, 3000 об/мин.

Концевой выключатель исключает возможность включения станка при заблокированном шпинделе, что соответствует европейским нормам безопасности.

ШПИНДЕЛЬНАЯ ЧАША

Диаметр отверстия в столе – 260мм. Это позволяет опускать в стол инструмент большого диаметра.

Также большой диаметр чаши удобен при работе с шпинделем под наклоном.

ЗАЩИТНОЕ ОГРАЖДЕНИЕ ШПИНДЕЛЯ

Кожух для фрез диаметром 250 мм.

Направляющие линейки длиной 500 мм каждая.

В кожухе предусмотрен выход под аспирацию Ø120мм.

ПУЛЬТ УПРАВЛЕНИЯ

Вынесенный на уровне глаз, на поворотной консоли. Удобный и информативный. На пульте расположены:

• Переключатель частоты вращения шпинделя;

• Электронная цифровая индикация выбранной частоты вращения шпинделя, об/мин;

• Кнопки вкл/выкл;

• Аварийный выключатель;

• Переключатель направления вращения шпинделя - реверс (поставляется по запросу).

НАСТРОЙКИ КОЖУХА

Настройка направляющих линеек по миллиметровым шкалам с помощью удобных регулировочных винтов.

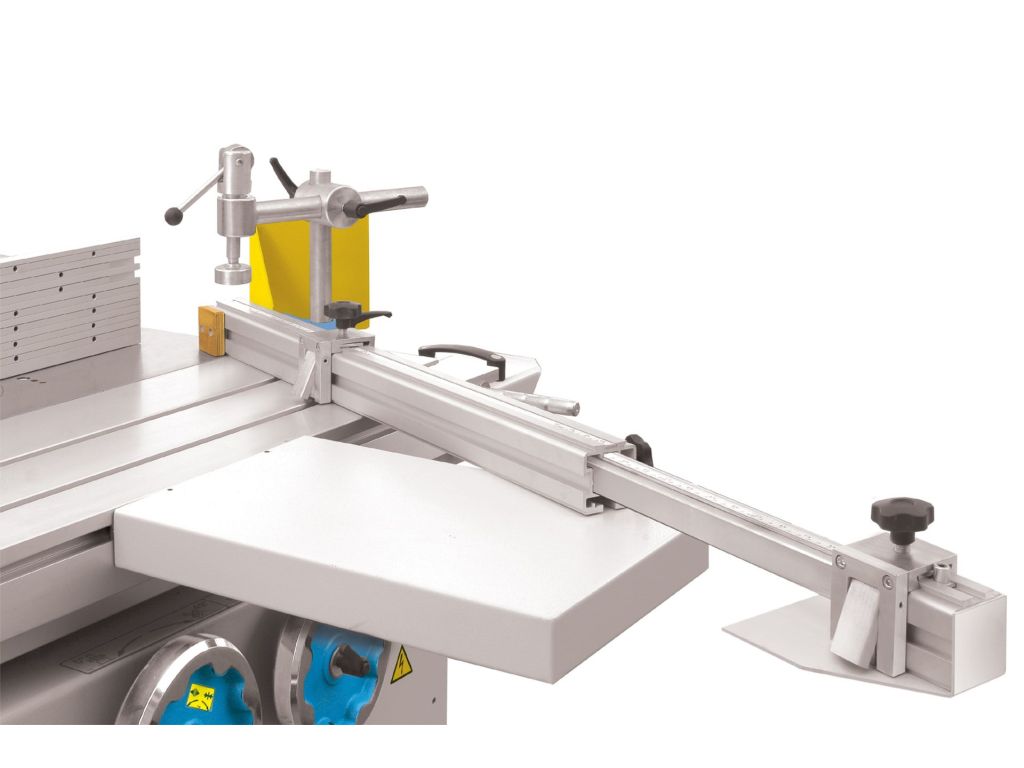

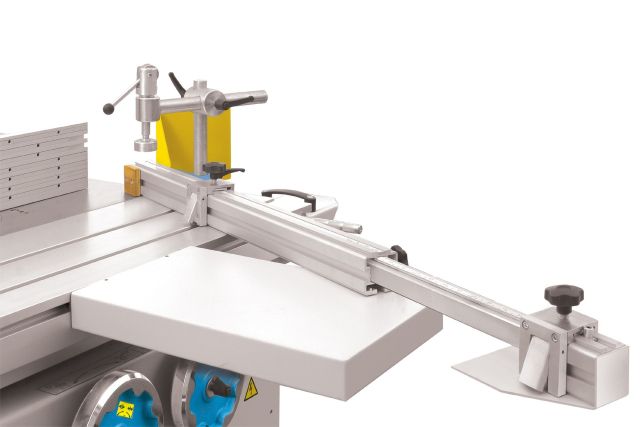

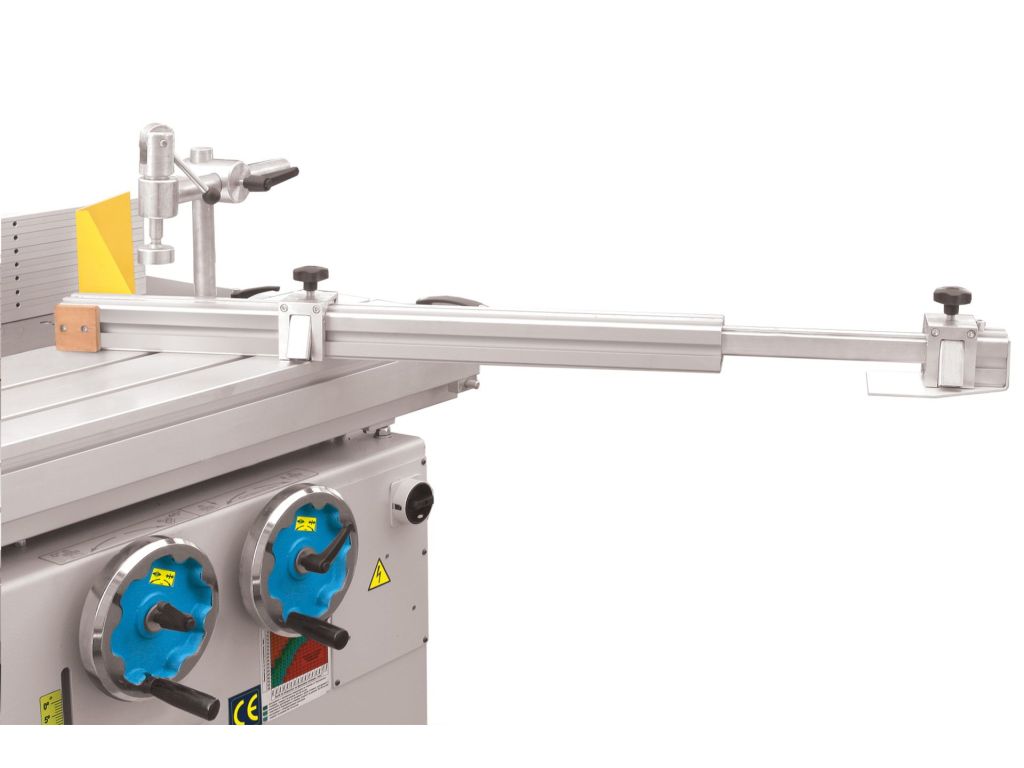

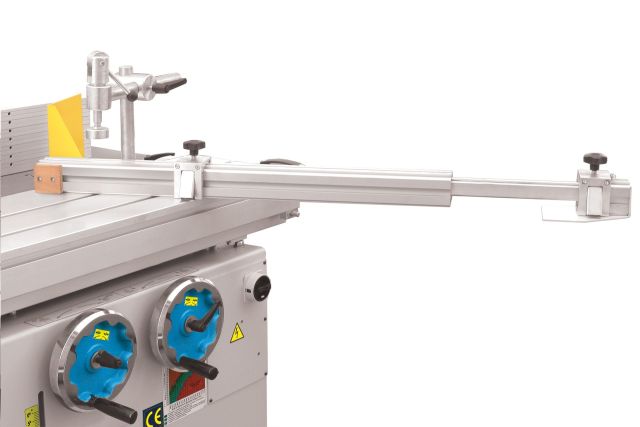

ТЕЛЕСКОПИЧЕСКАЯ ПОВОРОТНАЯ ЛИНЕЙКА

Телескопическая линейка 900 мм + удлинение 700 мм.

2 флажковых упора для шипорезных работ.

Поворот линейки на угол ±45° по шкале с градусами.

Приставной стол 500 х 320 мм исключает провисание габаритных заготовок.

ИНТЕГРАЛЬНЫЕ НАПРАВЛЯЮЩИЕ

Две направляющие линейки общей длиной 1000 мм - идеальная база при обработке.

Исключен подрыв древесины на краях т.к. выдвижные пластины сокращают расстояние между направляющими линейками и не позволяют заготовке проваливаться внутрь кожуха.

Дополнительная защита рук оператора.

ЭКСЦЕНТРИКОВЫЙ ПРИЖИМ

Фиксация заготовок на каретке при помощи эксцентрикового прижима.

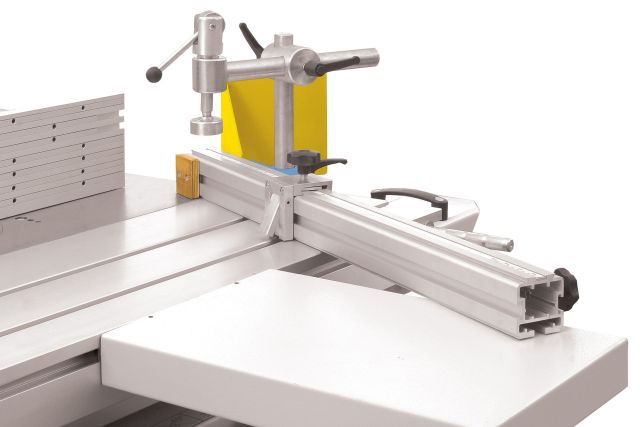

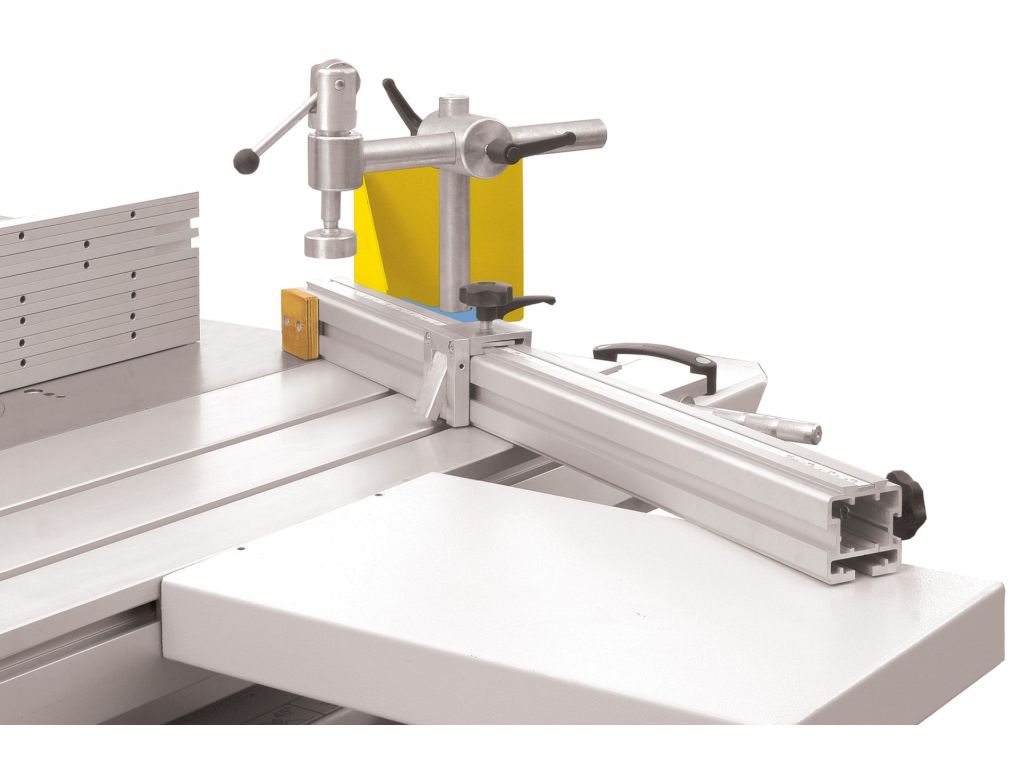

ПРИЖИМ MORI

Прижимает заготовку в двух плоскостях: сверху к столу и сбоку к направляющим линейкам, что обеспечивает точность обработки и безопасность оператора.

НАПРАВЛЯЮЩИЕ КАРЕТКИ

• Каретка перемещается по высокопрочным закаленным стальным направляющим пластинам.

• Пластины при необходимости могут быть заменены, что делает ресурс каретки практически вечным.

• Аналогичная конструкция реализована ведущими немецкими производителями станков.

СИСТЕМА БЕЗОПАСНОСТИ

Соответствует европейским нормам. При открытой крышке моторного отсека срабатывает концевой выключатель и блокирует возможность включения станка (выделено зеленым).

При смене инструмента шпиндель стопорится специальным штоком, одновременно срабатывает концевик (выделено красным).

Это блокирует включение станка с застопоренным шпинделем и позволяет избежать дорогостоящего ремонта.

АСПИРАЦИОННЫЕ ПАТРУБКИ

Первый аспирационный патрубок расположен под столом для более эффективного удаления стружки из шпиндельной чаши.

Второй патрубок находится в защитном кожухе шпинделя.

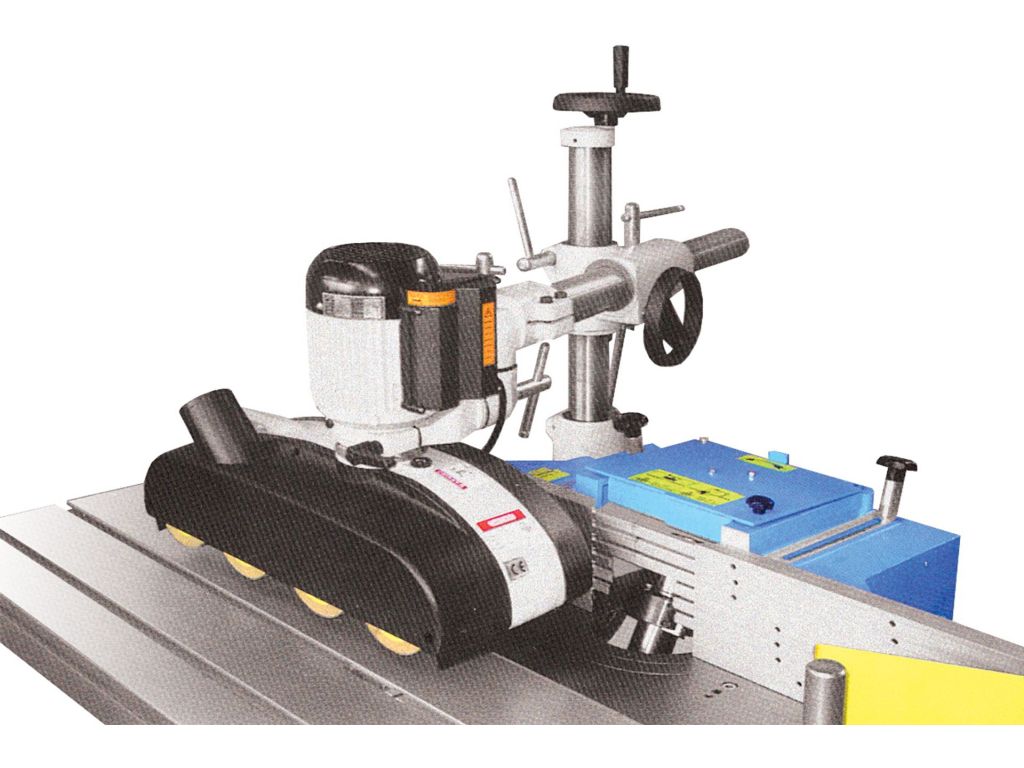

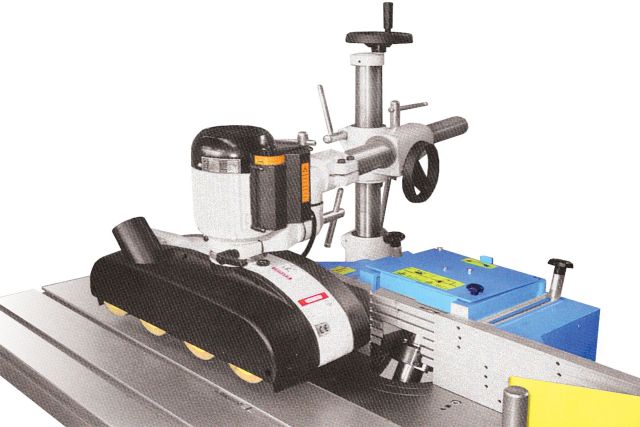

ПРЕДУСТАНОВКА ПОД АВТОПОДАТЧИК

В столе предусмотрены 4 отверстия с резьбой для установки автоподатчика.

ШИПОРЕЗНЫЙ КОМПЛЕКТ (В КОМПЛЕКТ ПОСТАВКИ НЕ ВХОДИТ)

Состоит из:

• кожух для фрез Ø320 мм;
• чугунная шипорезная приставка для коротких заготовок;
• передвижной упор для фиксации заготовки к телескопической линейке.

Приставка позволяет:

• зафиксировать заготовку максимально близко к фрезе что исключает её вибрации;
• зарезать шипы на коротких заготовках.

СТОПОР КАРЕТКИ

Удобно использовать при продольном фрезеровании или работе по шаблону, когда не требуется перемещение каретки.

Для удобного перемещения каретки предусмотрено две рукоятки.
