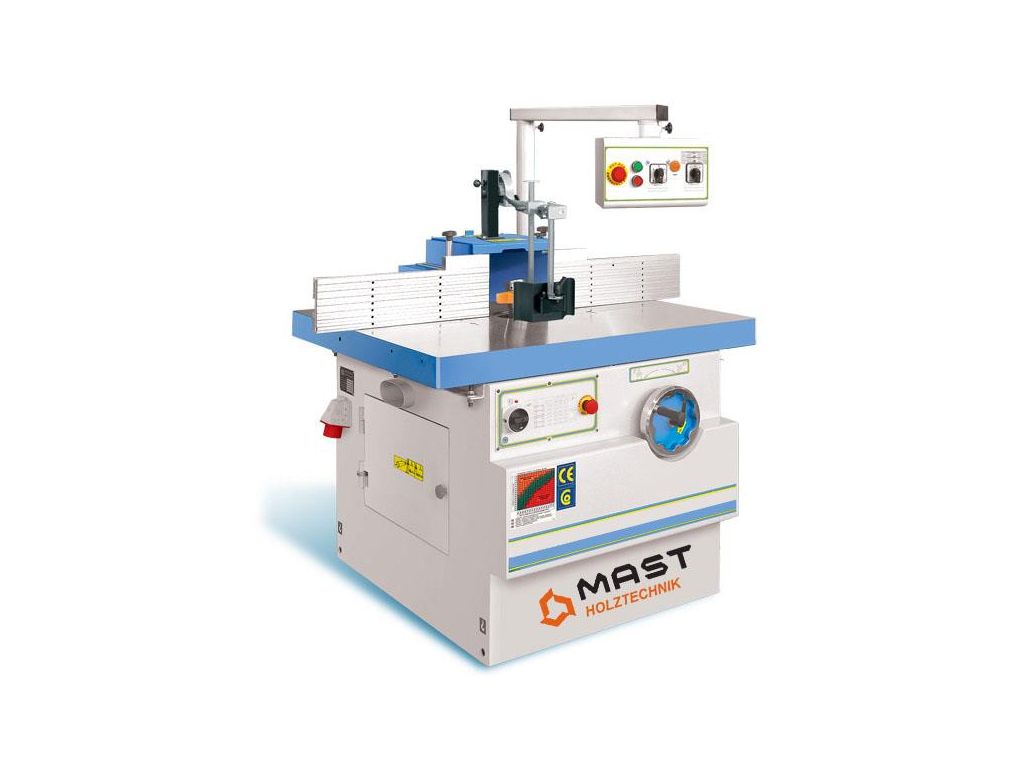

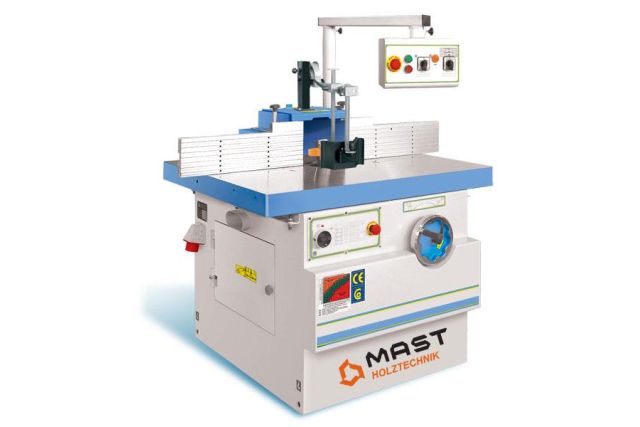

Фрезерный станок по дереву MAST Holztechnik T 1003 – это профессиональное оборудование для выполнения широкого спектра фрезерных работ. Наклон шпинделя от 0° до 45° позволяет обрабатывать профили под углом, уменьшает необходимое количество инструментов и повышает качество обработки сложных форм. 6 скоростей вращения шпинделя (3000/ 4000/ 5000/ 6000/ 8000/ 10000 об/мин) позволяют оптимизировать скорость резки под разные типы фрез и породы древесины. Двухскоростной двигатель мощностью 4,5 кВт/5,5 кВт дает возможность быстро адаптировать станок к требованиям материала и инструмента.
Максимальный диаметр фрезы при профилировании составляет 275 мм, при шипорезке – 400 мм. Рабочий стол размером 1100х900 мм изготовлен из чугуна, что обеспечивает высокую жесткость, стабильность и минимизацию вибраций. Дополнительным преимуществом являются сменные кольца стола диаметром 75, 110, 160, 210, 310, 360 мм, которые максимально уменьшают открытую зону вокруг фрезы и предотвращают провал заготовки. Благодаря своей универсальности, мощному функционалу и надежности, этот фрезерный станок с наклоном шпинделя будет выгодным приобретением для профессиональной деревообрабатывающей мастерской.
Технические характеристики фрезерного станка по дереву MAST Holztechnik T 1003
| СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ | |
| Размеры рабочего стола, мм | 1100 x 900 |
| Высота рабочего стола от пола, мм | 850 |
| Расстояние с переднего канта рабочего стола до центра шпинделя, мм | 450 |
|
Сменный шпиндель: - конус Морзе - диаметр - рабочая длина |
MK5 Ø 50 160 |
| Диаметры колец в рабочем столе, мм | ø75, ø110, ø160, ø210, ø310, ø360 |
| Наклон шпинделя | 0°/45° |
| Обороты шпинделя, об/мин | 3000/4000/5000/6000/8000/10000 |
|
Максимальный диаметр инструмента, мм: - при профилировании - при шипорезке |
Ø 275 Ø 400 |
| Макс. диаметр/глубина опускания инструмента под рабочую поверхность стола, мм | Ø 350/h=60 |
| Мощность двухскоростного двигателя, кВт | 4.5/5.5 (6.0/7.5) |
| Интегральные линейки, мм | 2 х 550 |
|
Диаметры патрубков для аспирации, мм: - над рабочим столом - под рабочим столом |
Ø 120 Ø 120 |
| Габаритные размеры, ДхШхВ (без передвижного пульта), мм | 1100 x 1000 x 1120 |
| Вес, кг | 465 |
| ОПЦИИ | |
| Шипорезная каретка с круглыми направляющими | |
| Телескопическая линейка из двух упоров | |
| Мощность главного двигателя, кВт | 7.5 (10.2) |
| Стол и предохранитель для шипорезки, мм | Ø 400 |
| Левое/правое вращение шпинделя | |
| Удлинение стола слева и справа | |
| Сменный шпиндель, МК5 (диаметр/используемая высота), мм | ø30/140, ø1 1/4"/140, ø32/140, ø35/140, ø40/160, ø50/160 |
Преимущества фрезерного станка по дереву MAST Holztechnik T 1003
- Двухскоростной двигатель мощностью 4,5 кВт/ 5,5 кВт (6 кВт/ 7,5 кВт)
- Напряжение питания – 400 В
- Диаметр шпинделя – 50 мм
- Вертикальный ход шпинделя – 120 мм
- Наклон шпинделя от 0° до 45°
- 6 скоростей вращения шпинделя (3000, 4000, 5000, 6000, 8000, 10000 об/мин)
- Максимальный диаметр фрезы – 275 мм при профилировании, 400 мм при шипорезке
- Электродинамический тормоз шпинделя
- Блокировка шпинделя при смене инструмента
- Электрическая блокировка запуска при смене оборотов
- Чугунный стол размером 1100х900 мм
- Комплект сменных колец для стола диаметром 75, 110, 160, 210, 310, 360 мм
- 2 выхода под аспирацию Ø 120 мм (над и под столом)
- Жесткая, вибростойкая конструкция весом 465 кг.
Доступные опции фрезерного станка по дереву MAST Holztechnik T 1003
- Шипорезная каретка с круглыми направляющими
- Шипорезный стол и кожух
- Мощность двигателя 7,5 кВт (10,2 кВт)
- Телескопическая линейка из двух упоров
- Левое/правое вращение шпинделя
- Удлинение стола слева и справа
- Сменные шпиндели ø30/140 мм, ø1 1/4"/140 мм, ø32/140 мм, ø35/140 мм, ø40/160 мм, ø50/160 мм.
Конструктивные особенности фрезерного станка по дереву MAST Holztechnik T 1003
 |

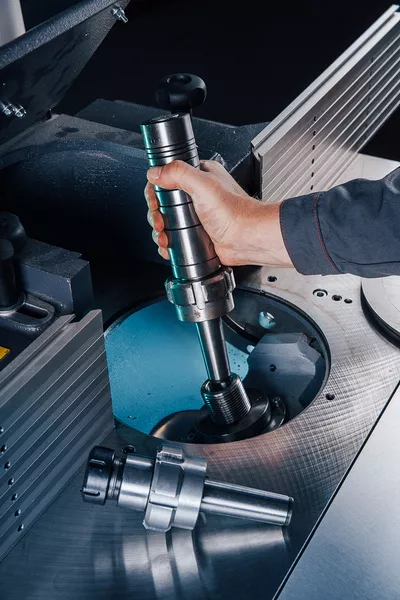

СМЕННЫЙ ШПИНДЕЛЬ МК5 Удобная смена шпинделей под разные посадочные диаметры фрез: 30, 32, 40, 50 и шпиндель для концевых фрез. Позволяет в одном станке иметь шпиндели разных диаметров и работать концевым инструментом. Удобно, когда фрезы имеют разные посадочные диаметры, а собранные комплекты фрез можно менять вместе со шпинделем, не снимая их. В комплекте поставляется 2 шпинделя: Ø 32 мм и для концевых фрез (под цангу ER32). Шпиндель МК5 имеет усиленную конструкцию. Предназначен для работы с тяжелыми фрезами при интенсивных условиях эксплуатации. |
 |

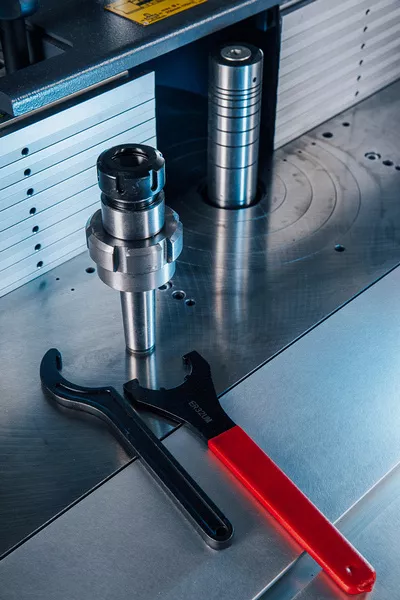

ШПИНДЕЛЬ ПОД КОНЦЕВОЙ ИНСТРУМЕНТ В комплекте со станком поставляется шпиндель под концевой инструмент с креплением под цангу ER32 (цанга и инструмент в комплект поставки не входят). Ключ для снятия шпинделя и ключ для зажима цанг ER32 поставляются в комплекте со станком. |
 |

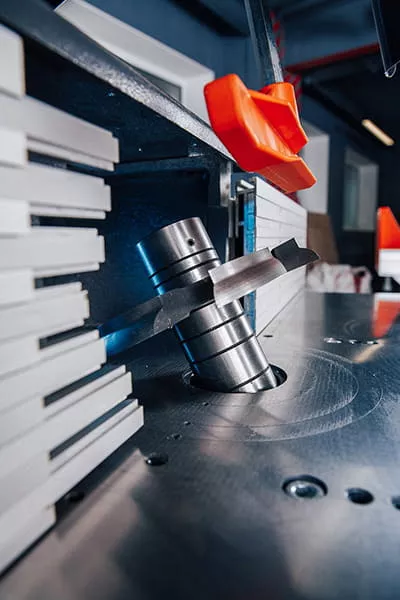

НАКЛОН ШПИНДЕЛЯ 0-45° Улучшает качество обработки поверхности при разной глубине профиля на одной заготовке. Работа без наклона: На рис.2 скорость в точке существенно больше скорости в точке В, т.к. R2 значительно больше R1. Поэтому качество обработки поверхности D в точках В и С будет отличаться, а также может привести к перегреву поверхности заготовки и инструмента.
Работа с наклоном: При наклоне шпинделя скорость в точках практически одинаковая, т.к. R2 не намного больше R1. Это увеличивает качество обработки и ресурс инструмента (рис.3).
|
 |

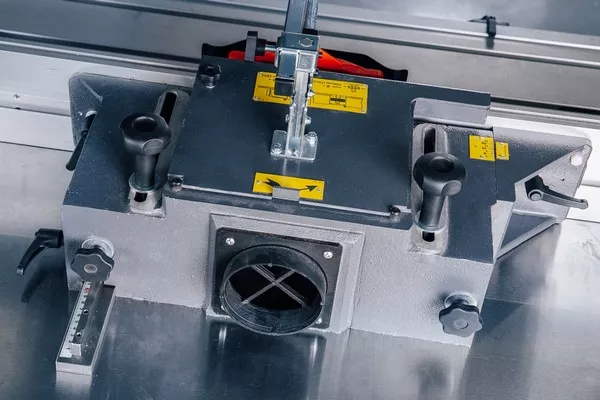

ЗАЩИТНОЕ ОГРАЖДЕНИЕ ШПИНДЕЛЯ Кожух для фрез диаметром 250 мм. Направляющие линейки длиной 500 мм каждая. В кожухе предусмотрен выход под аспирацию Ø120 мм. |
 |

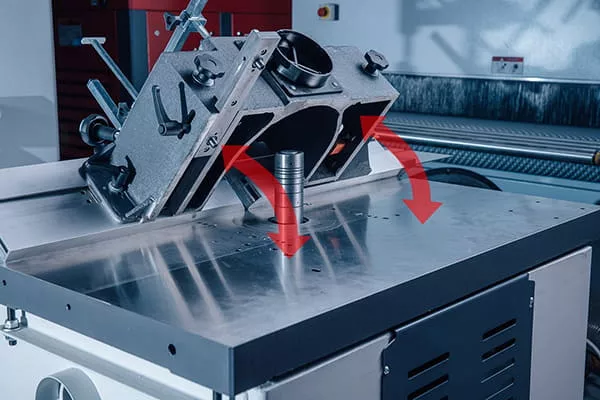

СИСТЕМА БЫСТРОГО ПОЗИЦИОНИРОВАНИЯ КОЖУХА Позволяет быстро восстановить заданные настройки направляющих линеек после снятия кожуха. |
 |

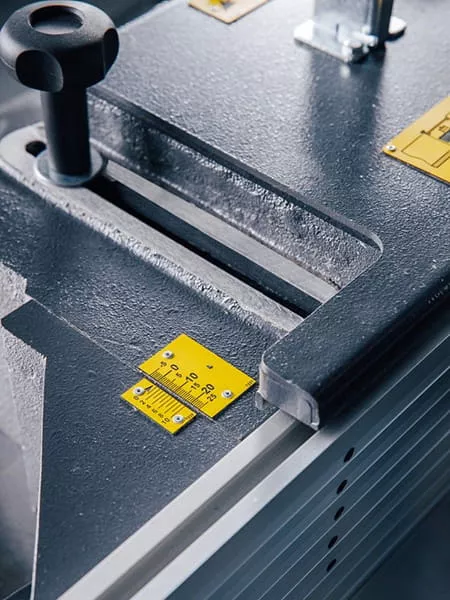

НАСТРОЙКА КОЖУХА Настройка направляющих линеек по миллиметровым шкалам с помощью удобных регулировочных винтов. |
 |

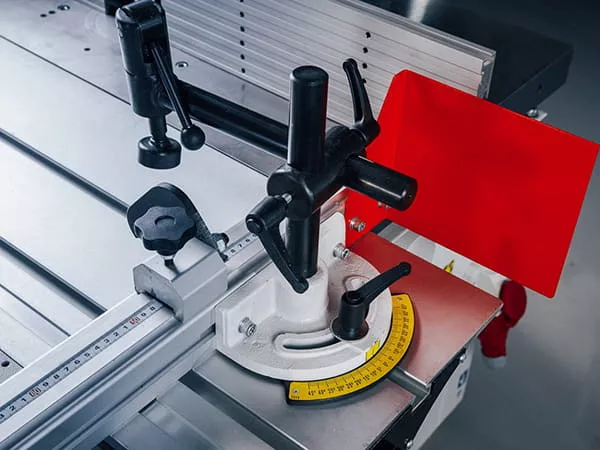

ЭКСЦЕНТРИКОВЫЙ ПРИЖИМ Фиксация заготовок на каретке с помощью эксцентрикового прижима. |
 |
ШПИНДЕЛЬНАЯ ЧАША Диаметр отверстия в столе – 260 мм. Это позволяет опускать в стол инструмент большого диаметра. Также большой диаметр чаши удобен при работе со шпинделем под наклоном. Шпиндельная чаша закрыта защитным кожухом для лучшего удаления стружки через подведенный патрубок, что делает невозможным ее попадание в моторный отсек. |
 |
МОТОРНЫЙ ОТСЕК Привод шпинделя от мощного двигателя с помощью клиноременной передачи. |
 |

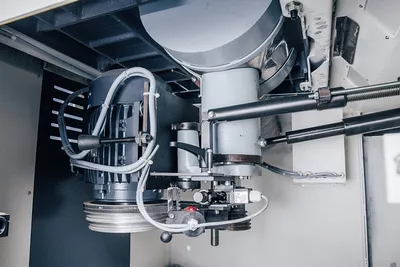

ПЕРЕКЛЮЧЕНИЕ СКОРОСТЕЙ Осуществляется путем быстрой и удобной перестановки ремня. Индикация выбранной частоты вращения с помощью флажка. 6 скоростей вращения шпинделя (3000/ 4000/ 5000/ 6000/ 8000/ 10000 об/мин). Предусмотрен механизм жесткой фиксации шпинделя при смене инструмента. Конечный выключатель делает невозможным включение станка при заблокированном шпинделе, что соответствует европейским нормам безопасности. |
 |

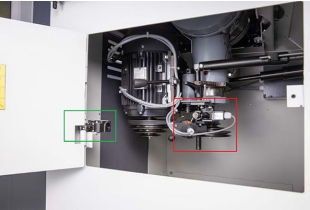

СИСТЕМА БЕЗОПАСНОСТИ Соответствует европейским нормам. При открытой крышке отсека срабатывает конечный выключатель и блокирует возможность включения станка (выделено зеленым). При смене инструмента шпиндель стопорится специальным штоком, одновременно срабатывает концевик (выделено красным). Это блокирует включение станка с застопоренным шпинделем и позволяет избежать дорогостоящего ремонта. |
 |
ПАНЕЛЬ УПРАВЛЕНИЯ Удобная и информативная с:
|
 |
АСПИРАЦИОННЫЕ ПАТРУБКИ Первый аспирационный патрубок расположен под столом для более эффективного удаления стружки из шпиндельной чаши. Второй патрубок находится в защитном кожухе шпинделя. |
 |

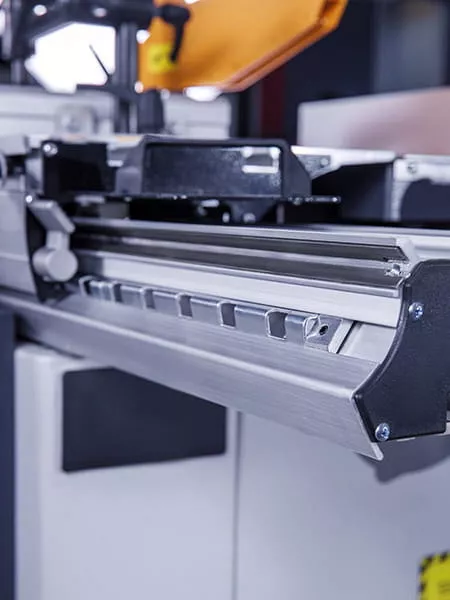

НАПРАВЛЯЮЩИЕ КАРЕТКИ Каретка перемещается по высокопрочным закаленным стальным направляющим пластинам. Пластины по необходимости могут быть заменены, что делает ресурс каретки почти вечным. Аналогичная конструкция реализована ведущими немецкими производителями станков. |
 |

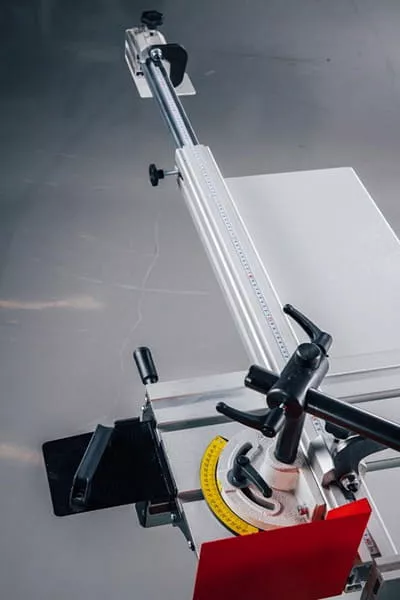

ТЕЛЕСКОПИЧЕСКАЯ ПОВОРОТНАЯ ЛИНЕЙКА
|
 (1).jpg) |

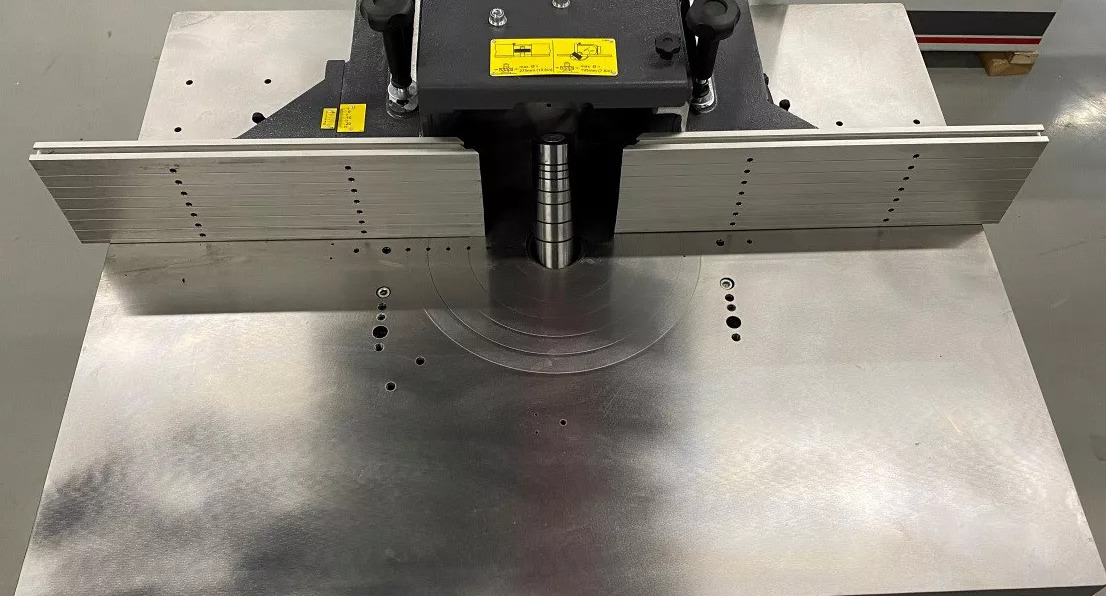

РАБОЧИЙ СТОЛ Литой чугунный стол с ребрами жесткости отлично гасит вибрации и обеспечивает точность обработки и жесткость конструкции на весь период эксплуатации. Размер стола 1100х900 мм обеспечивает удобную работу с габаритными заготовками. Направляющие линейки длиной 550 мм каждая. |
 |
ПОДЪЕМ/ОПУСКАНИЕ ШПИНДЕЛЯ Осуществляется маховиком, расположенным на боковой панели станка. Флажок отображает угол наклона шпинделя. Для точности настройки высоты на маховике расположен счетчик положения шпинделя. |
Частые вопросы
Из ответов на вопросы можно больше узнать о преимуществах и особенностях фрезерных станков с наклоном шпинделя.
Чем фрезерный станок с наклоном шпинделя отличается от модели с фиксированным шпинделем?
В модели с фиксированным шпинделем ось фрезы всегда вертикальная, поэтому сложные профили или фаски нужно формировать изменением инструмента или положения заготовки. В станках с наклоном шпинделя угол регулируется механически.
Почему фрезерный станок с наклоном шпинделя считается более универсальным, чем обычный?
Фрезерный станок с наклоном шпинделя считается более универсальным, чем обычный (с вертикально фиксированным шпинделем) из-за его способности выполнять широкий спектр операций под углом без сложной перенастройки оснастки или наклона самой заготовки. К примеру, вместо покупки угловых фрез вы можете использовать одну стандартную профильную фрезу и просто наклонять шпиндель, получая нужный угол.
Как реализуется механизм наклона шпинделя во фрезерных станках?
Шпиндель крепится в специальном поворотном корпусе или на качающейся плите, которая вращается вокруг оси с помощью винтового или зубчатого механизма. Регулировка угла осуществляется вручную или через рычажную передачу с фиксацией.
Как обеспечивается точность фиксации угла наклона шпинделя фрезерного станка?
Точность фиксации угла наклона шпинделя обеспечивается зубчато-винтовым механизмом с фиксатором и шкалой или цифровым индикатором. В профессиональных моделях предусмотрены упоры с микрорегулировкой и система блокировки, которая предотвращает самопроизвольное смещение шпинделя во время работы.
Как организована система аспирации во фрезерных станках с наклоном шпинделя?
Обычно такие станки имеют 2 аспирационных патрубка - над и под столом. Верхний отсасывает пыль из рабочей зоны, нижний – из корпуса фрезы. Такая система позволяет эффективно удалять пыль и стружку вне зависимости от угла наклона шпинделя.
