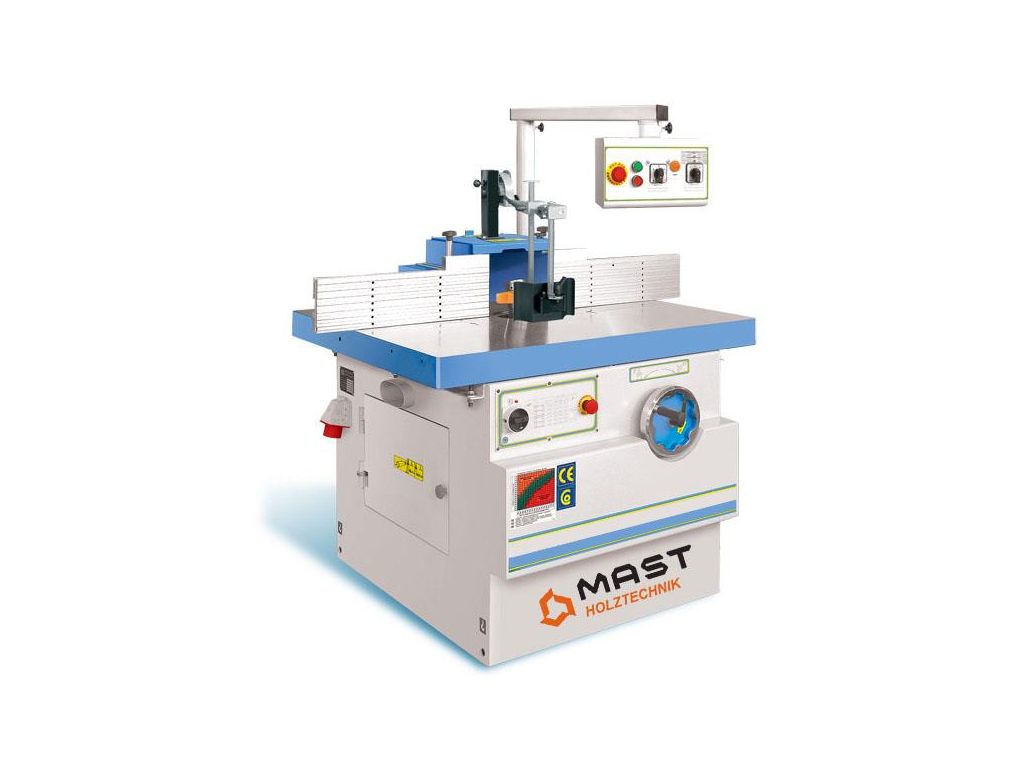

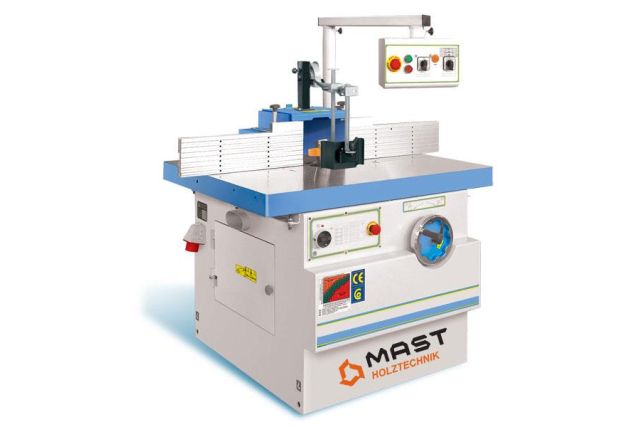

Фрезерний верстат по дереву MAST Holztechnik T 1003 - це професійне обладнання для виконання широкого спектра фрезерних робіт. Нахил шпинделя від 0° до 45° дає змогу обробляти профілі під кутом, зменшує необхідну кількість інструментів і підвищує якість обробки складних форм. 6 швидкостей обертання шпинделя (3000/ 4000/ 5000/ 6000/ 8000/ 10000 об/хв) дозволяють оптимізувати швидкість різання під різні типи фрез та породи деревини. Двошвидкісний двигун потужністю 4,5 кВт/ 5,5 кВт дає змогу швидко адаптувати верстат до вимог матеріалу та інструменту.
Максимальний діаметр фрези при профілюванні становить 275 мм, при шипорізанні - 400 мм. Робочий стіл розміром 1100х900 мм виготовлений з чавуну, що забезпечує високу жорсткість, стабільність та мінімізацію вібрацій. Додатковою перевагою є змінні кільця столу діаметром 75, 110, 160, 210, 310, 360 мм, які максимально зменшують відкриту зону навколо фрези і запобігають провалюванню заготовки. Завдяки своїй універсальності, потужному функціоналу і надійності, цей фрезерний верстат з нахилом шпинделя буде вигідним придбанням для професійної деревообробної майстерні.
Технічні характеристики фрезерного верстата по дереву MAST Holztechnik T 1003
| СТАНДАРТНА КОМПЛЕКТАЦІЯ | |
| Розміри робочого столу, мм | 1100 x 900 |
| Висота робочого столу від підлоги, мм | 850 |
| Відстань із переднього канта робочого столу до центру шпинделя, мм | 450 |
|
Змінний шпиндель: - конус Морзе - діаметр - робоча довжина |
MK5 Ø 50 160 |
| Діаметри кілець у робочому столі, мм | ø75, ø110, ø160, ø210, ø310, ø360 |
| Нахил шпинделя | 0°/45° |
| Оберти шпинделя, об/хв | 3000/4000/5000/6000/8000/10000 |
|
Максимальний діаметр інструменту, мм: - при профілюванні - при шипорізанні |
Ø 275 Ø 400 |
| Макс. діаметр/глибина опускання інструменту під робочу поверхню столу, мм | Ø 350/h=60 |
| Потужність двошвидкісного двигуна, кВт | 4.5/5.5 (6.0/7.5) |
| Інтегральні лінійки, мм | 2 х 550 |
|
Діаметри патрубків для аспірації, мм: - над робочим столом - під робочим столом |
Ø 120 Ø 120 |
| Габаритні розміри, ДхШхВ (без пересувного пульта), мм | 1100 x 1000 x 1120 |
| Вага, кг | 465 |
| ОПЦІЇ | |
| Шипорізна каретка з круглими напрямними | |
| Телескопічна лінійка з двох упорів | |
| Потужність головного двигуна, кВт | 7.5 (10.2) |
| Стіл та запобіжник для шипорізання, мм | Ø 400 |
| Ліве/праве обертання шпинделя | |
| Подовження столу ліворуч і праворуч | |
| Змінний шпиндель, МК5 (діаметр / висота, що використовується), мм | ø30/140, ø1 1/4"/140, ø32/140, ø35/140, ø40/160, ø50/160 |
Переваги фрезерного верстата по дереву MAST Holztechnik T 1003
- Двошвидкісний двигун потужністю 4,5 кВт/ 5,5 кВт (6 кВт/7,5 кВт)
- Напруга живлення - 400 В
- Діаметр шпинделя - 50 мм
- Вертикальний хід шпинделя - 120 мм
- Нахил шпинделя від 0° до 45°
- 6 швидкостей обертання шпинделя (3000, 4000, 5000, 6000, 8000, 10000 об/хв)
- Максимальний діаметр фрези - 275 мм при профілюванні, 400 мм при шипорізанні
- Електродинамічне гальмо шпинделя
- Блокування шпинделя при зміні інструменту
- Електричне блокування запуску при зміні обертів
- Чавунний стіл розміром 1100х900 мм
- Комплект змінних кілець для столу діаметром 75, 110, 160, 210, 310, 360 мм
- 2 виходи під аспірацію Ø 120 мм (над і під столом)
- Жорстка, вібростійка конструкція вагою 465 кг.
Доступні опції фрезерного верстата по дереву MAST Holztechnik T 1003
- Шипорізна каретка з круглими напрямними
- Шипорізний стіл та кожух
- Потужність двигуна 7,5 кВт (10,2 кВт)
- Телескопічна лінійка з двох упорів
- Ліве/праве обертання шпинделя
- Подовження столу ліворуч і праворуч
- Змінні шпинделі ø30/140 мм, ø1 1/4"/140 мм, ø32/140 мм, ø35/140 мм, ø40/160 мм, ø50/160 мм.
Конструктивні особливості фрезерного верстата по дереву MAST Holztechnik T 1003
 |
ЗМІННИЙ ШПИНДЕЛЬ МК5 Зручна зміна шпинделів під різні посадочні діаметри фрез: 30, 32, 40, 50 та шпиндель для кінцевих фрез. Дозволяє в одному верстаті мати шпинделі різних діаметрів і працювати кінцевим інструментом. Зручно, коли фрези мають різні посадкові діаметри, а зібрані комплекти фрез можна міняти разом зі шпинделем, не знімаючи їх. У комплекті поставляється 2 шпинделі: Ø 32мм та для кінцевих фрез (під цангу ER32). Шпиндель МК5 має посилену конструкцію. Призначений для роботи з важкими фрезами за інтенсивних умов експлуатації. |
 |
ШПИНДЕЛЬ ПІД КІНЦЕВИЙ ІНСТРУМЕНТ У комплекті з верстатом поставляється шпиндель під кінцевий інструмент із кріпленням під цангу ER32 (цанга та інструмент у комплект поставки не входять). Ключ для знімання шпинделя та ключ для затиску цанг ER32 поставляються в комплекті зі верстатом. |
 |
НАХИЛ ШПИНДЕЛЯ 0-45° Покращує якість обробки поверхні при різній глибині профілю на одній заготовці. Робота без нахилу: На рис.2 швидкість у точці значно більше швидкості у точці У, т.к. R2 значно більший за R1. Тому якість обробки поверхні D у точках В і С буде відрізнятися, а також може спричинити перегрів поверхні заготовки та інструменту.
Робота з нахилом: При нахилі шпинделя швидкість в точках і практично однакова, т.к. R2 не набагато більший за R1. Це підвищує якість обробки та збільшує ресурс інструменту (рис.3).
|
 |
ЗАХИСНА ОГОРОЖА ШПИНДЕЛЯ Кожух для фрез діаметром 250 мм. Напрямні лінійки довжиною 500 мм кожна. У кожусі передбачено вихід під аспірацію Ø120 мм. |
 |
СИСТЕМА ШВИДКОГО ПОЗИЦІОНУВАННЯ КОЖУХА Дозволяє швидко відновити задане налаштування напрямних лінійок після зняття кожуха. |
 |
НАЛАШТУВАННЯ КОЖУХА Налаштування напрямних лінійок за міліметровими шкалами за допомогою зручних регулювальних гвинтів. |
 |
ЕКСЦЕНТРИКОВИЙ ПРИТИСК Фіксація заготовок на каретці за допомогою ексцентрикового притиску. |
 |
ШПИНДЕЛЬНА ЧАША Діаметр отвору у столі – 260 мм. Це дозволяє опускати в стіл інструмент великого діаметра. Також великий діаметр чаші зручний під час роботи зі шпинделем під нахилом. Шпиндельна чаша закрита захисним кожухом для кращого видалення стружки через підведений патрубок, що унеможливлює її потрапляння в моторний відсік. |
 |
МОТОРНИЙ ВІДСІК Привід шпинделя від потужного двигуна за допомогою клинопасової передачі. |
 |
ПЕРЕМИКАННЯ ШВИДКОСТЕЙ Здійснюється шляхом швидкої та зручної перестановки ременя. Індикація вибраної частоти обертання за допомогою прапорця. 6 швидкостей обертання шпинделя (3000/ 4000/ 5000/ 6000/ 8000/ 10000 об/хв). Передбачено механізм жорсткої фіксації шпинделя під час зміни інструменту. Кінцевий вимикач унеможливлює ввімкнення верстата при заблокованому шпинделі, що відповідає європейським нормам безпеки. |
 |
СИСТЕМА БЕЗПЕКИ Відповідає європейським нормам. При відкритій кришці відсіку спрацьовує кінцевий вимикач і блокує можливість включення верстата (виділено зеленим). При зміні інструменту шпиндель стопориться спеціальним штоком, одночасно спрацьовує кінцевик (виділено червоним). Це блокує включення верстата із застопореним шпинделем і дозволяє уникнути дорогого ремонту. |
 |
ПАНЕЛЬ КЕРУВАННЯ Зручна та інформативна з:
|
 |
АСПІРАЦІЙНІ ПАТРУБКИ Перший аспіраційний патрубок розташований під столом для ефективнішого видалення стружки зі шпиндельної чаші. Другий патрубок знаходиться у захисному кожусі шпинделя. |
 |
НАПРЯМНІ КАРЕТКИ Каретка переміщується по високоміцних загартованих сталевих напрямних пластинах. Пластини за необхідності можуть бути замінені, що робить ресурс каретки майже вічним. Аналогічна конструкція реалізована провідними німецькими виробниками верстатів. |
 |
ТЕЛЕСКОПІЧНА ПОВОРОТНА ЛІНІЙКА
|
 (1).jpg) |
РОБОЧИЙ СТІЛ Литий чавунний стіл з ребрами жорсткості відмінно гасить вібрації та забезпечує точність обробки і жорсткість конструкції на весь період експлуатації. Розмір столу 1100х900 мм забезпечує зручну роботу з габаритними заготовками. Напрямні лінійки довжиною 550 мм кожна. |
 |
ПІДЙОМ/ОПУСКАННЯ ШПИНДЕЛЯ Здійснюється маховиком, розташованим на бічній панелі верстата. Прапорець відображає кут нахилу шпинделя. Для точності налаштування висоти на маховику розташований лічильник положення шпинделя. |
Часті запитання
З відповідей на запитання можна більше дізнатися про переваги та особливості фрезерних верстатів з нахилом шпинделя.
Чим фрезерний верстат з нахилом шпинделя відрізняється від моделі з фіксованим шпинделем?
В моделі з фіксованим шпинделем вісь фрези завжди вертикальна, тому складні профілі або фаски треба формувати зміною інструмента чи положення заготовки. У верстатах із нахилом шпинделя кут регулюється механічно.
Чому фрезерний верстат з нахилом шпинделя вважається універсальнішим за звичайний?
Фрезерний верстат з нахилом шпинделя вважається універсальнішим за звичайний (з вертикально фіксованим шпинделем) через його здатність виконувати широкий спектр операцій під кутом без складного переналаштування оснастки або нахилу самої заготовки. Наприклад, замість купівлі кутових фрез ви можете використовувати одну стандартну профільну фрезу і просто нахиляти шпиндель, отримуючи потрібний кут.
Як реалізується механізм нахилу шпинделя у фрезерних верстатах?
Шпиндель кріпиться у спеціальному поворотному корпусі або на хитній плиті, яка обертається навколо осі за допомогою гвинтового або зубчастого механізму. Регулювання кута здійснюється вручну або через важільну передачу з фіксацією.
Як забезпечується точність фіксації кута нахилу шпинделя фрезерного верстата?
Точність фіксації кута нахилу шпинделя забезпечується зубчасто-гвинтовим механізмом з фіксатором і шкалою або цифровим індикатором. У професійних моделях передбачені упори з мікрорегулюванням і система блокування, яка запобігає самовільному зміщенню шпинделя під час роботи.
Як організована система аспірації у фрезерних верстатах з нахилом шпинделя?
Зазвичай такі верстати мають 2 аспіраційні патрубки - над і під столом. Верхній відсмоктує пил з робочої зони, нижній — з корпусу фрези. Така система дозволяє ефективно видаляти пил і стружку незалежно від кута нахилу шпинделя.
