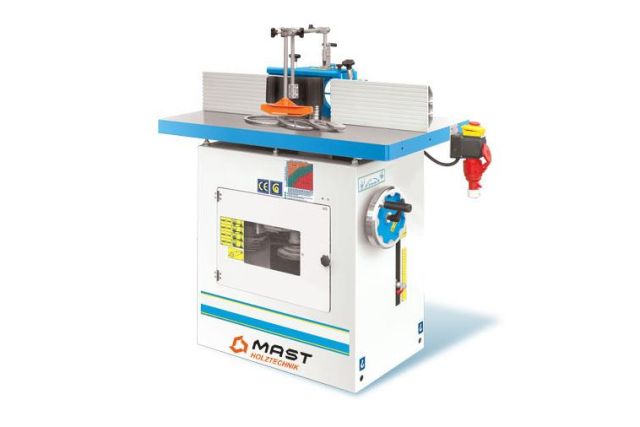

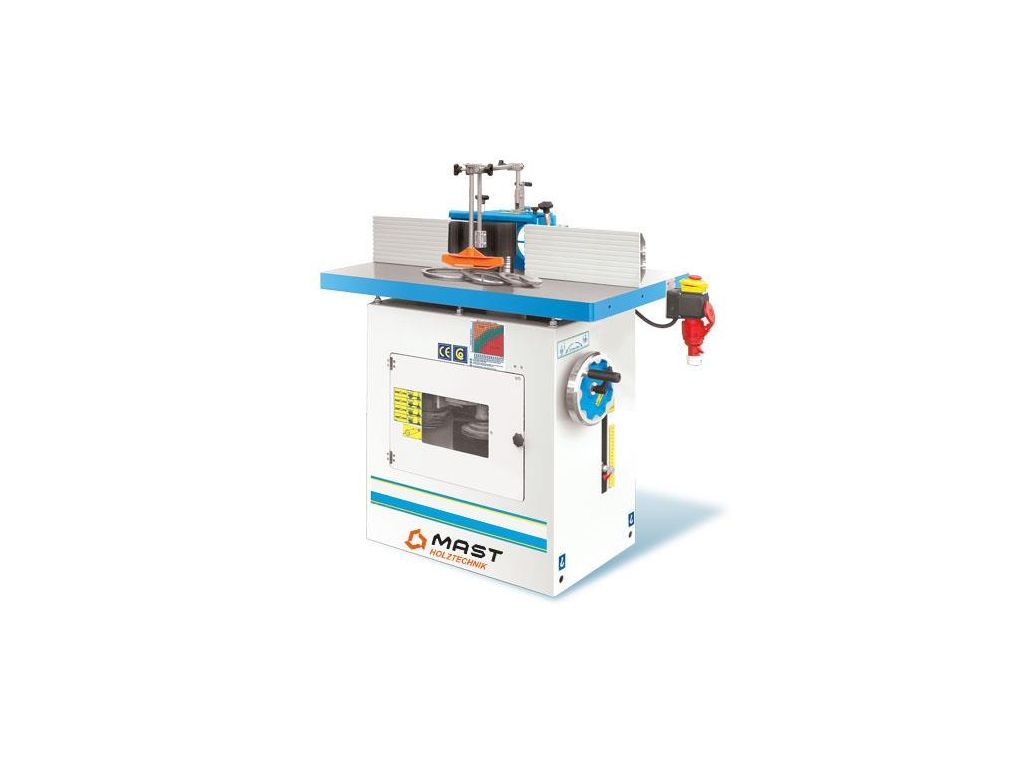

Фрезерний верстат по дереву MAST Holztechnik T 1004 - це надійне та ефективне деревообробне обладнання для фрезерування декоративних профілів, пазів та гребенів, криволінійного фрезерування по шаблону з ручною подачею і подібних робіт. Вертикальний хід шпинделя до 160 мм дозволяє налаштувати оптимальне положення інструмента, а 4 швидкості обертання (1400 / 3500 / 6000 / 8000 об/хв) - адаптувати параметри обробки під особливості операції та матеріалу. Діаметр шпинделя становить 32 мм, робоча висота - 125 мм.
Масивний робочий стіл з литого чавуну з відшліфованою поверхнею має високу жорсткість, стійкість до вібрацій та довговічність, що забезпечує стабільність і точність фрезерування. Для мінімізації зазору навколо фрези є змінні кільця різних діаметрів (65, 105, 160, 190 мм). Для надійної фіксації заготовки цей верстат для фрезерування дерева оснащений вертикальним і горизонтальним притискними пристроями, а для безпеки оператора і мінімізації часу простою - електронним гальмом.
Технічні характеристики фрезерного верстата по дереву MAST Holztechnik T 1004
| СТАНДАРТНА КОМПЛЕКТАЦІЯ | |
| Розміри робочого столу, мм | 1000 x 500 |
| Висота робочого столу від підлоги, мм | 850 |
| Відстань від переднього канта робочого столу до центру шпинделя, мм | 285 |
| Діаметр шпинделя, мм | ø 32 |
| Корисна довжина шпинделя, мм | 125 |
| Вертикальний хід шпинделя | 160 |
| Діаметри отворів у робочому столі, мм | ø190-ø160-ø105-ø65 |
| Оберти шпинделя, об/хв | 8000/6000/3500/1400 |
| Максимальний діаметр інструменту під час профілювання, мм | ø180 |
| Макс. діаметр/глибина пуску інструменту під робочу поверхню столу, мм | ø180/h=75 |
| Потужність двигуна, трифазний, 50Hz, кВт | 2.2 (3.0) |
| Опорні лінійки, мм | 2 x 350 |
|
Діаметр виходів під аспірацію, мм: - над робочим столом - під робочим столом |
ø 120 ø 120 |
| Габаритні розміри (без запобіжника та притискного пристрою), ДхШхВ | 1000 х 500 х 850 |
| Вага, кг | 195 |
| ОПЦІЇ | |
| Опорні лінійки, мм | 500 |
| Інтегральні лінійки, мм | 350; 500 |
| Подовжувальний стіл ліворуч і праворуч, мм | 500x320 |
| Фрезерний шпиндель (діаметр/ висота, що використовується), мм | ø 1 1/4”/ 125 , ø 30/ 125, ø 35/ 125 |
| Подавальний апарат | |
| Каретка і лінійка з подовженням | |
Переваги фрезерного верстата по дереву MAST Holztechnik T 1004
- Потужність двигуна - 2,2 кВт/ 3 кВт
- Напруга живлення - 400 В
- Діаметр шпинделя - 32 мм
- Вертикальний хід шпинделя - 160 мм
- 4 швидкості обертання шпинделя - 1400, 3500, 6000, 8000 об/хв
- Електричний кінцевий вимикач для блокування запуску при зміні обертів
- Масивний чавунний робочий стіл з шліфованою поверхнею
- Розмір столу - 1000 x 500 мм
- Комплект змінних кілець різних діаметрів (65, 105, 160, 190 мм)
- Максимальний діаметр фрези при профілюванні -180 мм
- Блокування шпинделя при заміні інструменту
- Захисний кожух шпинделя
- Електронне гальмо для швидкої зупинки шпинделя
- Вертикальний і горизонтальний притискні пристрої
- Опорні лінійки загальною довжиною 700 мм та висотою 155 мм
- Два виходи під аспірацію ø 120 мм (над і під столом)
- Жорстка, вібростійка конструкція
- Вага - 195 кг.
Доступні опції фрезерного верстата по дереву MAST Holztechnik T 1004
- Рухома каретка для точного торцювання, шипорізання та формування складних кутових з'єднань
- Бічні розширювальні столи
- Автоматична подача заготовки
- Фрезерний шпиндель ø 1 1/4”/ 125 , ø 30/ 125, ø 35/ 125
- Опорні лінійки 500 мм
- Інтегральні лінійки 350 мм і 500 мм.
Конструктивні особливості фрезерного верстата по дереву MAST Holztechnik T 1004
| ЛИТА ЧАВУННА КОНСТРУКЦІЯ |
Станина і робочий стіл виготовлені з литого чавуну, що забезпечує:
Шліфована поверхня столу забезпечує ідеально рівну площину для плавного ковзання заготовки. |
| ФІКСОВАНИЙ ШПИНДЕЛЬ |
|
| ВЕРТИКАЛЬНИЙ І ГОРИЗОНТАЛЬНИЙ ПРИТИСКИ | Забезпечують жорстку фіксацію деталі під час проходження повз фрезу |
| АСПІРАЦІЯ | Патрубки діаметром 120 мм над столом (у захисному кожусі) і під столом |
| ШИПОРІЗНА КАРЕТКА (ОПЦІЯ!!!) |
|
| ЗАХИСНИЙ КОЖУХ ДЛЯ ПРОФІЛЮВАННЯ | Для безпечного профілювання крайок деталей. Діаметр фрези - до 180 мм |
Часті запитання
Більше про фрезерні верстати та їх особливості - у відповідях на часті запитання.
Що таке робоча висота і хід шпинделя фрезерного верстата і яке вони мають значення?
Робоча висота шпинделя - це максимальна вертикальна відстань від поверхні робочого столу до найвищої точки, на яку може бути піднятий ріжучий інструмент, або ж максимальна висота фрези, яку можна безпечно встановити для роботи. Обмежує максимальну товщину заготовки та максимальну висоту профілювання. Хід шпинделя - це загальний діапазон його вертикального руху (вгору і вниз). Визначає, наскільки глибоко або високо можна розташувати ріжучий інструмент для точного налаштування глибини фрезерування.
Чому професійні фрезерні верстати завжди мають чавунну станину?
Тому що станина з литого чавуну ефективно поглинає високочастотні вібрації, що виникають при швидкісному фрезеруванні, забезпечуючи гладкість і точність обробленої поверхні. Також чавунна конструкція гарантує, що шпиндельний вузол і стіл не деформуються під навантаженням.
Що таке інтегральні опорні лінійки фрезерного верстата?
Інтегральні опорні лінійки фрезерного верстата — це спеціальні напрямні для заготовок, які мають форму, що повторює профіль фрези, коли вона проходить через них. Забезпечують максимально повну підтримку заготовки в зоні різання, що мінімізує ризик зворотного викиду деталі, підвищує безпеку і гарантує, що деталь не буде відхилятися від лінії різання, що особливо важливо при глибокому профілюванні.
Яке призначення електронного гальма на фрезерному верстаті?
Електронне гальмо призначене для швидкої зупинки шпинделя після вимкнення двигуна. Його основні функції - запобігання травмуванню оператора, а також скорочення часу простою, оскільки не потрібно чекати, поки шпиндель зупиниться сам.
Навіщо у фрезерному верстаті потрібне двостороннє аспіраційне відведення (над і під столом)?
Двостороннє відведення суттєво покращує ефективність видалення пилу і стружки. Аспірація над столом видаляє велику частину стружки, що викидається з зони різання під час фрезерування. Аспірація під столом видаляє дрібний пил і тирсу, які падають крізь отвір у столі.
