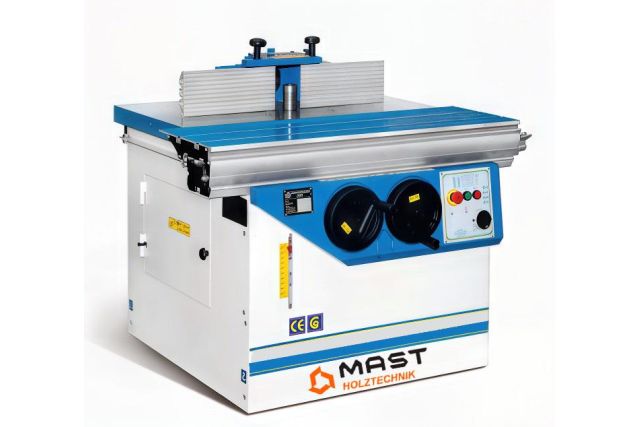

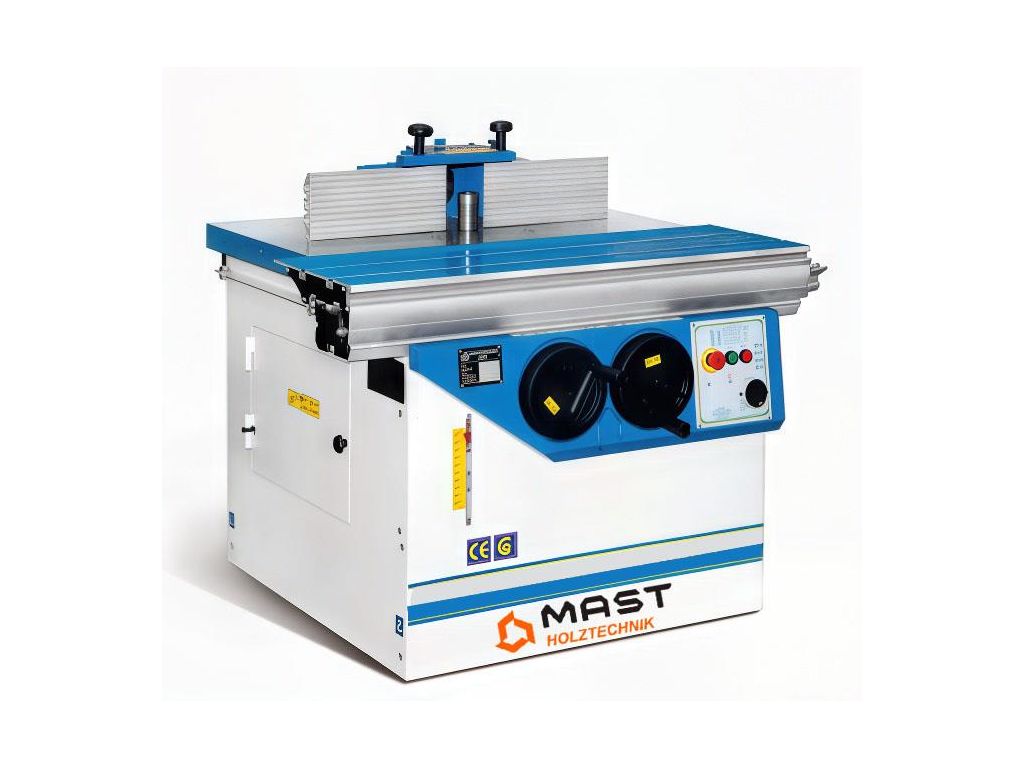

Фрезерний верстат по дереву MAST Holztechnik T 1000 S

Фрезерний верстат по дереву MAST Holztechnik T 1000 S - це професійне деревообробне обладнання для виконання широкого спектра фрезерних та профілювальних робіт: фрезерування кромок і торців, вирізання пазів і канавок, зняття фаски та заокруглення кутів, створення різноманітних профілів (фаски, заокруглення, фільонки, шипи) тощо. Діаметр шпинделя становить 30 мм, хід шпинделя - 175 мм, робоча висота - 125 мм. Нахил шпинделя на 90-45° дозволяє виконувати кутове фрезерування та профілювати деталі під кутом без переміщення заготовки і використання спеціальних інструментів.

Шпиндель має 4 швидкості обертання (1400/ 3500/ 6000/ 8000 об/хв), що дає змогу підібрати оптимальні для типу матеріалу та операції параметри обробки. Трифазний двигун потужністю 3 кВт/4 кВт дозволяє створювати складні та глибокі профілі і працювати з фрезами діаметром до 180 мм для профілювання та до 250 мм для шипорізання. Також цей фрезерний верстат для деревообробки комплектується шипорізною кареткою, що суттєво розширює його функціонал.

Технічні характеристики фрезерного верстата по дереву MAST Holztechnik T 1000 S

Переваги фрезерного верстата по дереву MAST Holztechnik T 1000 S

• Потужність двигуна - 3 кВт/4 кВт
• Напруга живлення - 400 В
• Діаметр шпинделя - 30 мм
• Вертикальний хід шпинделя - 175 мм
• Робоча висота - 125 мм
• Нахил шпинделя на 90-45°
• 4 швидкості обертання шпинделя (1400/ 3500 /6000 /8000 об/хв)
• Зміна швидкості перекиданням ременя на шківах
• Електронний індикатор швидкості
• Блокування шпинделя при зміні інструменту
• Захисний кожух шпинделя
• Максимальний діаметр фрези - 180 мм при профілюванні, 250 мм при шипорізанні
• Литий чавунний стіл з ребрами жорсткості розміром 1000х550 мм
• Шипорізна каретка розміром 1150x350 мм
• Рух каретки по направляючих із загартованої сталі
• 2 патрубки під аспірацію - Ø190 мм під столом і Ø120 у кожусі
• Жорстка конструкція вагою 390 кг.

Доступні опції фрезерного верстата по дереву MAST Holztechnik T 1000 S

• Потужність двигуна 4 кВт/ 5,5 кВт, 5,5 кВт/ 7,5 кВт
• Шпиндель ø1 1/4",ø32, ø35, ø40, ø50
• Стіл та запобіжник для шипорізання
• Притиск MORI
• Автоматичний пристрій подачі
• Ліве/праве обертання шпинделя
• Консольний стіл
• Ліве і праве подовження столу
• Інтегральні лінійки 350 мм, 500 мм
• Телескопічна лінійка з 2 прапорцевими упорами.

Конструктивні особливості фрезерного верстата по дереву MAST Holztechnik T 1000 S

	НАХИЛ ШПИНДЕЛЯ 0-45°  Покращує якість обробки поверхні при різній глибині профілю на одній заготовці.  Робота без нахилу: На рис.2 швидкість у точці В значно більше швидкості у точці С, та як R2 значно більший за R1. Тому якість обробки поверхні D у точках В і С буде відрізнятися, а також може спричинити перегрів поверхні заготовки та інструменту. Робота з нахилом: При нахилі шпинделя швидкість в точках практично однакова, так як R2 не набагато більший за R1. Це підвищує якість обробки та збільшує ресурс інструменту (рис.3).
	ЗАХИСНА ОГОРОЖА ШПИНДЕЛЯ Кожух для фрез діаметром 250 мм. Напрямні лінійки завдовжки 500 мм кожна. У кожусі передбачено вихід під аспірацію Ø120 мм.
	ЛІЧИЛЬНИК ВЕРТИКАЛЬНОГО ПОЛОЖЕННЯ ШПИНДЕЛЯ Для точного позиціонування шпинделя за висотою верстат оснащений механічним лічильником.
	СИСТЕМА ШВИДКОГО ПОЗИЦІОНУВАННЯ КОЖУХА Дозволяє швидко відновити задане налаштування напрямних лінійок після зняття кожуха.
	НАЛАШТУВАННЯ КОЖУХА Налаштування напрямних лінійок за міліметровими шкалами за допомогою зручних регулювальних гвинтів.
	ЕКСЦЕНТРИКОВИЙ ПРИТИСК Фіксація заготовок на каретці за допомогою ексцентрикового притиску.
	МОТОРНИЙ ВІДСІК Привід шпинделя від потужного двигуна за допомогою клинопасової передачі. Литий чавунний стіл з ребрами жорсткості відмінно гасить вібрації та забезпечує точність обробки і жорсткість конструкції на весь період експлуатації.
	ПЕРЕМИКАННЯ ШВИДКОСТЕЙ Здійснюється шляхом швидкої та зручної перестановки ременя. Індикація вибраної частоти обертання за допомогою прапорця. 4 швидкості обертання шпинделя: 1400, 3500, 6000, 8000 об/хв. Кінцевий вимикач унеможливлює включення верстата при заблокованому шпинделі, що відповідає європейським нормам безпеки.
	СИСТЕМА БЕЗПЕКИ Відповідає європейським нормам. При відкритій кришці відсіку спрацьовує кінцевий вимикач і блокує можливість включення верстата (виділено зеленим). При зміні інструменту шпиндель стопориться спеціальним штоком, одночасно спрацьовує кінцевик (виділено червоним). Це блокує включення верстата із застопореним шпинделем і дозволяє уникнути дорогого ремонту.
	АСПІРАЦІЙНІ ПАТРУБКИ Перший аспіраційний патрубок розташований під столом для ефективнішого видалення стружки зі шпиндельної чаші. Другий патрубок знаходиться у захисному кожусі шпинделя.
	ПАНЕЛЬ КЕРУВАННЯ Зручна та інформативна з відображенням: обраної частоти обертання шпинделя кута нахилу шпинделя. Також на панелі розміщені: маховик для підйому шпинделя  маховик для нахилу шпинделя кнопки ввімкнення/вимкнення аварійний вимикач перемикач напрямку обертання шпинделя - реверс (опція).

Часті запитання

Для кращого ознайомлення з особливостями фрезерних верстатів по дереву перегляньте відповіді на поширені запитання.

Для чого потрібен нахил шпинделя у фрезерному верстаті?

Нахил шпинделя дозволяє виконувати обробку під кутом до поверхні деталі — наприклад, знімати фаски, робити скошені або декоративні профілі, торцювати складні деталі. Замість купівлі кутових фрез можна використовувати пряму фрезу, просто нахиляючи шпиндель.

Як конструктивно реалізується механізм нахилу шпинделя у фрезерному верстаті?<br>

Шпиндельний вузол встановлюється на регульованій плиті або консольній опорі, яка може обертатися навколо горизонтальної осі. Кут нахилу задається механічним або гвинтовим механізмом, а фіксація — за допомогою стопорів або клинової системи, що гарантує точність позиціювання.

Які переваги має фрезерний верстат з нахилом шпинделя порівняно зі звичайним?

Нахил шпинделя на фрезерному верстаті забезпечує такі переваги:

• Більша гнучкість обробки — можна створювати різноманітні профілі без зміни оснащення
• Зменшення часу налаштування при виготовленні складних елементів
• Вища якість кромок при обробці фасонних деталей
• Можливість обробляти деталі складної форми без додаткових шаблонів.

Чому професійні фрезерні верстати зазвичай мають два патрубки для аспірації?

Фрезерний верстат генерує велику кількість стружки та дрібного пилу. Один патрубок (великий) розташований під столом для видалення основної маси стружки, а другий — на захисному кожусі фрези, щоб захопити пил безпосередньо в зоні різання.

Яке значення має потужність двигуна фрезерного верстата?

Потужність двигуна впливає на такі параметри роботи верстата:

• Опір різанню - можливість фрезерувати тверді породи деревини без значного падіння обертів або перевантаження двигуна
• Глибина та швидкість подачі - чим потужніший двигун, тим глибший прохід можна зробити за один раз і тим швидше можна подавати заготовку
• Максимальний розмір інструменту - чим потужніший двигун, тим більший діаметр фрез можна використовувати
• Якість та чистота обробки - потужний двигун підтримує стабільну швидкість обертання навіть під високим навантаженням
• Довговічність верстата - верстат із запасом потужності працює у менш напруженому режимі.
