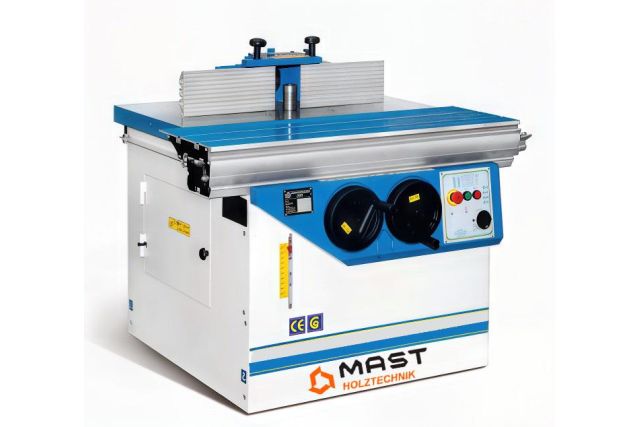

Фрезерный станок по дереву MAST Holztechnik T 1000 S

Фрезерный станок по дереву MAST Holztechnik T 1000 S - это профессиональное деревообрабатывающее оборудование для выполнения широкого спектра фрезерных и профилировочных работ: фрезерования кромок и торцов, вырезания пазов и канавок, снятия фаски и закругления углов, создания различных профилей (фаски, закругления) и т.д. Диаметр шпинделя составляет 30 мм, ход шпинделя – 175 мм, рабочая высота – 125 мм. Наклон шпинделя на 90-45° позволяет выполнять угловое фрезерование и профилировать детали под углом без перемещения заготовки и использования специальных инструментов.

Шпиндель имеет 4 скорости вращения (1400/ 3500/ 6000/ 8000 об/мин), что дает возможность подобрать оптимальные для типа материала и операции параметры обработки. Трехфазный двигатель мощностью 3 кВт/ 4 кВт позволяет создавать сложные и глубокие профили и работать с фрезами диаметром до 180 мм для профилирования и до 250 мм для шипорезки. Также этот фрезерный станок для деревообработки комплектуется шипорезной кареткой, что существенно расширяет его функционал.

Технические характеристики фрезерного станка по дереву MAST Holztechnik T 1000 S

Преимущества фрезерного станка по дереву MAST Holztechnik T 1000 S

• Мощность двигателя – 3 кВт/ 4 кВт
• Напряжение питания – 400 В
• Диаметр шпинделя – 30 мм
• Вертикальный ход шпинделя – 175 мм
• Рабочая высота – 125 мм
• Наклон шпинделя на 90-45°
• 4 скорости вращения шпинделя (1400/ 3500/ 6000/ 8000 об/мин)
• Изменение скорости перебрасыванием ремня на шкивах
• Электронный индикатор скорости
• Блокировка шпинделя при смене инструмента
• Защитный кожух шпинделя
• Максимальный диаметр фрезы – 180 мм при профилировании, 250 мм при шипорезке
• Литой чугунный стол с ребрами жесткости размером 1000х550 мм
• Шипорезная каретка размером 1150x350 мм
• Движение каретки по направляющим из закаленной стали
• 2 патрубка под аспирацию - Ø190 мм под столом и Ø120 в кожухе
• Жесткая конструкция весом 390 кг.

Доступные опции фрезерного станка по дереву MAST Holztechnik T 1000 S

• Мощность двигателя 4 кВт/ 5,5 кВт, 5,5 кВт/ 7,5 кВт
• Шпиндель ø1 1/4", ø32, ø35, ø40, ø50
• Стол и предохранитель для шипорезки
• Прижим MORI
• Автоматическое устройство подачи
• Левое/правое вращение шпинделя
• Консольный стол
• Левое и правое удлинение стола
• Интегральные линейки 350 мм, 500 мм
• Телескопическая линейка с 2 флажковыми упорами.

Конструктивные особенности фрезерного станка по дереву MAST Holztechnik T 1000 S

	НАКЛОН ШПИНДЕЛЯ 0-45° Улучшает качество обработки поверхности при разной глубине профиля на одной заготовке.  Работа без наклона: На рис.2 скорость в точке В значительно больше скорости в точке С, так как R2 значительно больше R1. Поэтому качество обработки поверхности D в точках В и С будет отличаться, а также может привести к перегреву поверхности заготовки и инструмента. Работа с наклоном: При наклоне шпинделя скорость в точках практически одинаковая, так как R2 не намного больше R1. Это повышает качество обработки и увеличивает ресурс инструмента (рис.3).
	ЗАЩИТНОЕ ОГРАЖДЕНИЕ ШПИНДЕЛЯ Кожух для фрез диаметром 250 мм. Направляющие линейки длиной 500 мм каждая. В кожухе предусмотрен выход под аспирацию Ø120 мм.
	СЧЕТЧИК ВЕРТИКАЛЬНОГО ПОЛОЖЕНИЯ ШПИНДЕЛЯ Для точного позиционирования шпинделя по высоте станок оснащен механическим счетчиком.
	СИСТЕМА БЫСТРОГО ПОЗИЦИОНИРОВАНИЯ КОЖУХА Позволяет быстро восстановить заданные настройки направляющих линеек после снятия кожуха.
	НАСТРОЙКА КОЖУХА Настройка направляющих линеек по миллиметровым шкалам с помощью удобных регулировочных винтов.
	ЭКСЦЕНТРИКОВЫЙ ПРИЖИМ Фиксация заготовок на каретке с помощью эксцентрикового прижима.
	МОТОРНЫЙ ОТСЕК Привод шпинделя от мощного двигателя с помощью клиноременной передачи. Литой чугунный стол с ребрами жесткости отлично гасит вибрации и обеспечивает точность обработки и жесткость конструкции на весь период эксплуатации.
	ПЕРЕКЛЮЧЕНИЕ СКОРОСТЕЙ Осуществляется путем быстрой и удобной перестановки ремня. Индикация выбранной частоты вращения с помощью флажка. 4 скорости вращения шпинделя: 1400, 3500, 6000, 8000 об/мин. Конечный выключатель делает невозможным включение станка при заблокированном шпинделе, что соответствует европейским нормам безопасности.
	СИСТЕМА БЕЗОПАСНОСТИ Соответствует европейским нормам. При открытой крышке отсека срабатывает конечный выключатель и блокирует возможность включения станка (выделено зеленым). При смене инструмента шпиндель стопорится специальным штоком, одновременно срабатывает концевик (выделено красным). Это блокирует включение станка с застопоренным шпинделем и позволяет избежать дорогостоящего ремонта.
	АСПИРАЦИОННЫЕ ПАТРУБКИ Первый аспирационный патрубок расположен под столом для более эффективного удаления стружки из шпиндельной чаши. Второй патрубок находится в защитном кожухе шпинделя.
	ПАНЕЛЬ УПРАВЛЕНИЯ Удобная и информативная с отображением: выбранной частоты вращения шпинделя угла наклона шпинделя. Также на панели размещены: маховик для подъема шпинделя маховик для наклона шпинделя кнопки включения/выключения аварийный выключатель переключатель направления вращения шпинделя - реверс (опция).

Частые вопросы

Для лучшего ознакомления с особенностями фрезерных станков по дереву просмотрите ответы на часто задаваемые вопросы.

Для чего нужен наклон шпинделя в фрезерном станке?

Наклон шпинделя позволяет выполнять обработку под углом к поверхности детали — например, снимать фаски, делать скошенные или декоративные профили, торцевать сложные детали. Вместо покупки угловых фрез можно использовать прямую фрезу, просто наклоняя шпиндель.

Как конструктивно реализуется механизм наклона шпинделя в фрезерном станке?

Шпиндельный узел устанавливается на регулируемой плите или консольной опоре, которая может вращаться вокруг горизонтальной оси. Угол наклона задается механическим или винтовым механизмом, а фиксация — с помощью стопоров или клиновой системы, что гарантирует точность позиционирования.

Какие преимущества имеет фрезерный станок с наклоном шпинделя по сравнению с обычным?

Наклон шпинделя на фрезерном станке обеспечивает следующие преимущества:

• Большая гибкость обработки — можно создавать разнообразные профили без смены оснастки
• Сокращение времени настройки при изготовлении сложных элементов
• Более высокое качество кромок при обработке фасонных деталей
• Возможность обрабатывать детали сложной формы без дополнительных шаблонов.

Почему профессиональные фрезерные станки обычно имеют два патрубка для аспирации?

Фрезерный станок генерирует большое количество стружки и мелкой пыли. Один патрубок (большой) расположен под столом для удаления основной массы стружки, а второй — на защитном кожухе фрезы, чтобы захватывать пыль непосредственно в зоне резания.

Какое значение имеет мощность двигателя фрезерного станка?

Мощность двигателя влияет на следующие параметры работы станка:

• Сопротивление резке — возможность фрезеровать твердые породы древесины без значительного падения оборотов или перегрузки двигателя
• Глубина и скорость подачи — чем мощнее двигатель, тем глубже проход можно сделать за один раз и тем быстрее можно подавать заготовку
• Максимальный размер инструмента - чем мощнее двигатель, тем больший диаметр фрез можно использовать
• Качество и чистота обработки - мощный двигатель поддерживает стабильную скорость вращения даже под высокой нагрузкой
• Долговечность станка - станок с запасом мощности работает в менее напряженном режиме.
