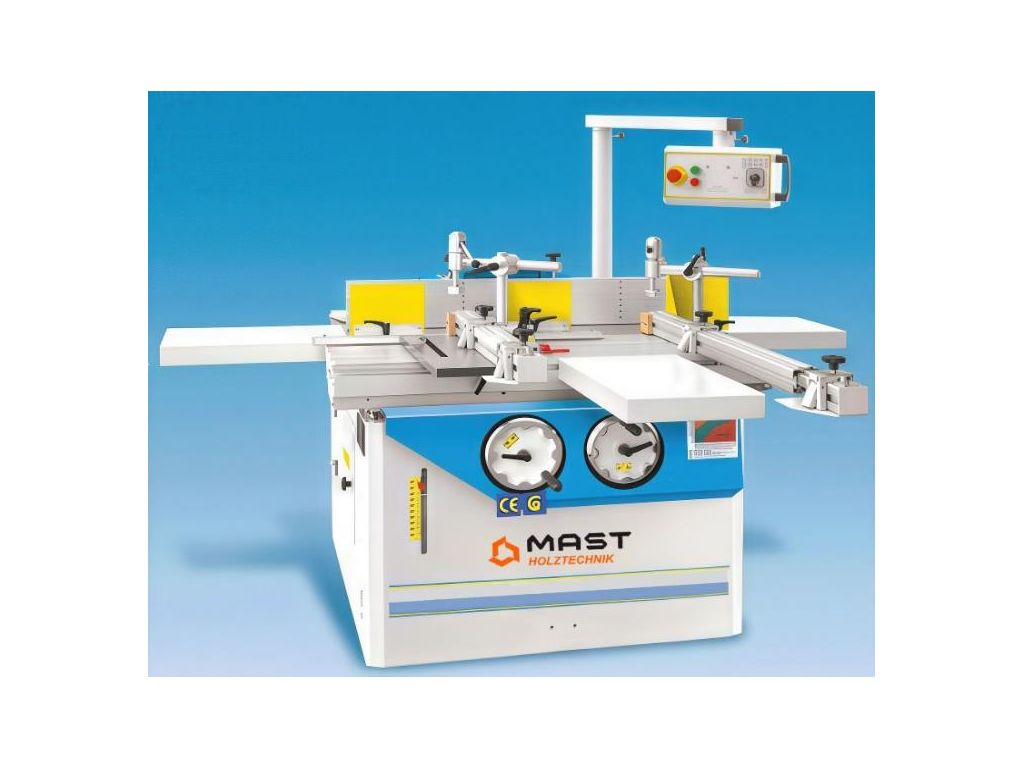

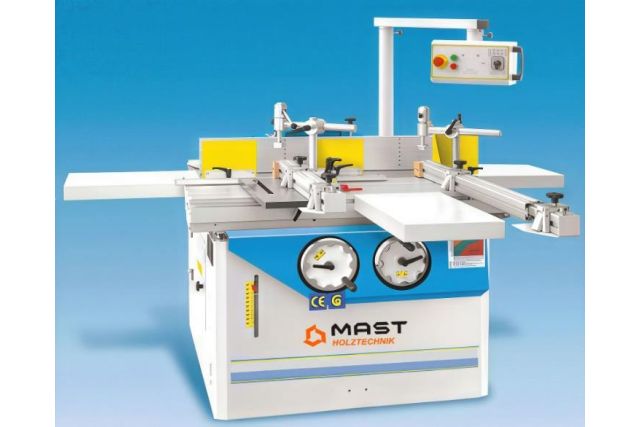

Фрезерний верстат по дереву MAST Holztechnik T 1002 S

Фрезерний верстат по дереву MAST Holztechnik T 1002 S - це професійне деревообробне обладнання, яке може використовуватися для широкого спектра операцій і працювати з різними типами фрез. Можливість нахилу шпинделя під кутом 90-45° дозволяє виконувати складне кутове фрезерування, нарізати фаски та профілювати деталі під кутом без зміни положення заготовки і використання спеціальних інструментів. Спеціальна конструкція дає змогу швидко зняти шпиндель та встановити інший, що економить час і забезпечує універсальність обладнання. В комплект поставки входить 2 шпинделі: Ø32 мм та для кінцевих фрез (під цангу ER32). Опційно можна замовити шпинделі інших діаметрів.

Двошвидкісний двигун потужністю 3,2 кВт/ 4,0 кВт (4,3 кВт/ 5,5 кВт дозволяє оптимізувати роботу верстата під конкретне завдання, а 6 швидкостей обертання шпинделя (3000/ 4000/ 5000/ 6000/ 8000/ 10000 об/хв) - якісно обробляти деревину різної твердості. Цей фрезерний верстат з нахильним шпинделем поставляється з шипорізною кареткою розміром 1150х350 мм. Шипорізний комплект в стандартну комплектацію не входить!

Технічні характеристики фрезерного верстата по дереву MAST Holztechnik T 1002 S

Переваги фрезерного верстата по дереву MAST Holztechnik T 1002 S

• Двошвидкісний двигун потужністю 3,2 кВт/ 4 кВт (4,3 кВт/ 5,5 кВт)
• Напруга живлення - 400 В
• Діаметр шпинделя - 30 мм
• Прецизійні підшипники шпинделя
• Можливість використання шпинделів різних діаметрів
• Шпинделі Ø32 мм та для кінцевих фрез (під цангу ER32) в стандартній комплектації
• Нахил шпинделя під кутом 90-45°
• Регулювання висоти шпинделя за допомогою маховика
• 6 швидкостей обертання шпинделя (3000/ 4000/ 5000/ 6000/ 8000/ 10000 об/хв)
• Електронний лічильник обертів
• Електронне гальмо шпинделя
• Електромеханічне блокування шпинделя при заміні шпинделя чи інструмента
• Максимальний діаметр інструмента - при профілюванні 250 мм, при шипорізанні - 300 мм
• Діаметр отвору в столі - 260 мм
• Литий чавунний стіл з ребрами жорсткості
• Шипорізна каретка розміром 1150х350 мм
• Рух каретки по направляючих із загартованої сталі
• Стопор каретки
• 2 важелі для переміщення каретки
• Ексцентриковий притиск заготовок
• Телескопічна поворотна лінійка довжиною 900 мм з подовженням 700 мм
• Зручний пульт керування, встановлений на поворотній консолі на рівні очей
• 2 виходи під аспірацію - під столом і у захисному кожусі шпинделя
• Отвори для встановлення автоподатчика
• Жорстка чавунна конструкція
• Вага - 420 кг.

Доступні опції фрезерного верстата по дереву MAST Holztechnik T 1002 S

• Потужність двигуна 4,5 кВт/ 5,5 кВт (6,1 кВт/ 7,4 кВт)
• Змінні шпинделі ø1 1/4",ø32, ø35, ø40, ø50
• Стіл та запобіжник для шипорізання
• Притиск MORI
• Автоматичний пристрій подачі
• Ліве/праве обертання шпинделя
• Консольний стіл
• Ліве і праве подовження столу
• Інтегральні лінійки 350 мм, 500 мм
• Телескопічна лінійка з 2 прапорцевими упорами.

Конструктивні особливості фрезерного верстата по дереву MAST Holztechnik T 1002 S

	ЗМІННИЙ ШПИНДЕЛЬ МК4 Зручна зміна шпинделів під різні посадочні діаметри фрез: 30, 32, 40, 50 та шпиндель для кінцевих фрез. Дозволяє в одному верстаті мати шпинделі різних діаметрів та працювати кінцевим інструментом. Зручно, коли фрези мають різні посадкові діаметри, а зібрані комплекти фрез можна міняти разом зі шпинделем, не знімаючи їх. У комплекті поставляється 2 шпинделі: Ø32 мм та для кінцевих фрез (під цангу ER32).
	ШПИНДЕЛЬ ПІД КІНЦЕВИЙ ІНСТРУМЕНТ У комплекті з верстатом поставляється шпиндель під кінцевий інструмент із кріпленням під цангу ER32 (цанга та інструмент у комплект поставки не входять). Ключ для знімання шпинделя та ключ для затиску цанг ER32 постачаються в комплекті з верстатом.
	НАХИЛ ШПИНДЕЛЯ 0-45° Покращує якість обробки поверхні при різній глибині профілю на одній заготовці.  Робота без нахилу: На рис.2 швидкість у точці значно більше швидкості у точці У, так як R2 значно більший за R1. Тому якість обробки поверхні D у точках В і С буде відрізнятися, а також може спричинити перегрів поверхні заготовки та інструменту. Робота з нахилом: При нахилі шпинделя швидкість в точках практично однакова, так як R2 не набагато більший за R1. Це підвищує якість обробки та збільшує ресурс інструменту (рис.3).
	ЗАХИСНА ОГОРОЖА ШПИНДЕЛЯ Кожух для фрез діаметром 250 мм. Напрямні лінійки завдовжки 500 мм кожна. У кожусі передбачено вихід під аспірацію Ø120 мм.
	ЛІЧИЛЬНИК ВЕРТИКАЛЬНОГО ПОЛОЖЕННЯ ШПИНДЕЛЯ Для точного позиціонування шпинделя за висотою верстат оснащений механічним лічильником.
	СИСТЕМА ШВИДКОГО ПОЗИЦІОНУВАННЯ КОЖУХА Дозволяє швидко відновити задане налаштування напрямних лінійок після зняття кожуха.
	НАЛАШТУВАННЯ КОЖУХА Налаштування напрямних лінійок за міліметровими шкалами за допомогою зручних регулювальних гвинтів.
	ЕКСЦЕНТРИКОВИЙ ПРИТИСК Фіксація заготовок на каретці за допомогою ексцентрикового притиску.
	ШПИНДЕЛЬНА ЧАША Діаметр отвору у столі – 260 мм. Це дозволяє опускати в стіл інструмент великого діаметра. Також великий діаметр чаші зручний під час роботи зі шпинделем під нахилом. Шпиндельна чаша закрита захисним кожухом для кращого видалення стружки через підведений патрубок, що унеможливлює її потрапляння в моторний відсік.
	МОТОРНИЙ ВІДСІК Привід шпинделя від потужного двигуна за допомогою клинопасової передачі. Литий чавунний стіл з ребрами жорсткості відмінно гасить вібрації та забезпечує точність обробки і жорсткість конструкції на весь період експлуатації.
	ПЕРЕМИКАННЯ ШВИДКОСТЕЙ Здійснюється шляхом швидкої та зручної перестановки ременя. Індикація вибраної частоти обертання за допомогою прапорця. 6 швидкостей обертання шпинделя (3000/ 4000/ 5000/ 6000/ 8000/ 10000 об/хв). Передбачено механізм жорсткої фіксації шпинделя під час зміни інструменту. Кінцевий вимикач унеможливлює включення верстата при заблокованому шпинделі, що відповідає європейським нормам безпеки.
	СИСТЕМА БЕЗПЕКИ Відповідає європейським нормам. При відкритій кришці відсіку спрацьовує кінцевий вимикач і блокує можливість включення верстата (виділено зеленим). При зміні інструменту шпиндель стопориться спеціальним штоком, одночасно спрацьовує кінцевик (виділено червоним). Це блокує включення верстата із застопореним шпинделем і дозволяє уникнути дорогого ремонту
	ПРИТИСК MORI (ОПЦІЯ!!!) Притискає заготовку у двох площинах: зверху до столу та збоку до напрямних лінійок, що забезпечує точність обробки та безпеку оператора.
	АСПІРАЦІЙНІ ПАТРУБКИ Перший аспіраційний патрубок розташований під столом для ефективнішого видалення стружки зі шпиндельної чаші. Другий патрубок знаходиться у захисному кожусі шпинделя.
	НАПРЯМНІ КАРЕТКИ Каретка переміщується по високоміцних загартованих сталевих напрямних пластинах. Пластини за необхідності можуть бути замінені, що робить ресурс каретки майже вічним. Аналогічна конструкція реалізована провідними німецькими виробниками верстатів.
	ПАНЕЛЬ КЕРУВАННЯ Винесена на рівні очей, на поворотній консолі. Зручна та інформативна. На панелі розташовані: Перемикач частоти обертання шпинделя Електронна цифрова індикація вибраної частоти обертання шпинделя Кнопки ввімкнення/ вимкнення Аварійний вимикач Перемикач напрямку обертання шпинделя - реверс (опція).
	ТЕЛЕСКОПІЧНА ПОВОРОТНА ЛІНІЙКА Телескопічна лінійка 900 мм + подовження 700 мм 2 прапорцеві упори для шипорізних робіт Поворот лінійки на кут ±45° за градусною шкалою Приставний стіл 500х320 мм виключає провисання габаритних заготовок.

Часті запитання

Більше дізнатися про особливості конструкції та експлуатації фрезерних верстатів можна з відповідей на запитання.

Для чого на фрезерному верстаті потрібен механізм нахилу шпинделя?

Механізм нахилу дозволяє фрезерувати під кутом, створюючи фаски, скошені кромки чи профільні з’єднання. Це розширює можливості верстата, робить його універсальним і дозволяє виконувати декоративну або складну обробку без додаткового обладнання.

Які переваги системи швидкої заміни шпинделя у фрезерному верстаті?

Перевагами такої системи є економія часу та підвищення точності обробки. Замість того, щоб щоразу знімати фрезу з одного шпинделя і кріпити іншу, система змінних шпинделів дозволяє мати повністю зібрані комплекти фрез на окремих шпинделях і за лічені секунди змінити тип різального інструменту.

Яку функцію виконує електронне гальмо фрезерного верстата?

Електронне гальмо зупиняє шпиндель за кілька секунд після вимкнення двигуна. Це підвищує безпеку, зменшуючи ризик травмування, та прискорює зміну інструменту, зменшуючи простої у роботі.

Що таке шипорізна каретка і які вона дає переваги для фрезерного верстата?

Шипорізна каретка — це алюмінієвий стіл, що рухається по загартованих сталевих напрямних паралельно до фрези. Дозволяє виконувати операції шипорізання та точного торцювання великогабаритних заготовок з високою геометричною точністю. Заготівка надійно фіксується на каретці, а точний хід каретки забезпечує ідеально прямий або кутовий зріз.

Що таке конус Морзе і навіщо він потрібен у фрезерному верстаті?

Конус Морзе — це стандартна конічна посадка, яка використовується для кріплення інструментів або шпинделів у метало- й деревообробних верстатах. Має форму точно вивіреного конуса з невеликим кутом нахилу, який забезпечує самозатискання інструменту під дією сили тертя. Конус Морзе у фрезерних верстатах дозволяє використовувати фрези з різним діаметром хвостовика, легко змінювати шпинделі та зберігати високу точність центрування при зміні інструменту.
