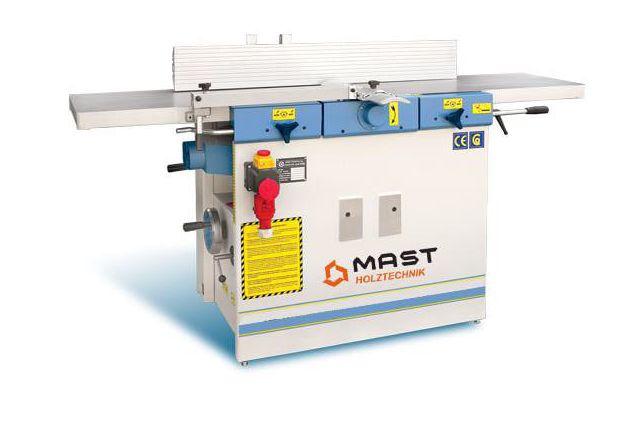

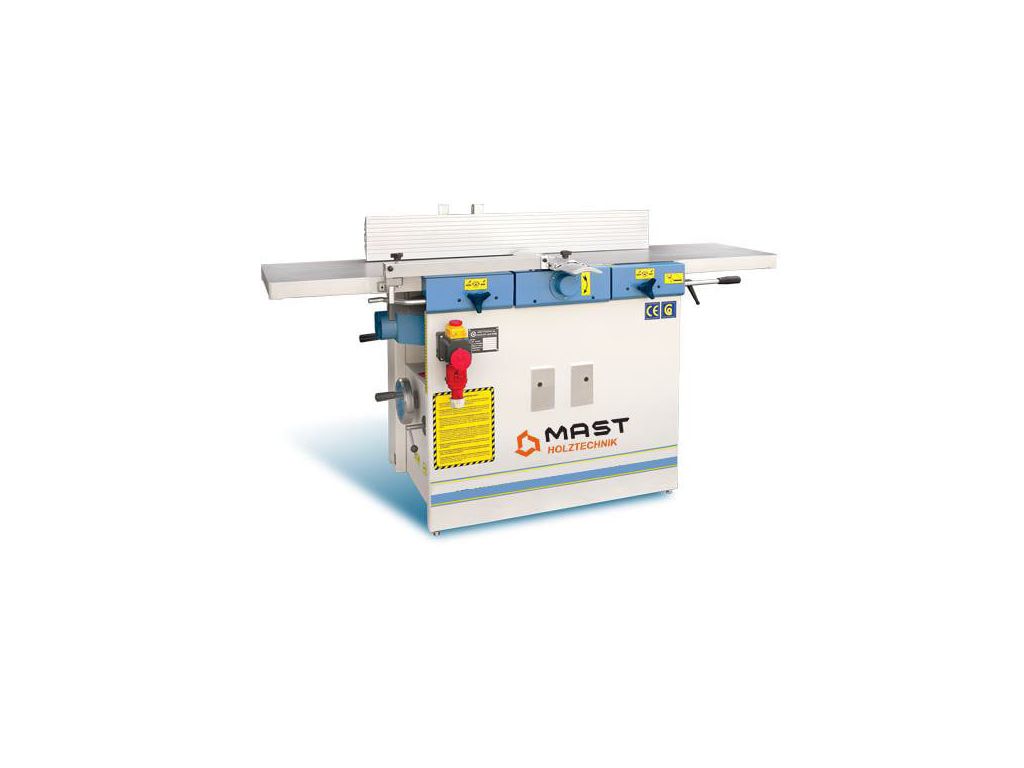

Фуговально-рейсмусовый станок MAST Holztechnik FS 41N

Фуговально-рейсмусовый станок MAST FS 41N – это профессиональное комбинированное оборудование для деревообработки, которое обеспечивает качественное и точное выравнивание заготовок и их калибровку по толщине. Ширина обработки составляет 410 мм, толщина заготовки – 4-225 мм. Трехфазный двигатель мощностью 3 кВт обеспечивает стабильную работу даже при максимальном съеме материала, а 4-ножевой вал ∅100 мм – чистую и гладкую поверхность. Максимальная глубина снятия за проход – 5 мм на фуганке и 4 мм на рейсмусе.

Столы изготовлены из литого чугуна со шлифованной поверхностью, что гарантирует отличную плоскостность, надежную поддержку и легкое скольжение заготовок. Переход от фуганка к рейсмусу осуществляется путем вертикального подъема столов с фиксацией. Рифленый сплошной вал с косой насечкой обеспечивает плавность и равномерность подачи заготовки. Этот комбинированный станок для древесины 410 мм подходит для широкого спектра задач в столярном и мебельном производствах, обеспечивает высокое качество обработки и экономит рабочую площадь, поэтому будет отличным решением для небольших и средних мастерских.

Технические характеристики фуговально-рейсмусового станка MAST FS 41N

Преимущества фуговально-рейсмусового станка MAST FS 41N

• Ширина обработки – 410 мм
• Толщина заготовок – 4-225 мм
• Трехфазный двигатель мощностью 3 кВт
• 4-ножевой строгальный вал ∅100 мм
• Скорость вращения вала – 4500 об/мин
• Защитный кожух ножевого вала
• Глубина снятия за проход – 5 мм фуганок, 4 мм рейсмус
• Литые чугунные столы со шлифованной поверхностью
• Смена режимов вертикальным поднятием столов с фиксацией
• Размер фуговальных столов – 410х1800 мм
• Размер рейсмусового стола – 406х700 мм
• Центральная направляющая и регулируемые ролики рейсмусового стола
• Рифленый сплошной вал подачи с косой насечкой
• Скорость подачи – 8 м/мин
• Алюминиевый фуговальный упор с углом наклона 90-45°
• Эксгаустерное отверстие Ø 120 мм для удаления стружки
• Жесткая, вибростойкая конструкция весом 450 кг.

Доступные опции фуговально-рейсмусового станка MAST FS 41N

• Сверлильно-пазовальное устройство с универсальным патроном WESTCOTT
• Главный двигатель мощностью 4 кВт
• Отдельный двигатель подачи мощностью 0,8 кВт/1,1 кВт
• 2-скоростная подача (6 и 12 м/мин)
• Профессиональная направляющая линейка.

Конструктивные особенности фуговально-рейсмусового станка MAST FS 41N

	ВЕРТИКАЛЬНЫЙ ПОДЪЕМ СТОЛОВ Удобное и быстрое поднятие столов трансформирует станок из фуговального в рейсмусовый. Вертикальный подъем 2-х столов гарантирует точность размеров при многократной переналадке станка
	ЛИТЫЕ ЧУГУННЫЕ СТОЛЫ Литые шлифованные чугунные столы длиной 1800 мм с ребрами жесткости отлично гасят вибрацию и являются надежной основой для заготовки. Удаление стружки через круглый аспирационный выход Ø 120 мм.
	РЕГУЛИРОВКА СТОЛА Удобное и быстрое выставление на нужную глубину строгания с помощью рычага по шкале.
	РЕЙСМУСОВЫЙ УЗЕЛ Выставление на толщину обработки с помощью маховика по линейке. Фиксация стола с помощью рычага. Ролики в столе (мод. FS 41N) обеспечивают легкое скольжение заготовки и имеют регулировку по высоте вылета. Чугунный стол с ребрами жесткости перемещается с помощью мощной центральной опоры. Для дополнительной жесткости стола установлена ​​стальная опора.
	ПРИВОД ПОДАЧИ РЕЙСМУСОВОГО УЗЛА Осуществляется с помощью зубчатой ​​и цепной передачи. При работе на фуговальном узле привод вальцов отключается с помощью рычага.
	ПРОФЕССИОНАЛЬНАЯ НАПРАВЛЯЮЩАЯ ЛИНЕЙКА (ОПЦИЯ!!!) В отличие от стандартной линейки, легко перемещается по мощной цилиндрической направляющей. Линейка не повреждает стол за счет удобного и легкого перемещения на колесиках. Удобный наклон до 45° с выставлением по угловой шкале позволяет снимать фаску под нужным углом. Гибкая защита закрывает ножевой вал за линейкой, что делает работу на станке еще более безопасной.
	ОТКИДНАЯ ЗАЩИТА НОЖЕВОГО ВАЛА Надежно закрывает вал и жестко фиксируется, что обеспечивает безопасность работы оператора.
	КРЕПЛЕНИЕ НОЖЕВОГО ВАЛА Находится в чугунном литом корпусе, в котором все отверстия посадки автоматически обрабатываются на фрезерном центре с ЧПУ за один установ. Этим обеспечивается отсутствие малейших вибраций и достигаются отличные результаты фугования.
	СВЕРЛИЛЬНО_ПАЗОВАЛЬНОЕ УСТРОЙСТВО (ОПЦИЯ!!!) Опционально станок можно оснастить сверлильно-пазовальным устройством с универсальным патроном WESTCOTT и использовать как 3-х операционный. База для установки сверлильно-пазовального устройства подготовлена ​​на станке, поэтому дооснащение возможно в любое время.

Частые вопросы

Ответы на вопросы помогут лучше разобраться в особенностях профессиональных фуговально-рейсмусовых станков.

Чем профессиональные фуговально-рейсмусовые станки отличаются от бытовых?

Профессиональные модели имеют большую ширину обработки, чугунные рабочие столы, массивную раму и мощные двигатели (3 кВт), что обеспечивает стабильную работу без вибраций даже при обработке твердой древесины. Бытовые же станки часто более легкие, имеют алюминиевые столы и не выдерживают длительной непрерывной работы.

Зачем в фуговально-рейсмусовом станке нужен поворотный упор?

Поворотный упор позволяет точно выставить угол строгания – обычно от 90° до 45°. Это позволяет обрабатывать заготовки под заданным углом, например, для угловых соединений, рамок или декоративных элементов.

Почему важна центральная колонна подъема рейсмусового стола в комбинированном станке?

Центральная колонна гарантирует, что стол поднимается совершенно параллельно ножевому валу. Это исключает перекос и обеспечивает точную толщину обработки по всей ширине детали.

Как устроен механизм подачи в профессиональных фуговально-рейсмусовых станках?

Профессиональные станки имеют рифленый стальной подающий вал и резиновый приемный вал, что обеспечивает точный захват и равномерное протягивание заготовки.

Зачем в рейсмусовом столе устанавливают опорные ролики?

Ролики уменьшают трение между заготовкой и столом, что особенно полезно при работе с длинными или влажными заготовками. Это предотвращает застревание детали и уменьшает нагрузку на механизм подачи.
