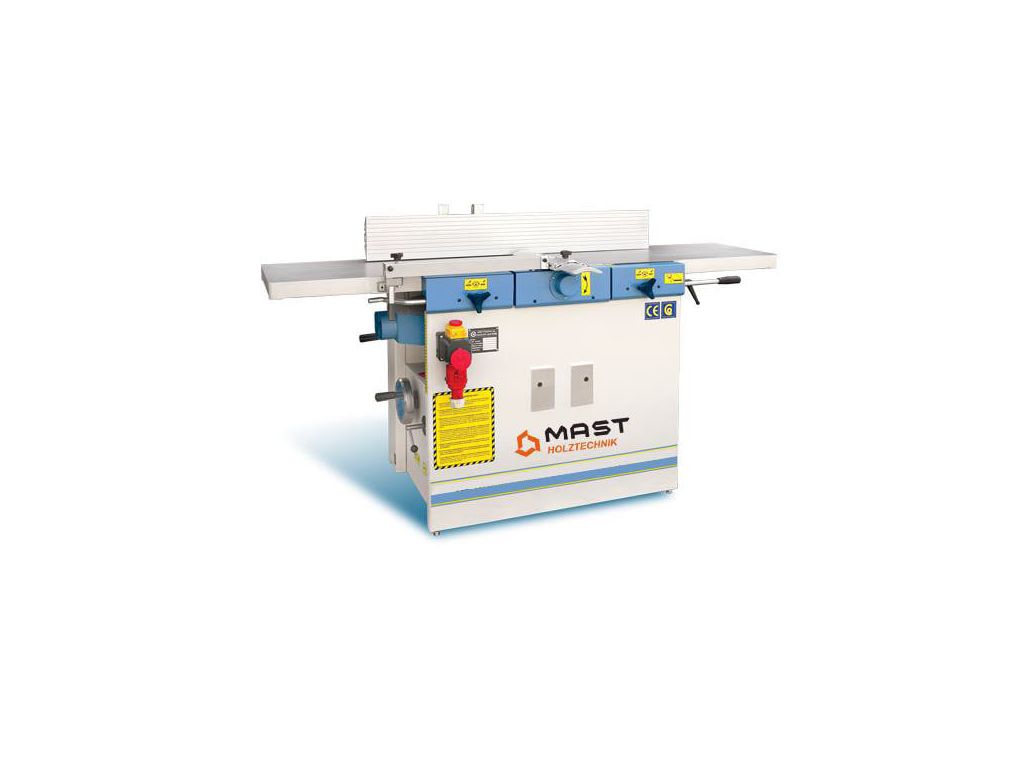

Фуговально-рейсмусовый станок MAST Holztechnik FS 32N

Фуговально-рейсмусовый станок MAST Holztechnik FS 32N - это компактное комбинированное оборудование полупрофессионального класса, которое будет удачным выбором для небольших деревообрабатывающих мастерских и производств. Рабочая ширина 320 мм и диапазон толщины материала 4-225 мм подходят для обработки большинства стандартных заготовок. Оснащен 3-ножевым строгальным валом Ø 100 мм со скоростью вращения 4500 об/мин. Мощность двигателя 3 кВт/ 4 кВт позволяет эффективно работать со всеми породами древесины.

Столы выполнены из литого чугуна со шлифованной поверхностью, что обеспечивает точную плоскостность и легкое скольжение заготовок. Длина фуговальных столов составляет 1500 мм, что позволяет качественно обрабатывать длинные доски и щиты. Для точной угловой обработки есть алюминиевая направляющая линейка с наклоном до 45°. Этот фуговально-рейсмусовый станок 3-ножевой опционально может дооснащаться сверлильно-пазовальным устройством, что позволяет использовать его как 3-операционный.

Технические характеристики фуговально-рейсмусового станка MAST Holztechnik FS 32N

Преимущества фуговально-рейсмусового станка MAST Holztechnik FS 32N

• Рабочая ширина - 320 мм
• Толщина заготовок - 4-225 мм
• Глубина снятия за проход - 5 мм фуганок, 4 мм рейсмус
• Мощность двигателя - 3 кВт/ 4 кВт
• 3-ножевой строгальный вал Ø 100 мм
• Скорость вращения вала - 4500 об/мин
• Литой чугунный стол со шлифованной поверхностью
• Размер фуговальных столов - 320х1500 мм
• Размер рейсмусового стола - 406х700 мм
• Центральная колонна рейсмусового стола
• Маховик со шкалой для регулировки глубины снятия
• Алюминиевая направляющая линейка с углом наклона 90-45°
• Скорость подачи - 8 м/мин
• Вертикальный подъем столов для изменения режима
• Выход под аспирацию Ø 120 мм
• Защитный кожух ножевого вала
• Жесткая, виброустойчивая станина
• Вес - 420 кг.

Доступные опции фуговально-рейсмусового станка MAST Holztechnik FS 32N

• Сверлильно-пазовальное устройство с патроном WESTCOTT 0-16 мм
• Мощность двигателя 4 кВт/ 5 кВт
• Профессиональная направляющая линейка
• Профессиональная боковая линейка.

Конструктивные особенности фуговально-рейсмусового станка MAST Holztechnik FS 32N

	ВЕРТИКАЛЬНЫЙ ПОДЪЕМ СТОЛОВ Удобный и быстрый подъем столов трансформирует станок из фуговального в рейсмусовый.  Вертикальный подъем 2-х столов гарантирует точность размеров при многократной переналадке станка.
	ЛИТЫЕ ЧУГУННЫЕ СТОЛЫ Литые шлифованные чугунные столы длиной 1500 мм с ребрами жесткости отлично гасят вибрацию и являются надежной базой для заготовки. Удаление стружки через круглый аспирационный выход Ø 120 мм.
	РЕГУЛИРОВКА СТОЛА Удобное и быстрое выставление на нужную глубину строгания с помощью рычага по шкале.
	РЕЙСМУСОВЫЙ УЗЕЛ Выставляется на толщину обработки с помощью маховика по линейке. Фиксация стола с помощью рычага. Чугунный рейсмусовый стол с ребрами жесткости перемещается с помощью мощной центральной опоры. Для дополнительной жесткости стола установлена стальная опора.
	ПРИВОД ПОДАЧИ РЕЙСМУСОВОГО УЗЛА Осуществляется с помощью зубчатой и цепной передачи. При работе на фуговальном узле привод вальцов отключается с помощью рычага.
	ПРОФЕССИОНАЛЬНАЯ НАПРАВЛЯЮЩАЯ ЛИНЕЙКА (ОПЦИЯ!!!) В отличие от стандартной линейки, легко перемещается по мощной цилиндрической направляющей. Линейка не повреждает стол за счет удобного и легкого перемещения на колесиках. Удобный наклон до 45° с выставлением по угловой шкале позволяет снимать фаску под нужным углом. Гибкая защита закрывает ножевой вал за линейкой, что делает работу на станке еще более безопасной.
	ОТКИДНАЯ ЗАЩИТА НОЖЕВОГО ВАЛА Надежно закрывает вал и жестко фиксируется, что обеспечивает безопасность работы оператора.
	КРЕПЛЕНИЕ НОЖЕВОГО ВАЛА Находится в литом чугунном корпусе, в котором все отверстия посадки автоматически обрабатываются на фрезерном центре с ЧПУ за один установ. Этим обеспечивается отсутствие малейших вибраций и достигаются превосходные результаты фугования.
	СВЕРЛИЛЬНО-ПАЗОВАЛЬНОЕ УСТРОЙСТВО (ОПЦИЯ!!!) Опционально станок можно оснастить сверлильно-пазовальным устройством с универсальным патроном WESTCOTT и использовать как 3-х операционный. База для установки сверлильно-пазовального устройства подготовлена на станке, поэтому дооснащение возможно в любое время.

Частые вопросы

Для лучшего ознакомления с фуговально-рейсмусовыми станками просмотрите ответы на часто задаваемые вопросы.

Какие преимущества имеет вертикальный подъем столов в фуговально-рейсмусовом станке?

При вертикальном подъеме столов сохраняются настройки станка, что позволяет избежать многократной переналадки. Центр вращения столов остается стабильным относительно ножевого вала, поэтому при возвращении столов в режим фугования их первоначальное выравнивание будет сохранено с более высокой точностью. Также при вертикальном подъеме механизм менее подвержен износу петель.

Какова функция центральной колонны в столе рейсмуса?

Центральная колонна обеспечивает высокую жесткость и предотвращает наклон стола, что особенно важно при введении тяжелой заготовки в зону резки.

Как мощность двигателя влияет на работу фуговально-рейсмусового станка?

От мощности двигателя фуговально-рейсмусового станка зависят:

• Способность обрабатывать твердые породы древесины
• Глубина снятия за проход
• Качество обработки (стабильность оборотов)
• Стабильность подачи заготовок.

Какая скорость подачи на фуговально-рейсмусовом станке считается оптимальной?

Для чистовой обработки оптимальной считается скорость подачи 6-8 м/мин. При грубой обработке без высоких требований к чистоте поверхности часто используется скорость 10-12 м/мин.

Как скорость вращения вала фуговально-рейсмусового станка влияет на качество обработанной поверхности?

Чем выше скорость вращения вала, тем лучше качество поверхности. Для стандартного фуговально-рейсмусового станка оптимальной считается скорость вращения вала 4500-5000 об/мин при подаче 8-12 м/мин.
