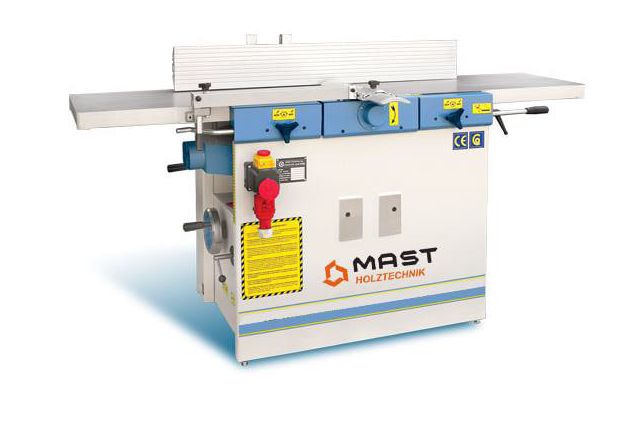

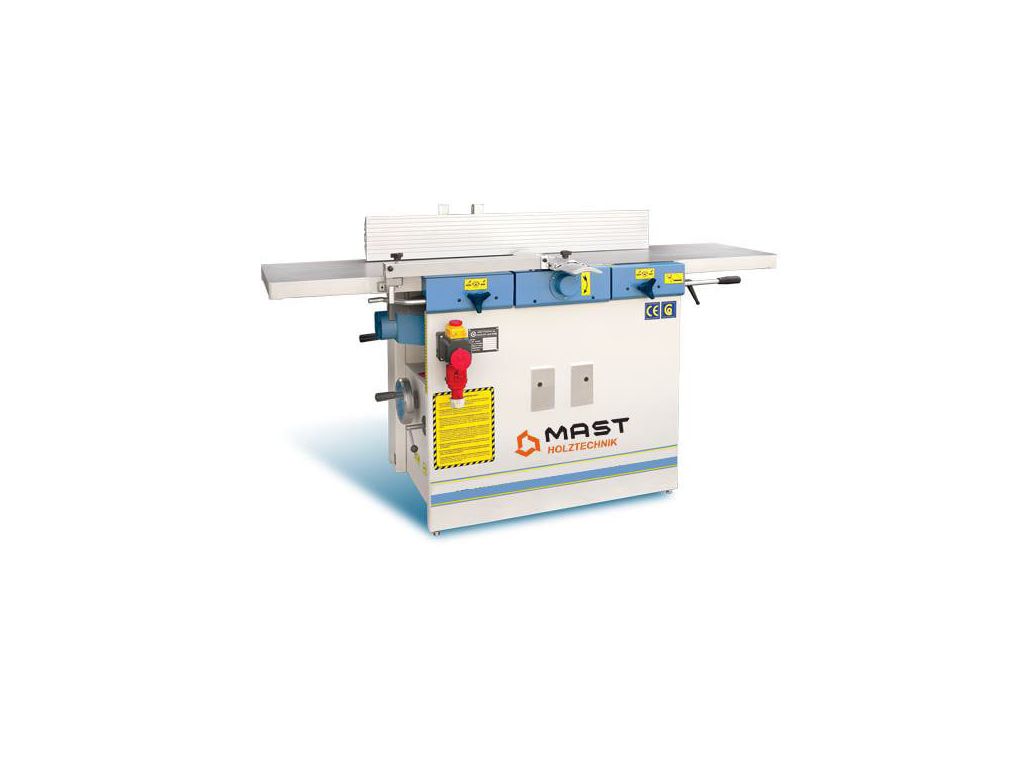

Фугувально-рейсмусовий верстат MAST Holztechnik FS 32N

Фугувально-рейсмусовий верстат MAST Holztechnik FS 32N - це компактне комбіноване обладнання напівпрофесійного класу, яке буде вдалим вибором для невеликих деревообробних майстерень і виробництв. Робоча ширина 320 мм і діапазон товщини матеріалу 4-225 мм підходять для обробки більшості стандартних заготовок. Оснащений 3-ножовим стругальним валом Ø 100 мм зі швидкістю обертання 4500 об/хв. Потужність двигуна 3 кВт/ 4 кВт дозволяє ефективну роботу з усіма породами деревини.

Столи виконані з литого чавуну зі шліфованою поверхнею, що забезпечує точну площинність і легке ковзання заготовок. Довжина фугувальних столів становить 1500 мм, що дає змогу якісно обробляти довгі дошки та щити. Для точної кутової обробки є алюмінієва напрямна лінійка з нахилом до 45°. Цей фугувально-рейсмусовий верстат 3-ножовий опційно може дооснащуватися свердлильно-пазувальним пристроєм, що дозволяє використовувати його як 3-операційний.

Технічні характеристики фугувально-рейсмусового верстата MAST Holztechnik FS 32N

Переваги фугувально-рейсмусового верстата MAST Holztechnik FS 32N

• Робоча ширина - 320 мм
• Товщина заготовок - 4-225 мм
• Глибина зняття за прохід - 5 мм фуганок, 4 мм рейсмус
• Потужність двигуна - 3 кВт/ 4 кВт
• 3-ножовий стругальний вал Ø 100 мм
• Швидкість обертання вала - 4500 об/хв
• Литі чавунні столи зі шліфованою поверхнею
• Розмір фугувальних столів - 320х1500 мм
• Розмір рейсмусового столу - 406х700 мм
• Центральна колона рейсмусового столу
• Маховик зі шкалою для регулювання глибини зняття
• Алюмінієва напрямна лінійка з кутом нахилу 90-45°
• Швидкість подачі - 8 м/хв
• Вертикальний підйом столів для зміни режиму
• Вихід під аспірацію Ø 120 мм
• Захисний кожух ножового вала
• Жорстка, вібростійка станина
• Вага - 420 кг.

Доступні опції фугувально-рейсмусового верстата MAST Holztechnik FS 32N

• Свердлильно-пазувальний пристрій з патроном WESTCOTT 0-16 мм
• Потужність двигуна 4 кВт/ 5 кВт
• Професійна направляюча лінійка
• Професійна бічна лінійка.

Конструктивні особливості фугувально-рейсмусового верстата MAST Holztechnik FS 32N

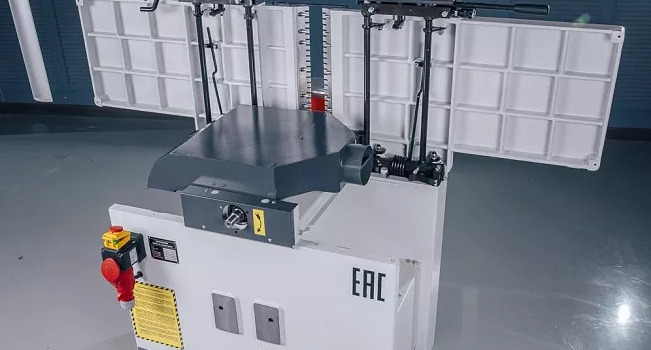

	ВЕРТИКАЛЬНИЙ ПІДЙОМ СТОЛІВ Зручне та швидке підняття столів трансформує верстат з фугувального в рейсмусовий. Вертикальний підйом 2-х столів гарантує точність розмірів при багаторазовому переналагодженні верстата.
	ЛИТІ ЧАВУННІ СТОЛИ Литі шліфовані чавунні столи довжиною 1500 мм з ребрами жорсткості відмінно гасять вібрацію і є надійною базою для заготовки. Видалення стружки через круглий аспіраційний вихід Ø 120 мм.
	РЕГУЛЮВАННЯ СТОЛУ Зручне та швидке виставлення на потрібну глибину стругання за допомогою важеля за шкалою.
	РЕЙСМУСОВИЙ ВУЗОЛ Виставляє на товщину обробки за допомогою маховика по лінійці. Фіксація столу за допомогою важеля. Чавунний рейсмусовий стіл із ребрами жорсткості переміщується за допомогою потужної центральної опори. Для додаткової жорсткості столу встановлено сталеву опору.
	ПРИВІД ПОДАЧІ РЕЙСМУСОВОГО ВУЗЛА Здійснюється за допомогою зубчастої та ланцюгової передачі. При роботі на фугувальному вузлі привід вальців відключається за допомогою важеля.
	ПРОФЕСІЙНА НАПРЯМНА ЛІНІЙКА (ОПЦІЯ!!!) На відміну від стандартної лінійки, легко переміщується потужною циліндричною напрямною. Лінійка не пошкоджує стіл за рахунок зручного та легкого переміщення на коліщатах. Зручний нахил до 45° з виставленням за кутовою шкалою дозволяє знімати фаску під потрібним кутом. Гнучкий захист закриває ножовий вал за лінійкою, що робить роботу на верстаті ще безпечнішою
	ВІДКИДНИЙ ЗАХИСТ НОЖОВОГО ВАЛА Надійно закриває вал і жорстко фіксується, що забезпечує безпеку роботи оператора.
	КРІПЛЕННЯ НОЖОВОГО ВАЛА Знаходиться в литому чавунному корпусі, в якому всі отвори посадки автоматично обробляються на фрезерному центрі з ЧПУ за один установ. Цим забезпечується відсутність найменших вібрацій і досягаються чудові результати фугування.
	СВЕРДЛИЛЬНО_ПАЗУВАЛЬНИЙ ПРИСТРІЙ (ОПЦІЯ!!!) Опційно верстат можна оснастити свердлильно-пазувальним пристроєм з універсальним патроном WESTCOTT і використовувати як 3-х операційний. База для встановлення свердлильно-пазувального пристрою підготовлена на верстаті, тому дооснащення можливе у будь-який час.

Часті запитання

Для кращого ознайомлення з фугувально-рейсмусовими верстатами перегляньте відповіді на часті запитання.

Які переваги має вертикальний підйом столів у фугувально-рейсмусовому верстаті?

При вертикальному підйомі столів зберігаються налаштування верстата, що дозволяє уникнути багаторазового переналаштування. Центр обертання столів залишається стабільним відносно ножового вала, тому при поверненні столів у режим фугування їхнє початкове вирівнювання буде збережене з вищою точністю. Також при вертикальному підйомі механізм менш схильний до зносу петель.

Яка функція центральної колони у столі рейсмуса?

Центральна колона забезпечує високу жорсткість і запобігає нахилу столу, що особливо важливо під час введення важкої заготовки в зону різання.

Як потужність двигуна впливає на роботу фугувально-рейсмусового верстата?

Від потужності двигуна фугувально-рейсмусового верстата залежать:

• Здатність обробляти тверді породи деревини
• Глибина зняття за прохід
• Якість обробки (стабільність обертів)
• Стабільність подачі заготовок.

Яка швидкість подачі на фугувально-рейсмусовому верстаті вважається оптимальною?

Для чистової обробки оптимальною вважається швидкість подачі 6-8 м/хв. При грубій обробці без високих вимог до чистоти поверхні часто використовується швидкість 10-12 м/хв.

Як швидкість обертання вала фугувально-рейсмусового верстата впливає на якість обробленої поверхні?

Чим вища швидкість обертання вала, тим краща якість поверхні. Для стандартного фугувально-рейсмусового верстата оптимальною вважається швидкість обертання вала 4500-5000 об/хв при подачі 8-12 м/хв.
