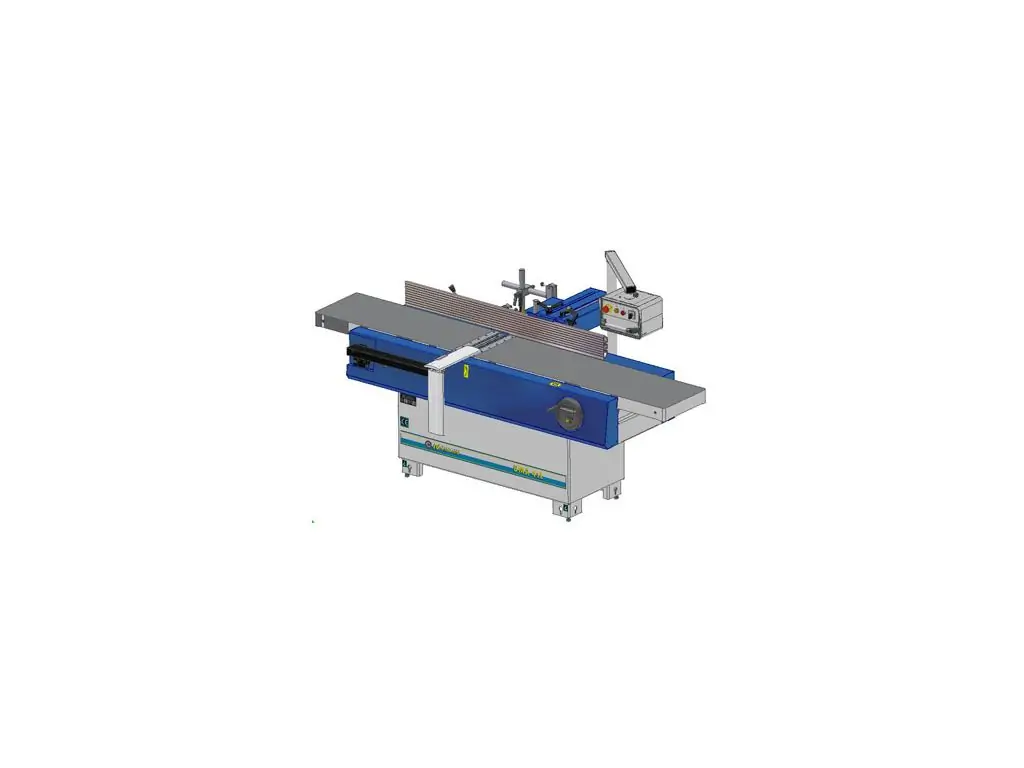

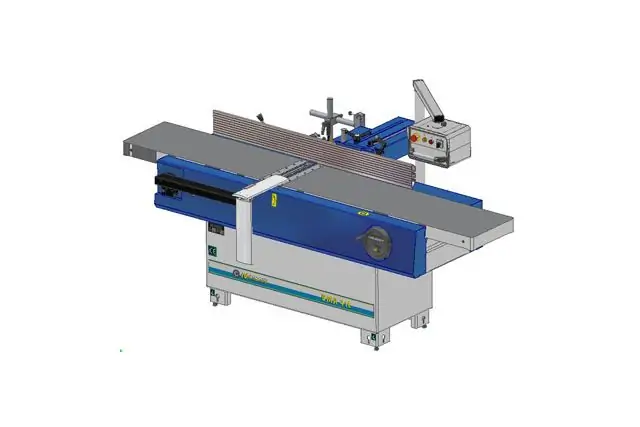

Фуговальный станок MAST Holztechnik DMA 41L

Фуговальный станок MAST Holztechnik DMA 41L

Фуговальный станок MAST Holztechnik DMA 41L предназначен для точного выравнивания и строгания деревянных заготовок. Оборудование используется для получения ровной плоской поверхности, устранения неровностей древесины и подготовки деталей к последующей обработке.

Станок подходит для эксплуатации в столярных мастерских, деревообрабатывающих цехах и на предприятиях, где требуется регулярная обработка деревянных заготовок. Ширина строгания 410 мм позволяет работать с достаточно широкими деталями, а длинные чугунные столы обеспечивают надежную опору заготовки при прохождении через рабочую зону.

Рабочим инструментом является четырехножевой строгальный вал диаметром 125 мм. Частота вращения составляет 4700 об/мин. Благодаря такой конфигурации обеспечивается эффективное снятие материала и качественная обработка деревянной поверхности. Максимальная глубина строгания достигает 8 мм.

Привод станка осуществляется от трехфазного электродвигателя мощностью 4 кВт. Жесткая станина и массивные литые чугунные столы способствуют снижению вибраций и помогают сохранять стабильность заготовки во время обработки.

Назначение фуговального станка MAST Holztechnik DMA 41L

Фугование является важной операцией при подготовке древесины к дальнейшей механической обработке. С помощью станка можно сформировать ровную базовую поверхность, устранить перепады и подготовить заготовку для последующих операций.

MAST Holztechnik DMA 41L предназначен для обработки деревянных заготовок и может применяться в столярном производстве, мебельных мастерских и других сферах деревообработки.

Конструкция оборудования предусматривает возможность не только прямолинейного строгания, но и обработки под углом. Для этого используется чугунная направляющая линейка, угол наклона которой регулируется в пределах от 0° до 45°.

Технические характеристики MAST Holztechnik DMA 41L

• Тип оборудования — фуговальный деревообрабатывающий станок.
• Модель — MAST Holztechnik DMA 41L.
• Ширина строгания — 410 мм.
• Максимальная глубина строгания — 8 мм.
• Диаметр строгального вала — 125 мм.
• Количество ножей — 4.
• Скорость вращения вала — 4700 об/мин.
• Мощность трехфазного двигателя — 4 кВт.
• Длина чугунных рабочих столов — 2650 мм.
• Длина направляющей линейки — 1500 мм.
• Диапазон наклона направляющей линейки — от 0° до 45°.
• Диаметр аспирационного отверстия — 160 мм.
• Привод ножевого вала — клиноременная передача через 2 ремня.
• Электродинамическое торможение строгального вала.
• Полная остановка вала — не более 10 секунд.

Жесткая конструкция и массивные рабочие столы

Конструкция фуговального станка MAST Holztechnik DMA 41L ориентирована на стабильную обработку деревянных деталей. Жесткая станина и литые чугунные столы создают устойчивую рабочую основу и помогают снизить влияние вибраций.

Чугунные рабочие поверхности обладают значительной массой и эффективно поглощают вибрации, возникающие при вращении ножевого вала. Это особенно важно при обработке длинных заготовок, поскольку стабильность рабочей поверхности напрямую влияет на качество фугования.

Общая длина рабочих столов составляет 2650 мм. Большая площадь опоры обеспечивает удобное ведение заготовки через рабочую зону и позволяет оператору лучше контролировать процесс строгания.

Четырехножевой строгальный вал

На оборудовании установлен строгальный вал диаметром 125 мм с четырьмя ножами. Скорость его вращения составляет 4700 об/мин. Такая конструкция обеспечивает эффективную обработку поверхности деревянных заготовок.

Передача вращения от электродвигателя к ножевому валу осуществляется через клиноременный привод с двумя ремнями. Такая схема предназначена для стабильной передачи мощности рабочему механизму.

Для повышения безопасности предусмотрено электродинамическое торможение двигателя. После отключения оборудования полный останов строгального вала происходит не более чем за 10 секунд.

Настройка глубины строгания

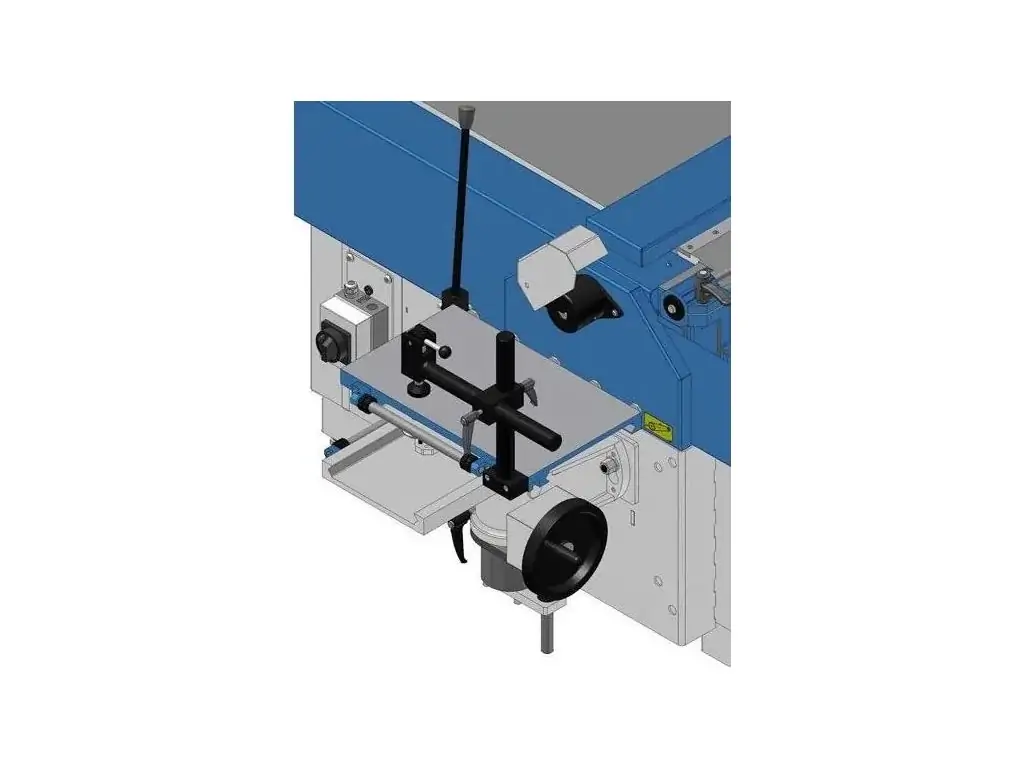

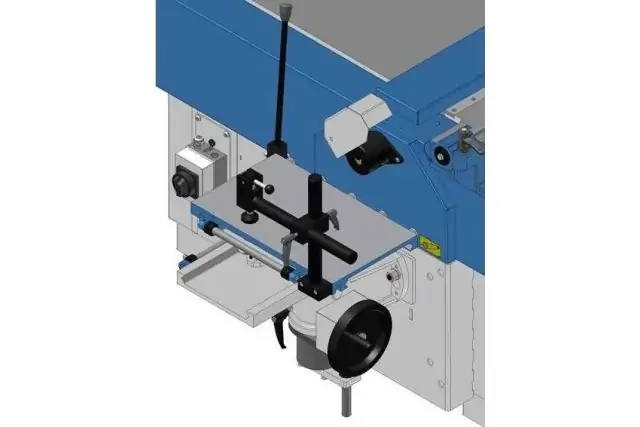

Глубина снятия материала регулируется с помощью рычажного механизма. Оператор может установить необходимое положение стола и контролировать заданное значение по шкале.

Максимальная глубина строгания у MAST Holztechnik DMA 41L составляет 8 мм. Это позволяет выбирать необходимый режим обработки в зависимости от поставленной задачи и характеристик деревянной заготовки.

Чугунная направляющая линейка

Для точного направления заготовки станок оснащен массивной чугунной линейкой длиной 1500 мм. Она перемещается на износостойких роликах, благодаря чему положение направляющей можно изменять без повреждения рабочей поверхности стола.

Жесткая цилиндрическая направляющая обеспечивает стабильность положения линейки. Ее угол наклона регулируется в диапазоне от 0° до 45°. Благодаря этому можно выполнять не только обычное фугование, но и обработку под углом, включая снятие фасок.

Установленный угол контролируется по специальной шкале, что позволяет выполнять точную настройку и при необходимости повторять выбранное положение.

Рычажный механизм регулировки стола

Для изменения положения рабочего стола используется рычажная система. Особенность конструкции заключается в том, что усилие, возникающее во время фугования, передается на механизм рычагов, а не непосредственно на рабочий стол.

Такое решение способствует сохранению параллельности рабочих поверхностей и рассчитано на длительную эксплуатацию механизма регулировки.

Удаление стружки и подключение аспирации

При обработке древесины образуется значительное количество стружки, поэтому станок предусматривает возможность подключения системы аспирации. Для этого предусмотрено аспирационное отверстие диаметром 160 мм.

Использование вытяжной системы помогает удалять отходы непосредственно из рабочей зоны, поддерживать порядок вокруг станка и обеспечивать более комфортные условия работы оператора.

Защитная система

Для повышения безопасности при эксплуатации MAST Holztechnik DMA 41L оснащен защитным ограждением строгального вала. Оно предназначено для ограничения доступа к рабочему инструменту во время обработки заготовки.

На пульте управления расположена кнопка аварийной остановки. В сочетании с электродинамическим торможением она позволяет быстро прекратить работу оборудования в случае необходимости.

Поворотный пульт управления

Пульт управления установлен на поворотной консоли. Оператор может изменить его положение и установить элементы управления в удобной зоне, ориентируясь на собственное рабочее положение.

Расположение пульта на удобной высоте способствует комфортной эксплуатации оборудования. Кроме того, конструкция обеспечивает доступ к электрическим компонентам, что облегчает проведение технического обслуживания.

Основные преимущества MAST Holztechnik DMA 41L

• Ширина строгания 410 мм.
• Трехфазный электродвигатель мощностью 4 кВт.
• Четырехножевой строгальный вал диаметром 125 мм.
• Скорость вращения ножевого вала 4700 об/мин.
• Максимальная глубина строгания 8 мм.
• Массивные литые чугунные столы длиной 2650 мм.
• Направляющая линейка длиной 1500 мм.
• Регулировка наклона линейки от 0° до 45°.
• Рычажная система регулировки стола.
• Аспирационное отверстие диаметром 160 мм.
• Электродинамическое торможение ножевого вала.
• Защитное ограждение рабочего механизма.
• Поворотный пульт управления.
• Кнопка аварийной остановки.
• Жесткая массивная конструкция.

Где можно использовать фуговальный станок

MAST Holztechnik DMA 41L подойдет для профессиональных столярных и деревообрабатывающих мастерских, мебельных производств и предприятий, где необходимо регулярно выполнять фугование деревянных заготовок.

Оборудование позволяет выравнивать поверхность, создавать ровную базовую плоскость, выполнять прямолинейное строгание и подготавливать детали к дальнейшей обработке. Регулируемая направляющая дополнительно расширяет возможности станка за счет обработки под углом.

Длинные чугунные столы обеспечивают достаточную опору для заготовки, а ширина строгания 410 мм позволяет работать с деталями различной ширины.

Рекомендации по эксплуатации

Перед началом работы необходимо установить требуемую глубину снятия материала, проверить положение направляющей линейки и убедиться в правильности настройки рабочих элементов станка.

Заготовку следует подавать по рабочему столу, сохраняя стабильное положение относительно направляющей. Для получения качественной поверхности необходимо выбирать подходящий режим обработки и не превышать максимальную глубину строгания 8 мм.

Во время эксплуатации следует соблюдать требования безопасности, использовать предусмотренные защитные элементы и не выполнять регулировку рабочих механизмов при работающем оборудовании.

Часто задаваемые вопросы

Для чего нужен фуговальный станок?

Фуговальный станок используется для выравнивания и прямолинейного строгания поверхности деревянных заготовок. В результате формируется ровная базовая плоскость, которая может использоваться для последующих операций обработки.

Какая ширина строгания у MAST Holztechnik DMA 41L?

Максимальная ширина строгания составляет 410 мм.

Какая максимальная глубина строгания?

Максимальная глубина снятия материала составляет 8 мм.

Сколько ножей установлено на строгальном валу?

Строгальный вал диаметром 125 мм оснащен четырьмя ножами.

Какая скорость вращения строгального вала?

Скорость вращения составляет 4700 об/мин.

Можно ли выполнять обработку под углом?

Да. Направляющая линейка имеет регулировку наклона от 0° до 45°, поэтому станок позволяет выполнять угловое строгание и формировать фаски.

Какая мощность двигателя?

Станок оснащен трехфазным электродвигателем мощностью 4 кВт.

Какова длина рабочих столов?

Общая длина литых чугунных столов составляет 2650 мм.

Есть ли возможность подключить аспирацию?

Да. Для подключения системы удаления стружки предусмотрено аспирационное отверстие диаметром 160 мм.
