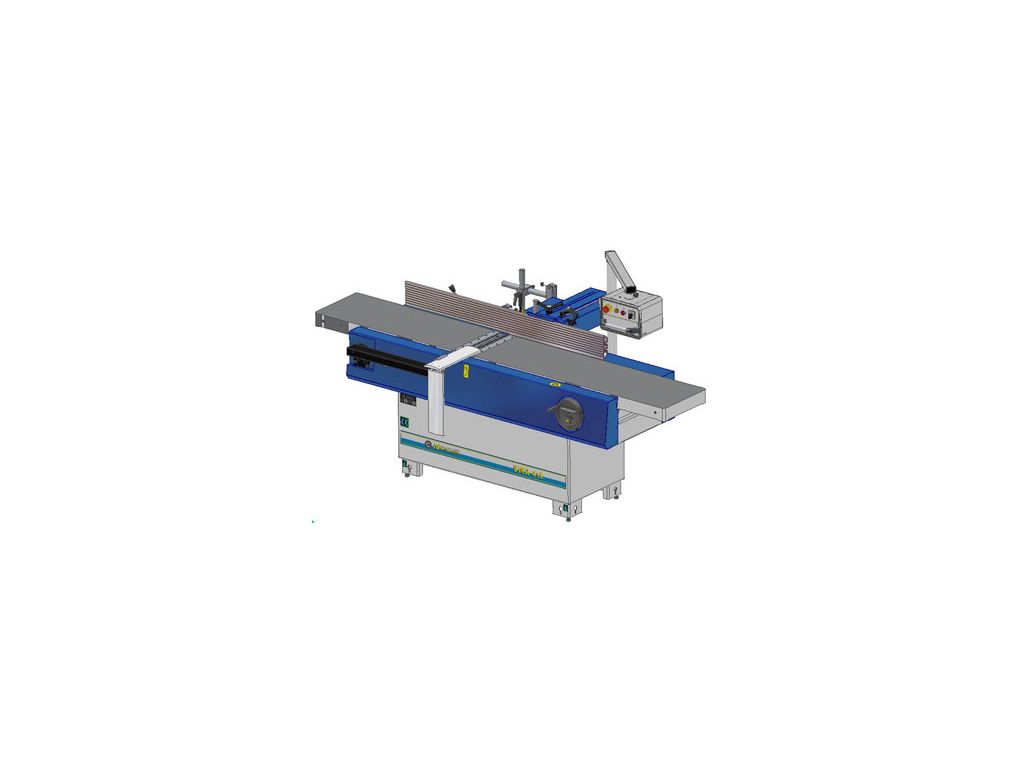

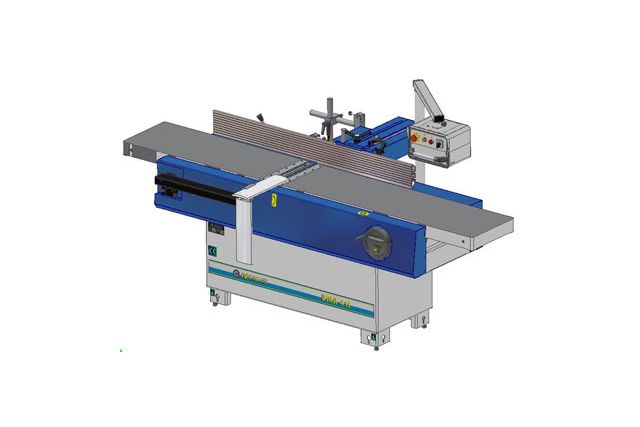

Фугувальний верстат MAST Holztechnik DMA 41L

Фугувальний верстат MAST Holztechnik DMA 41L

Фугувальний верстат MAST Holztechnik DMA 41L — професійне деревообробне обладнання для точного вирівнювання та стругання дерев'яних заготовок. Верстат використовується для отримання рівної плоскої поверхні, виправлення нерівностей деревини та підготовки деталей до подальших операцій обробки.

Обладнання розраховане на стабільну роботу в умовах деревообробної майстерні, столярного виробництва або підприємства, де необхідно регулярно виконувати фугування деревини. Ширина стругання 410 мм дозволяє працювати із заготовками різної ширини, а довгі чавунні столи забезпечують надійну опору для матеріалу під час проходження через робочу зону.

Основою робочої системи є чотириножовий стругальний вал діаметром 125 мм. Вал обертається зі швидкістю 4700 об/хв, завдяки чому забезпечується ефективне зняття матеріалу та якісна обробка поверхні. Максимальна глибина стругання становить 8 мм.

За роботу обладнання відповідає трифазний електродвигун потужністю 4 кВт. Масивна станина та литі чавунні столи допомагають знизити вплив вібрацій і підтримувати стабільне положення заготовки під час фугування.

Для чого потрібен фугувальний верстат MAST Holztechnik DMA 41L

Фугування є однією з основних операцій під час підготовки деревини до подальшої механічної обробки. За допомогою верстата можна вирівняти поверхню заготовки, сформувати базову площину та підготувати деталь для наступних технологічних операцій.

MAST Holztechnik DMA 41L підходить для роботи з дерев'яними заготовками у столярних та деревообробних майстернях. Обладнання може використовуватися під час виготовлення меблевих деталей, столярних виробів та інших конструкцій з деревини, де важливе отримання рівної поверхні.

Крім стандартного прямолінійного стругання, конструкція верстата дозволяє виконувати обробку під кутом. Для цього передбачена чавунна напрямна лінійка з можливістю нахилу від 0° до 45°.

Основні характеристики MAST Holztechnik DMA 41L

• Тип обладнання — фугувальний деревообробний верстат.
• Модель — MAST Holztechnik DMA 41L.
• Ширина стругання — 410 мм.
• Максимальна глибина стругання — 8 мм.
• Діаметр стругального валу — 125 мм.
• Кількість ножів — 4.
• Швидкість обертання валу — 4700 об/хв.
• Потужність трифазного двигуна — 4 кВт.
• Довжина чавунних робочих столів — 2650 мм.
• Довжина напрямної лінійки — 1500 мм.
• Діапазон нахилу напрямної лінійки — від 0° до 45°.
• Діаметр аспіраційного отвору — 160 мм.
• Привід ножового валу — клинопасова передача через 2 ремені.
• Електродинамічне гальмування стругального валу.
• Час повної зупинки валу — не більше 10 секунд.

Масивна конструкція для стабільної обробки

Однією з важливих переваг фугувального верстата MAST Holztechnik DMA 41L є масивна конструкція. Жорстка станина та литі чавунні робочі столи створюють стабільну платформу для фугування деревини.

Чавун добре поглинає вібрації, які виникають під час роботи ножового валу. Це особливо важливо при обробці довгих заготовок, коли навіть невелике переміщення або нестабільність робочої поверхні може вплинути на результат.

Загальна довжина робочих столів становить 2650 мм. Велика площа опори дозволяє впевненіше подавати заготовку через робочу зону та контролювати її положення під час стругання.

Чотириножовий стругальний вал діаметром 125 мм

На верстаті встановлений стругальний вал діаметром 125 мм з чотирма ножами. Частота обертання становить 4700 об/хв. Така конфігурація призначена для продуктивного стругання та отримання рівномірно обробленої поверхні деревини.

Ножовий вал приводиться в рух за допомогою клинопасової передачі, яка використовує два ремені. Передача забезпечує передавання обертання від електродвигуна до робочого механізму.

Для підвищення безпеки передбачене електродинамічне гальмування. Після вимкнення обладнання вал повністю зупиняється протягом не більше 10 секунд.

Регулювання глибини знімання матеріалу

Оператор може налаштувати необхідну глибину стругання за допомогою важільного механізму. Значення встановлюється відповідно до шкали, що дозволяє контролювати товщину шару деревини, який буде видалятися під час проходу.

Максимальна глибина стругання MAST Holztechnik DMA 41L становить 8 мм. Такий діапазон дає можливість адаптувати режим роботи відповідно до поставленого завдання та стану дерев'яної заготовки.

Чавунна напрямна лінійка з регулюванням 0°–45°

Для точного ведення заготовки верстат оснащений масивною чавунною напрямною лінійкою довжиною 1500 мм. Вона переміщується на зносостійких роликах, що забезпечує плавне налаштування положення без пошкодження поверхні робочого столу.

Циліндрична напрямна забезпечує жорсткість конструкції. Кут нахилу лінійки можна встановити в межах від 0° до 45°. Завдяки цьому фугувальний верстат можна використовувати не лише для прямолінійного стругання, а й для формування фасок під кутом.

Встановлене значення контролюється за допомогою шкали, що спрощує повторне налаштування обладнання.

Зручна система регулювання робочого столу

Для налаштування положення столу використовується важільний механізм. Конструкція передбачає передачу навантаження на систему важелів, а не безпосередньо на робочий стіл.

Таке рішення сприяє збереженню паралельності робочих столів та забезпечує довговічність механізму регулювання. Оператор отримує можливість швидко змінювати параметри обладнання залежно від товщини та особливостей заготовки.

Система аспірації

Для видалення стружки та відходів обробки передбачений ексгаустерний отвір діаметром 160 мм. Підключення аспіраційної системи допомагає підтримувати робочу зону в чистоті та ефективніше видаляти деревні відходи, які утворюються під час стругання.

Захист оператора під час роботи

Конструкція MAST Holztechnik DMA 41L передбачає захисну огорожу стругального валу. Вона призначена для підвищення безпеки оператора та зменшення ризику контакту з ножовим валом під час виконання робіт.

Додатковим елементом безпеки є кнопка аварійної зупинки на пульті керування. Електродинамічне гальмування забезпечує швидку зупинку робочого валу після вимкнення обладнання.

Поворотний пульт керування

Керування верстатом здійснюється за допомогою пульта, встановленого на поворотній консолі. Оператор може повернути його та встановити в положенні, яке є найбільш зручним для конкретної робочої ситуації.

Розташування органів керування на зручному рівні сприяє комфортній роботі. Конструкція також забезпечує доступ до електричних компонентів, що спрощує проведення технічного обслуговування.

Переваги фугувального верстата MAST Holztechnik DMA 41L

• Ширина стругання 410 мм для роботи із широкими дерев'яними заготовками.
• Потужний трифазний двигун 4 кВт.
• Чотириножовий вал діаметром 125 мм.
• Висока швидкість обертання валу — 4700 об/хв.
• Максимальна глибина знімання матеріалу — 8 мм.
• Масивні чавунні столи довжиною 2650 мм.
• Чавунна напрямна лінійка довжиною 1500 мм.
• Нахил напрямної від 0° до 45°.
• Важільна система регулювання столу.
• Аспіраційний отвір діаметром 160 мм.
• Електродинамічне гальмування ножового валу.
• Захисна огорожа робочого механізму.
• Поворотний пульт керування.
• Кнопка аварійної зупинки.
• Масивна та жорстка конструкція.

Кому підійде MAST Holztechnik DMA 41L

MAST Holztechnik DMA 41L стане практичним вибором для професійних деревообробних та столярних підприємств, майстерень, меблевого виробництва й інших сфер, де потрібне точне фугування деревини.

Верстат дозволяє виконувати базове вирівнювання поверхні, прямолінійне стругання, підготовку заготовок до подальшої обробки та формування фасок. Велика довжина чавунних столів забезпечує хорошу опору для заготовки, а регульована напрямна допомагає підтримувати необхідний напрямок обробки.

Як правильно використовувати фугувальний верстат

Перед початком роботи необхідно перевірити правильність налаштування столу, напрямної лінійки та глибини знімання матеріалу. Заготовку слід подавати по робочій поверхні з контролем її положення відносно напрямної.

Для отримання якісного результату важливо використовувати відповідний режим обробки та не перевищувати встановлену максимальну глибину стругання. Під час роботи оператор повинен дотримуватися вимог безпеки та використовувати передбачені конструкцією захисні елементи.

Часті запитання про MAST Holztechnik DMA 41L

Що робить фугувальний верстат?

Фугувальний верстат використовується для вирівнювання та прямолінійного стругання поверхні дерев'яних заготовок. Він допомагає сформувати рівну базову площину для подальшої обробки.

Яка ширина стругання у MAST Holztechnik DMA 41L?

Максимальна ширина стругання становить 410 мм.

Яка максимальна глибина стругання?

Максимальна глибина знімання матеріалу становить 8 мм.

Скільки ножів має стругальний вал?

Стругальний вал діаметром 125 мм оснащений чотирма ножами.

З якою швидкістю обертається ножовий вал?

Швидкість обертання стругального валу становить 4700 об/хв.

Чи можна стругання виконувати під кутом?

Так. Напрямна лінійка регулюється в діапазоні від 0° до 45°, тому обладнання дозволяє виконувати кутову обробку та формувати фаски.

Яка потужність двигуна?

Верстат оснащений трифазним електродвигуном потужністю 4 кВт.

Яка довжина робочих столів?

Загальна довжина литих чавунних столів становить 2650 мм.

Чи передбачене підключення аспірації?

Так. Для відведення стружки передбачений ексгаустерний отвір діаметром 160 мм.
