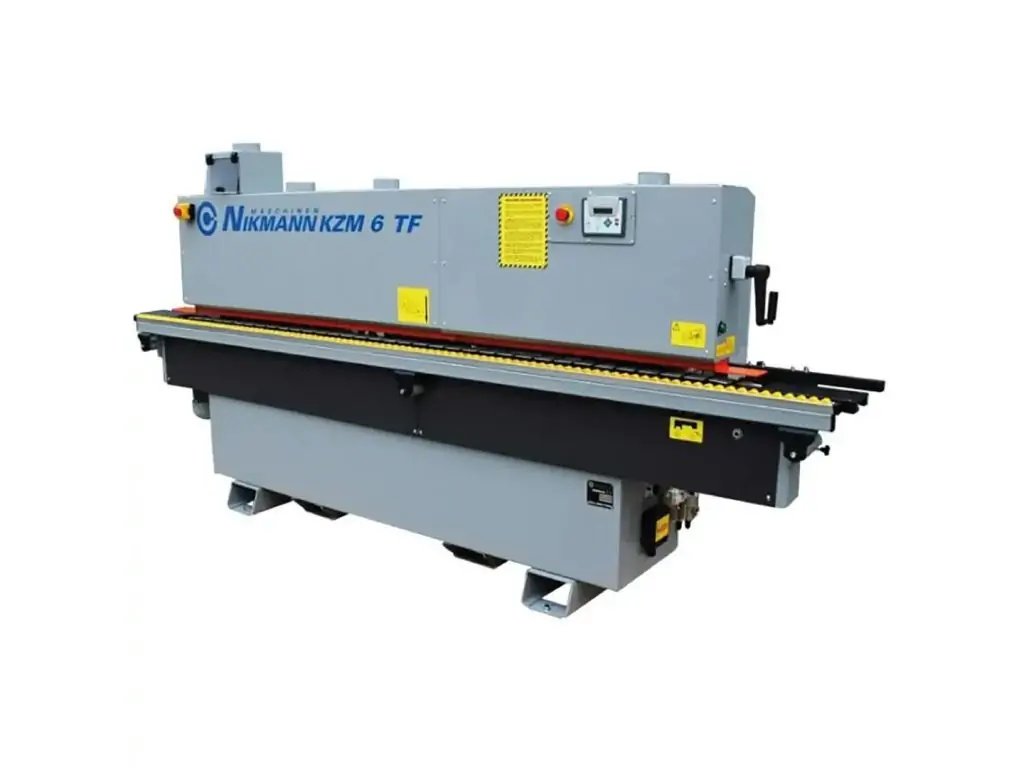

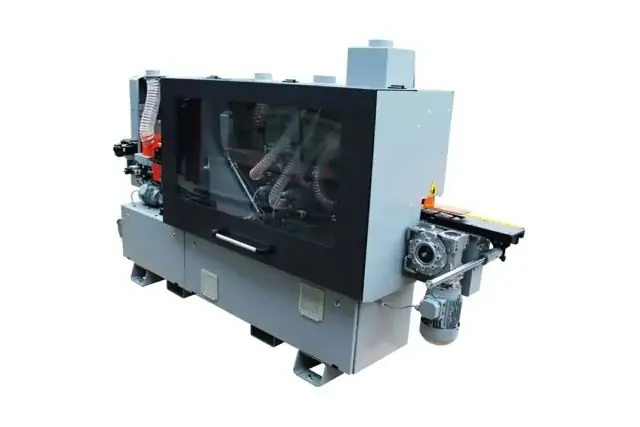

Автоматический кромкооблицовочный станок MAST Holztechnik KZM 6 TF5

Автоматический кромкооблицовочный станок MAST Holztechnik KZM 6 TF5

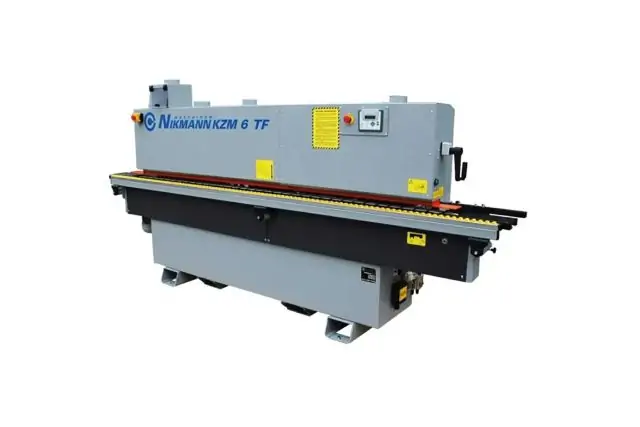

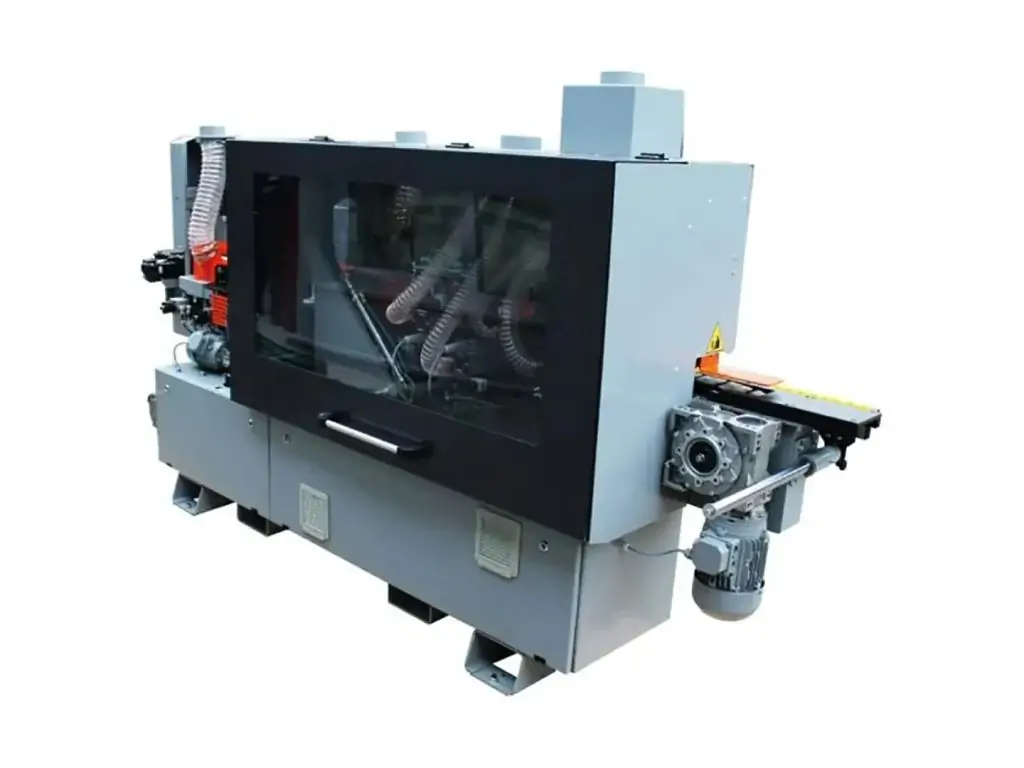

Автоматический кромкооблицовочный станок MAST Holztechnik KZM 6 TF5 предназначен для автоматизированной обработки прямолинейных кромок плитных материалов. Оборудование используется для нанесения и последующей обработки кромочных материалов ABS, ПВХ и полосовых кромок толщиной до 3 мм.

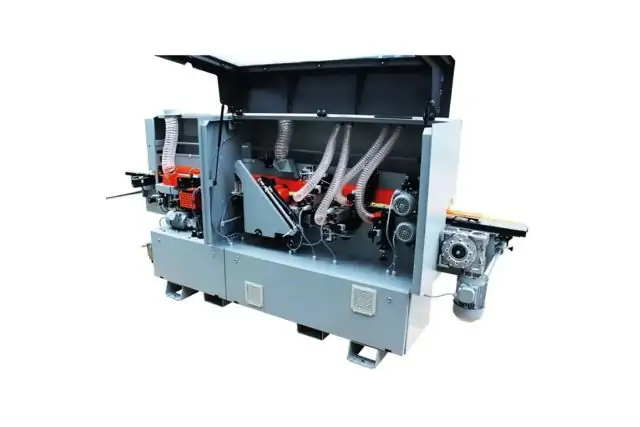

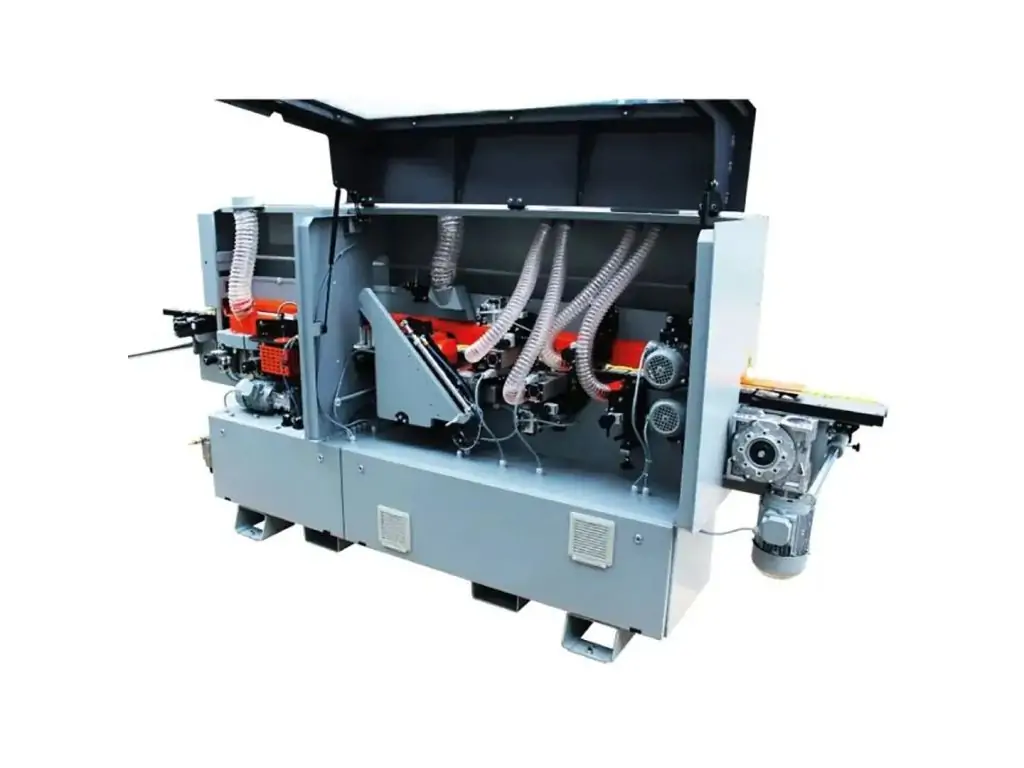

Конструкция станка объединяет основные операции кромкооблицовки в одном рабочем процессе. Заготовка последовательно проходит прифуговку, нанесение клея, прессование кромочного материала, торцевание, фрезерование свесов, радиусное циклевание и полировку. Такой принцип работы позволяет сократить количество ручных операций и обеспечить последовательную обработку детали.

Общая мощность установленных промышленных двигателей составляет 6,7 кВт. Электрическая система оснащена реле контроля фаз и термоконтактами для защиты оборудования от перегрузки. За работой основных механизмов следят электронные датчики, которые обеспечивают точное определение положения рабочих элементов.

Система подачи и фиксации заготовки

Для транспортировки плит используется цепной конвейер с резиновыми накладками. Прижимные резиновые ролики диаметром 70 мм дополнительно фиксируют заготовку и обеспечивают ее стабильное перемещение через рабочие зоны.

Система рассчитана на обработку заготовок разных размеров. Датчик на входе и электронный фотоконцевик контролируют прохождение детали. Для точной настройки оборудования предусмотрен цифровой индикатор толщины заготовки.

Использование электронных датчиков вместо обычных механических концевиков позволяет повысить точность контроля рабочих процессов и облегчает настройку станка оператором.

Клеевой узел и нанесение кромочного материала

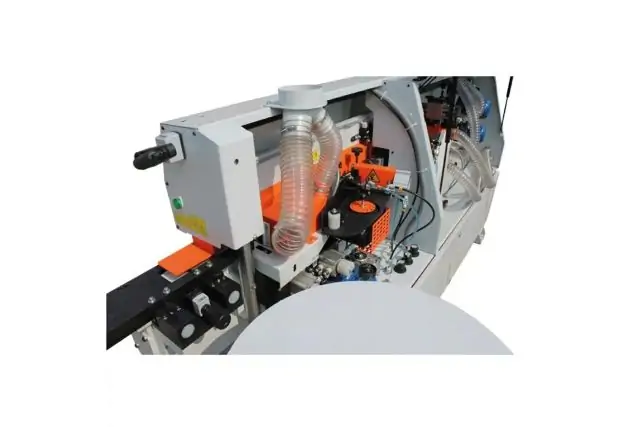

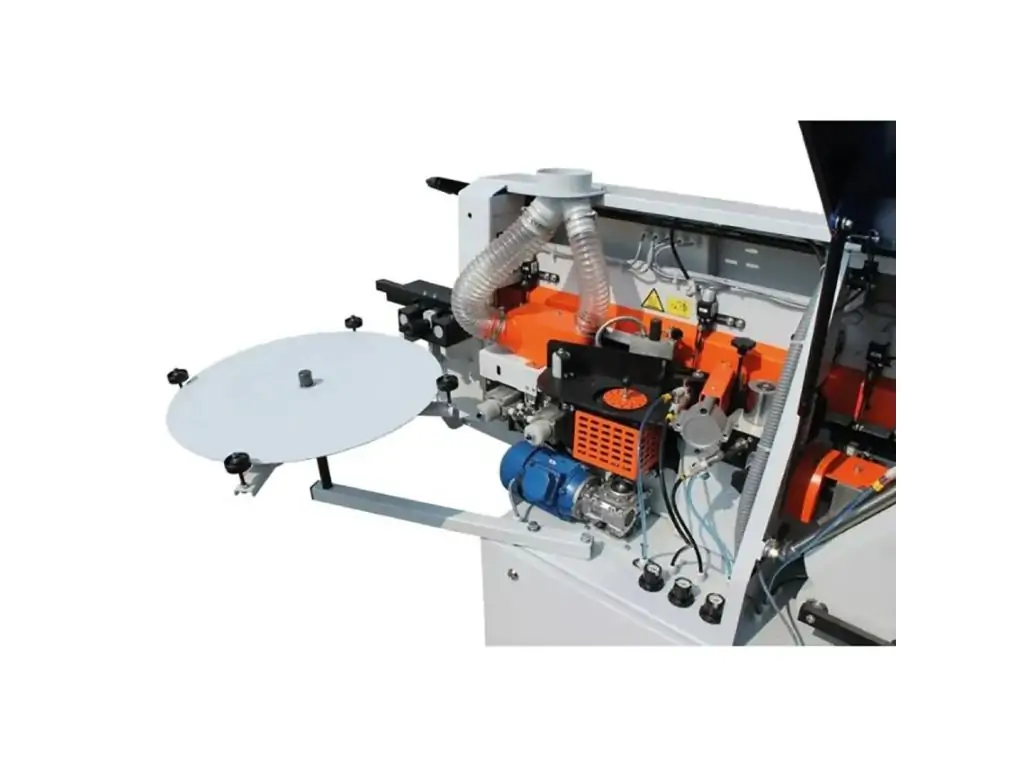

MAST Holztechnik KZM 6 TF5 оснащен быстросменной клеевой ванной с тефлоновым покрытием. Количество наносимого клея регулируется винтовым механизмом, благодаря чему можно настроить необходимый объем подачи в соответствии с рабочим режимом.

Температура клея контролируется электронной системой в двух основных точках: в клеевой ванне и на клеенаносящем валике. Это позволяет поддерживать необходимые параметры во время выполнения технологического процесса.

Если оборудование простаивает более 15 минут, система автоматически снижает температуру клея на 50 °C. Такая функция предназначена для сохранения его рабочих свойств во время технологических перерывов.

Перед клеенаносящим валиком расположен опорный копир, который предотвращает повреждение торцевой части детали. Прижимные ролики имеют антистатическое покрытие, помогающее поддерживать чистоту кромочного материала.

Торцевание и фрезерование свесов

После приклеивания кромочный материал обрабатывается последующими рабочими узлами. Торцевальный агрегат обеспечивает удаление лишнего материала по торцам заготовки. Торцевые пилы можно поворачивать в диапазоне 0–15°, что позволяет адаптировать станок к различным типам кромочного материала.

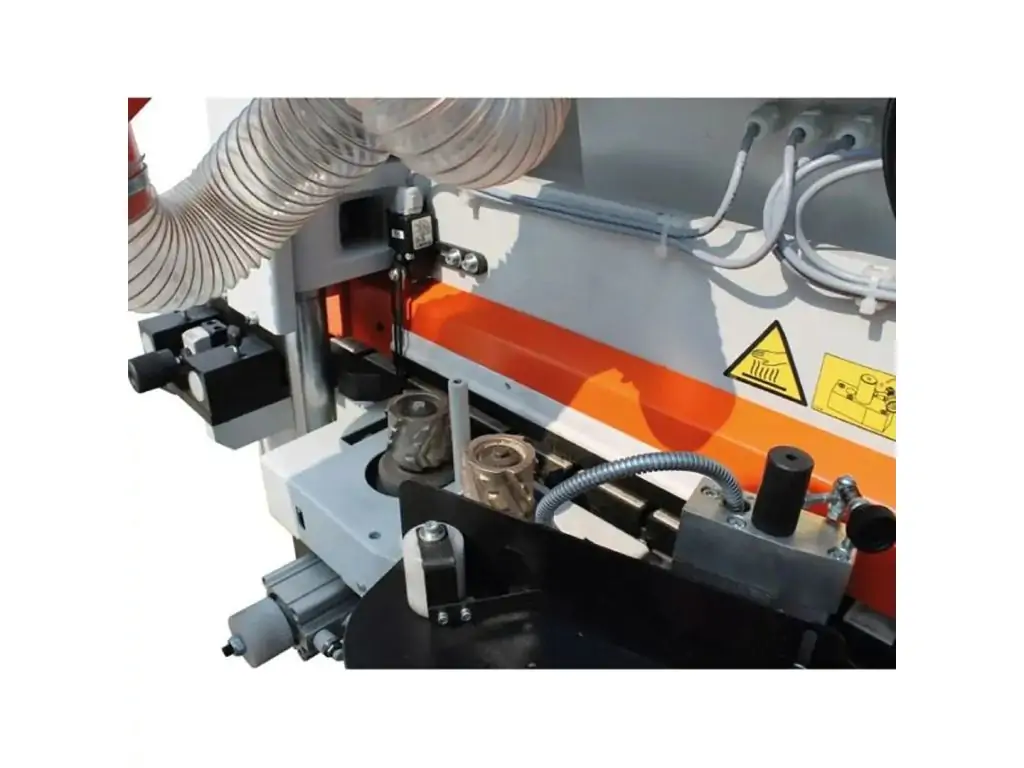

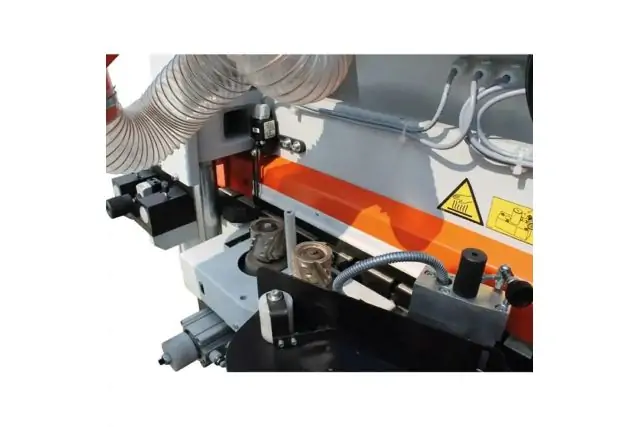

Фрезерный узел предназначен для снятия свесов. В конструкции используются круглые копиры диаметром 180 мм, которые помогают выполнять обработку кромки без повреждения облицованной поверхности.

После фрезерования заготовка проходит радиусное циклевание. Этот этап позволяет обработать остатки кромочного материала и сформировать аккуратный переход между поверхностью плиты и кромкой.

Полировальный узел

Завершающей операцией является полировка обработанной кромки. Полировальный диск имеет шарнирную регулировку, благодаря которой его можно устанавливать в необходимой плоскости.

Для подключения системы удаления пыли и отходов предусмотрен специальный выход под аспирацию. Использование аспирационного оборудования помогает поддерживать рабочую зону в чистом состоянии и уменьшать количество производственной пыли.

Преимущества MAST Holztechnik KZM 6 TF5

• Автоматическая обработка прямолинейных кромок;
• Работа с ABS, ПВХ и полосовыми кромочными материалами;
• Толщина кромочного материала — до 3 мм;
• Общая мощность двигателей — 6,7 кВт;
• Электронный контроль рабочих процессов;
• Реле контроля фаз;
• Защита от перегрузки;
• Цепной конвейер с резиновыми накладками;
• Прижимные ролики Ø70 мм;
• Цифровой индикатор толщины детали;
• Быстросменная клеевая ванна с тефлоновым покрытием;
• Электронный контроль температуры клея;
• Автоматическое снижение температуры клея при длительной паузе;
• Винтовая регулировка количества клея;
• Прифуговочный узел;
• Пресс-группа;
• Торцевальный агрегат;
• Фрезерный узел снятия свесов;
• Узел радиусного циклевания;
• Полировальный узел;
• Блок подготовки воздуха;
• Возможность подключения аспирации;
• Дополнительный подогрев заготовки как опция;
• Подача разделительной и очищающей жидкости как опция;
• Гарантия производителя — 12 месяцев.

Дополнительные возможности оборудования

Для адаптации оборудования под особенности производственного процесса предусмотрена установка дополнительных опций. В частности, станок можно дополнить системой подогрева заготовки, а также системой подачи разделительной и очищающей жидкости.

Такая конфигурация позволяет расширить функциональные возможности оборудования и адаптировать рабочий процесс под различные производственные задачи.

Стандартная комплектация

В базовую комплектацию MAST Holztechnik KZM 6 TF5 входят:

• панель управления;
• прифуговочный узел;
• клеевой узел;
• пресс-группа;
• торцевальный агрегат;
• фрезерный узел снятия свесов;
• узел радиусного циклевания;
• узел полировки;
• блок подготовки воздуха.

Где применяется автоматический кромкооблицовочный станок?

MAST Holztechnik KZM 6 TF5 предназначен для автоматизации операций по облицовыванию мебельных плит. Оборудование позволяет последовательно выполнять подготовку поверхности, нанесение клея, приклеивание кромочного материала, его прижим, торцевание и последующую обработку.

Автоматизация рабочих операций помогает организовать более стабильный технологический процесс. Станок может применяться для обработки плитных материалов на основе древесины, ее производных и пластика в соответствии с возможностями оборудования.

Эксплуатация и обслуживание

Перед началом эксплуатации необходимо внимательно изучить инструкцию производителя и соблюдать правила безопасной работы с оборудованием.

1. Регулярно очищать клеевую ванну, копиры и рабочие поверхности.
2. Удалять остатки клея, древесную пыль и стружку.
3. Проводить плановое техническое обслуживание в соответствии с рекомендациями производителя.
4. Не допускать накопления производственных отходов возле рабочих механизмов.
5. Использовать аспирационную систему для удаления пыли и отходов обработки.

Часто задаваемые вопросы

Какие кромочные материалы подходят для этого станка?

MAST Holztechnik KZM 6 TF5 предназначен для работы с рулонными кромками ABS, ПВХ и полосовыми кромочными материалами толщиной до 3 мм.

С какими материалами можно работать на станке?

Оборудование используется для облицовывания плитных материалов на основе древесины и ее производных, а также пластика.

Какой клей используется при работе?

Для кромкооблицовки применяется специальный термоплавкий клей. Его параметры должны соответствовать скорости подачи материала и установленному технологическому режиму.

Что такое фрезерование свесов?

Фрезерование свесов представляет собой удаление выступающей части кромочного материала после его приклеивания к торцу плиты. Благодаря этой операции край детали приобретает аккуратную форму.

Для чего используется радиусная цикля?

Радиусная цикля используется для обработки остатков кромочного материала после фрезерования и формирования ровного радиусного перехода.

Можно ли установить дополнительные опции?

Да. Конструкция станка предусматривает возможность дополнительного оснащения системой подогрева заготовки, а также подачей разделительной и очищающей жидкости.

Как правильно обслуживать кромкооблицовочный станок?

Необходимо регулярно очищать клеевую ванну, копиры и рабочие поверхности, удалять пыль и стружку, следить за состоянием рабочих узлов и выполнять плановое техническое обслуживание в соответствии с инструкцией производителя.
