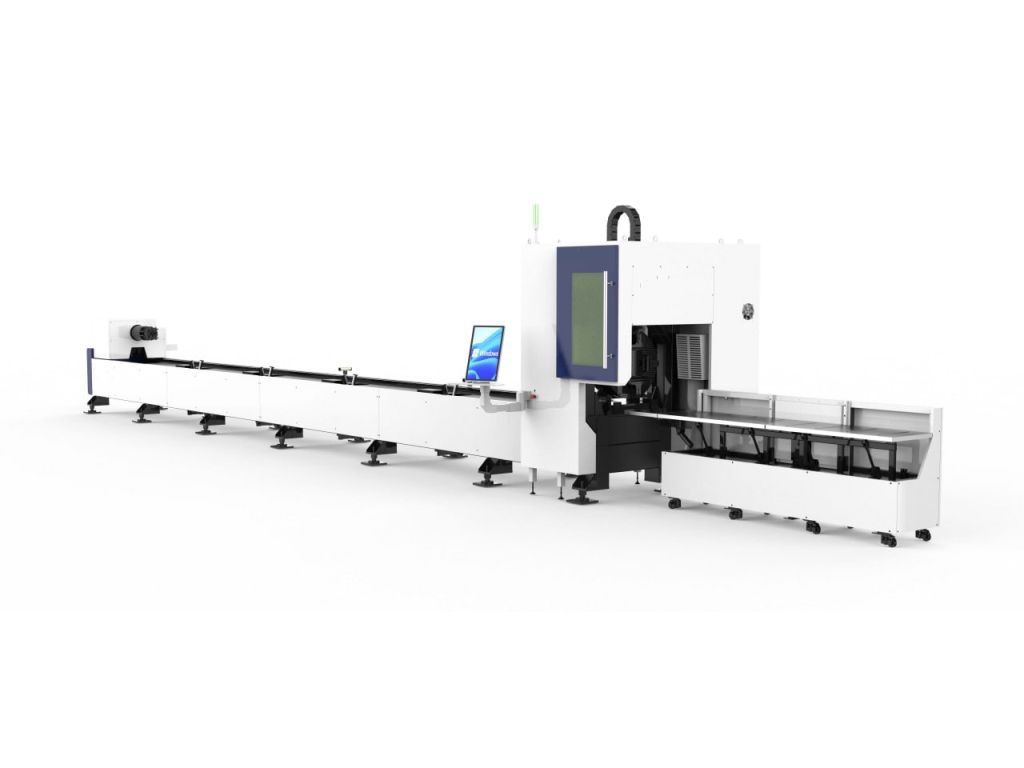

Лазерный станок для порезки трубы MAST МК-6012/Т2В

МАССИВНАЯ, ЧРЕЗВЫЧАЙНО ЖЕСТКАЯ СТАНИНА

Спроектирована для работы в условиях экстремальных нагрузок, что гарантирует стабильную точность реза в течение 20 лет эксплуатации без деформаций.

Надежная конструкция изготовлена ​​из высококачественной углеродистой конструкционной стали. Основание станины составляет сварная рама из толстостенной листовой стали толщиной 8 мм.

Многоуровневая стабилизация металла:

• Термический отжиг: после сварки станина проходит полный цикл отжига в печи для снятия внутренних напряжений.
• Грубая механическая обработка: формирование основной геометрии на крупногабаритных фрезерных центрах.
• Вибрационное старение: финишный этап полностью устраняет остаточные напряжения в сварных швах и гарантирует стабильность геометрии на десятилетия.

Жесткость и точность: массивная конструкция идеально гасит вибрации во время работы на высоких скоростях.

СИСТЕМА АВТОМАТИЗАЦИИ И УДАЛЕНИЯ ОТХОДОВ

Интеллектуальная сортировка: отходы (обрезки) четко отделяются от готовых деталей и автоматически транспортируются в специальную зону. Это предотвращает повреждение рабочего стола и заготовки и защищает прецизионные узлы лазерной головки от случайного соприкосновения с остатками металла.

Термическая безопасность: система исключает необходимость прямого контакта оператора с раскаленными деталями. Поскольку температура поверхности металла после резки может превышать 200°C–500°C, автоматическая выгрузка полностью устраняет риск получения ожогов.

Максимальная производительность: процессы резки и разгрузки происходят параллельно. Вам не нужно останавливать станок для извлечения готовых изделий или загрузки новых материалов.

Экономическая эффективность: отсутствие простоев позволяет увеличить полезное время работы оборудования на 30-50% по сравнению со станками на ручном управлении.

СИСТЕМА ЧПУ BOCHU FSCUT3000DE-DH

Оптимизация траектории (Plane Sorting): система минимизирует количество оборотов патрона при обработке граней. Это значительно сокращает время цикла и повышает общую скорость резки профилей.

Поддержка наклонного реза (Bevel Cutting): возможность создания разных типов фасок (скосов) на торцах труб. Это критически важно для подготовки деталей к последующей сварке, обеспечивая идеальное прилегание без ручной доводки.

Интеллектуальная центровка: система автоматически корректирует положение трубы в патронах во время движения. Это компенсирует кривизну заготовки, гарантируя стабильную точность и высокое качество реза по всей длине.

Контроль остатков (Anti-miss Cut): определение длины материала в режиме реального времени. Система предотвращает попытки резки там, где материала уже нет, и оптимизирует использование заготовки для минимизации отходов.

ЛАЗЕРНАЯ РЕЖУЩАЯ ГОЛОВКА BLT510 + ОСЬ A

3D-резка и снятие фаски: конструкция головки позволяет выполнять наклонный рез под углом до ±45°. Это обеспечивает идеальную подготовку краев труб и швеллеров для сварных соединений без необходимости ручной обработки.

Универсальность профилей: головка спроектирована для стабильной работы с любыми типами проката: круглые и квадратные трубы, а также сложные конструкционные профили, такие как U-балка (швеллер) и H-балка (двутавр).

Защита оптики и кабелей: уникальная угловая конфигурация разгружает оптоволоконный кабель при поворотах, минимизируя его износ и значительно продлевая срок службы всей системы передачи луча.

Мощное водяное охлаждение: система охлаждения охватывает 90% оптического пути. Это гарантирует стабильность фокуса и предотвращает перегрев линз даже при длительной работе на максимальных мощностях.

Интеллектуальные датчики: встроенная система мониторинга в реальном времени контролирует состояние защитного стекла и качество реза, мгновенно оповещая оператора о любых отклонениях.

ОПТОВОЛОКОННЫЙ ЛАЗЕРНЫЙ ИСТОЧНИК MAX PHOTONICS

Исключительное качество луча: высокая плотность энергии позволяет получать идеально гладкую кромку реза даже на толстых материалах, что значительно снижает потребность в финишной обработке.

Антибликовая защита (Anti-Reflection): встроенная многослойная система защиты позволяет безопасно резать металлы с высокой отражательной способностью, такие как алюминий, медь, латунь и зеркальная нержавеющая сталь без риска повреждения самого лазера.

Компактная и надежная конструкция: модульный дизайн упрощает интеграцию в систему и сервисное обслуживание. Компактные габариты экономят место в электрошкафу станка.

Энергоэффективность: КПД фотоэлектрического преобразования превышает 30%, что минимизирует затраты на электроэнергию и снижает нагрузку на систему охлаждения.

Стабильность в сложных условиях: источники MAX разработаны для работы в широком температурном диапазоне, сохраняя стабильность мощности (отклонение менее ±1.5%).

ПРЕЦИЗИОННАЯ ТРАНСМИССИЯ YYC (ТАЙВАНЬ)

Косозубые рейки и шестерни от ведущего азиатского бренда YYC Rack гарантируют идеальную передачу усилия даже при экстремальных нагрузках.

Международная сертификация: продукция YYC производится в соответствии с самыми строгими мировыми стандартами, включая немецкий DIN, японский JIS и международный ISO 9001.

Высокая точность (класс DIN 6): благодаря прецизионному шлифованию зубов достигается минимальный люфт и максимальная плавность хода, что непосредственно влияет на чистоту поверхности реза.

Износостойкость: использование специальных марок сталей с последующей закалкой обеспечивает жесткость поверхности, что позволяет механизму годами работать без потери точности.

Стабильность на высоких скоростях: косозубая конструкция позволяет станку работать тише и с более высоким КПД на скоростях до 120 м/мин, минимизируя вибрации.

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN

Сверхвысокая грузоподъемность: конструкция с четырьмя рядами шариков позволяет равномерно распределять нагрузку по всем направлениям (вверх, вниз, вправо, влево), что гарантирует стабильность при резких ускорениях 1G.

Исключительная точность: благодаря прецизионному шлифованию реек коэффициент трения минимальный. Это позволяет системе позиционирования достигать точности ±0.03 мм, исключая любые люфты.

Долговечность и самоочистка: каретки оснащены специальными торцевыми уплотнителями, защищающими внутренние подшипники от попадания металлической пыли. Это критически важно для лазерного трубореза, где в воздухе всегда присутствуют микрочастицы металла.

Низкий уровень шума: плавность хода шариков в каретке обеспечивает тихую работу станка даже на максимальной скорости 120 м/мин.

Стабильность геометрии: направляющие HIWIN производятся из специальной легированной стали, которая не деформируется под воздействием температурных колебаний.

Легкость обслуживания: каретки имеют встроенные ниппели для смазки. В сочетании с автоматической системой смазки это делает узел практически вечным.

СЕРВОДВИГАТЕЛИ И ДРАЙВЕРА BOCHU

Шина EtherCAT: мгновенная передача данных без задержек для точной резки на высоких скоростях. Защита EMC Level 4: максимальная устойчивость к промышленным помехам (актуально для лазеров 12 кВт).

Высокая динамика: сочетание высокого крутящего момента и инерции для устойчивого ускорения 1G.

Абсолютный энкодер: сохранение координат при выключении питания (не требует обнуления). Интеллектуальные алгоритмы: глубокая интеграция с ЧПУ для компенсации вибраций и быстрой обработки углов.

ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ SCHNEIDER (ФРАНЦИЯ)

Надежность: использование компонентов мирового лидера гарантирует стабильную работу силовых цепей и защиту от перегрузок.

Стандарты безопасности: полное соответствие европейским нормам электротехнической безопасности. Долговечность: высокий ресурс износа контакторов, реле и автоматических выключателей в режиме интенсивной эксплуатации.

Доступность: легкая заменяемость и наличие комплектующих в любом магазине Украины.

ВОДЯНОЙ ЧИЛЛЕР S&A

Двухконтурное охлаждение: раздельное управление температурой для лазерного источника и режущей головки, что предотвращает образование конденсата на оптике. Интеллектуальный контроль: автоматическая поддержка температуры с точностью до ±0.5°C для стабильности лазерного луча.

Многоуровневая защита: встроенные датчики потока воды и сигнализация о критическом перегреве для защиты дорогостоящего источника.

Надежность: лидер рынка систем охлаждения для лазеров, адаптированный к непрерывной работе 24/7.

ПАНЕЛЬ УПРАВЛЕНИЯ С HD-ДИСПЛЕЕМ

Закаленное стекло: экран защищен ударопрочным стеклом высокой четкости, что обеспечивает долговечность в промышленных условиях.

Четкость и эргономика: высокое разрешение дисплея позволяет детально контролировать чертежи и параметры реза в реальном времени.

Устойчивость и стабильность: поверхность защищена от царапин, пыли и масла, обеспечивая быстрый отклик сенсора и плавное управление станком.
