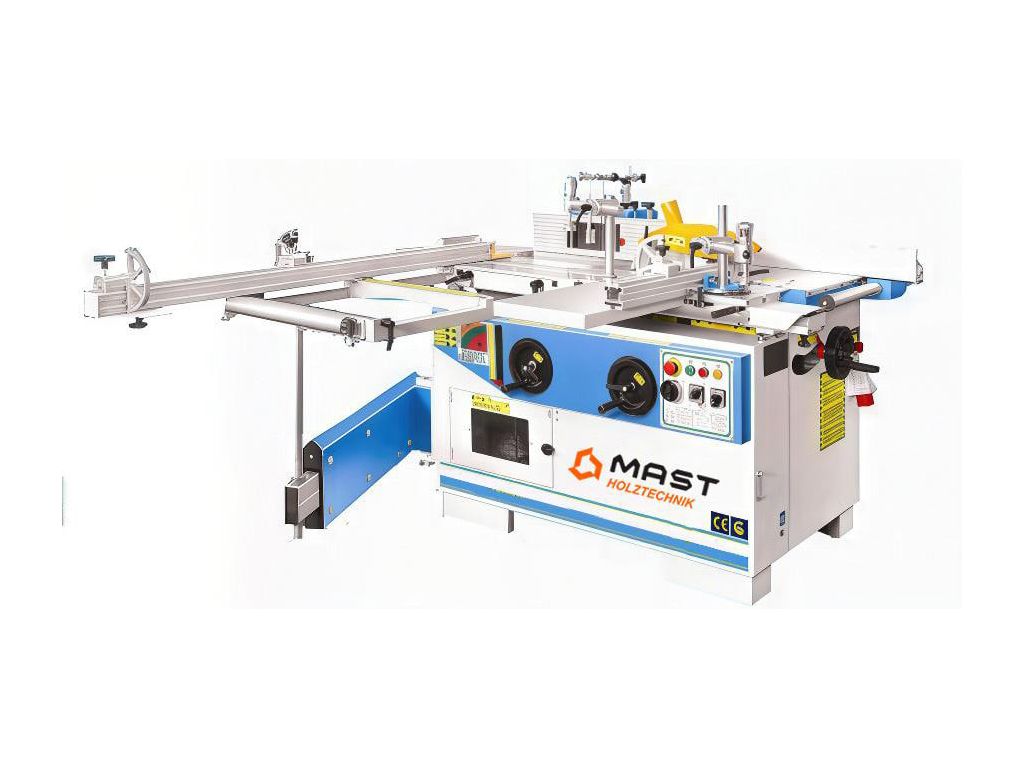

Пятиоперационный станок MAST Holztechnik K5-32 – это комбинированное деревообрабатывающее оборудование, сочетающее в себе несколько важных функций. Наличие таких рабочих узлов, как фуганок, рейсмус, фрезер и форматная пила, делают этот станок универсальным для различных применений. Опционально станок также может оснащаться подрезным узлом и сверлильно-долбежным устройством. Весомым преимуществом являются независимые двигатели узлов: фрезерный и пильный агрегаты имеют отдельные двигатели мощностью 2,2 кВт каждый, а фуговальный и рейсмусовый работают от общего двигателя мощностью 2,2 кВт.
Рабочая ширина фуганка и рейсмуса составляет 320 мм, толщина заготовок – 4-230 мм. 3-ножевой строгальный вал ø 100 мм имеет скорость вращения 5000 об/мин. Фрезерный шпиндель имеет диаметр 30 мм и вертикальный ход 160 мм. 4 скорости вращения (8000/ 6000/ 3500/ 1400) позволяют подобрать оптимальный режим обработки. Максимальный диаметр инструмента – 180 мм при профилировании и 250 мм при шипорезке. На пильном узле возможна установка диска диаметром 250 мм или 315 мм. Наклон диска на 90-45° позволяет выполнять угловые резы. Несмотря на столь широкий функционал, этот комбинированный деревообрабатывающий станок 5-в-1 достаточно компактный и занимает немного места, что делает его идеальным выбором для небольших и средних мастерских.
Технические характеристики пятиоперационного станка MAST Holztechnik K5-32
| СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ | |
| Фуговальный узел | |
| Ширина рабочих столов, мм | 320 |
| Общая длина столов, мм | 1500 |
| Максимальная толщина снимаемого слоя, мм | 5 |
| Диаметр ножевого вала, мм | ø 100 |
| Количество ножей | 3 |
| Размеры ножей, мм | 320 х 30 х 3 |
| Обороты ножевого вала, об/мин | 5000 |
| Мощность двигателя, кВт | 2.2 |
| Размеры опорной линейки, мм | 155 |
| Рейсмусовый узел | |
| Размеры рабочего стола, мм | 600 x 316 |
| Толщина обрабатываемой детали мин/макс, мм | 4-230 |
| Скорость подачи, м/мин | 7 |
| Максимальная толщина снимаемого слоя, мм | 3 |
| Фрезерный узел | |
| Размеры рабочего стола, мм | 1250 x 450 |
| Диаметр шпинделя, мм | ø 30 |
| Рабочая длина шпинделя, мм | 125 |
| Вертикальный ход шпинделя, мм | 160 |
|
Максимальный диаметр инструмента, мм: - при профилировании - при шипорезке |
ø 180 ø 250 |
| Обороты шпинделя, об/мин | 8000/6000/3500/1400 |
| Диаметры отверстия рабочего стола, мм | ø190-ø160-ø105-ø65 |
| Мощность двигателя, кВт | 2.2 (3.0) |
| Максимальный диаметр/глубина спуска инструмента под рабочую поверхность стола, мм | ø180/h=75 |
| Высота рабочего стола от пола, мм | 850 |
| Опорные линейки, мм | 2 x 350 |
|
Диаметр выходов под аспирацию, мм: - под рабочим столом - на защитном кожухе |
ø 120 ø 120 |
| Пильный узел | |
| Размеры форматного стола, мм | 1500 x 285 |
| Диаметр пильного диска, мин/макс, мм | ø250/ø315 |
| Диаметр посадочного отверстия, мм | ø 30 |
| Наклон пильного диска (°) | 90-45 |
|
Макс. высота пропила, 90°/45°, мм: - при диаметре диска ø 315 мм - при диаметре диска ø 250 мм |
102 / 72 70 / 49 |
| Обороты диска, об/мин | 4000 |
| Мощность двигателя, кВт | 2.2 (3.0) |
| Диаметр выхода под аспирацию, мм | ø 120 |
| Макс. широта пропила с параллельной линейкой, мм | 630 |
| Общие характеристики станка | |
| Габаритные размеры (ДхШхВ), мм | 1700 х 1300 х 900 |
| Необходимая площадь, м | 3.85 х 4.5 |
| Вес, кг | 650 |
| ОПЦИИ | |
| Подрезной агрегат | |
| Диаметр пильного диска, мм | Ø 120 |
| Диаметр посадочного отверстия, мм | Ø 20 |
| Обороты подрезного диска, об/мин | 8000 |
| Мощность двигателя, кВт | 0.75 (1.0) |
| Сверлильный узел | |
| Максимальный диаметр сверла, мм | Ø16 |
| Размеры рабочего стола, мм | 300х500 |
| Продольный ход, мм | 210 |
| Поперечный ход, мм | 250 |
| Вертикальный ход, мм | 160 |
| Стол форматный, мм | 1270 |
| Опорные линейки защиты фрезерного шпинделя, мм | 2х500 |
| Интегральные линейки защиты фрезерного шпинделя, мм | 2х350, 2х500 |
| Расширение форматного стола, мм | 500х320 |
| Эксцентриковые тиски | |
| Поперечный упор для торцовки | |
| Опорная линейка для поперечной пилы, мм | 900 |
| Мощность гл. двигателя, кВт | 3.0 (4.0) |
| Однофазные двигатели | 2.2 (3.0) |
| Диаметр фрезерного шпинделя, мм | Ø1 ¼”, Ø32, Ø35 |
Преимущества пятиоперационного станка MAST Holztechnik K5-32
- Многофункциональность – сочетает в одном корпусе фуганок, рейсмус, фрезер и форматную пилу. Опционно – подрезной узел и сверлильно-долбежное устройство
- Независимые двигатели фрезерного и пильного узлов мощностью 2,2 кВт каждый
- Совместный двигатель фуговального и рейсмусового узлов мощностью 2,2 кВт
- Напряжение питания – 400 В
- Габаритные размеры (ДхШхВ) – 1700х1300х900 мм
- Вес – 650 кг.
Фуговальный и рейсмусовый узлы
- Ширина обработки – 320 мм
- 3-ножевой строгальный вал ø 100 мм
- Скорость вращения вала – 5000 об/мин
- Глубина снятия за проход – 5 мм фуганок, 3 мм рейсмус
- Толщина детали – 4-230 мм
- Литые чугунные столы со шлифованной поверхностью
- Размер фуговальных столов – 320х1500 мм
- Размер рейсмусового стола – 316х600 мм
- Скорость подачи – 7 м/мин
- Алюминиевая направляющая линейка с наклоном на 90-45°.
Фрезерный узел
- Диаметр шпинделя – 30 мм
- Вертикальный ход шпинделя – 160 мм
- 4 скорости вращения шпинделя (1400, 3500, 6000, 8000 об/мин)
- Максимальный диаметр фрезы - 180 мм для профилирования, 250 мм для шипорезки
- Регулируемый упор с двумя линейками и микрометрическими настройками.
Пильный узел
- Диаметр режущего диска – 250 мм; 315 мм
- Скорость вращения – 4000 об/мин
- Наклон пильного диска на 90-45°
- Глубина пропила (90°/45°): диаметр диска 250 мм – 70/49 мм, диаметр диска 315 мм – 102/72.
Доступные опции пятиоперационного станка MAST Holztechnik K5-32
- Сверлильно-пазовальное устройство
- Подрезной диск
- Форматная каретка с ходом 1270 мм
- Расширение форматного стола 500х320 мм
- Эксцентриковые тиски
- Опорные и интегральные линейки
- Мощность главного двигателя 3 кВт/4 кВт
- Однофазные двигатели
- Фрезерный шпиндель Ø1 ¼”, Ø32, Ø35.
Конструктивные особенности пятиоперационного станка MAST Holztechnik K5-32
 |
ФУГОВАЛЬНЫЙ УЗЕЛ Литые фуговальные столы являются надежной базой для обработки. Наклон направляющей линейки позволяет снимать фаску. |
 |
РЕЙСМУСОВЫЙ УЗЕЛ На рейсмусе возможна обработка деталей высотой 4-225 мм. Отображение размера по линейке и механическому счетчику. |
 |
ФРЕЗЕРНЫЙ УЗЕЛ Шпиндель диаметром 32 мм. Четыре скорости вращения (2000/3100/4400/7000 об/мин) дают возможность оптимально подобрать режим резки под разные задачи. |
 |
ПИЛЬНЫЙ УЗЕЛ Возможность продольного, поперечного и углового раскроя, а также пиление с подрезной пилой (опция) фанерованных плитных материалов. |
Частые вопросы
Больше полезной информации о конструкции и эксплуатации многооперационных станков – в ответах на частые вопросы.
Как в многооперационных станках обеспечивается точность позиционирования при переходе между операциями?
Точность позиционирования обеспечивается благодаря жесткой литой или стальной раме, калиброванным направляющим, а также фиксаторам положения рабочих столов и шпинделей.
Как в многооперационных станках происходит смена режимов?
Смена режимов в многооперационных деревообрабатывающих станках происходит через механическую перенастройку (изменение положения столов, инструмента и т.д) и переключение приводов.
Каковы преимущества независимых двигателей на все узлы многооперационного станка?
Независимые двигатели обеспечивают следующие преимущества:
- Оптимизированная мощность для каждого узла
- Удобство переключения между режимами и быстрая перенастройка станка.
Из какого материала обычно производится рама многооперационных станков?
Рама обычно производится из литого чугуна или стальных профильных балок, что обеспечивает высокую жесткость и уменьшает вибрации во время работы.
Как производится удаление пыли и стружки в многооперационных станках?
Все рабочие узлы имеют отдельные патрубки для подключения централизованной аспирации. Это позволяет сосредоточить максимальную мощность всасывания именно на работающем узле.
