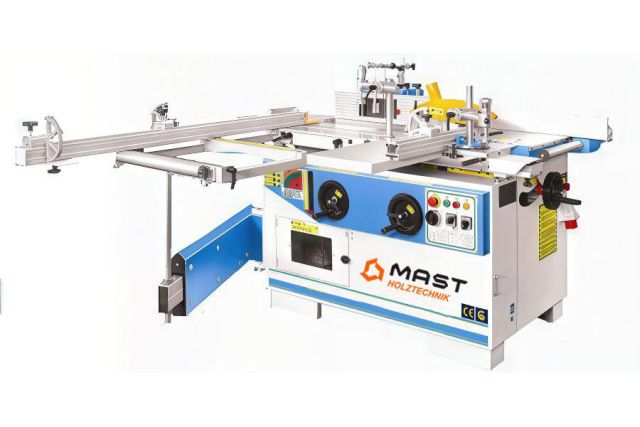

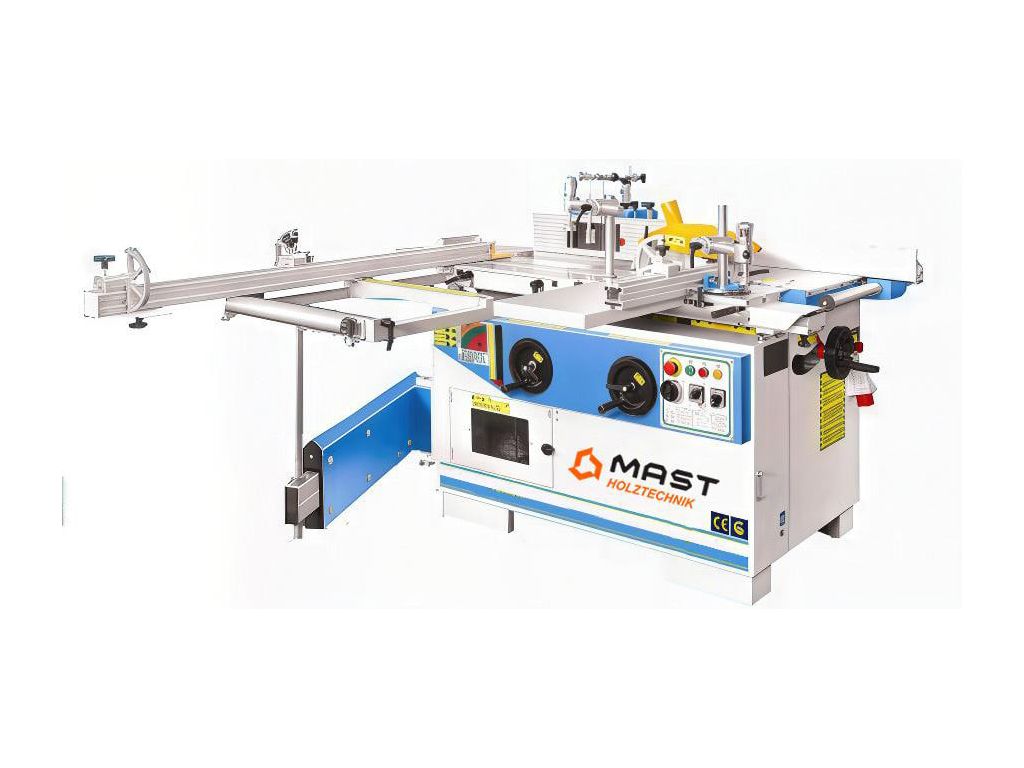

П’ятиопераційний верстат MAST Holztechnik K5-32 - це комбіноване деревообробне обладнання, яке поєднує у собі кілька важливих функцій. Наявність таких робочих вузлів, як фуганок, рейсмус, фрезер і форматна пила, роблять цей верстат універсальним для різних застосувань. Опційно верстат також може дооснащуватися підрізним вузлом і свердлильно-довбальним пристроєм. Вагомою перевагою є незалежні двигуни вузлів: фрезерний і пильний агрегати мають окремі двигуни потужністю 2,2 кВт кожен, а фугувальний і рейсмусовий працюють від спільного двигуна потужністю 2,2 кВт.
Робоча ширина фуганка і рейсмуса становить 320 мм, товщина заготовок - 4-230 мм. 3-ножовий стругальний вал ø 100 мм має швидкість обертання 5000 об/хв. Фрезерний шпиндель має діаметр 30 мм та вертикальний хід 160 мм. 4 швидкості обертання (8000/ 6000/ 3500/ 1400) дозволяють підібрати оптимальний режим обробки. Максимальний діаметр інструменту - 180 мм при профілюванні та 250 мм при шипорізанні. На пильному вузлі можливе встановлення диска діаметром 250 мм або 315 мм. Нахил диска на 90-45° дає змогу виконувати кутові різи. Незважаючи на такий широкий функціонал, цей комбінований деревообробний верстат 5-в-1 досить компактний і займає небагато місця, що робить його ідеальним вибором для невеликих і середніх майстерень.
Технічні характеристики п’ятиопераційного верстата MAST Holztechnik K5-32
| СТАНДАРТНА КОМПЛЕКТАЦІЯ | |
| Фугувальний вузол | |
| Ширина робочих столів, мм | 320 |
| Загальна довжина столів, мм | 1500 |
| Максимальна товщина шару, що знімається, мм | 5 |
| Діаметр ножового вала, мм | ø 100 |
| Кількість ножів | 3 |
| Розміри ножів, мм | 320 х 30 х 3 |
| Оберти ножового вала, об/хв | 5000 |
| Потужність двигуна, кВт | 2.2 |
| Розміри опорної лінійки, мм | 155 |
| Рейсмусовий вузол | |
| Розміри робочого столу, мм | 600 x 316 |
| Товщина деталі, що обробляється, мін/макс, мм | 4-230 |
| Швидкість подачі, м/хв | 7 |
| Максимальна товщина шару, що знімається, мм | 3 |
| Фрезерний вузол | |
| Розміри робочого столу, мм | 1250 x 450 |
| Діаметр шпинделя, мм | ø 30 |
| Робоча довжина шпинделя, мм | 125 |
| Вертикальний хід шпинделя, мм | 160 |
|
Максимальний діаметр інструменту, мм: -при профілюванні -при шипорізанні |
ø 180 ø 250 |
| Оберти шпинделя, об/хв | 8000/6000/3500/1400 |
| Діаметри отвору робочого столу, мм | ø190-ø160-ø105-ø65 |
| Потужність двигуна, кВт | 2.2 (3.0) |
| Максимальний діаметр/глибина спускання інструменту під робочу поверхню столу, мм | ø180/h=75 |
| Висота робочого столу від підлоги, мм | 850 |
| Опорні лінійки, мм | 2 x 350 |
|
Діаметр виходів під аспірацію, мм: - під робочим столом - на захисному кожусі |
ø 120 ø 120 |
| Пильний вузол | |
| Розміри форматного столу, мм | 1500 x 285 |
| Діаметр пильного диска, мін/макс, мм | ø250 / ø315 |
| Діаметр посадкового отвору, мм | ø 30 |
| Нахил пильного диска (°) | 90-45 |
|
Макс. висота пропилу, 90°/45°, мм: - при діаметрі диска ø 315 мм - при діаметрі диска ø 250 мм |
102 / 72 70 / 49 |
| Оберти диска, об/хв | 4000 |
| Потужність двигуна, кВт | 2.2 (3.0) |
| Діаметр виходу під аспірацію, мм | ø 120 |
| Макс. ширина пропилу з паралельною лінійкою, мм | 630 |
| Загальні характеристики верстата | |
| Габаритні розміри (ДхШхВ), мм | 1700 х 1300 х 900 |
| Необхідна площа, м | 3.85 х 4.5 |
| Вага, кг | 650 |
| ОПЦІЇ | |
| Підрізний агрегат | |
| Діаметр пильного диска, мм | Ø 120 |
| Діаметр посадкового отвору | Ø 20 |
| Оберти підрізного диска, об/хв | 8000 |
| Потужність двигуна, кВт | 0.75 (1.0) |
| Свердлильний вузол | |
| Максимальний діаметр свердла, мм | Ø16 |
| Розміри робочого столу, мм | 300х500 |
| Поздовжній хід, мм | 210 |
| Поперечний хід, мм | 250 |
| Вертикальний хід, мм | 160 |
| Стіл форматний, мм | 1270 |
| Опорні лінійки захисту фрезерного шпинделя, мм | 2х500 |
| Інтегральні лінійки захисту фрезерного шпинделя, мм | 2х350, 2х500 |
| Розширення форматного столу, мм | 500х320 |
| Ексцентрикові лещата | |
| Поперечний упор для торцювання | |
| Опорна лінійка для поперечної пили, мм | 900 |
| Потужність гол. двигуна, кВт | 3.0 (4.0) |
| Однофазні двигуни | 2.2 (3.0) |
| Діаметр фрезерного шпинделя, мм | Ø1 ¼”, Ø32, Ø35 |
Переваги п’ятиопераційного верстата MAST Holztechnik K5-32
- Багатофункціональність - поєднує в одному корпусі фуганок, рейсмус, фрезер і форматну пилу. Опційно - підрізний вузол і свердлильно-довбальний пристрій
- Незалежні двигуни фрезерного і пильного вузлів потужністю 2,2 кВт кожен
- Спільний двигун фугувального і рейсмусового вузлів потужністю 2,2 кВт
- Напруга живлення - 400 В
- Габаритні розміри (ДхШхВ) - 1700х1300х900 мм
- Вага - 650 кг.
Фугувальний і рейсмусовий вузли
- Ширина обробки - 320 мм
- 3-ножовий стругальний вал ø 100 мм
- Швидкість обертання вала - 5000 об/хв
- Глибина зняття за прохід - 5 мм фуганок, 3 мм рейсмус
- Товщина деталі - 4-230 мм
- Литі чавунні столи з шліфованою поверхнею
- Розмір фугувальних столів - 320х1500 мм
- Розмір рейсмусового столу - 316х600 мм
- Швидкість подачі - 7 м/хв
- Алюмінієва напрямна лінійка з нахилом на 90-45°.
Фрезерний вузол
- Діаметр шпинделя - 30 мм
- Вертикальний хід шпинделя - 160 мм
- 4 швидкості обертання шпинделя (1400, 3500, 6000, 8000 об/хв)
- Мксимальний діаметр фрези - 180 мм для профілювання, 250 мм для шипорізання
- Регульований упор із двома лінійками та мікрометричним налаштуванням.
Пильний вузол
- Діаметр ріжучого диска - 250 мм; 315 мм
- Швидкість обертання - 4000 об/хв
- Нахил пильного диска на 90-45°
- Глибина пропилу (90°/45°): діаметр диска 250 мм - 70 /49 мм, діаметр диска 315 мм - 102 /72.
Доступні опції п’ятиопераційного верстата MAST Holztechnik K5-32
- Свердлильно-пазувальний пристрій
- Підрізний диск
- Форматна каретка з ходом 1270 мм
- Розширення форматного столу 500х320 мм
- Ексцентрикові лещата
- Опорні та інтегральні лінійки
- Потужність головного двигуна 3 кВт/ 4 кВт
- Однофазні двигуни
- Фрезерний шпиндель Ø1 ¼”, Ø32, Ø35.
Конструктивні особливості п’ятиопераційного верстата MAST Holztechnik K5-32
 |

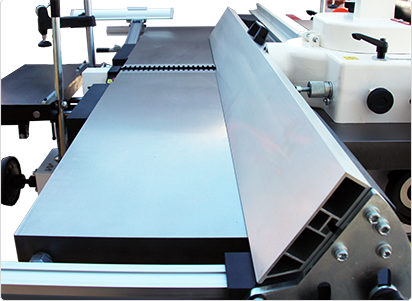

ФУГУВАЛЬНИЙ ВУЗОЛ Литі фугувальні столи є надійною базою для обробки. Нахил напрямної лінійки дозволяє знімати фаску. |
 |

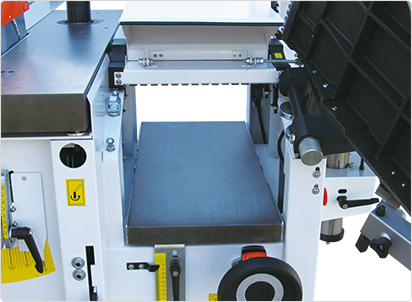

РЕЙСМУСОВИЙ ВУЗОЛ На рейсмусі можлива обробка деталей висотою 4-225 мм. Відображення розміру по лінійці та механічному лічильнику. |
 |

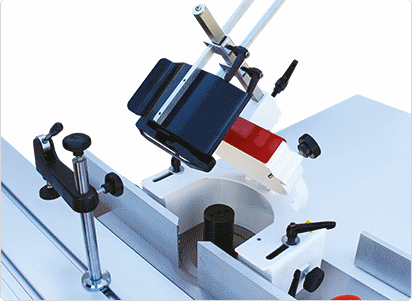

ФРЕЗЕРНИЙ ВУЗОЛ Шпиндель діаметром 32 мм. Чотири швидкості обертання (2000/ 3100/ 4400/ 7000 об/хв) дають можливість оптимально підібрати режим різання під різні завдання. |
 |

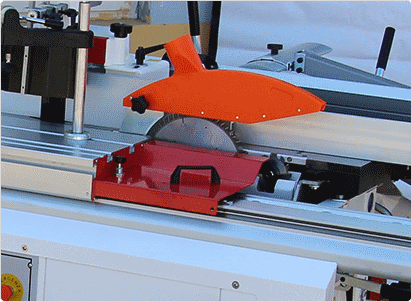

ПИЛЬНИЙ ВУЗОЛ Можливість поздовжнього, поперечного та кутового розкрою, а також пиляння з підрізною пилою (опція) фанерованих плитних матеріалів. |
Часті запитання
Більше корисної інформації про конструкцію та експлуатацію багатоопераційних верстатів - у відповідях на часті запитання.
Як у багатоопераційних верстатах забезпечується точність позиціонування при переході між операціями?
Точність позиціонування забезпечується завдяки жорсткій литій або сталевій рамі, каліброваним напрямним, а також фіксаторам положення робочих столів і шпинделів.
Як у багатоопераційних верстатах відбувається зміна режимів?
Зміна режимів у багатоопераційних деревообробних верстатах відбувається через механічне переналаштування (зміна положення столів, інструменту і т.д) та перемикання приводів.
Які переваги мають незалежні двигуни на всі вузли багатоопераційного верстата?
Незалежні двигуни забезпечують такі переваги:
- Оптимізована потужність для кожного вузла
- Зручність перемикання між режимами та швидке переналаштування верстата.
З якого матеріалу зазвичай виготовляється рама багатоопераційних верстатів?
Рама зазвичай виготовляється з литого чавуну або сталевих профільних балок, що забезпечує високу жорсткість і зменшує вібрації під час роботи.
Як здійснюється видалення пилу і стружки в багатоопераційних верстатах?
Всі робочі вузли мають окремі патрубки для підключення до централізованої аспірації. Це дозволяє зосередити максимальну потужність всмоктування саме на працюючому вузлі.
