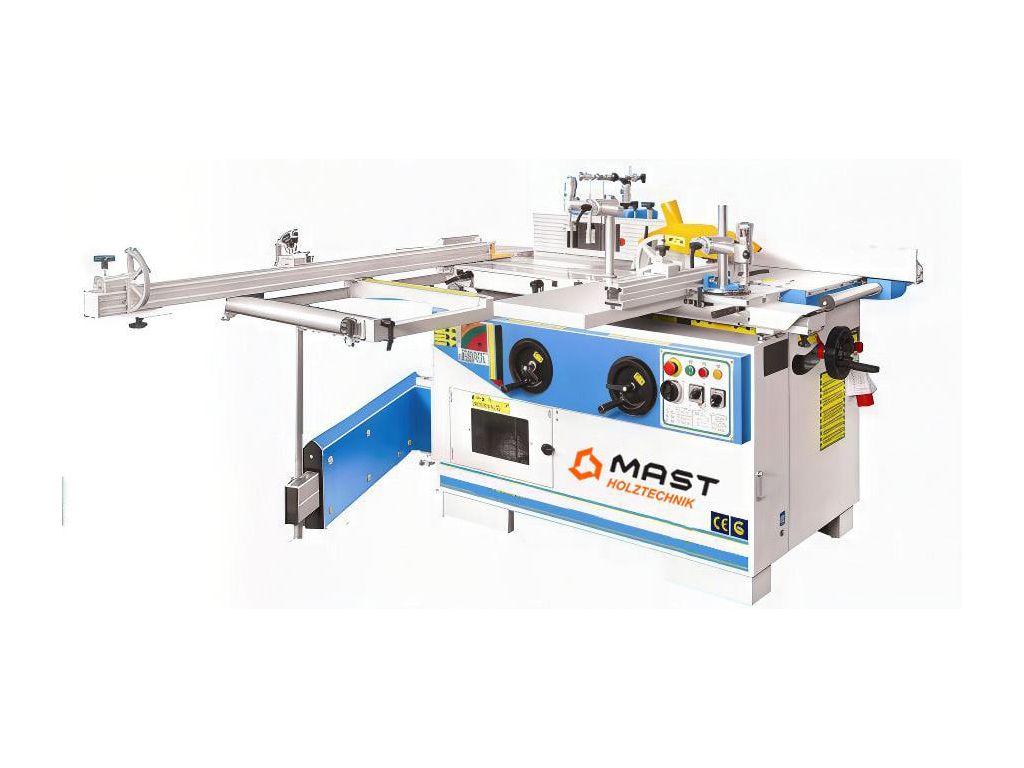

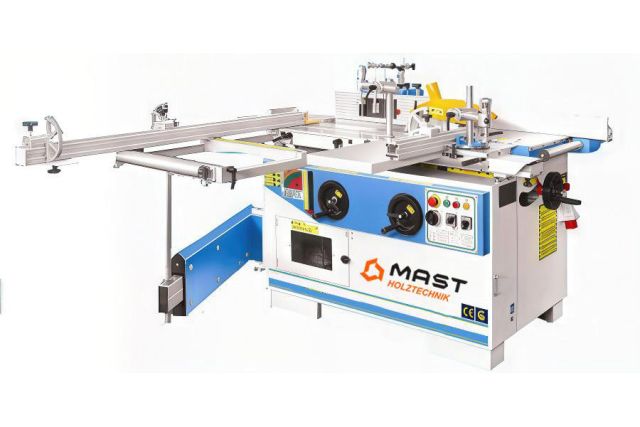

П’ятиопераційний верстат MAST Holztechnik K5-41 - це комбіноване деревообробне обладнання, яке поєднує кілька функцій в одному верстаті. Має такі вузли для столярної обробки як фуганок, рейсмус, форматна пила та фрезер. Опційно можна встановити свердлильно-довбальний пристрій та підрізний вузол. Фугувальний і рейсмусовий вузли працюють від окремого двигуна потужністю 3 кВт, фрезерний і пильний вузли оснащені незалежними двигунами потужністю 2,2 кВт кожен. Живлення від трифазної мережі.
Фугувальний і рейсмусовий вузли оснащені 4-ножовим стругальним валом Ø 100 мм. Робоча ширина становить 410 мм. Глибина зняття за прохід - 5 мм на фуганку, 4 мм на рейсмусі. Шпиндель фрезерного вузла має вертикальний хід 160 мм і 4 швидкості обертання (8000 /6000 /3500 /1400 об/хв). Максимальні діаметри інструментів - 180 мм для профілювання і 250 мм для шипорізання. На пильному вузлі можливе встановлення диска Ø 250 мм або Ø315 мм, нахил диска до 45°. Висота пропилу при диску ø 250 мм (90°/45°) - 70 мм/ 49 мм, при диску ø 315 мм - 102 мм/ 72 мм. Завдяки такій багатофункціональності, цей комбінований верстат для деревообробки надає широкий спектр можливостей при економії робочого простору, а жорстка конструкція і механізми високої якості роблять його надзвичайно точним і надійним.
Технічні характеристики п’ятиопераційного верстата MAST Holztechnik K5-41
| СТАНДАРТНА КОМПЛЕКТАЦІЯ | |
| Фугувальний вузол | |
| Ширина робочих столів, мм | 410 |
| Загальна довжина столів, мм | 1800 |
| Максимальна товщина шару, що знімається, мм | 5 |
| Діаметр ножового вала, мм | ø 100 |
| Кількість ножів | 4 |
| Розміри ножів, мм | 4100 х 35 х 3 |
| Оберти ножового вала, об/хв | 4600 |
| Потужність двигуна, кВт | 3.0 |
| Розміри опорної лінійки, мм | 1500х155 |
| Рейсмусовий вузол | |
| Розміри робочого столу, мм | 700 x 406 |
| Товщина деталі, що обробляється, мін/макс, мм | 4-225 |
| Швидкість подачі, м/хв | 8 |
| Максимальна товщина шару, що знімається, мм | 4 |
| Фрезерний вузол | |
| Розміри робочого столу, мм | 1250 x 450 |
| Діаметр шпинделя, мм | ø 30 |
| Робоча довжина шпинделя, мм | 125 |
| Вертикальний хід шпинделя, мм | 160 |
|
Максимальний діаметр інструменту, мм: -при профілюванні -при шипорізанні |
ø 180 ø 250 |
| Оберти шпинделя, об/хв | 8000/6000/3500/1400 |
| Діаметри отвору робочого столу, мм | ø190-ø160-ø105-ø65 |
| Потужність двигуна, кВт | 2.2 (3.0) |
| Максимальний діаметр/глибина спускання інструменту під робочу поверхню столу, мм | ø180/h=75 |
| Висота робочого столу від підлоги, мм | 850 |
| Опорні лінійки, мм | 2 x 350 |
|
Діаметр виходів під аспірацію, мм - під робочим столом - на захисному кожусі |
ø 120 ø 120 |
| Пильний вузол | |
| Розміри форматного столу, мм | 1500 x 285 |
| Діаметр пильного диска, мін/макс, мм | ø250 / ø315 |
| Діаметр посадкового отвору, мм | ø 30 |
| Нахил пильного диска (°) | 90-45 |
|
Макс. висота пропилу, 90°/45°, мм - при діаметрі диска ø 315 мм - при діаметрі диска ø 250 мм |
102 / 72 70 / 49 |
| Оберти диска, об/хв | 4000 |
| Потужність двигуна, кВт | 2.2 (3.0) |
| Діаметр виходу під аспірацію, мм | ø 120 |
| Макс. широта пропилу з паралельною лінійкою, мм | 630 |
| Загальні характеристики верстата | |
| Габаритні розміри (ДхШхВ), мм | 2200 х 1500 х 900 |
| Необхідна площа, м | 4.8 х 5.6 |
| Вага, кг | 840 |
| ОПЦІЇ | |
| Підрізний агрегат | |
| Діаметр пильного диска, мм | Ø 120 |
| Діаметр посадкового отвору | Ø 20 |
| Оберти підрізного диска, об/хв | 8000 |
| Потужність двигуна, кВт | 0.75 (1.0) |
| Свердлильний вузол | |
| Максимальний діаметр свердла, мм | Ø16 |
| Розміри робочого столу, мм | 250х400 |
| Поздовжній хід, мм | 200 |
| Поперечний хід, мм | 150 |
| Вертикальний хід, мм | 125 |
| Стіл форматний, мм | 2000 |
| Опорні лінійки захисту фрезерного шпинделя, мм | 2х500 |
| Інтегральні лінійки захисту фрезерного шпинделя, мм | 2х350, 2х500 |
| Розширення форматного столу, мм | 500х320 |
| Ексцентрикові лещата | |
| Поперечний упор для торцювання | |
| Опорна лінійка для поперечної пили, мм | 900 |
| Потужність гол. двигуна, кВт | 3.0 (4.0) |
| Однофазні двигуни | 2.2 (3.0) |
| Діаметр фрезерного шпинделя, мм | Ø1 ¼”, Ø32, Ø35 |
Переваги п’ятиопераційного верстата MAST Holztechnik K5-41
- Універсальність - 5 функцій в одному корпусі (фуганок, рейсмус, фрезер, форматна пила, опційно - свердлильно-пазувальний пристрій)
- Живлення від трифазної мережі
- Окремий двигун фугувального і рейсмусового вузлів потужністю 3 кВт
- Незалежні двигуни фрезерного та пильного вузлів потужністю 2,2 кВт кожен
- Габаритні розміри (ДхШхВ) - 2200х1500х900 мм
- Вага - 840 кг.
Фугувальний і рейсмусовий вузли
- 4-ножовий стругальний вал
- Діаметр вала - 100 мм
- Швидкість обертання вала - 4600 об/хв
- Робоча ширина - 410 мм
- Глибина зняття за прохід - 5 мм фуганок, 4 мм рейсмус
- Масивні чавунні столи зі шліфованою поверхнею
- Розмір фугувальних столів - 410х1800 мм
- Розмір рейсмусового столу - 406х700 мм
- Товщина заготовок - 4-225 мм
- Алюмінієва напрямна лінійка з кутом нахилу до 45°.
Фрезерний вузол
- Вертикальний хід шпинделя - 160 мм
- Діаметр шпинделя - 32 мм
- Максимальний діаметр фрези - 180 мм для профілювання, 250 мм для шипорізання
- 4 швидкості обертання шпинделя (1500, 3500, 6000, 8000 об/хв)
- Регульований упор із двома лінійками та мікрометричним налаштуванням.
Пильний вузол
- Діаметр диска - 250 мм; 315 мм
- Швидкість обертання - 4000 об/хв
- Нахил пильного диска на 90-45°
- Глибина пропилу (90°/45°) - діаметр диска 250 мм - 70 /49 мм, діаметр диска 315 мм - 102 /72.
Доступні опції п’ятиопераційного верстата MAST Holztechnik K5-41
- Свердлильно-пазувальний пристрій
- Підрізний диск
- Форматна каретка з ходом 2000 мм
- Розширення форматного столу
- Ексцентрикові лещата
- Опорні та інтегральні лінійки
- Потужність головного двигуна 3 кВт/ 4 кВт
- Однофазні двигуни
- Фрезерний шпиндель Ø1 ¼”, Ø35.
Конструктивні особливості п’ятиопераційного верстата MAST Holztechnik K5-41
 |
ФУГУВАЛЬНИЙ ВУЗОЛ Литі фугувальні столи є надійною базою для обробки. Нахил напрямної лінійки дозволяє знімати фаску. |
 |
РЕЙСМУСОВИЙ ВУЗОЛ На рейсмусі можлива обробка деталей висотою 4-225 мм. Відображення розміру по лінійці та механічному лічильнику. |
 |
ФРЕЗЕРНИЙ ВУЗОЛ Шпиндель діаметром 32 мм. Чотири швидкості обертання (2000/ 3100/ 4400/ 7000 об/хв) дають можливість оптимально підібрати режим різання під різні завдання. |
 |
ПИЛЬНИЙ ВУЗОЛ Можливість поздовжнього, поперечного та кутового розкрою, а також пиляння з підрізною пилою (опція) фанерованих плитних матеріалів. |
Часті запитання
Для кращого ознайомлення з комбінованими деревообробними верстатами перегляньте відповіді на запитання.
Як відбувається зміна режимів у комбінованому верстаті?
Перемикання між операціями на комбінованому верстаті здійснюється за допомогою перемикання ременів або окремих приводів, а також поворотних робочих столів.
Наскільки складно переналаштовувати комбінований верстат між різними операціями?
В сучасних комбінованих верстатах зміна режиму займає лічені хвилини — достатньо замінити інструмент, перевести ремінь на інший шків або змінити положення робочого столу. Багато моделей мають швидкознімні механізми та фіксатори, що полегшують процес.
Як організована система аспірації у комбінованих верстатах?
Зазвичай кожна робоча зона має свій патрубок для підключення аспірації. Завдяки цьому вся потужність всмоктування концентрується на тому вузлі, який зараз працює, забезпечуючи максимальну ефективність видалення відходів.
Які переваги має наявність окремих двигунів для кожного вузла комбінованого верстата?
Окремі двигуни для кожного вузла мають такі переваги:
- Оптимізована потужність для кожної операції
- Стабільніший крутний момент
- Вища швидкість переналаштування
- Можливість одночасного використання різних функцій (не на всіх моделях).
Які матеріали використовуються для станин комбінованих верстатів?
Станини комбінованих верстатів зазвичай виготовляються з чавуну або товстостінної сталі. Ці матеріали забезпечують жорсткість, стабільність і вібростійкість, що особливо важливо для чистої обробки деревини.
