Обрабатывающий центр с ЧПУ Cormak MILL 550

Обрабатывающий центр с ЧПУ Cormak MILL 550

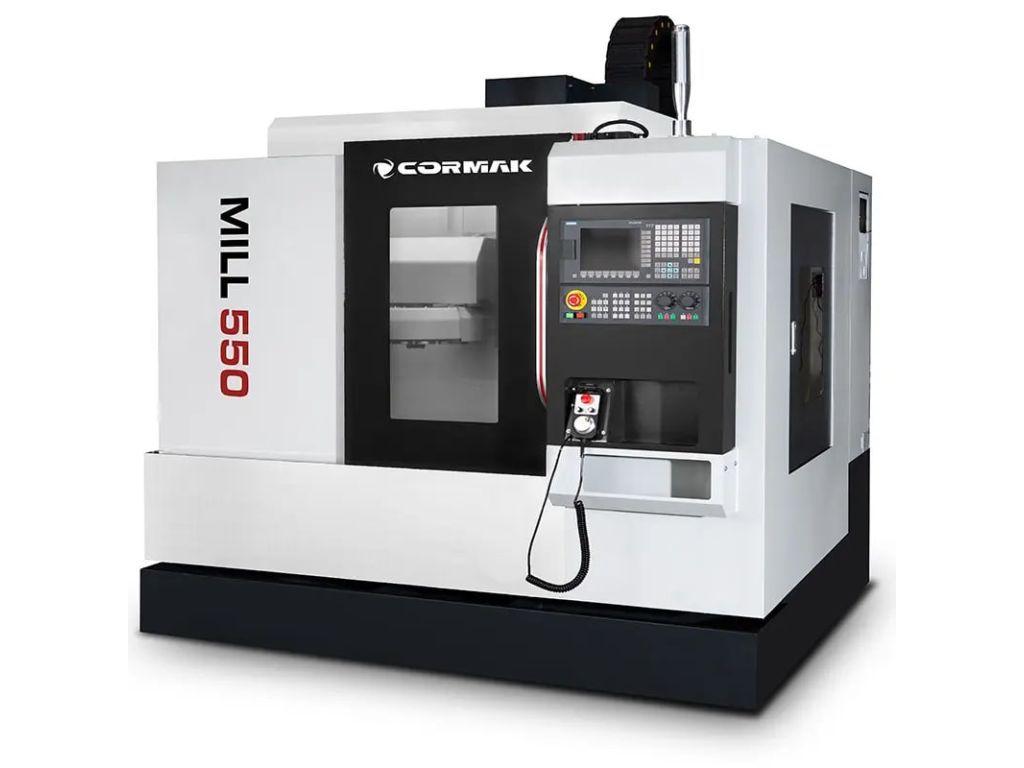

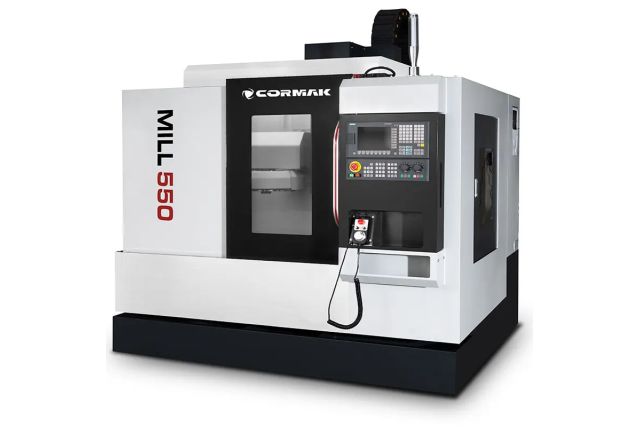

Обрабатывающий центр с ЧПУ Cormak MILL 550 — вертикальный фрезерный центр, предназначенный для точной механической обработки металла и других материалов. Оборудование сочетает жесткую конструкцию, линейные направляющие, шарико-винтовые передачи, сервоприводы Siemens и современные системы числового программного управления.

Cormak MILL 550 предназначен для профессионального использования на производственных предприятиях, в машиностроении, металлообработке, автомобильной и аэрокосмической промышленности. Перемещения по осям X, Y и Z составляют соответственно 550, 320 и 440 мм, что позволяет использовать станок для выполнения различных фрезерных операций.

Обрабатывающий центр оснащается шпинделем BT40 с максимальной скоростью вращения 8000 об/мин и основным двигателем SIEMENS мощностью 5,5 кВт. Магазин на 12 инструментов обеспечивает автоматическую смену оснастки, а система ЧПУ используется для программирования и управления процессом обработки.

Основные преимущества Cormak MILL 550

• Вертикальная конструкция для выполнения широкого спектра фрезерных операций.
• Точность позиционирования 0,01 мм.
• Линейные направляющие по осям X, Y и Z обеспечивают плавное перемещение.
• Шарико-винтовые передачи обеспечивают точные и повторяемые движения.
• Шпиндель BT40 с диапазоном скорости от 100 до 8000 об/мин.
• Главный двигатель SIEMENS мощностью 5,5 кВт.
• Сервоприводы Siemens обеспечивают динамичное перемещение рабочих органов.
• Автоматический магазин на 12 инструментов сокращает время перехода между операциями.
• Герметичная рабочая камера помогает защищать рабочую зону от загрязнений.
• Закрытая система охлаждения обеспечивает подачу охлаждающей жидкости.

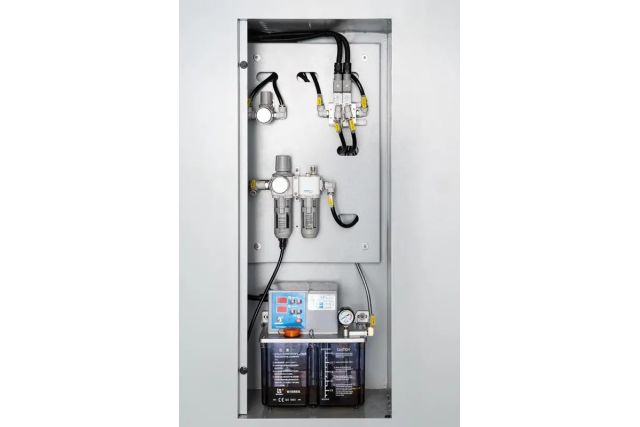

• Автоматическая система смазки обеспечивает обслуживание соответствующих узлов.
• Пневматическая система входит в стандартное оснащение.
• Конвейер для стружки предназначен для удаления стружки из рабочей зоны.

Конструкция вертикального обрабатывающего центра MILL 550

Обрабатывающий центр Cormak MILL 550 имеет массивную конструкцию, рассчитанную на стабильную работу при механической обработке. Жесткий корпус станка способствует снижению влияния вибраций и обеспечивает стабильность рабочей зоны.

Перемещения по координатным осям составляют 550 мм по X, 320 мм по Y и 440 мм по Z. Расстояние от торца шпинделя до рабочего стола составляет 10–470 мм, а расстояние от центра наконечника до направляющей колонны — 350 мм.

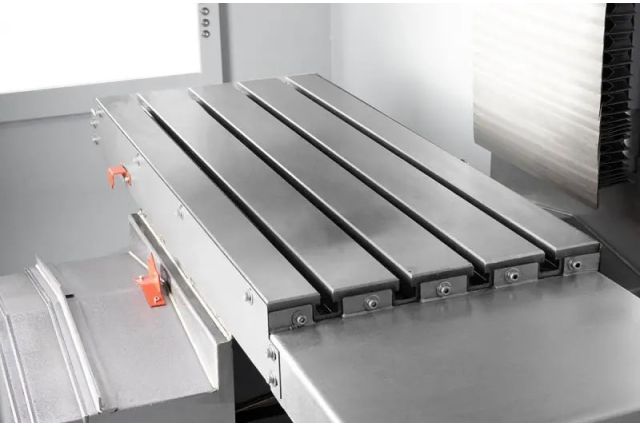

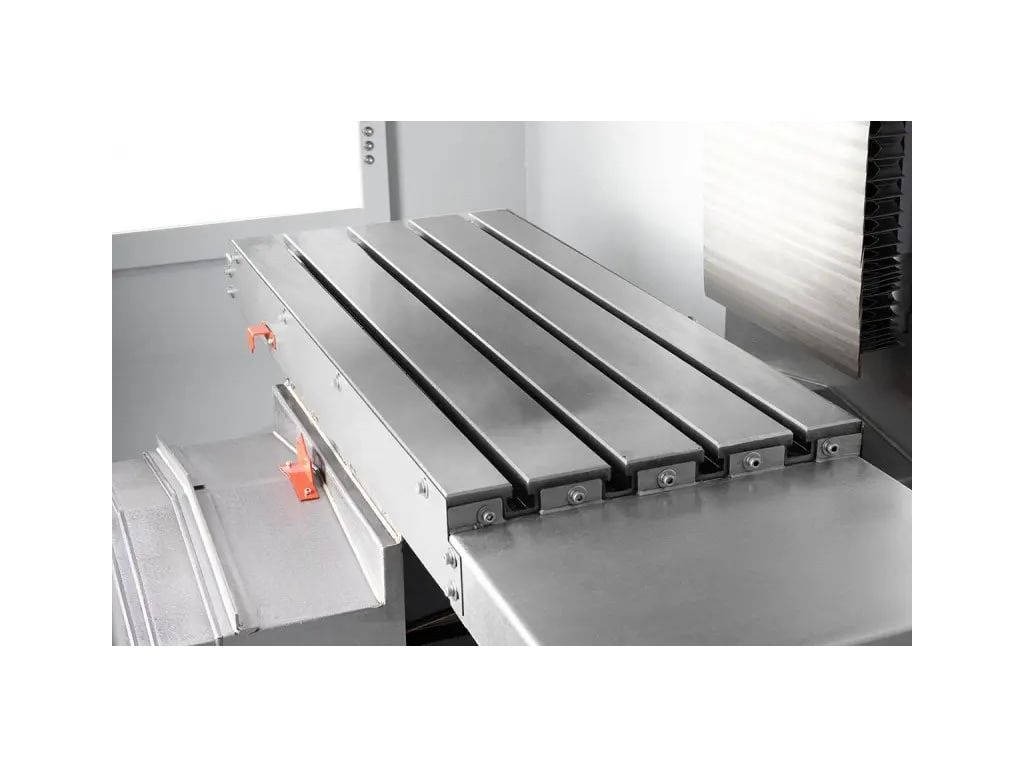

Рабочий стол имеет размеры 800×260 мм и оснащен Т-образными пазами 4–14 мм. Такая конструкция предназначена для установки и фиксации заготовок и технологической оснастки.

Шпиндель BT40 и привод SIEMENS

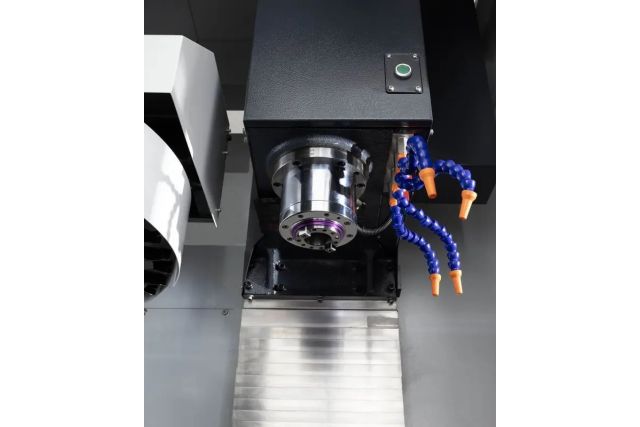

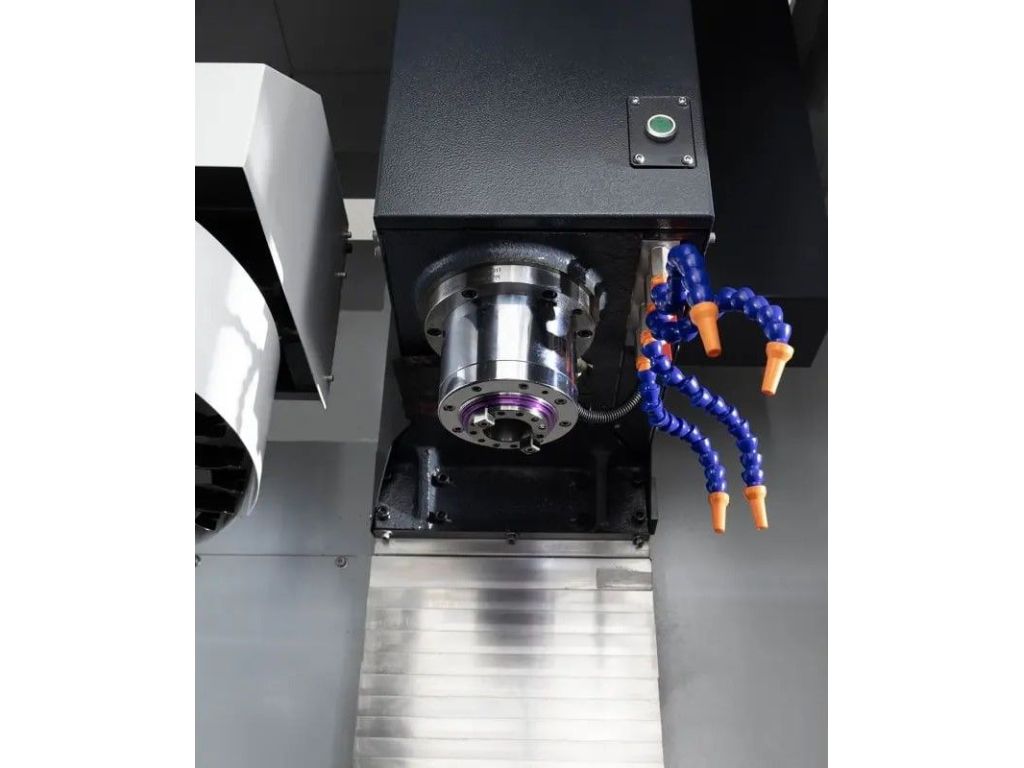

Одним из основных узлов фрезерного центра Cormak MILL 550 является шпиндель с конусом BT40. Диапазон частоты вращения шпинделя составляет от 100 до 8000 об/мин.

Главный двигатель SIEMENS имеет мощность 5,5 кВт. Данная конфигурация предназначена для выполнения фрезерных операций с использованием соответствующего режущего инструмента.

В качестве дополнительной опции доступен шпиндель с максимальной скоростью вращения 12 000 об/мин.

Автоматический магазин инструментов

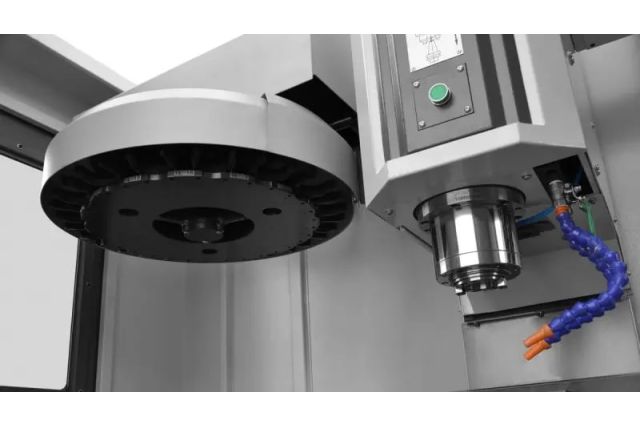

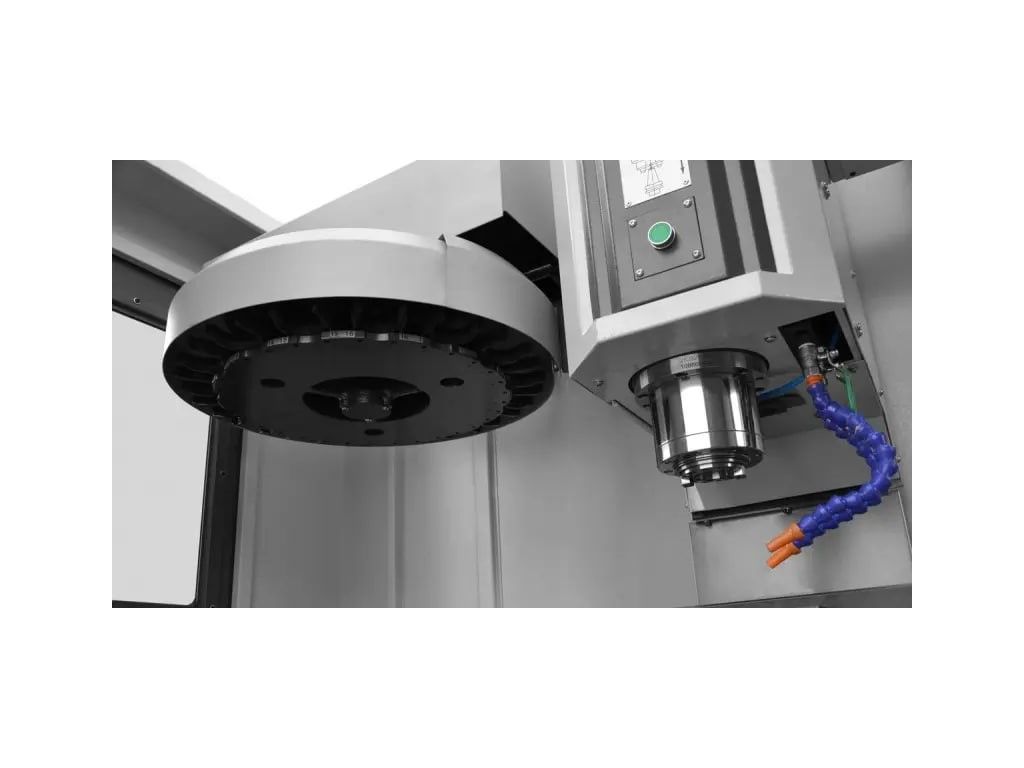

Cormak MILL 550 с ЧПУ оснащается автоматическим магазином на 12 инструментов. Максимальный диаметр инструмента составляет 100 мм, максимальная длина — 300 мм, максимальная масса — 7 кг.

Время смены инструмента составляет 1–3 секунды. Автоматическая смена оснастки позволяет выполнять последовательность запрограммированных операций с минимальным количеством ручных переходов.

Для расширения инструментальных возможностей предусмотрен дополнительный горизонтальный магазин на 24 инструмента.

Точность и скорость перемещений

Обрабатывающий центр с ЧПУ Cormak MILL 550 обеспечивает точность позиционирования 0,01 мм. Скорость быстрых перемещений составляет:

• по оси X — 14 м/мин;
• по оси Y — 14 м/мин;
• по оси Z — 11 м/мин.

Приводы осей X и Y имеют мощность 1 кВт и крутящий момент 4,78 Нм. Привод оси Z имеет мощность 1,75 кВт и крутящий момент 8,36 Нм.

Система охлаждения и смазки

Для охлаждения рабочей зоны Cormak MILL 550 оснащается насосом охлаждающей жидкости мощностью 480 Вт. Производительность насоса составляет 2,5–3,3 м³/ч.

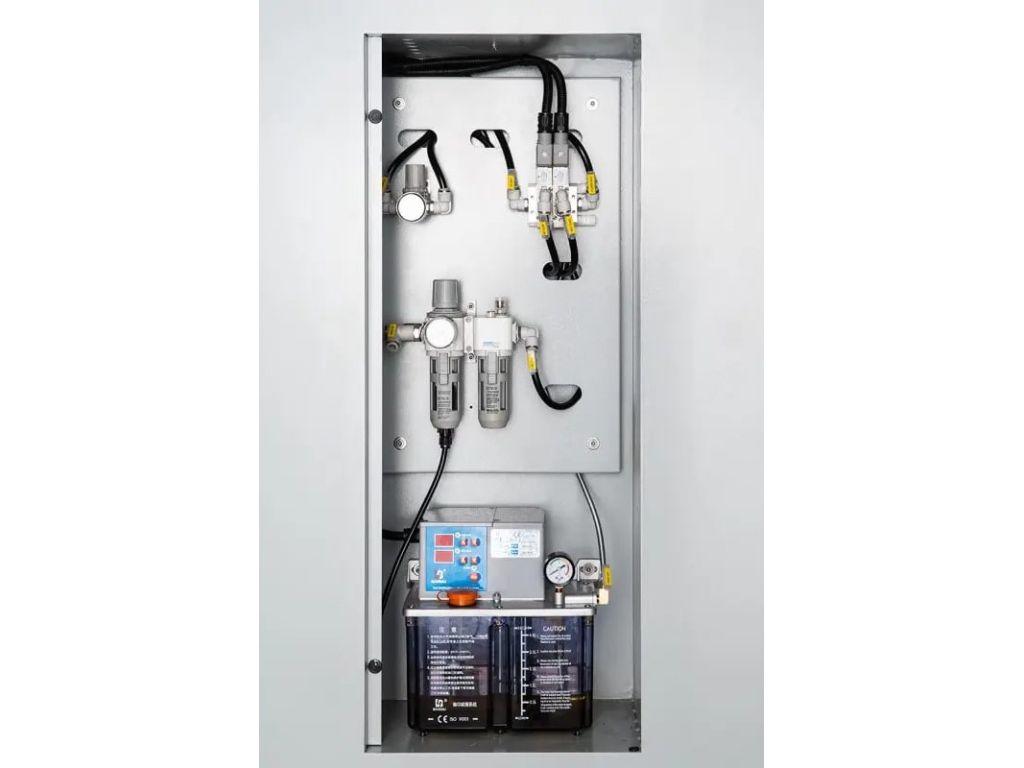

В стандартную комплектацию также входит автоматическая система смазки. Герметичный корпус рабочей зоны помогает ограничить распространение стружки и загрязнений за пределы рабочей камеры.

Системы управления ЧПУ

Обрабатывающий центр MILL 550 может комплектоваться профессиональными системами числового программного управления. В стандартной комплектации предусмотрена система SIEMENS SINUMERIK 808 Advanced. В качестве дополнительных вариантов доступны SIEMENS SINUMERIK 828D и FANUC Oi-TF.

SIEMENS SINUMERIK 808 Advanced

Siemens Sinumerik 808D представляет собой систему управления для токарных и фрезерных станков. Графический интерфейс и функция Teach-In предназначены для упрощения подготовки технологических операций.

• графический интерфейс;
• функция Teach-In;
• интеграция с сервоприводами Siemens;
• программирование операций обработки.

Siemens Sinumerik 828D

Siemens Sinumerik 828D доступна в качестве дополнительной системы управления. Она предназначена для работы со сложными технологическими процессами и может использоваться совместно с программным обеспечением CAD/CAM.

Fanuc Oi-TF

Fanuc Oi-TF также предлагается как дополнительная система управления. Она используется для программирования и контроля операций механической обработки на станках с ЧПУ.

Стандартная комплектация Cormak MILL 550

• SIEMENS SINUMERIK 808 Advanced;
• шпиндель со скоростью до 8000 об/мин;
• магазин на 12 инструментов;
• 3-цветные сигнальные лампы;
• рабочее освещение;
• закрытая система охлаждения;
• герметичный корпус станка;
• автоматическая система смазки;
• пневматическая система;
• конвейер для стружки.

Дополнительное оборудование

• система управления SINUMERIK 828D;
• система управления FANUC Oi-TF;
• горизонтальный магазин на 24 инструмента;
• охлаждение через шпиндель;
• шпиндель со скоростью до 12 000 об/мин;
• система сбора стружки;
• щуп для измерения инструмента;
• щуп для измерения детали;
• 4-я ось.

Технические характеристики Cormak MILL 550

Применение Cormak MILL 550

Вертикальный обрабатывающий центр Cormak MILL 550 предназначен для предприятий, которым требуется точная фрезерная обработка металлических деталей. Оборудование может использоваться в машиностроении, автомобильной промышленности, аэрокосмическом производстве, инструментальной отрасли и производственных мастерских.

Станок подходит для изготовления различных прецизионных компонентов, деталей машин и механизмов, пресс-форм и других изделий, для которых важны точность позиционирования и повторяемость обработки.

Благодаря ЧПУ и автоматической смене инструмента MILL 550 может использоваться как для изготовления отдельных деталей, так и в условиях серийного производства.

Почему стоит купить обрабатывающий центр Cormak MILL 550

Cormak MILL 550 с ЧПУ сочетает рабочую зону с перемещениями 550×320×440 мм, шпиндель BT40 со скоростью до 8000 об/мин, двигатель SIEMENS мощностью 5,5 кВт и автоматический магазин на 12 инструментов. Точность позиционирования 0,01 мм и быстрые перемещения до 14 м/мин по осям X и Y позволяют выполнять различные операции фрезерной обработки.

Возможность дополнительной установки Siemens Sinumerik 828D или Fanuc Oi-TF, шпинделя до 12 000 об/мин, системы охлаждения через шпиндель, магазина на 24 инструмента, измерительных щупов и 4-й оси позволяет расширить функциональность оборудования в соответствии с производственными задачами.

FAQ

Какие перемещения имеет Cormak MILL 550?

Перемещение составляет 550 мм по X, 320 мм по Y и 440 мм по Z.

Какая максимальная скорость шпинделя?

Стандартная максимальная скорость шпинделя составляет 8000 об/мин. Дополнительно доступен вариант со скоростью до 12 000 об/мин.

Какой конус шпинделя у Cormak MILL 550?

Станок оснащается шпинделем с конусом BT40.

На сколько инструментов рассчитан магазин?

Стандартный магазин рассчитан на 12 инструментов. Дополнительно доступен горизонтальный магазин на 24 инструмента.

Какая точность позиционирования?

Заявленная точность позиционирования составляет 0,01 мм.

Какая мощность главного двигателя?

Мощность главного двигателя SIEMENS составляет 5,5 кВт.
