Обробний центр з ЧПК Cormak MILL 550

Обробний центр з ЧПК Cormak MILL 550

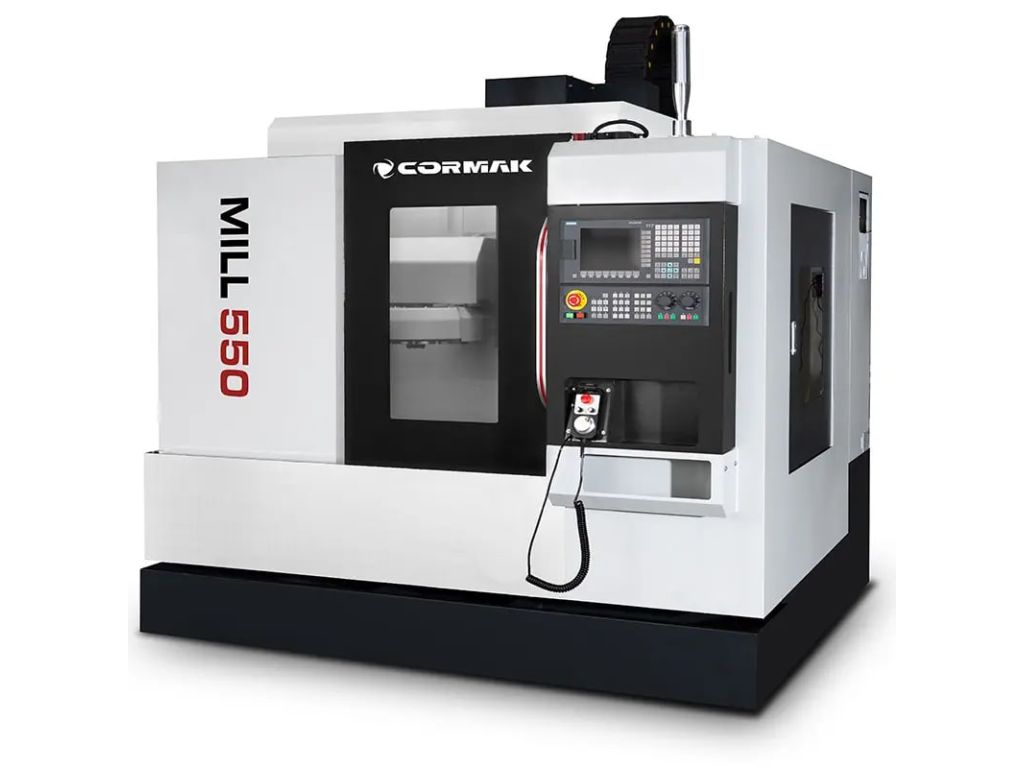

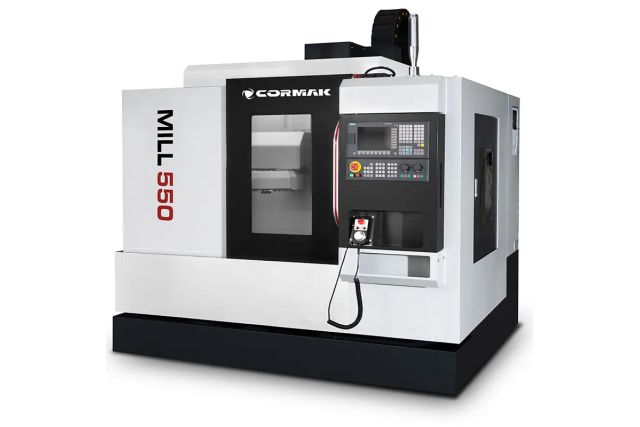

Обробний центр з ЧПК Cormak MILL 550 — вертикальний фрезерний центр, призначений для точної механічної обробки металу та інших матеріалів. Верстат поєднує жорстку конструкцію, лінійні напрямні, кулькові гвинтові передачі, сервоприводи Siemens і сучасну систему числового програмного керування.

Cormak MILL 550 розрахований на професійне використання у виробничих підприємствах, машинобудуванні, металообробці, автомобільній та аерокосмічній промисловості. Завдяки робочій зоні з переміщеннями по осях X, Y і Z відповідно 550, 320 та 440 мм, верстат може використовуватися для виконання широкого спектра фрезерних операцій.

Обробний центр оснащений шпинделем BT40 із максимальною швидкістю обертання 8000 об/хв та основним двигуном SIEMENS потужністю 5,5 кВт. Магазин на 12 інструментів забезпечує автоматичну зміну оснащення, а система ЧПК дозволяє програмувати та контролювати послідовність обробки.

Основні переваги Cormak MILL 550

• Вертикальна конструкція для виконання різноманітних фрезерних операцій.
• Точність позиціонування 0,01 мм для виконання прецизійної обробки.
• Лінійні напрямні по осях X, Y та Z забезпечують плавне переміщення робочих органів.
• Кулькові гвинтові передачі забезпечують точні та повторювані переміщення.
• Шпиндель BT40 із частотою обертання від 100 до 8000 об/хв.
• Двигун SIEMENS 5,5 кВт забезпечує роботу основного приводу.
• Сервоприводи Siemens забезпечують динамічне переміщення по робочих осях.
• Автоматичний магазин на 12 інструментів скорочує час переходу між операціями.
• Герметична робоча камера захищає робочу зону від забруднення та сприяє безпечнішій експлуатації.
• Закрита система охолодження забезпечує подачу охолоджувальної рідини під час обробки.
• Автоматична система змащення призначена для підтримання робочого стану механізмів.
• Пневматична система входить до стандартного обладнання.
• Конвеєр для стружки допомагає організувати видалення стружки з робочої зони.

Конструкція вертикального обробного центру MILL 550

Обробний центр Cormak MILL 550 має масивну конструкцію, розраховану на стабільну роботу під час механічної обробки. Жорсткий корпус верстата допомагає зменшувати вплив вібрацій та забезпечує необхідну стабільність робочої зони.

Переміщення по основних координатних осях становлять 550 мм по X, 320 мм по Y та 440 мм по Z. Відстань від верхівки шпинделя до робочого столу регулюється в діапазоні 10–470 мм, а відстань від центру наконечника до напрямної колони становить 350 мм.

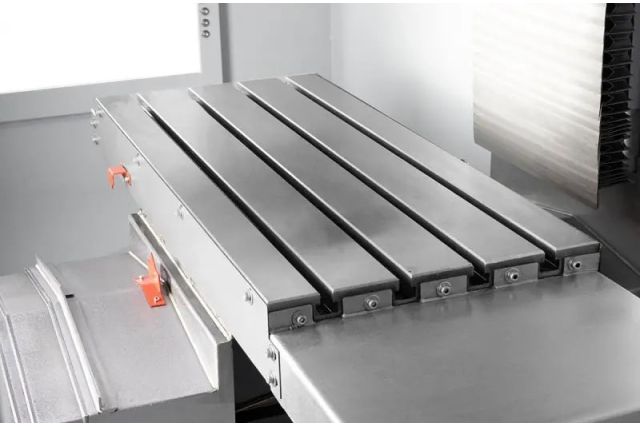

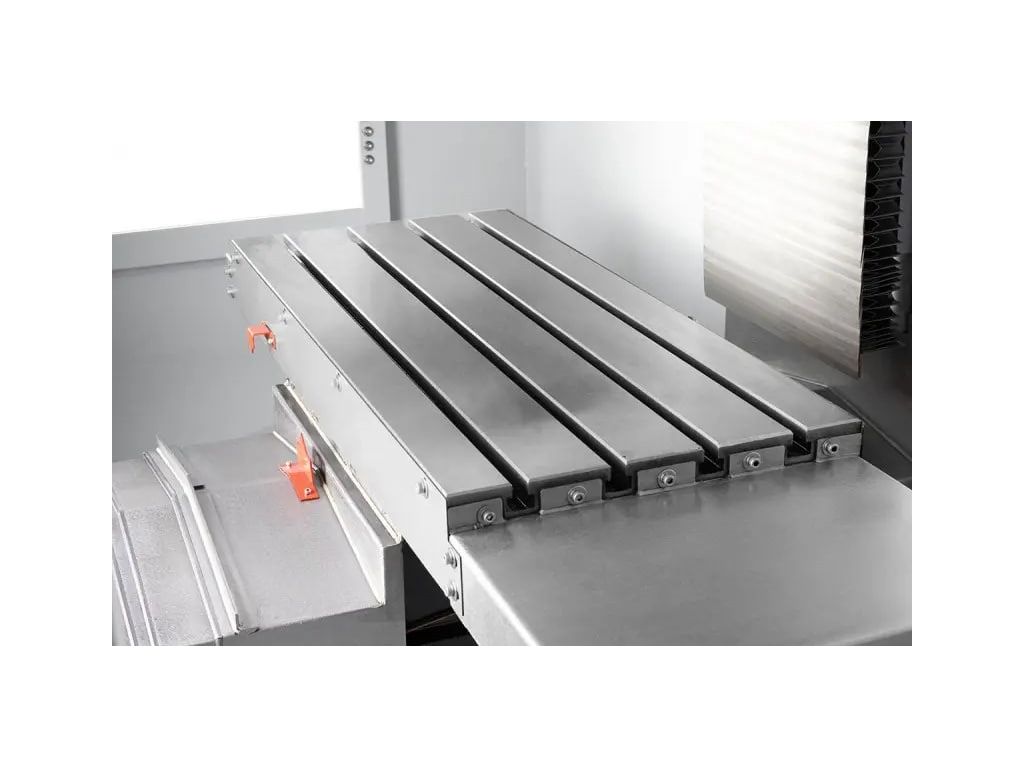

Робочий стіл має розмір 800×260 мм та оснащений Т-подібними пазами 4–14 мм. Така конфігурація дозволяє встановлювати та фіксувати заготовки й технологічне оснащення відповідно до завдань обробки.

Шпиндель BT40 та привід SIEMENS

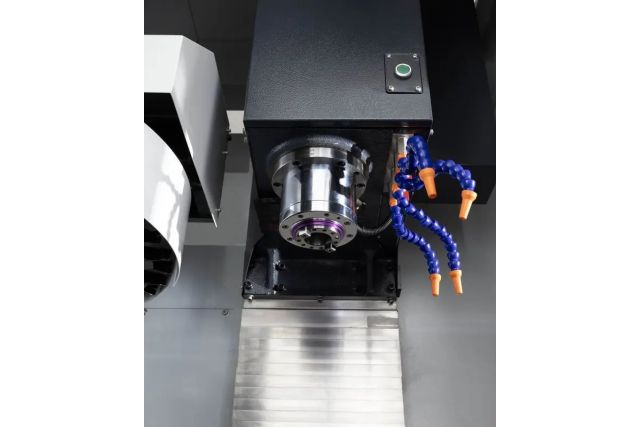

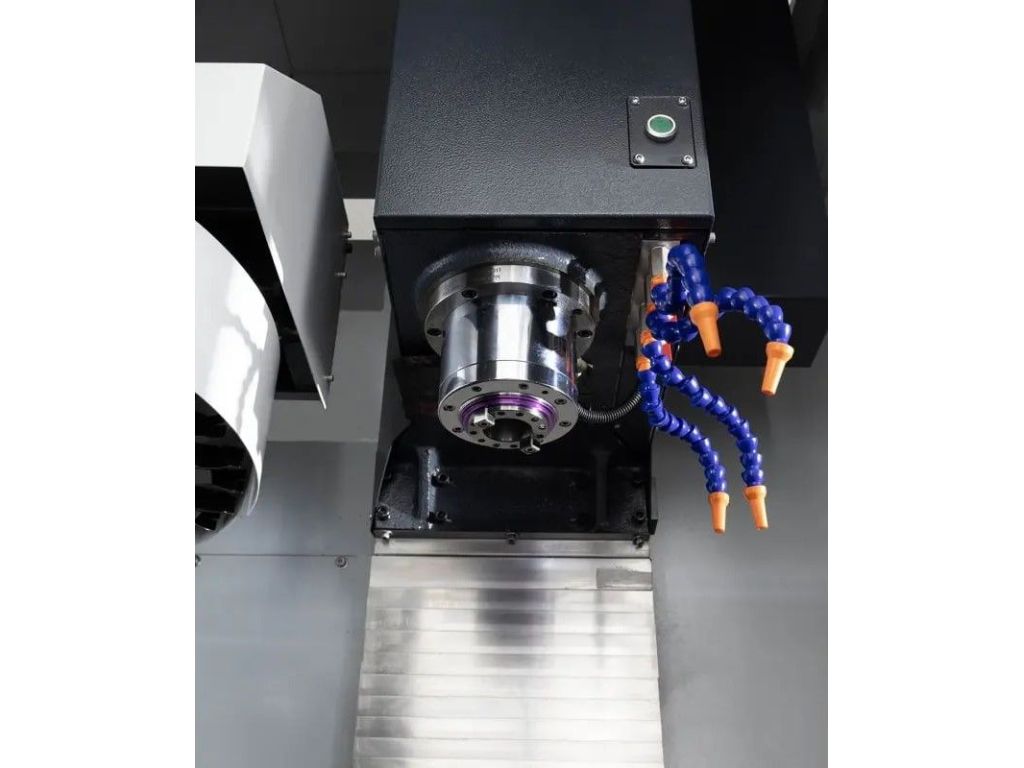

Важливим елементом фрезерного центру Cormak MILL 550 є шпиндель із конічним отвором BT40. Частота обертання шпинделя регулюється в діапазоні від 100 до 8000 об/хв.

Основний двигун SIEMENS має потужність 5,5 кВт. Така конфігурація призначена для виконання фрезерних операцій із використанням різального інструменту, встановленого у шпинделі.

Для розширення можливостей верстата доступний додатковий варіант шпинделя зі швидкістю до 12 000 об/хв.

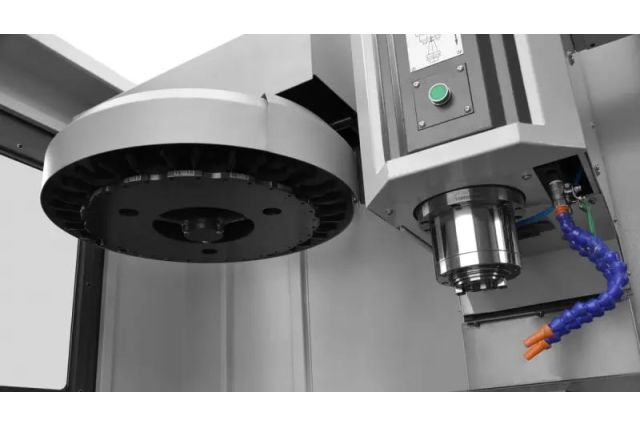

Автоматичний магазин інструментів

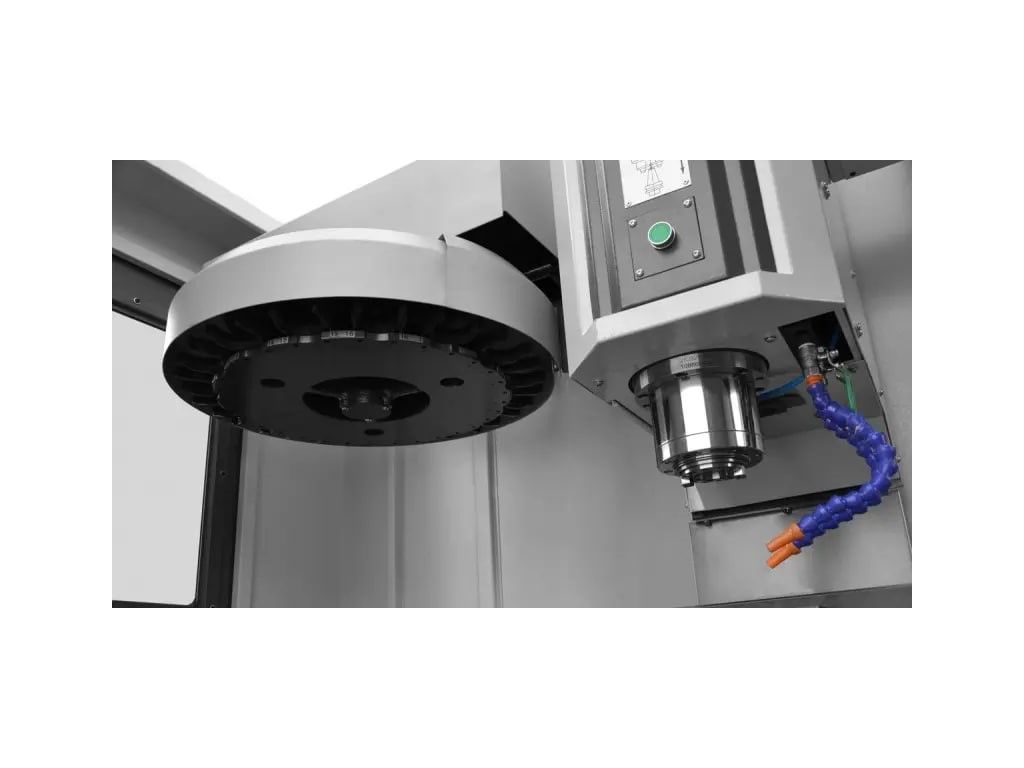

Cormak MILL 550 з ЧПК стандартно оснащується магазином на 12 інструментів. Максимальний діаметр інструменту становить 100 мм, максимальна довжина — 300 мм, а максимальна вага інструменту — 7 кг.

Час зміни інструменту становить 1–3 секунди. Автоматична зміна оснащення дозволяє виконувати послідовність запрограмованих операцій без постійного ручного втручання оператора.

Для розширення інструментальних можливостей передбачений додатковий горизонтальний магазин на 24 інструменти.

Точність та швидкість переміщень

Обробний центр з ЧПК Cormak MILL 550 забезпечує точність позиціонування на рівні 0,01 мм. За швидкістю переміщення робочих органів обладнання має такі показники:

• швидке переміщення по осі X — 14 м/хв;
• швидке переміщення по осі Y — 14 м/хв;
• швидке переміщення по осі Z — 11 м/хв.

Для осей X та Y передбачені приводи потужністю 1 кВт із крутним моментом 4,78 Нм. Привід осі Z має потужність 1,75 кВт та крутний момент 8,36 Нм.

Система охолодження та обслуговування

Для відведення тепла під час обробки Cormak MILL 550 оснащується системою подачі охолоджувальної рідини. Потужність насоса становить 480 Вт, продуктивність — 2,5–3,3 м³/год.

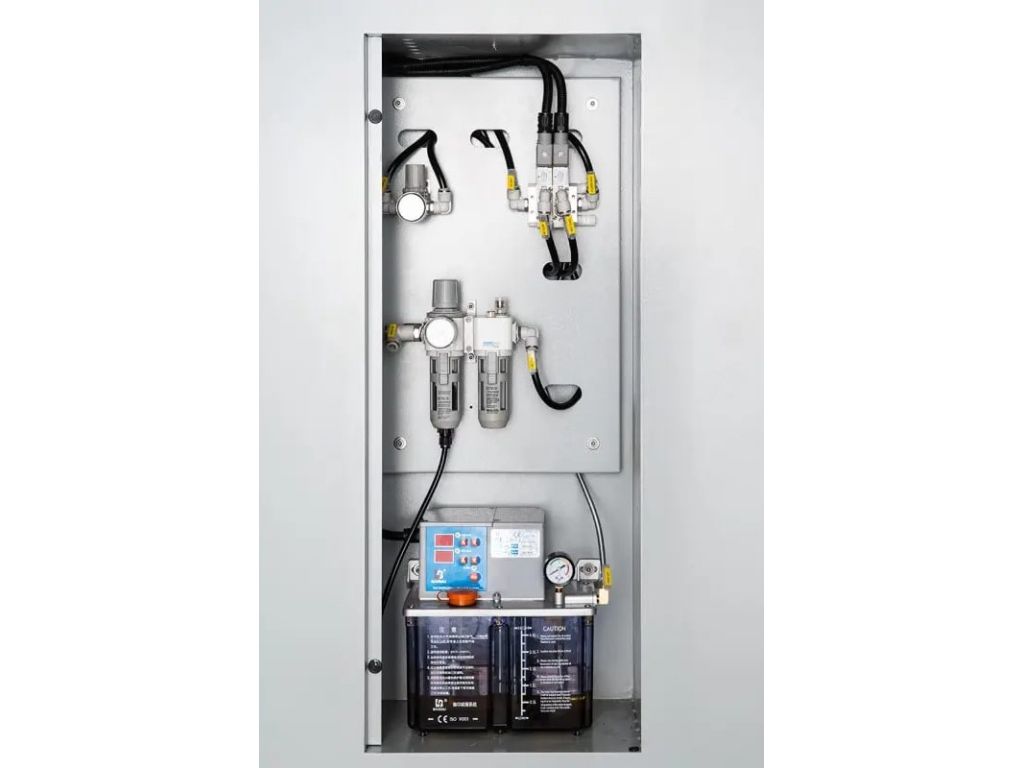

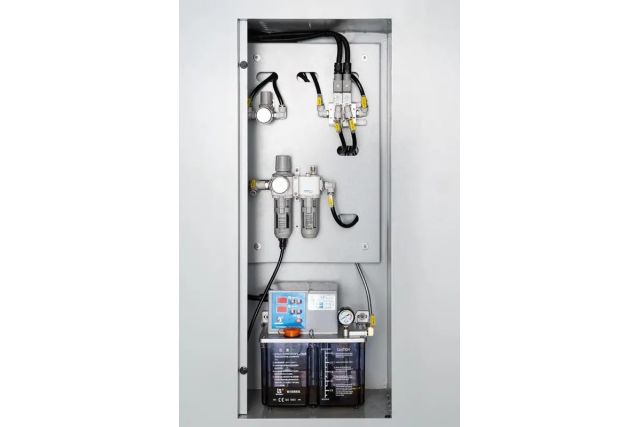

До стандартного обладнання також входить автоматична система змащення, яка забезпечує подачу мастила до відповідних вузлів верстата. Герметична конструкція робочої камери допомагає обмежити потрапляння стружки та забруднень за межі робочої зони.

Системи ЧПК для Cormak MILL 550

Обробний центр MILL 550 може працювати з професійними системами числового програмного керування. У стандартній комплектації передбачена система SIEMENS SINUMERIK 808 Advanced. Як додаткові варіанти доступні SIEMENS SINUMERIK 828D та FANUC Oi-TF.

SIEMENS SINUMERIK 808 Advanced

Siemens Sinumerik 808D — система керування для токарних та фрезерних верстатів. Вона оснащена графічним інтерфейсом та функцією Teach-In, що спрощує підготовку та введення технологічних операцій.

• графічний інтерфейс керування;
• функція Teach-In;
• інтеграція із сервоприводами Siemens;
• можливість програмування операцій обробки.

Siemens Sinumerik 828D

Siemens Sinumerik 828D доступна як додаткова система керування для Cormak MILL 550. Вона призначена для роботи з більш складними технологічними процесами та може використовуватися разом із програмним забезпеченням CAD/CAM.

Fanuc Oi-TF

Fanuc Oi-TF також може використовуватися як додаткова система керування. Вона призначена для програмування та контролю операцій металообробки на верстатах із ЧПК.

Стандартна комплектація Cormak MILL 550

• SIEMENS SINUMERIK 808 Advanced;
• шпиндель зі швидкістю до 8000 об/хв;
• магазин на 12 інструментів;
• 3-кольорові сигнальні лампи;
• робоче освітлення;
• закрита система охолодження;
• герметичний корпус верстата;
• автоматична система змащення;
• пневматична система;
• конвеєр для стружки.

Додаткове обладнання

• система керування SINUMERIK 828D;
• система керування FANUC Oi-TF;
• горизонтальний магазин на 24 інструменти;
• охолодження через шпиндель;
• шпиндель зі швидкістю до 12 000 об/хв;
• система збору стружки;
• зонд для вимірювання інструменту;
• зонд для вимірювання деталі;
• 4-та вісь.

Технічні характеристики Cormak MILL 550

Застосування вертикального обробного центру Cormak MILL 550

Cormak MILL 550 може застосовуватися на підприємствах, де потрібна точна фрезерна обробка металевих деталей. Верстат підходить для машинобудування, автомобільної промисловості, аерокосмічного виробництва, інструментальних підприємств та виробничих майстерень.

Обробний центр може використовуватися для виготовлення прецизійних компонентів, деталей машин, елементів механізмів, прес-форм та інших виробів, для яких важливі точність позиціонування та повторюваність обробки.

Завдяки ЧПК та автоматичній зміні інструменту верстат може використовуватися як для індивідуального виготовлення деталей, так і для серійної обробки.

Чому варто купити обробний центр Cormak MILL 550

Обробний центр Cormak MILL 550 з ЧПК поєднує робочу зону 550×320×440 мм, шпиндель BT40 зі швидкістю до 8000 об/хв, двигун SIEMENS 5,5 кВт та автоматичний магазин на 12 інструментів. Точність позиціонування 0,01 мм і швидкі переміщення до 14 м/хв по осях X та Y забезпечують необхідні параметри для виконання різноманітних фрезерних операцій.

Можливість встановлення систем керування Siemens Sinumerik 828D або Fanuc Oi-TF, шпинделя до 12 000 об/хв, охолодження через шпиндель, 24-позиційного магазину, вимірювальних зондів та 4-ї осі дозволяє адаптувати комплектацію верстата до конкретних виробничих завдань.

FAQ

Які переміщення має Cormak MILL 550?

Переміщення становлять 550 мм по осі X, 320 мм по осі Y та 440 мм по осі Z.

Яка максимальна швидкість шпинделя?

Стандартна максимальна швидкість шпинделя становить 8000 об/хв. Як додаткова опція доступний шпиндель зі швидкістю до 12 000 об/хв.

Який конус шпинделя?

Верстат оснащений шпинделем із конічним отвором BT40.

Скільки інструментів можна встановити?

Стандартний магазин розрахований на 12 інструментів. Додатково доступний горизонтальний магазин на 24 інструменти.

Яка точність позиціонування?

Заявлена точність позиціонування становить 0,01 мм.

Яка потужність основного двигуна?

Основний двигун SIEMENS має потужність 5,5 кВт.
