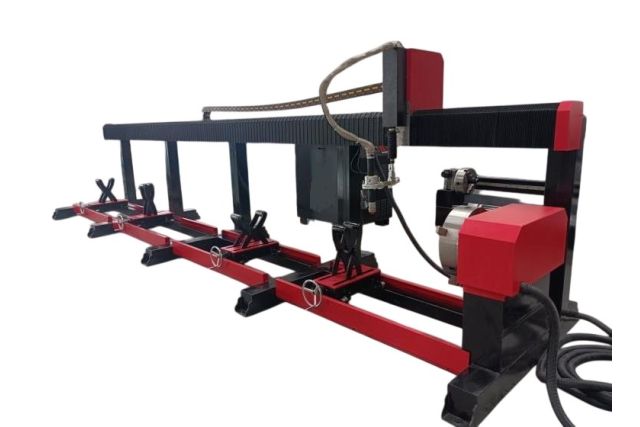

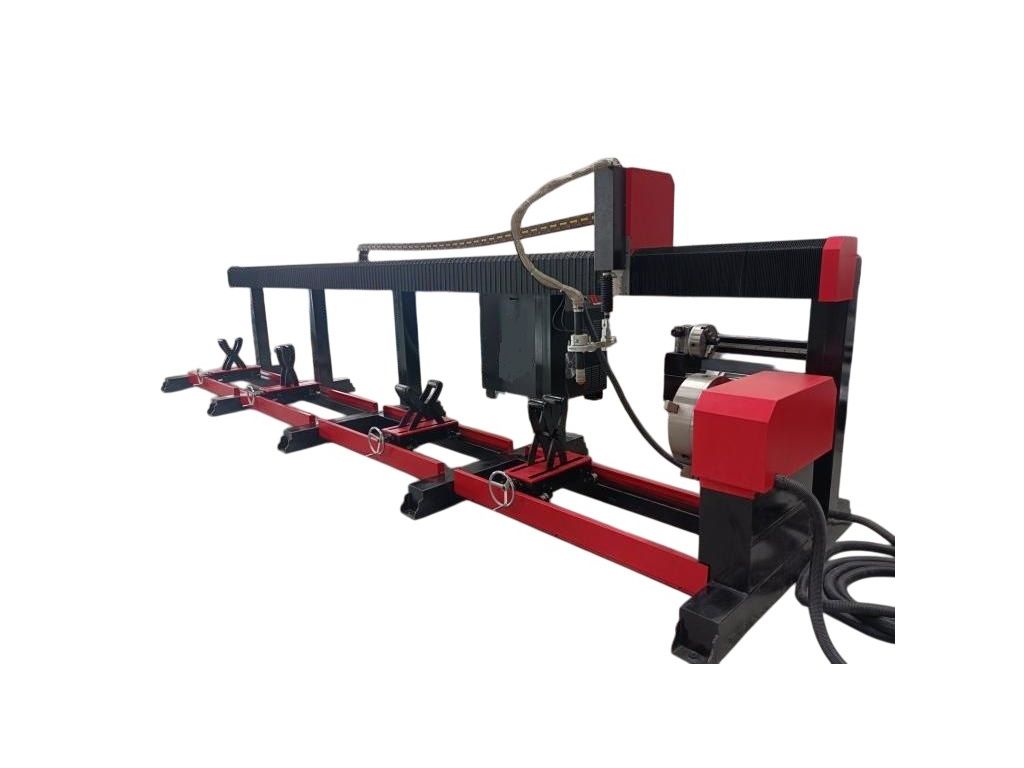

Плазменный резак с ЧПУ MAST Metalltechnik CA-CNC 6000

Плазменный резак с ЧПУ MAST Metalltechnik CA-CNC 6000 – это высокотехнологичное промышленное оборудование для фигурного раскроя круглых металлических труб с толщиной стенки 0,5-8 мм и изготовления деталей сложной конфигурации. Длина реза 6000 мм позволяет работать с длинными деталями без переустановки. Скорость резки 0-10000 мм/мин обеспечивает гибкость работы с разными толщинами. Инверторный источник плазмы Huayuan LGK-63A обеспечивает стабильную плазменную дугу, плавную регулировку режимов и компенсацию колебаний питания.

Оборудование работает на базе программного обеспечения FastCAM, которое поддерживает стандартные CAM-форматы (DXF, DWG, NC1, StruCAD, PDF, SVG), импортирует файлы из CAD-систем (AutoCAD, SolidWorks, Kompas) и редактирует их для эффективной обработки. Система автоматически позиционирует заготовки для минимизации отходов материала и оптимизирует пути резки. Перед запуском оператор может просмотреть траектории и симулировать движение суппортов, что позволяет избежать ошибок и брака. Благодаря интуитивно понятному интерфейсу этот плазморез ЧПУ легкий в освоении.

На станке используется CNC-контроллер Starfire 2100, построенный на промышленном ARM-процессоре с изолированными входами/выходами. Передача файлов осуществляется через USB-накопитель. Контроллер имеет сенсорный дисплей 7" и клавиатуру, что позволяет просматривать программу и запускать резку без ПК. Автоматический контроль высоты горелки гарантирует стабильное качество кромки и уменьшает количество шлака. Дуговое зажигание обеспечивает стабильную работу без аварийных остановок и потерь программ.

Серводвигатель HCFA, высокоскоростная косозубая реечная передача и высокоточная направляющая рейка Hiwin обеспечивают высокую динамику, плавность траекторий, работу на высоких скоростях без потери качества и отличные точность и повторяемость. Сварная станина из толстостенной стали и жесткий портал обеспечивают стабильность всех движений и высокую надежность в производственном режиме.

Преимущества плазменного резака с ЧПУ MAST Metalltechnik CA-CNC 6000

• Рабочая длина – 6000 мм
• Максимальный диаметр трубы – 300 мм
• Скорость резки – 0-10000 мм/мин
• Мощность – 8,5 кВт
• Инверторный источник плазмы Huayuan LGK-63A
• Напряжение источника плазмы – 380 В
• Номинальный выходной ток – 63 А
• Программное обеспечение FastCAM
• Поддержка CAM/CAD систем
• Возможность редактирования чертежей
• Автоматическое позиционирование деталей
• Генерация оптимальных траекторий
• Возможность просмотра, симуляции и проверки NC-кода
• Интуитивно понятный интерфейс
• CNC-контроллер Starfire 2100 с сенсорным экраном и клавиатурой
• Большая память для хранения G-кодов и программ
• Передача файлов через USB-накопитель
• Возможность удаленного управления и остановки/восстановления обработки
• Автоматический контроллер высоты горелки
• Дуговое зажигание
• Серводвигатель HCFA
• Высокоскоростная косозубая реечная передача
• Высокоточная направляющая рейка Hiwin
• Система смазки для трех осей
• 3-кулачковый патрон
• 20 комплектов электрода и сопла
• Пылезащитный кожух
• Тяжелая сварная станина из толстостенной стали.

Конструктивные особенности плазменного резака с ЧПУ MAST Metalltechnik CA-CNC 6000

	ИНВЕРТОРНЫЙ ПЛАЗМЕННЫЙ ИСТОЧНИК HUAYUAN LGK-63A
	СИСТЕМА УПРАВЛЕНИЯ STARFIRE 2100
	АВТОМАТИЧЕСКИЙ КОНТРОЛЕР ВЫСОТЫ ГОРЕЛКИ
	СЕРВОДВИГАТЕЛЬ HCFA
	ЖЕСТКАЯ ПОРТАЛЬНАЯ КОНСТРУКЦИЯ

Частые вопросы

Больше о плазморезах с ЧПУ – в ответах на частые вопросы.

Почему для плазменного станка важна портальная конструкция?

Портал обеспечивает равномерное движение по всей длине стола, стабильную геометрию при высоких скоростях и высокую точность даже на очень длинных деталях.

Что такое система THC и какая ее роль в плазморезе с ЧПУ?

THC – это система автоматического контроля высоты плазменной горелки относительно поверхности металла во время резки, которая непрерывно поддерживает оптимальный зазор между соплом и поверхностью. Это позволяет компенсировать волнистость и тепловые деформации материала, обеспечивает стабильное качество кромки и уменьшает количество шлака и износ расходников.

Почему для плазменных станков лучше дуговое, а не HF-зажигание?

Дуговое зажигание не создает высокочастотных помех, лучше работает с ЧПУ и THC и безопаснее для электроники.

Зачем в плазморезе косозубая реечная передача?

Косозубая реечная передача идеально подходит для длинных осей, работает плавнее и тише, имеет меньше ударных нагрузок и лучше передает момент на высоких скоростях.

Почему в профессиональных плазменных станках ЧПУ используют серводвигатели, а не шаговые?

Серводвигатели имеют обратную связь (энкодер), не теряют позицию и лучше держат скорость и ускорение. Это дает более высокую точность и стабильность при сложных траекториях.
