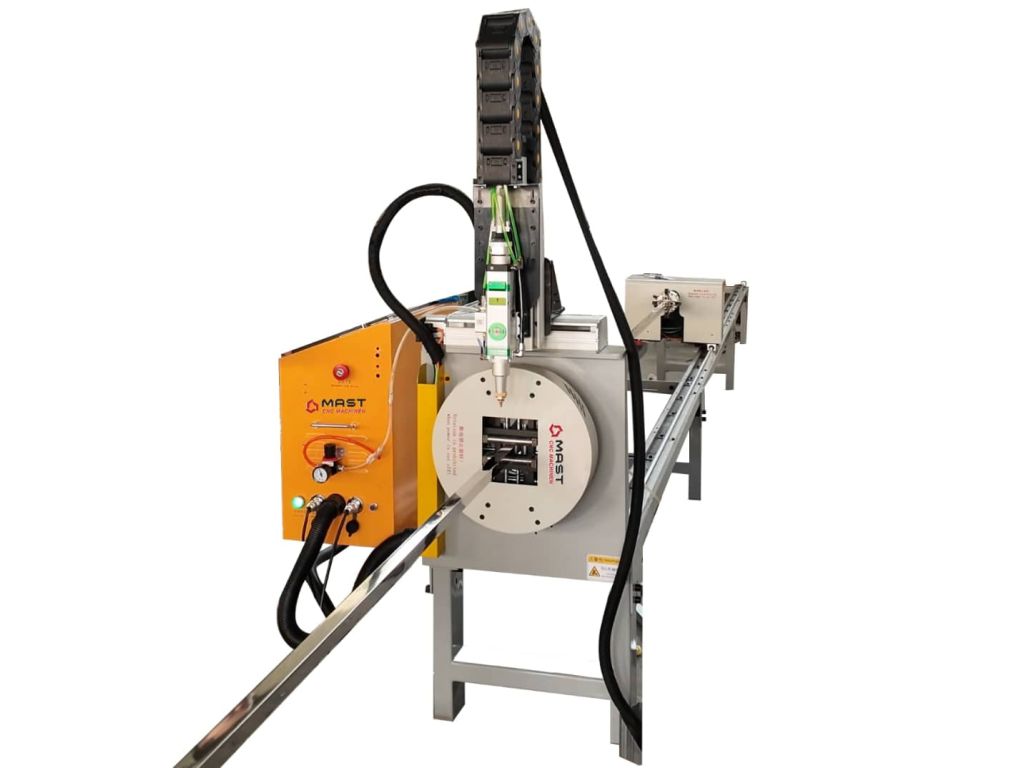

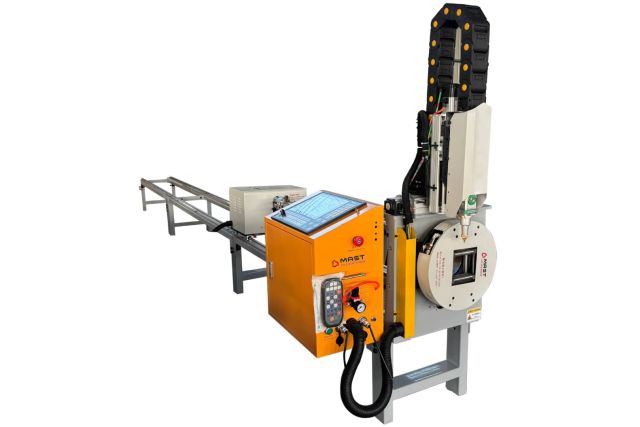

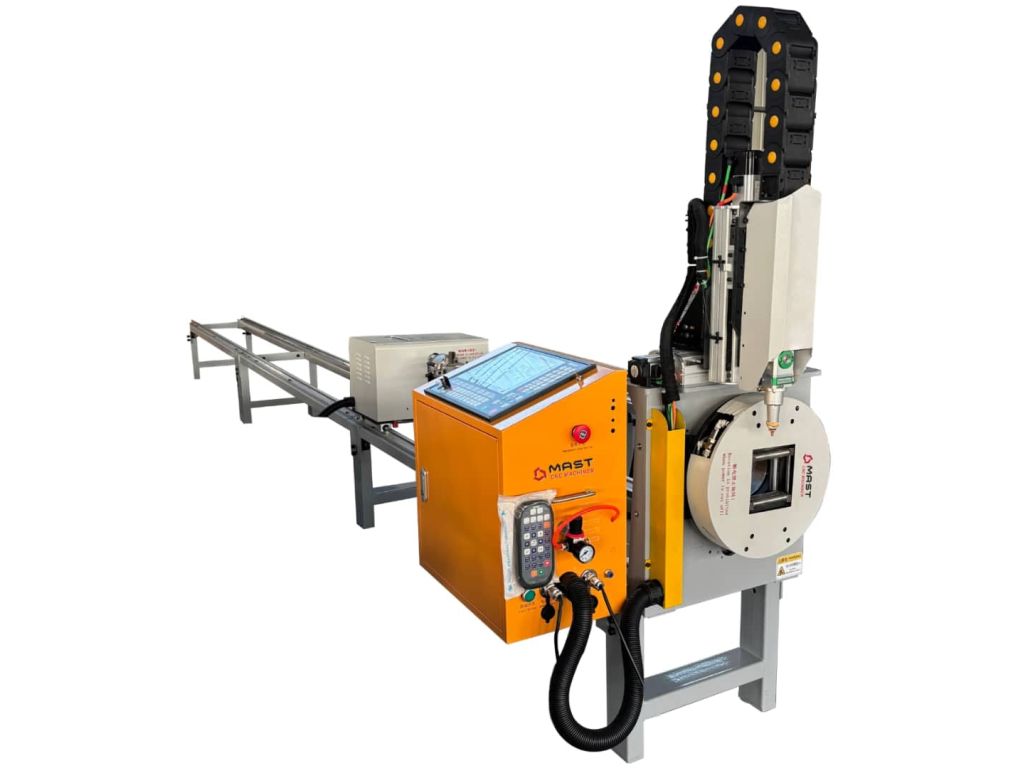

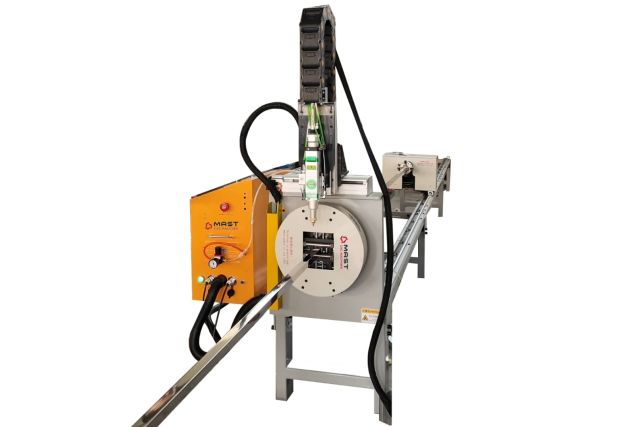

Лазерный станок для резки труб MAST CNC MACHINEN 6010XQ-1500W

Лазерный станок для резки труб MAST CNC MACHINEN 6010XQ-1500W разработан для высокоточной, скоростной резки труб и профилей круглой, квадратной и прямоугольной формы с сечением 20-110 мм. Эффективная длина трубы составляет 6 м. Оснащен высокоэффективным источником волоконного лазера Raycus RFL C-1500, версия CE, ресурс которого составляет более 100 000 часов. Мощность лазера 1,5 кВт позволяет резать углеродистую сталь толщиной до 4 мм, нержавеющую сталь - до 3 мм и алюминий толщиной до 2 мм.

Лазерная головка Raytools BT 220 с ручной фокусировкой синхронизирована с осями X/Y и имеет автоматический контроль высоты (ось Z). Два вращающихся самоцентрирующих патрона с пневмозажимом обеспечивают надежную фиксацию и точное вращение заготовок. Для равномерной поддержки длинных деталей есть рольганг подачи.

Станок использует систему управления FANGLING 4510 – профессиональное многофункциональное программное обеспечение для лазерных систем резки. USB-интерфейс с поддержкой прямого чтения файлов с USB-накопителя позволяет работать на месте, а возможность обновления всех функций и процессов в режиме онлайн упрощает послепродажное обслуживание. Система оснащена технологической библиотекой с широким спектром общеупотребляемых графических элементов, беспроводным Wi-Fi управлением с пультом дистанционного управления и позволяет проектировать без программирования. Логический, интуитивно понятный интерфейс и совместимость с программным обеспечением CAD/CAM делают эксплуатацию простой и удобной, поэтому даже операторы с небольшим опытом быстро освоят это оборудование.

Этот трубный лазерный станок ЧПУ 1,5 кВт будет эффективным решением для небольших мастерских, малых предприятий и стартапов, специализирующихся на изготовлении металлоконструкций из труб и профилей (лестницы, ограждения, каркасы, декоративные конструкции и т.п). Компактные габариты позволяют экономить рабочее пространство, а возможность разобрать корпус на 3 сегмента длиной 2,2 м каждый упрощает транспортировку.

Особенности лазерного станка для резки труб MAST CNC MACHINEN 6010XQ-1500W

• Диапазон сечений труб – 20-110 мм (круглые/ квадратные/ прямоугольные)
• Максимальная длина трубы – 6 м
• Материалы - углеродистая сталь, нержавеющая сталь, алюминий
• Максимальная толщина резки – 4 мм углеродистая сталь, 3 мм нержавейка, 2 мм алюминий
• Точность позиционирования – ±0,02 мм
• Повторяемость – ±0,01 мм
• Максимальная скорость холостого хода – 120 м/мин
• Энергоэффективный источник волоконного лазера Raycus RFL C-1500, версия CE с ресурсом более 100 000 часов
• Мощность лазера – 1,5 кВт
• Длина волны лазера – 1080 НМ
• Лазерная головка Raytools BT 220 с ручной фокусировкой
• Синхронизация лазерной головки с осями X/Y
• Автоматический контроль высоты (ось Z)
• Система ЧПУ FANGLING 4510
• Логический, интуитивно понятный интерфейс
• 3 управляемые оси - X, Y, Z
• Высокоэффективные серводвигатели HCFA по всем осям
• Синхронное управление осями и патроном
• Поддержка G-code
• Совместимость с программным обеспечением CAD/CAM
• Технологическая библиотека часто используемых графических элементов
• USB-интерфейс с поддержкой прямого чтения файлов с USB-накопителя
• WI-FI управление с пультом дистанционного управления
• Возможность обновления функций и процессов онлайн
• Два вращающихся самоцентрирующих патрона с пневмозажимом
• Рольганг подачи
• Цельносварная станина высокой жесткости
• Габаритные размеры при установке – 6600х600х1200 мм
• Вес 580 кг.

Частые вопросы

Для лучшего понимания особенностей лазерных ЧПУ станков для резки труб и профилей просмотрите ответы на часто задаваемые вопросы.

Зачем трубному лазеру нужны вращающиеся патроны?

Вращающиеся патроны обеспечивают точную центровку и синхронное вращение трубы, что позволяет резать по сложным траекториям, например, выполнять фаски, косые резы, фигурные вырезы, замки для сварки и т.д.

Почему в лазерных станках для резки труб обычно два патрона?

Два патрона стабилизируют длинную трубу, предотвращают прогиб, позволяют работать с тонкостенными профилями и повышают точность резки на длинных заготовках.

Какая мощность лазера оптимальная для трубного ЧПУ станка?

Наиболее универсальным для лазерной резки труб является диапазон 1500-3000 Вт. 1500 Вт – идеальный выбор для малого и среднего бизнеса, мощность 2000-3000 Вт – для промышленной резки.

Чем лазерные трубные станки выгоднее механических трубонарезных машин?

Лазерный станок не деформирует профиль, не создает заусенцев, позволяет сложную геометрию и не требует перенастройки под каждый тип отверстия.

Почему трубные лазеры лучше справляются с тонкостенными трубами, чем механические режущие машины?

Потому что лазер режет без физического контакта, не сдавливает трубу и не деформирует тонкие стенки, что особенно важно для алюминиевых и нержавеющих профилей.
