Гидравлические пресс-ножницы MAST Metalltechnik Q35Y-16

Гидравлические пресс-ножницы MAST Metalltechnik Q35Y-16

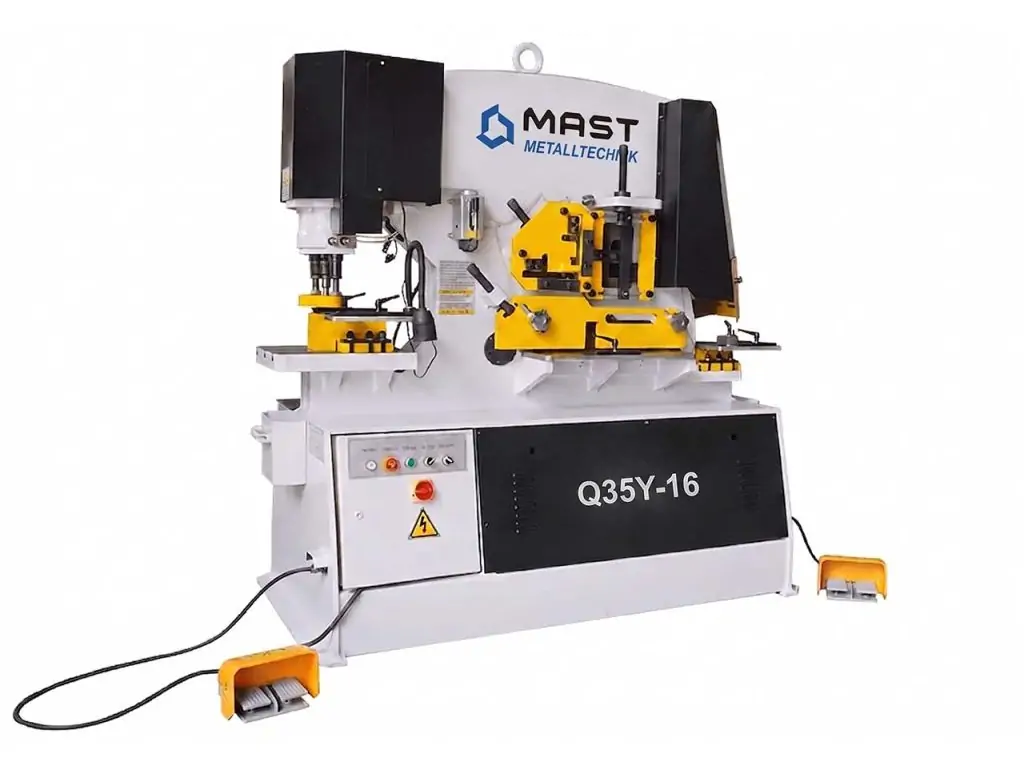

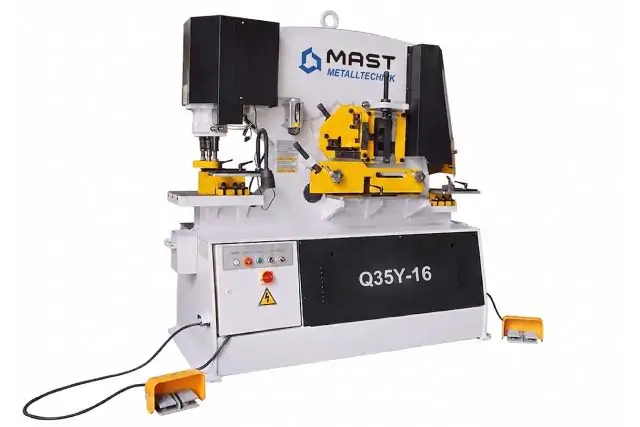

MAST Metalltechnik Q35Y-16 — профессиональный многофункциональный гидравлический станок для обработки металлических заготовок. Оборудование объединяет несколько рабочих секций и предназначено для пробивки отверстий, резки листового металла, круглого и квадратного прутка, уголка, а также выполнения высечки.

Модель оснащена двумя рабочими гидравлическими поршнями и обеспечивает усилие до 60 тонн. Для управления используются две ножные педали, благодаря чему оператор может удобно позиционировать и удерживать заготовку во время обработки.

Возможности станка

MAST Metalltechnik Q35Y-16 имеет пять рабочих секций, каждая из которых рассчитана на выполнение определенного типа операций по обработке металла.

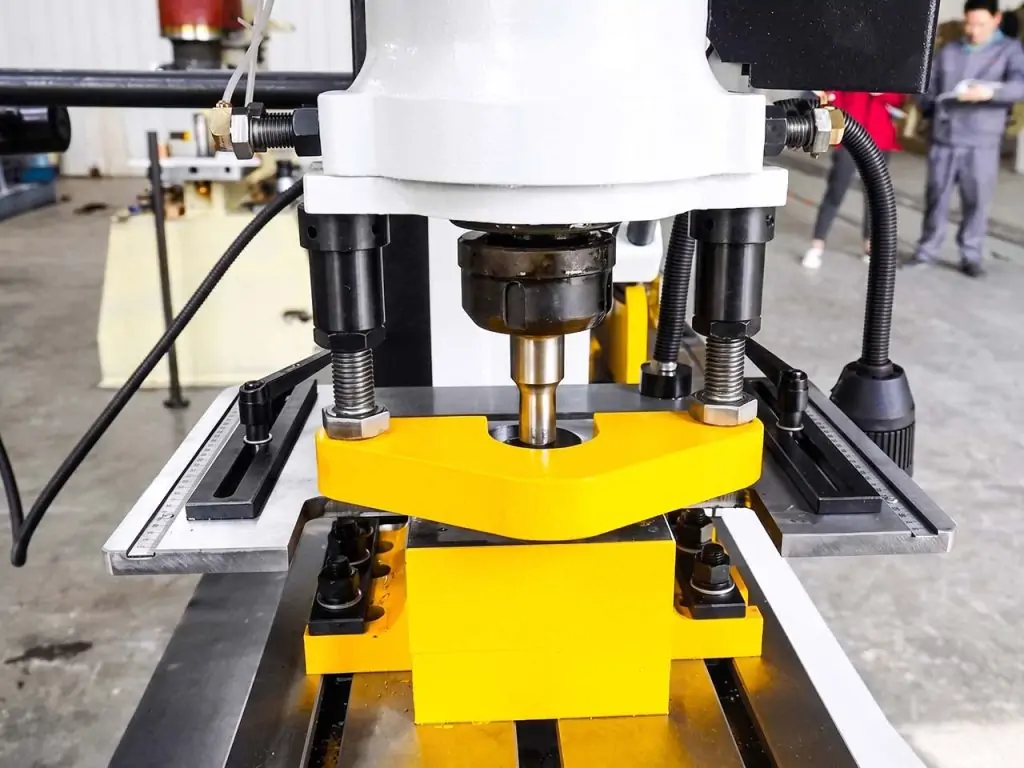

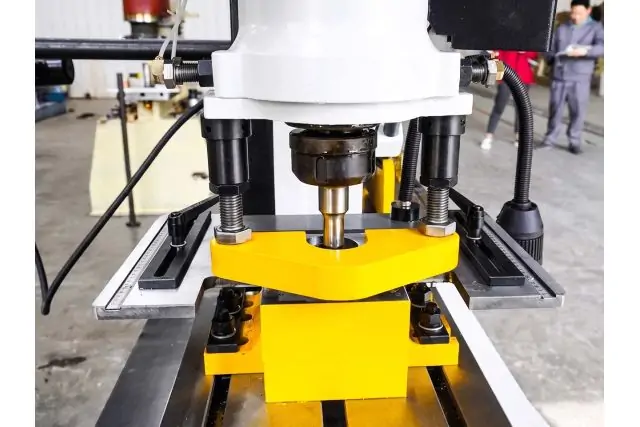

Пробивная секция

С помощью пробивного инструмента можно выполнять отверстия диаметром до 25 мм в металлических заготовках толщиной до 16 мм. Пуансоны и матрицы выполнены взаимозаменяемыми, поэтому инструмент можно быстро заменить при необходимости.

В качестве дополнительной опции предусмотрена пробивка Ø50 × 8 мм. При использовании пуансонов диаметром более 25 мм требуется специальный держатель.

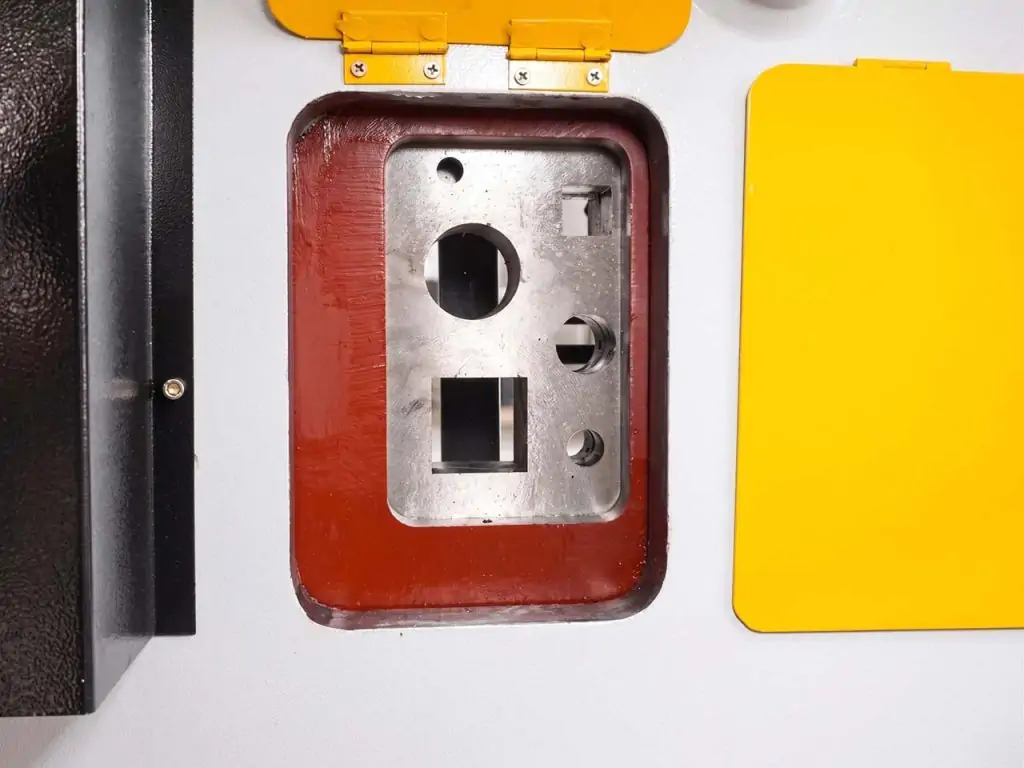

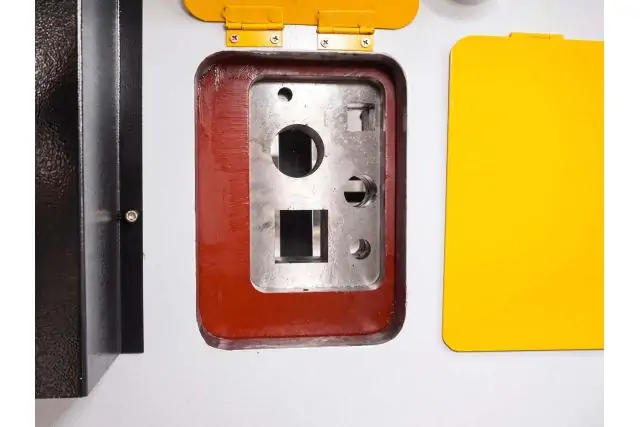

Резка круглого и квадратного прутка

Специальная секция предназначена для резки стальных прутков различного сечения. Максимальные размеры обрабатываемого материала:

• круглый пруток: Ø45 мм;
• квадратный пруток: 40 × 40 мм.

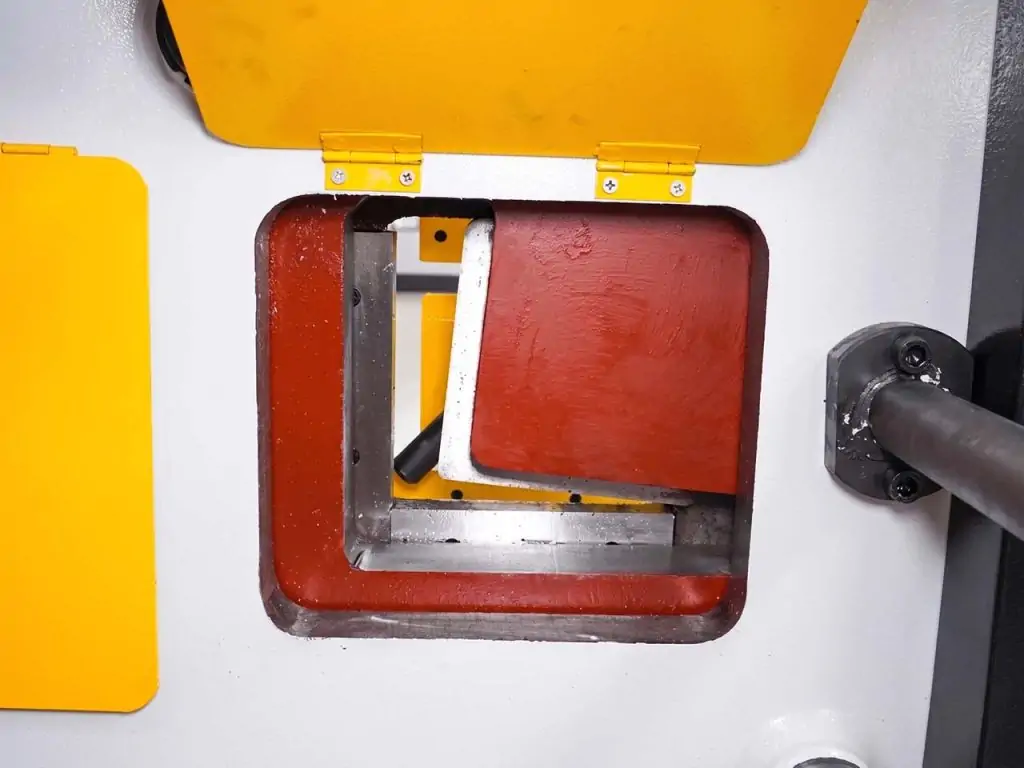

Резка уголка

Стандартное оснащение позволяет выполнять резку металлического уголка под углом 90° и 45°.

• резка уголка 90°: 120 × 120 × 12 мм;
• резка уголка 45°: 50 × 50 × 5 мм.

Для обработки швеллера, двутавра и таврового профиля доступны специальные инструменты. Дополнительная оснастка поставляется по запросу.

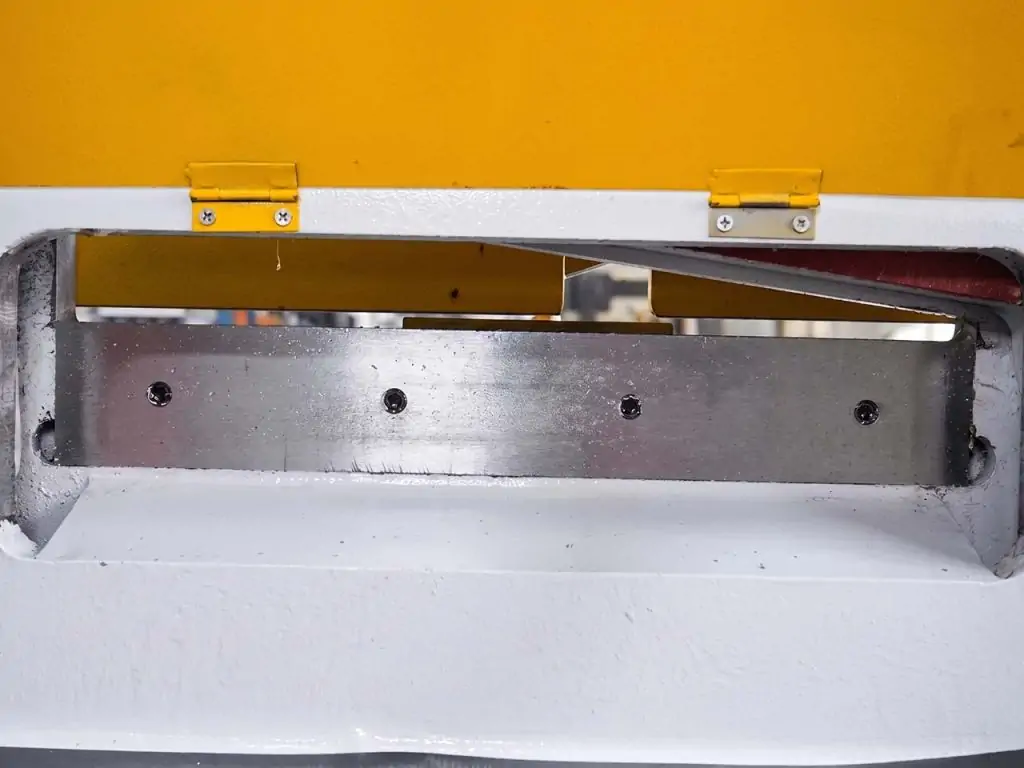

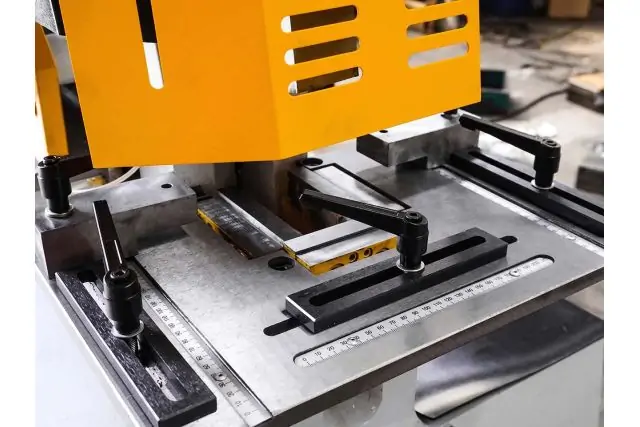

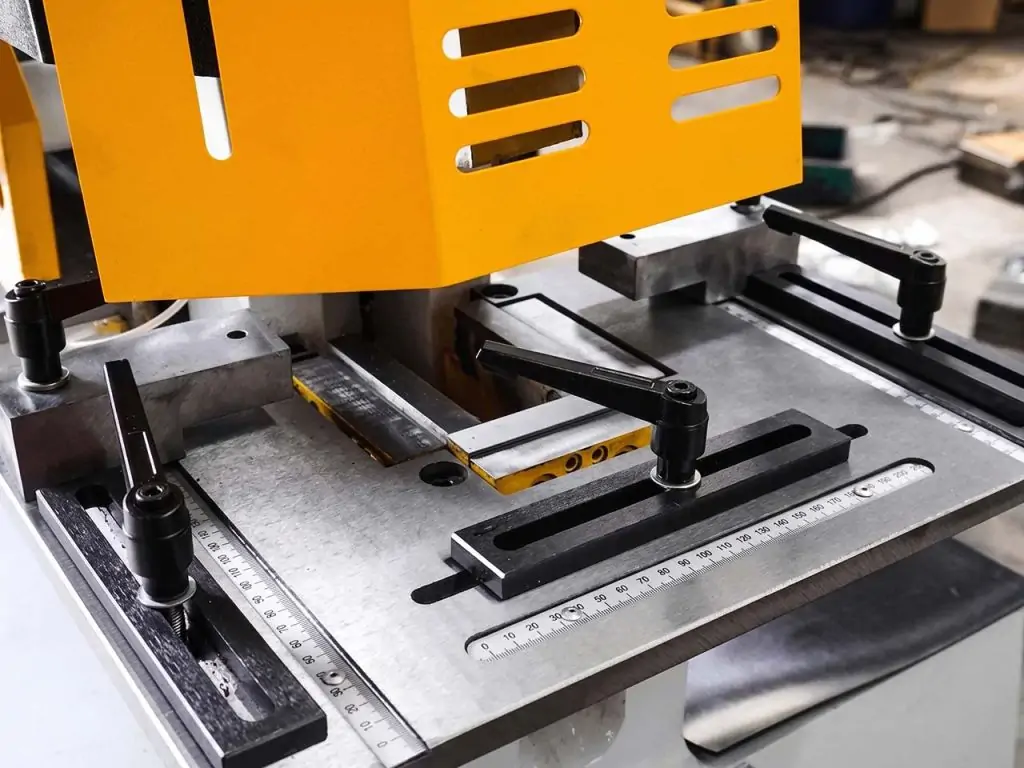

Гильотинная секция

Гильотинные ножницы используются для резки листового металла и металлической полосы. Длина установленного ножа составляет 410 мм.

• резка полосы 250 × 16 мм;
• резка полосы 400 × 8 мм;
• резка под углом 100 × 12 мм.

Высота рабочей зоны составляет 860 мм.

Секция для высечки

Станок оснащен секцией для высечки металлических заготовок. В базовой комплектации предусмотрен прямоугольный высечной инструмент. Допустимая толщина материала составляет до 10 мм, ширина высечки — 53 мм, глубина — 100 мм.

Для специальных задач можно дополнительно заказать инструмент для V-образной высечки.

Гидравлическая и электрическая система

В гидравлической системе используются компоненты Duplomatic (Италия). Электрическое оборудование представлено компонентами Siemens (Германия) или Telemecanique (Франция).

Для обслуживания рабочих механизмов предусмотрена автоматическая система смазки с лубрикатором. Станок управляется двумя ножными педалями. Оборудование изготовлено в соответствии с требованиями директив безопасности ЕС, имеет маркировку CE и сертификат ISO 9000.

Базовая комплектация

• пуасон и матрица для пробивки отверстий Ø25 мм;
• держатель пуансона;
• комплект ножей для резки плоского прутка;
• комплект ножей для круглого и квадратного прутка;
• комплект ножей для резки уголка;
• ножи для высечки П-образного профиля;
• автоматическая система смазки;
• две ножные педали управления;
• С-образный ключ для установки инструмента.

Дополнительное оснащение

• форма для боковой пробивки швеллера
• пробивной пуансон и матрица Ø19 мм
• пробивной пуансон и матрица Ø23 мм
• инструмент для U-, I- и T-образных профилей;
• специальный инструмент для V-образной высечки;
• оснастка для гибки листового металла.
