Гідравлічні прес-ножиці MAST Metalltechnik Q35Y-16

Гідравлічні прес-ножиці MAST Metalltechnik Q35Y-16

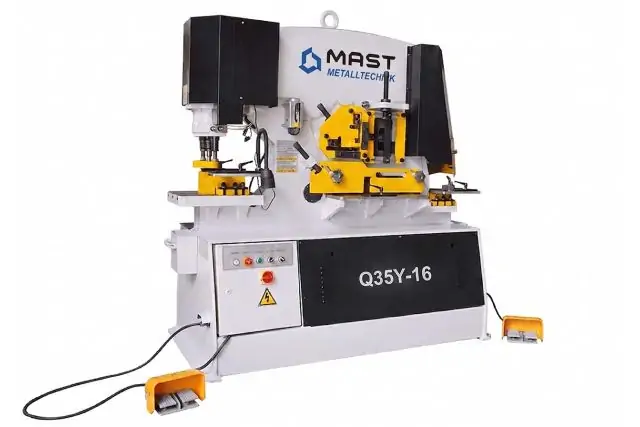

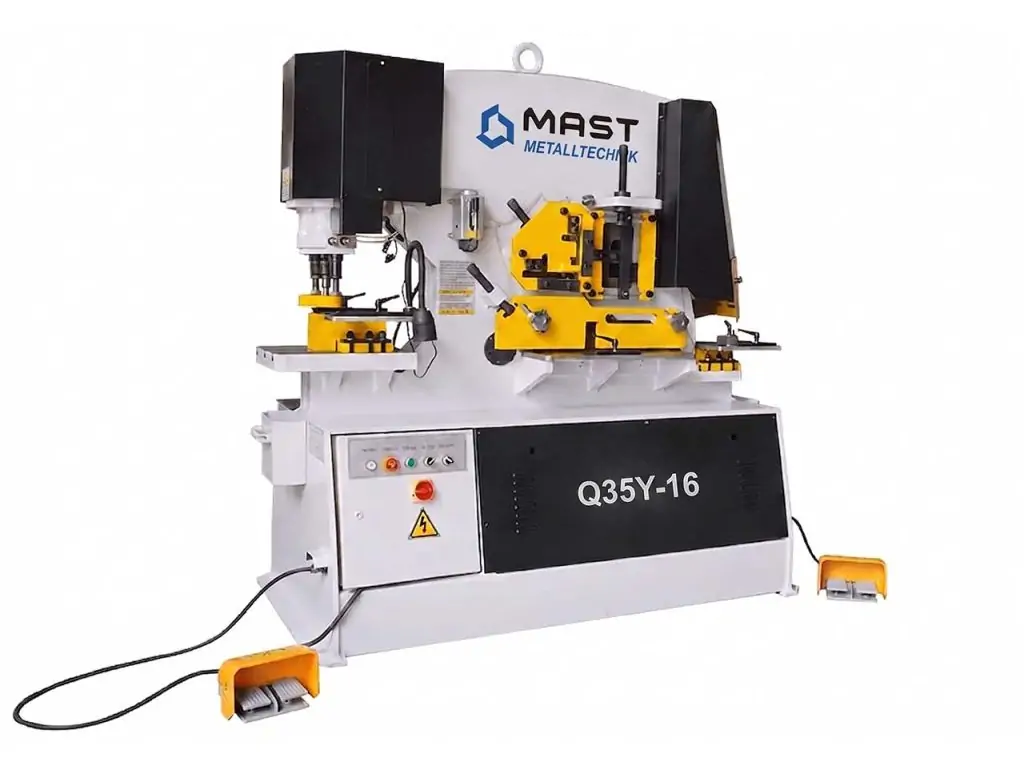

MAST Metalltechnik Q35Y-16 — професійний гідравлічний комбінований верстат для комплексної обробки металу. Обладнання поєднує функції пробивного преса, ножиць для різання листового металу, прутка та кутника, а також секцію для висічки. Завдяки такій конструкції один верстат може виконувати декілька типів операцій, що особливо зручно для металообробних підприємств, виробничих дільниць та майстерень.

Модель оснащена двома гідравлічними робочими поршнями та розвиває зусилля до 60 тонн. Робочі операції керуються за допомогою двох ножних педалей, що дозволяє оператору зручно працювати з матеріалом, залишаючи руки вільними.

Функціональні можливості верстата

Конструкція MAST Metalltechnik Q35Y-16 передбачає п'ять основних робочих зон, кожна з яких призначена для окремого виду обробки металу.

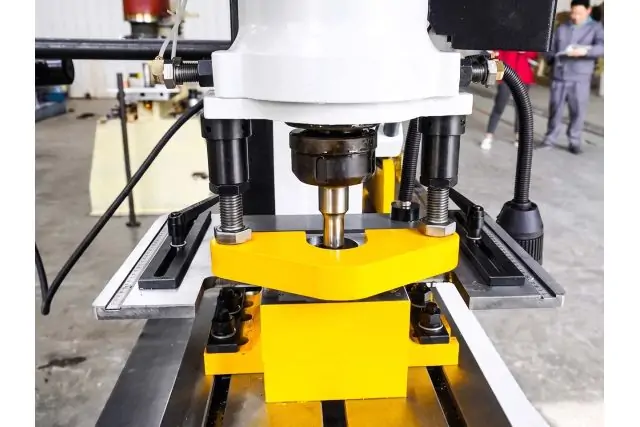

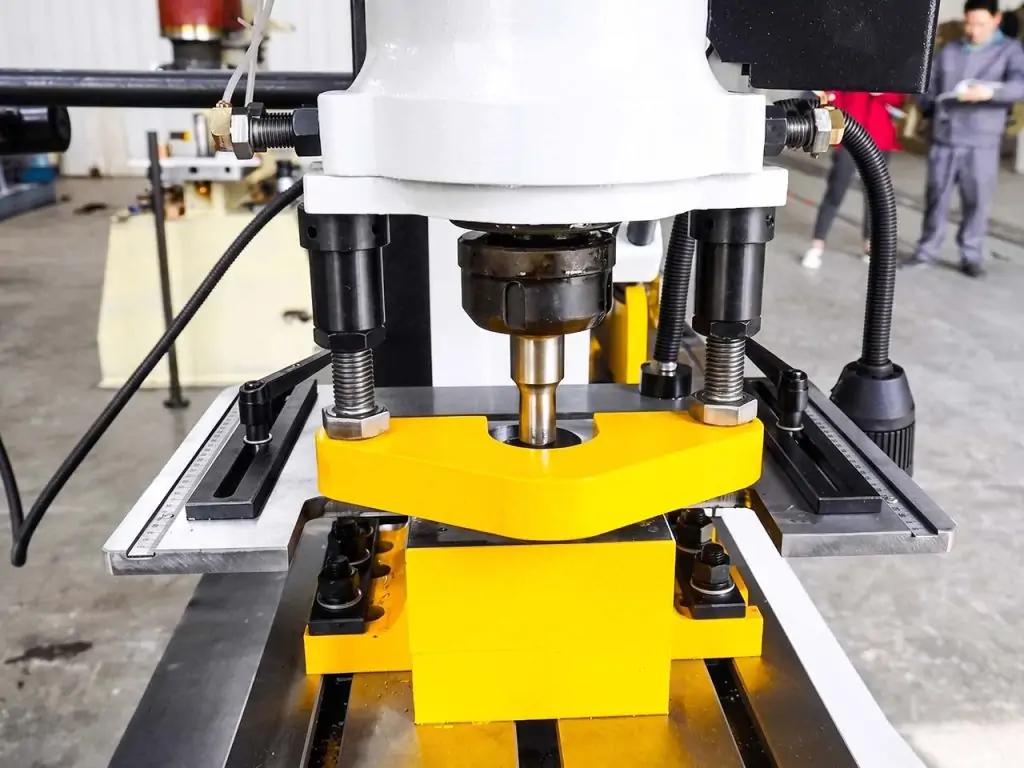

Пробивка отворів

Пробивна секція використовується для створення отворів у металевих заготовках. У стандартній комплектації верстат забезпечує пробивку отворів діаметром до 25 мм у матеріалі товщиною до 16 мм. Пуансони та матриці мають взаємозамінну конструкцію, завдяки чому інструмент можна оперативно замінювати відповідно до поставленого завдання.

Також доступна опція для пробивки Ø50 мм у матеріалі товщиною 8 мм. Для пуансонів діаметром понад 25 мм необхідно використовувати спеціальний тримач.

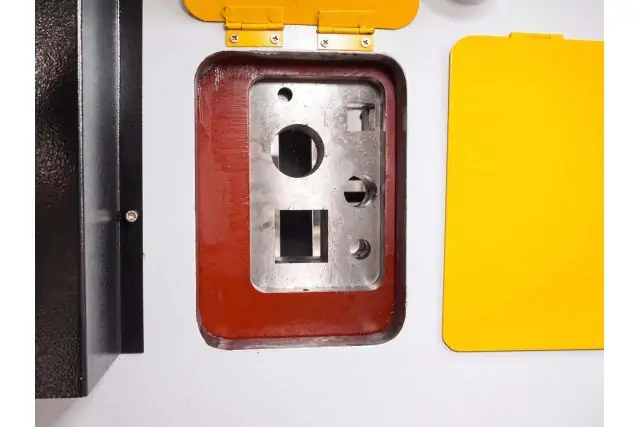

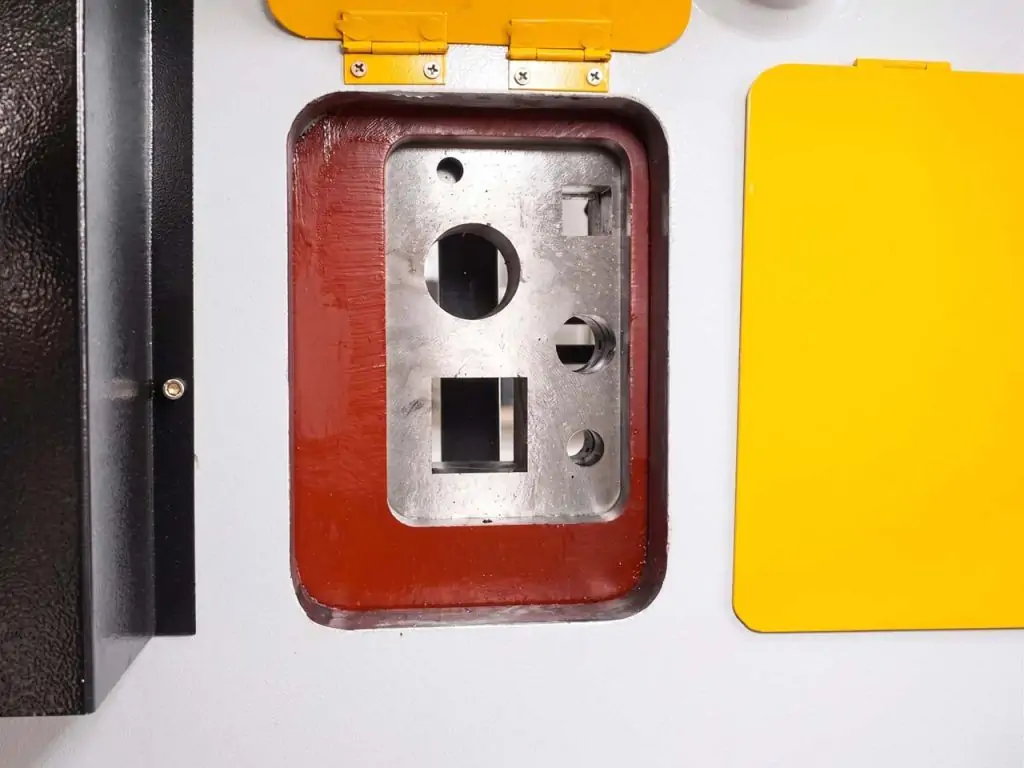

Різання круглого та квадратного прутка

Окрема робоча секція призначена для різання сталевих прутків. Обладнання дозволяє обробляти:

• круглий пруток діаметром до 45 мм;
• квадратний пруток розміром до 40 × 40 мм.

Це дозволяє використовувати верстат для підготовки металевих заготовок різного перерізу без залучення додаткового обладнання.

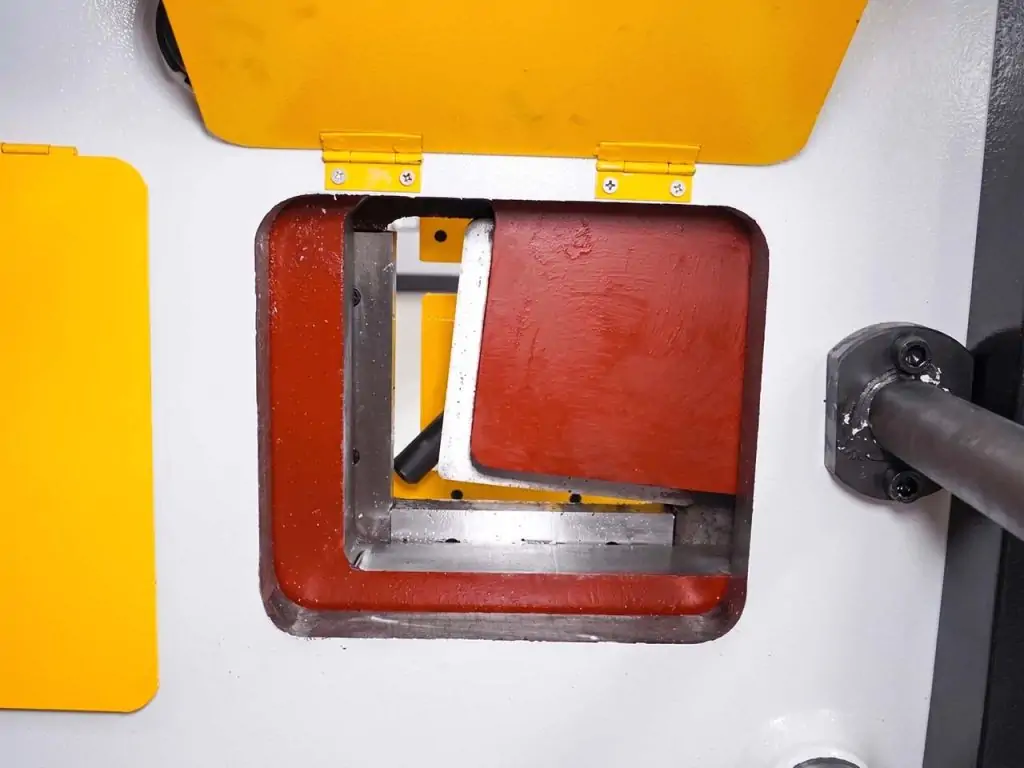

Різання кутника та профільного металу

Секція для різання кутника комплектується інструментом, за допомогою якого можна виконувати прямий та кутовий різ.

• кутник 90°: до 120 × 120 × 12 мм;
• кутник 45°: до 50 × 50 × 5 мм.

Для роботи з іншими видами металевого профілю передбачені додаткові інструменти. За запитом можуть поставлятися оснащення для U-подібного, I-подібного та T-подібного перерізу.

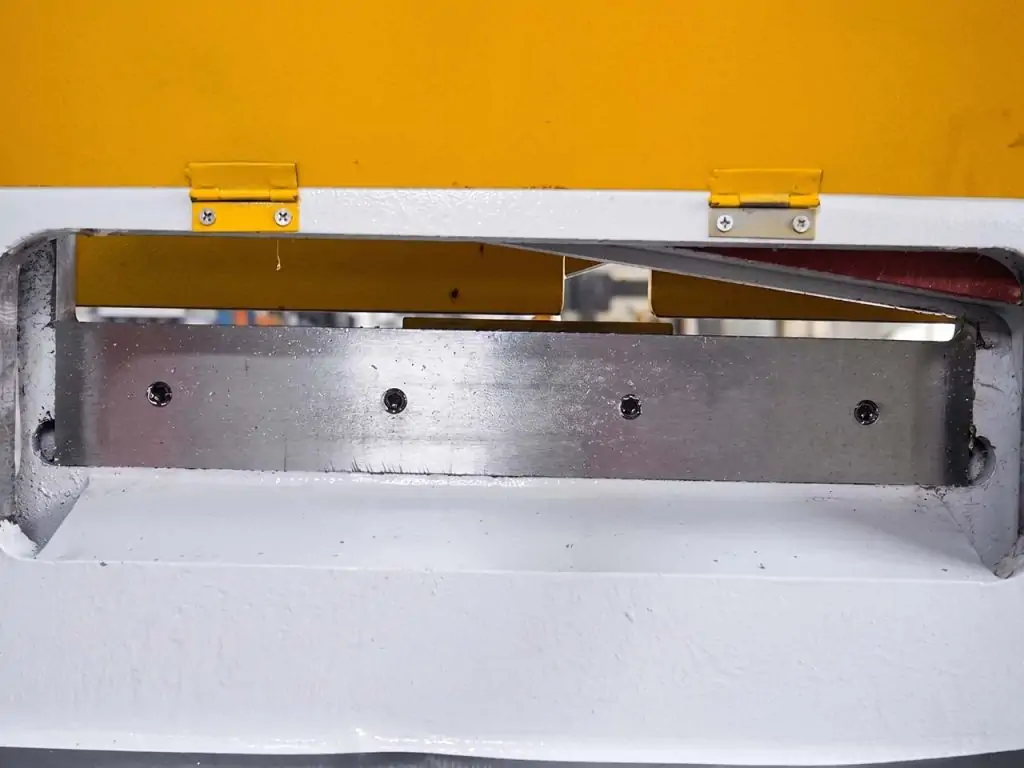

Гільйотинне різання металу

Гільйотинна секція використовується для розкрою листового металу та металевої смуги. Довжина ножа становить 410 мм.

• листова смуга 250 × 16 мм;
• листова смуга 400 × 8 мм;
• різання під кутом — 100 × 12 мм.

Робоча висота секції становить 860 мм.

Висічка металу

П'ята секція призначена для виконання операцій з висічки металу. У стандартній комплектації використовується прямокутний висічний інструмент. Максимальна товщина оброблюваного матеріалу становить 10 мм, ширина — 53 мм, глибина — 100 мм.

Для виконання спеціальних операцій можна замовити V-подібний висічний інструмент.

Оснащення та конструкція

Для стабільної роботи обладнання використовуються гідравлічні компоненти Duplomatic (Італія). Електрична частина комплектується компонентами Siemens (Німеччина) або Telemecanique (Франція).

Верстат оснащений автоматичною системою змащення з лубрикатором. Керування здійснюється двома ножними педалями. Конструкція та комплект обладнання відповідають вимогам директив безпеки ЄС, верстат має маркування CE та сертифікацію ISO 9000.

Стандартна комплектація

• пуансона та матриця для пробивки отворів Ø25 мм;
• тримач пуансона;
• комплект ножів для плоского прутка;
• комплект ножів для круглого та квадратного прутка;
• комплект ножів для кутника;
• ножі для висічки П-подібного профілю;
• автоматичний лубрикатор;
• дві ножні педалі керування;
• С-подібний ключ для встановлення інструменту.

Додаткове оснащення

• форма для бокової пробивки швелера
• пуансона та матриця Ø19 мм
• пуансона та матриця Ø23 мм
• спеціальні інструменти для U-, I- та T-подібних профілів;
• інструмент для V-подібної висічки;
• оснащення для згинання листового металу.
