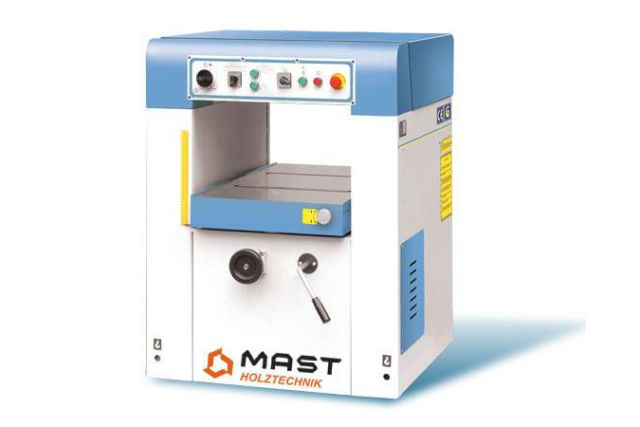

Рейсмусовый станок MAST Holztechnik DMS53

Рейсмусовый станок MAST Holztechnik DMS53 с рабочей шириной 530 мм предназначен для калибровки толщины больших деталей в профессиональных деревообрабатывающих цехах и мастерских. Промышленный двигатель мощностью 5,5 кВт/7,5 кВт обеспечивает эффективную обработку всех пород древесины и стабильную производительность даже при высоких нагрузках. 4-ножевой строгальный вал Ø 125 мм вращается со скоростью 5000 об/мин, обеспечивая высокое качество обработанной поверхности. Максимальная глубина снятия за проход составляет 8 мм.

Стол изготовлен из литого чугуна со шлифованной поверхностью, что гарантирует точную плоскостность, надежную опору для заготовок и их легкое скольжение. Подъем/опускание стола производятся механизировано с помощью отдельного двигателя мощностью 0,25 кВт или вручную с помощью маховика. Отдельный двигатель подачи мощностью 1,1 кВт/ 1,5 кВт обеспечивает стабильную, равномерную подачу заготовок на 2 скоростях – 8 м/мин и 16 м/мин. Этот промышленный станок рейсмус имеет жесткую, массивную, вибростойкую конструкцию, поэтому остается точным и стабильным в любых условиях.

Технические характеристики рейсмусового станка MAST Holztechnik DMS53

Преимущества рейсмусового станка MAST Holztechnik DMS53

• Рабочая ширина – 530 мм
• Толщина заготовок – 3-300 мм
• Мощность двигателя – 5,5 кВт/ 7,5 кВт
• Напряжение питания – 400 В
• 4-ножевой строгальный вал Ø 125 мм
• Скорость вращения вала – 5000 об/мин
• Максимальная глубина снятия за проход – 8 мм
• Литой чугунный стол со шлифованной поверхностью и ребрами жесткости
• Размер стола – 530х950 мм
• Центральная опора стола Ø 200 мм
• Дополнительные опоры стола на входе и выходе
• Механизированный подъем стола с помощью отдельного двигателя мощностью 0,25 кВт
• Возможность ручного подъема/опускания стола с помощью маховика (точность до 0,3 мм)
• Жесткая фиксация стола с помощью рычага
• Отдельный двигатель подачи мощностью 1,1 кВт/1,5 кВт
• 2 скорости подачи – 8/ 16 м/мин
• Рифленый сплошной вал подачи со спиральными насечками
• Удобная, интуитивно понятная панель управления
• Выход под аспирацию Ø 160 мм
• Когтевая защита от обратного выброса заготовки
• Жесткая, вибростойкая станина
• Вес 680 кг.

Конструктивные особенности рейсмусового станка MAST Holztechnik DMS53

	ВЕРХНЯЯ КРЫШКА Откидная система верхней крышки обеспечивает легкий доступ к ножевому валу.
	НОЖЕВОЙ ВАЛ 4-х ножевой вал Ø 125 мм обеспечивает отличные результаты строгания. Привод ножевого вала от мощного двигателя 5,5 кВт/ 7,5 кВт с помощью 2-х клиновых ремней.

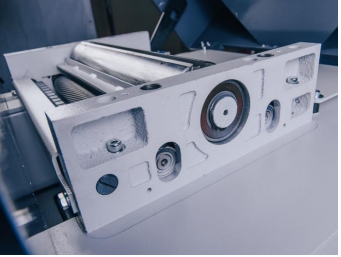

	КРЕПЛЕНИЕ НОЖЕВОГО ВАЛА Находится в чугунном литом корпусе, в котором все отверстия посадки автоматически обрабатываются на фрезерном центре с ЧПУ за один установ. Этим обеспечивается отсутствие малейших вибраций и достигаются отличные результаты рейсмусования.
	ПРИВОД РОЛИКОВ ПОДАЧИ Осуществляется от отдельного двигателя через редуктор с помощью цепи.
	ВАЛЬЦЫ ПОДАЧИ Подача заготовки с помощью сплошного рифленого вала с косыми насечками. Когтевая защита предотвращает выброс заготовки. Принимающий вал металлический гладкий. От налипания стружки закрыт кожухом.
	РАБОЧИЙ СТОЛ Чугунный с ребрами жесткости. Ролики в столе улучшают скольжение заготовки. Стол надежно закреплен на массивной стальной опоре Ø 200 мм. Опора перемещается в чугунном корпусе.
	ПОДЪЕМ СТОЛА Подъем и опускание стола производятся с помощью отдельного электродвигателя и вручную маховиком. Точность настройки с помощью маховика на передней стороне стола – до 0,3 мм. Жесткая фиксация стола с помощью рычага делает невозможным его смещение.
	ПАНЕЛЬ УПРАВЛЕНИЯ Удобная панель управления с кнопками включения и выключения, кнопкой аварийной остановки и переключателем скорости подачи. Легкий и удобный доступ к электрокомпонентам станка, расположенным на панели.
	АСПИРАЦИЯ На задней части станка расположен патрубок под аспирацию Ø 160 мм и аварийный выключатель.
	СИСТЕМА БЕЗОПАСНОСТИ Соответствует европейским нормам СЕ. При открытой крышке срабатывает выключатель и блокирует возможность включения станка. При поднятой крышке специальный упругий стопор блокирует закрытие крышки, что удобно при обслуживании станка, например, при замене ножей.
	СПИРАЛЬНЫЙ НОЖЕВОЙ ВАЛ (ОПЦИЯ!!!) Имеет 3 ряда твердосплавных пластин.

Частые вопросы

Ответы на вопросы помогут лучше разобраться в особенностях конструкции и эксплуатации рейсмусовых станков.

Как реализуется контроль толщины строгания в промышленных рейсмусовых станках?

В зависимости от модели, могут использоваться:

• Механическая шкала
• Цифровой индикатор
• Электронная система с автоматическим позиционированием.

Как в рейсмусовых станках устроена защита от обратного выброса заготовки?

В зоне входа установлены антивозвратные пальцы — свободно подвешенные металлические пластины, пропускающие заготовку вперед, но не дающие ей двигаться назад при заклинивании ножей.

Какие основные отличия конструкции рабочего стола в промышленных рейсмусах по сравнению с бытовыми?

В промышленных станках рабочий стол (обычно чугунный) расположен на массивной центральной колонне (или трапециевидной винтовой паре) большого диаметра и дополнительных направляющих. Такая конструкция обеспечивает высокую жесткость, точность и стойкость к перекосам, даже при обработке тяжелых и широких заготовок. В бытовых станках стол обычно двигается на четырех тонких направляющих.

Как в профессиональных рейсмусовых станках обеспечивается равномерность толщин длинных заготовок?

Для равномерной толщины длинных заготовок используются дополнительные опорные столы или роликовые опоры, удерживающие заготовку в одной плоскости с главным столом. Также немаловажную роль играет жесткость корпуса и точность параллельности между валом и направляющими стола.

Какие преимущества имеет отдельный двигатель подачи на рейсмусовом станке?

Отдельный двигатель подачи позволяет изменять скорость движения заготовки, что улучшает качество обработки. Также наличие отдельного двигателя подачи уменьшает нагрузку на главный двигатель.
