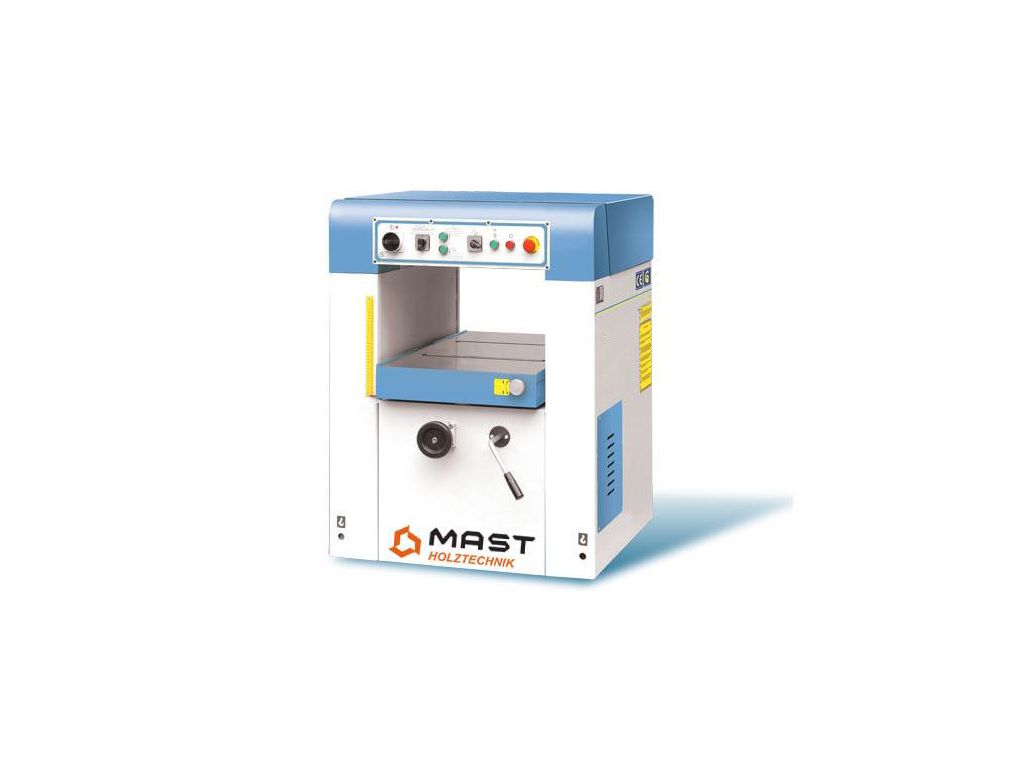

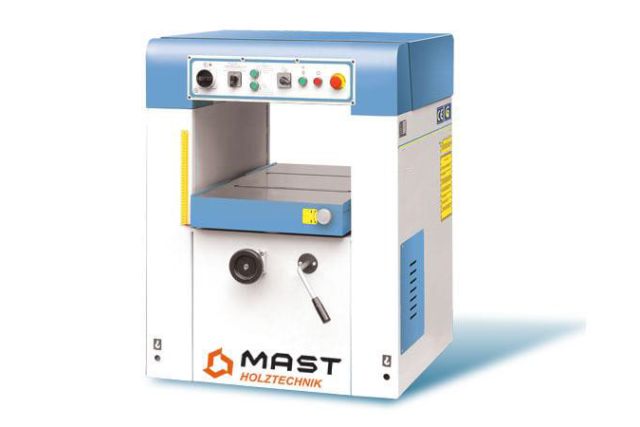

Рейсмусовий верстат MAST Holztechnik DMS53

Рейсмусовий верстат MAST Holztechnik DMS53 з робочою шириною 530 мм призначений для калібрування товщини великих деталей в професійних деревообробних цехах і майстернях. Промисловий двигун потужністю 5,5 кВт/ 7,5 кВт забезпечує ефективну обробку всіх порід деревини і стабільну продуктивність навіть при найвищих навантаженнях. 4-ножовий стругальний вал Ø 125 мм обертається зі швидкістю 5000 об/хв, забезпечуючи високу якість обробленої поверхні. Максимальна глибина зняття за прохід становить 8 мм.

Стіл виготовлений з литого чавуну зі шліфованою поверхнею, що гарантує точну площинність, надійну опору для заготовок і їх легке ковзання. Підйом/опускання столу здійснюється механізовано за допомогою окремого двигуна потужністю 0,25 кВт або вручну за допомогою маховика. Окремий двигун подачі потужністю 1,1 кВт/1,5 кВт забезпечує стабільну, рівномірну подачу заготовок на 2 швидкостях - 8 м/хв і 16 м/хв. Цей промисловий верстат рейсмус має жорстку, масивну, вібростійку конструкцію, тому залишається точним і стабільним у будь-яких умовах.

Технічні характеристики рейсмусового верстата MAST Holztechnik DMS53

Переваги рейсмусового верстата MAST Holztechnik DMS53

• Робоча ширина - 530 мм
• Товщина заготовок - 3-300 мм
• Потужність двигуна - 5,5 кВт/ 7,5 кВт
• Напруга живлення - 400 В
• 4-ножовий стругальний вал Ø 125 мм
• Швидкість обертання вала - 5000 об/хв
• Максимальна глибина зняття за прохід - 8 мм
• Литий чавунний стіл зі шліфованою поверхнею та ребрами жорсткості
• Розмір столу - 530х950 мм
• Центральна опора столу Ø 200 мм
• Додаткові опори столу на вході і виході
• Механізований підйом столу за допомогою окремого двигуна потужністю 0,25 кВт
• Можливість ручного підйому/опускання столу за допомогою маховика (точність до 0,3 мм)
• Жорстка фіксація столу за допомогою важеля
• Окремий двигун подачі потужністю 1,1 кВт/ 1,5 кВт
• 2 швидкості подачі - 8/16 м/хв
• Рифлений суцільний вал подачі зі спіральними насічками
• Зручна, інтуїтивно зрозуміла панель керування
• Вихід під аспірацію Ø 160 мм
• Кігтевий захист від зворотного викиду заготовки
• Жорстка, вібростійка станина
• Вага 680 кг.

Конструктивні особливості рейсмусового верстата MAST Holztechnik DMS53

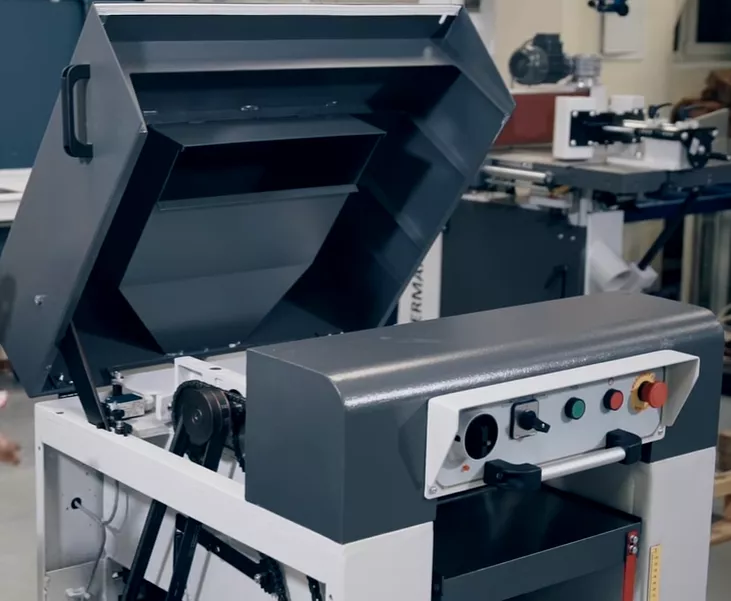

	ВІДКИДНА КРИШКА Відкидна система верхньої кришки забезпечує легкий доступ до ножового вала.
	НОЖОВИЙ ВАЛ 4-х ножовий вал Ø 125 мм забезпечує відмінні результати стругання. Привід ножового вала від потужного двигуна 5,5 кВт/ 7,5 кВт за допомогою 2-х клинових ременів.
	КРІПЛЕННЯ НОЖОВОГО ВАЛА Знаходиться в литому чавунному корпусі, в якому всі отвори посадки автоматично обробляються на фрезерному центрі з ЧПУ за один установ. Цим забезпечується відсутність найменших вібрацій і досягаються чудові результати рейсмусування.

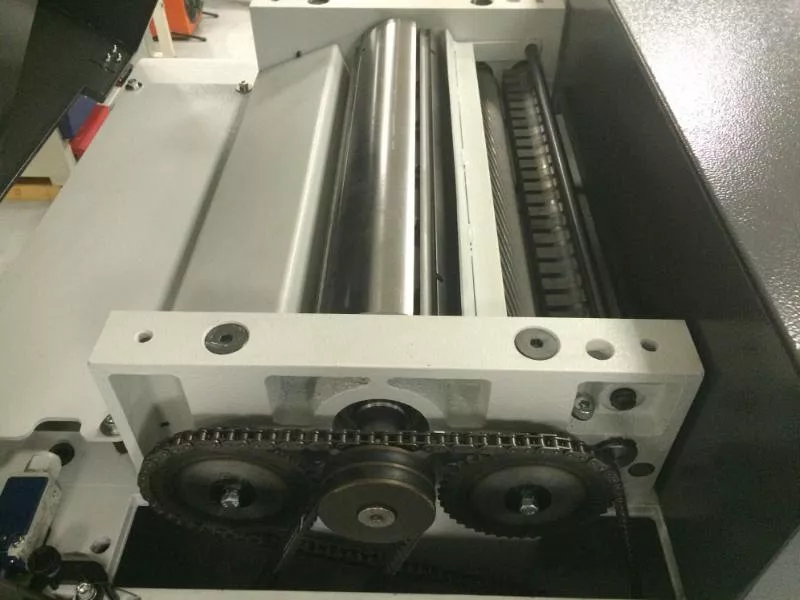

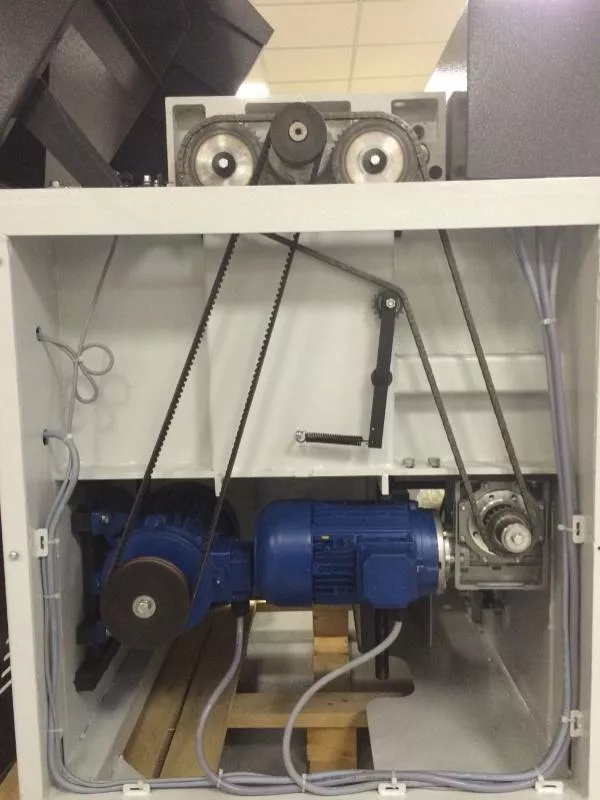

	ПРИВІД РОЛИКІВ ПОДАЧІ Здійснюється від окремого двигуна через редуктор за допомогою ланцюга.

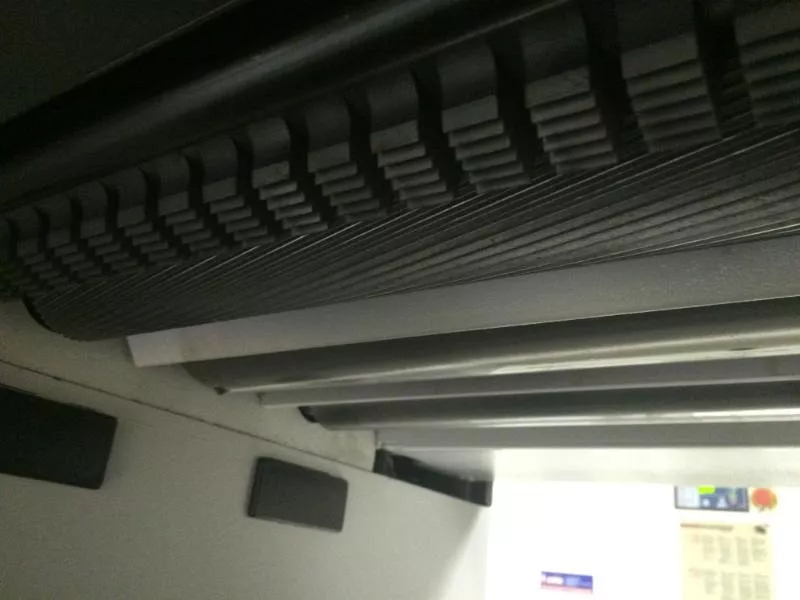

	ВАЛЬЦІ ПОДАЧІ Подача заготовки за допомогою суцільного рифленого вала з косими насічками. Кігтевий захист запобігає викиду заготовки. Приймаючий вал металевий гладкий. Від налипання стружки закритий кожухом.

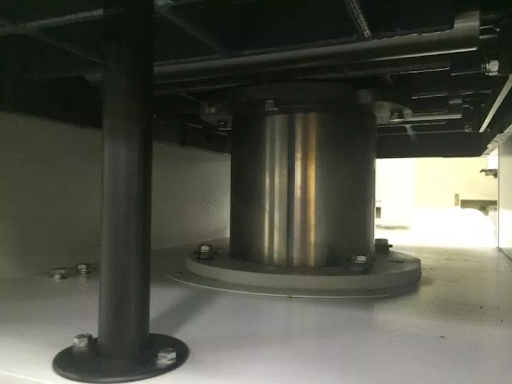

	РОБОЧИЙ СТІЛ Чавунний з ребрами жорсткості. Ролики в столі покращують ковзання заготовки. Стіл надійно закріплений на масивній сталевій опорі Ø 200 мм. Опора переміщається у чавунному корпусі.

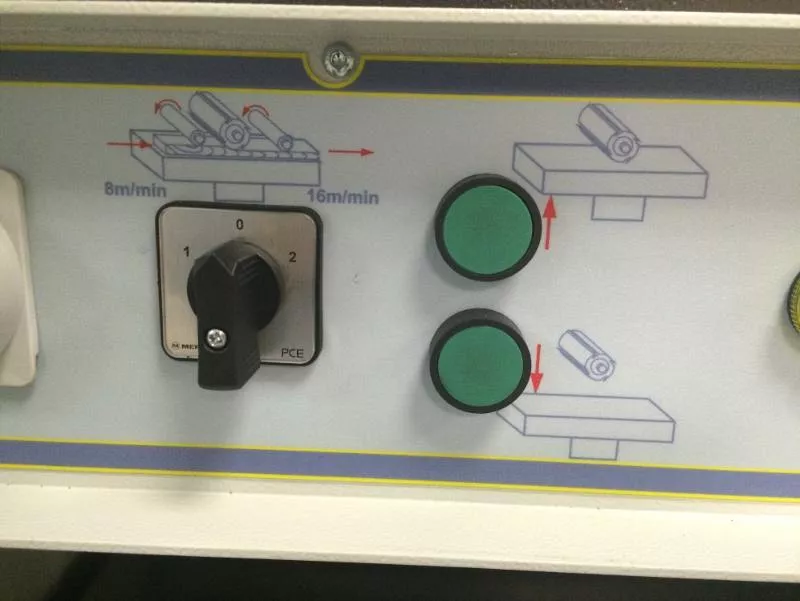

	ПІДЙОМ СТОЛУ Підйом та опускання столу здійснюються за допомогою окремого електродвигуна та вручну маховиком. Точність налаштування за допомогою маховика на передній стороні столу - до 0,3 мм. Жорстка фіксація столу за допомогою важеля унеможливлює його зміщення.

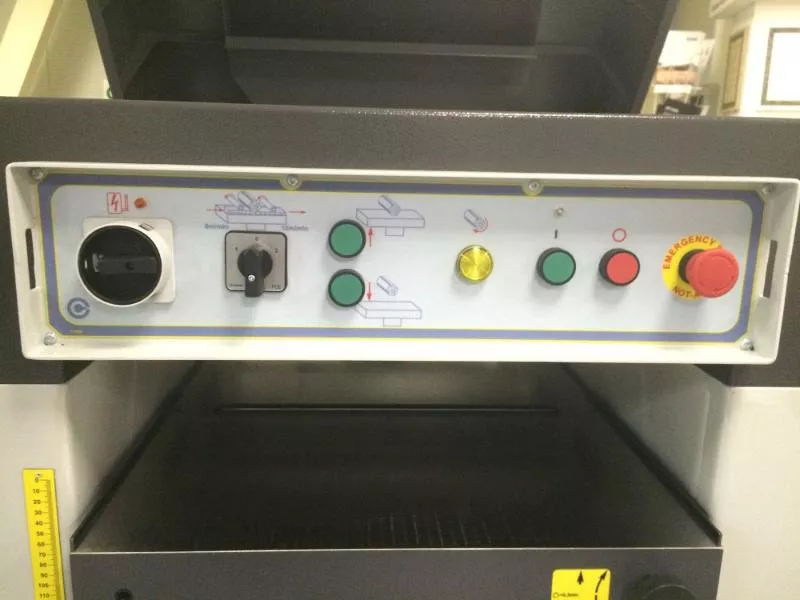

	ПАНЕЛЬ КЕРУВАННЯ Зручна панель керування з кнопками ввімкнення та вимкнення, кнопкою аварійної зупинки та перемикачем швидкості подачі. Легкий та зручний доступ до електрокомпонентів верстата, розташованих на панелі.

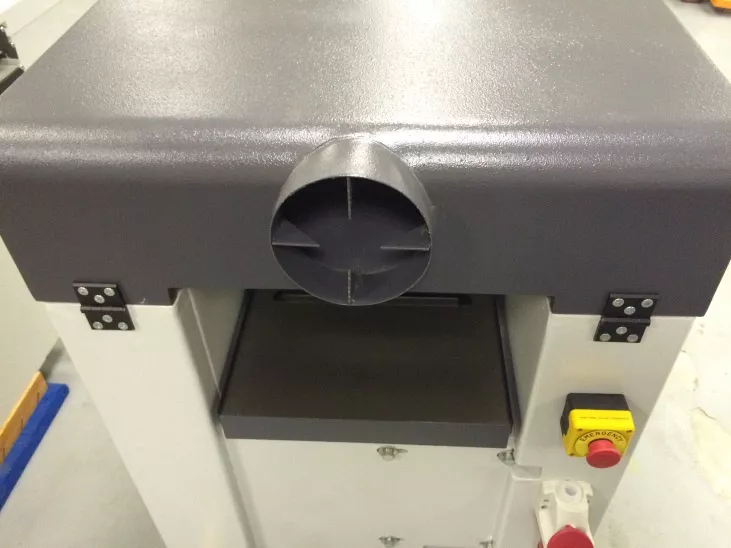

	АСПІРАЦІЯ На задній частині верстата розташований патрубок під аспірацію Ø 160 мм та аварійний вимикач.

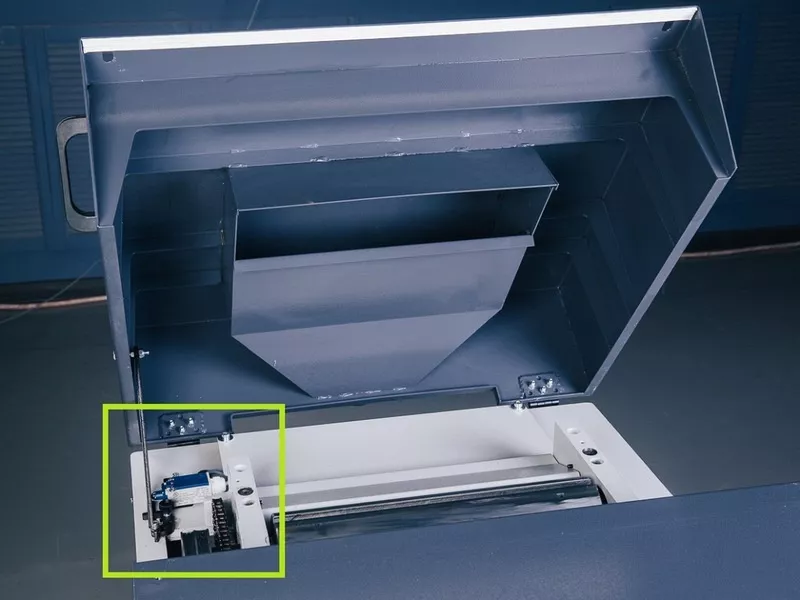

	СИСТЕМА БЕЗПЕКИ Відповідає європейським нормам СЄ. При відкритій кришці спрацьовує кінцевий вимикач та блокує можливість увімкнення верстата. При піднятій кришці спеціальний пружний стопор блокує закриття кришки, що зручно при обслуговуванні верстата, наприклад, при заміні ножів.

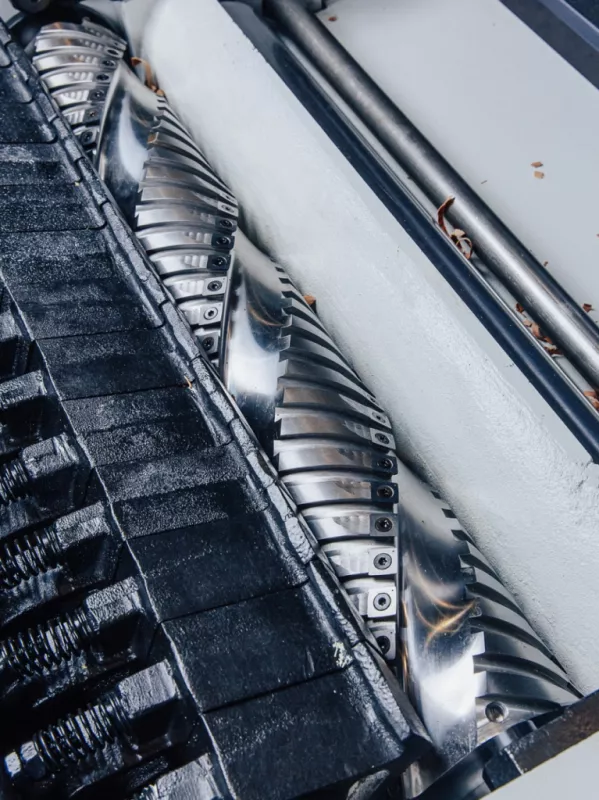

	СПІРАЛЬНИЙ НОЖОВИЙ ВАЛ (ОПЦІЯ!!!) Має 3 ряди твердосплавних пластин.

Часті запитання

Відповіді на запитання допоможуть краще розібратися в особливостях конструкції та експлуатації рейсмусових верстатів.

Як реалізується контроль товщини стругання у промислових рейсмусових верстатах?

Залежно від моделі, можуть використовуватися:

• Механічна шкала
• Цифровий індикатор
• Електронна система з автоматичним позиціонуванням.

Як у рейсмусових верстатах влаштований захист від зворотного викиду заготовки?

У зоні входу встановлені антизворотні пальці — вільно підвішені металеві пластини, які пропускають заготовку вперед, але не дають їй рухатися назад у разі заклинювання ножів.

Які основні відмінності конструкції робочого столу у промислових рейсмусах порівняно з побутовими?

У промислових верстатах робочий стіл (зазвичай чавунний) розташований на масивній центральній колонні (або трапецієподібній гвинтовій парі) великого діаметра і додаткових напрямних. Така конструкція забезпечує високу жорсткість, точність і стійкість до перекосів навіть при обробці важких та широких заготовок. У побутових верстатах стіл зазвичай рухається на чотирьох тонких напрямних.

Як у професійних рейсмусових верстатах забезпечується рівномірність товщини довгих заготовок?

Для рівномірної товщини довгих заготовок використовуються додаткові опорні столи або роликові опори, які утримують заготовку в одній площині з головним столом. Також важливу роль відіграє жорсткість корпусу та точність паралельності між валом і напрямними столу.

Які переваги має окремий двигун подачі на рейсмусовому верстаті?

Окремий двигун подачі дозволяє змінювати швидкість руху заготовки, що покращує якість обробки. Також наявність окремого двигуна подачі зменшує навантаження на головний двигун.
